Сведения о средстве измерений: 72070-18 Установка мобильная эталонная

Номер по Госреестру СИ: 72070-18
72070-18 Установка мобильная эталонная
(МЭУ)

Назначение средства измерений:
Установка мобильная эталонная МЭУ предназначена для измерений, хранения и передачи единиц массового расхода и массы протекающей жидкости.

сертификация программного обеспечения
Внешний вид. Установка мобильная эталонная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка мобильная эталонная
Рисунок № 1
Внешний вид. Установка мобильная эталонная, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка мобильная эталонная
Рисунок № 2
Внешний вид. Установка мобильная эталонная, http://oei-analitika.ru рисунок № 3
Внешний вид.
Установка мобильная эталонная
Рисунок № 3

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397575
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, -,

Производитель

Изготовитель - Альметьевское наладочное управление АО "Нефтеавтоматика"
Страна - РОССИЯ
Населенный пункт - г.Альметьевск
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1649 от 2018.08.03 Об утверждении типов средств измерений

Наличие аналогов СИ: Установка мобильная эталонная (МЭУ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Альметьевское наладочное управление АО "Нефтеавтоматика"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
72070-18

Установка мобильная эталонная, МЭУ
Альметьевское наладочное управление АО "Нефтеавтоматика" (РОССИЯ г.Альметьевск)
ОТ
МП
1 год
78430-20

Установка поверочная трубопоршневая, Прувер С-100-0,05
Альметьевское наладочное управление АО "Нефтеавтоматика" (РОССИЯ г.Альметьевск)
ОТ
МП
1 год
78429-20

Установка поверочная трубопоршневая, Прувер С-500-0,05
Альметьевское наладочное управление АО "Нефтеавтоматика" (РОССИЯ г.Альметьевск)
ОТ
МП
1 год

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Кто поверяет Установка мобильная эталонная (МЭУ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ
(RA.RU.311285)
  • 1 0 0 0 0 0 0
    ФГУП "ВНИИР"
    (RA.RU.311285)
    РСТ
  • 1 0 0 0 0 0 0
    ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
    (RA.RU.311285)
    РСТ
  • -
  • Нет модификации
  • 6 3 2 0 5 3 2

    Стоимость поверки Установка мобильная эталонная (МЭУ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    автономное.

    Программное обеспечение реализовано на автоматизированном рабочем месте оператора. Программное обеспечение установки мобильной эталонной МЭУ предназначено для: сбора, отображения и регистрирования информации со средств измерений в ходе проведения измерений, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений установки, генерация отчётов о результатах проведения измерений.

    Уровень защиты программного обеспечения установки мобильной эталонной МЭУ «средний» в соответствии с Р 50.2.077-2014.

    В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки посредством ввода пароля.

    Идентификационные данные программного обеспечения установки мобильной эталонной МЭУ приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    CalcPov.dll

    Номер версии (идентификационный номер) ПО

    1.0

    Цифровой идентификатор ПО

    05364811

    Алгоритм вычисления контрольной суммы исполняемого кода

    CRC-32


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку методом гравирования закрепленную на стене аппаратного бокса установки мобильной эталонной МЭУ и по центру титульного листа руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к установке мобильной эталонной МЭУ

    Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

    Поверка

    Поверка

    осуществляется по документу МП 0655-1-2017 «Инструкция. ГСИ. Установка мобильная эталонная МЭУ. Методика поверки», утвержденному ФГУП «ВНИИР» 09.10.2017 г.

    Основные средства поверки:

    • -  вторичный эталон единицы массового расхода и массы жидкости в потоке в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256;

    • -  рабочий эталон единицы частоты по ГОСТ 8.129-2013 в диапазоне частот от 500 до 10000 Гц.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке установки мобильной эталонной МЭУ, а также на свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 2.


    Изготовитель

    Альметьевское наладочное управление акционерного общества «Нефтеавтоматика» (АНУ АО «Нефтеавтоматика»)
    ИНН 0278005403
    Адрес: 423458, Республика Татарстан, г.Альметьевск, ул. Объездная, д. 35
    Телефон (факс): (8553) 45-80-35
    Web-сайт: www.nefteavtomatika.ru
    E-mail: almnu@almnu.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
    Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
    Телефон: (843) 272-70-62, факс: (843) 272-00-32
    E-mail: office@vniir.org

    Принцип работы установки мобильной эталонной МЭУ основан на прямом методе динамических измерений массового расхода и массы протекающей жидкости посредством счетчиков-расходомеров массовых и обработкой результатов измерений комплексами измерительно-вычислительными.

    Установка мобильная эталонная МЭУ состоит из блока технологического и блока аппаратного.

    В состав блока технологического установки мобильной эталонной МЭУ входят следующие средства измерений утвержденного типа:

    • -  счетчики-расходомеры массовые Micro Motion модели CMF100 - 1 шт., модели CMF300 - 2 шт. (регистрационный номер 45115-10 или 45115-16);

    • -  преобразователь давления измерительный 3051  -  1 шт.  (регистрационный

    номер 14061-04);

    • -  термопреобразователь сопротивления платиновый 65 (регистрационный номер 22257-01) в комплекте с преобразователем измерительным к датчику температуры 644 (регистрационный номер 14683-00) - 1 шт.;

    • -  термометр ртутный стеклянный лабораторный ТЛ-4 - 1 шт. (регистрационный номер 303-91);

    • -  манометр показывающий утвержденного типа с диапазоном измерений давления от 0 до 60 кгс/см2 с классом точности 0,6;

    • -  датчик температуры утвержденного типа с диапазоном измерений температуры от минус 5 до плюс 80°С с пределами допускаемой абсолютной погрешности ± 0,15 °С;

    В состав блока технологического входят: трубопроводы, запорная арматура, и закрытая дренажная система.

    В состав блока аппаратного установки мобильной эталонной МЭУ входит персональный компьютер с программным обеспечением и следующие средства измерений:

    • -  комплекс измерительно-вычислительный «Сигма-мини» - 1 шт. (регистрационный номер 32640-06);

    • -  комплекс измерительно-вычислительный «ЗОДИАК» - 1 шт. (регистрационный номер 37416-08);

    Общий вид установки мобильной эталонной МЭУ приведен на рисунке 1 и рисунке 2.

    Пломбировка от несанкционированного доступа и нанесение знака поверки установки мобильной эталонной МЭУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через отверстия одной шпильки на каждом фланцевом соединении счетчика-расходомера массового. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки фланцевых соединений расходомеров массовых установки мобильной эталонной МЭУ представлена на рисунке 3.

    Внешний вид. Установка мобильная эталонная (МЭУ), http://oei-analitika.ru

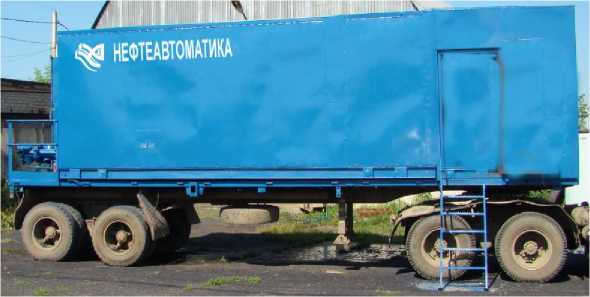

    Рисунок 1 - Общий внешний вид блока технологического и блока аппаратного установки мобильной эталонной МЭУ

    Внешний вид. Установка мобильная эталонная (МЭУ), http://oei-analitika.ru

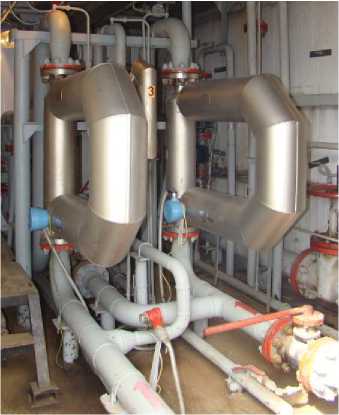

    Рисунок 2 - Общий вид блока технологического установки мобильной эталонной МЭУ

    Внешний вид. Установка мобильная эталонная (МЭУ), http://oei-analitika.ru

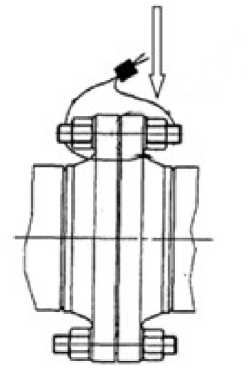

    Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки фланцевых соединений расходомеров массовых установки мобильной эталонной МЭУ

    Программное обеспечение автономное.

    Программное обеспечение реализовано на автоматизированном рабочем месте оператора. Программное обеспечение установки мобильной эталонной МЭУ предназначено для: сбора, отображения и регистрирования информации со средств измерений в ходе проведения измерений, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений установки, генерация отчётов о результатах проведения измерений.

    Уровень защиты программного обеспечения установки мобильной эталонной МЭУ «средний» в соответствии с Р 50.2.077-2014.

    В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки посредством ввода пароля.

    Идентификационные данные программного обеспечения установки мобильной эталонной МЭУ приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    CalcPov.dll

    Номер версии (идентификационный номер) ПО

    1.0

    Цифровой идентификатор ПО

    05364811

    Алгоритм вычисления контрольной суммы исполняемого кода

    CRC-32


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    У становка мобильная эталонная

    МЭУ заводской №1

    1 шт.

    Руководство по эксплуатации

    РЭ-01-2015

    1 экз.

    Методика поверки

    МП 0655-1-2017

    1 экз.

    Комплект принадлежностей

    -

    1 комп.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений массового расхода и массы измеряемой среды, т/ч

    от 1 до 480

    Пределы допускаемой относительной погрешности установки при измерении массового расхода и массы измеряемой среды, %

    ±0,08

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Измеряемая среда

    вода, нефть, нефтепродукты, технические жидкости

    Содержание свободного газа, %

    не допускается

    Давление измеряемой среды, МПа, не более

    4,0

    Температура измеряемой среды, оС

    от -5 до +80

    Номинальный диаметр входного трубопровода Номинальный диаметр выходного трубопровода

    DN 100

    DN 100

    Интерфейсы связи

    частотно-импульсный,

    RS-485 с поддержкой протокола MODBUS RTU

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380 ±38; 220 ±22

    50 ±1

    Потребляемая мощность, кВ •А, не более

    6,4

    Габаритные размеры установки, не более

    • - высота

    • - ширина

    • - длина

    2500

    2360

    9430

    Масса, кг, не более

    6000

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -50 до +50

    - относительная влажность окружающей среды, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 107

    Средний срок службы, лет

    8

    Средняя наработка на отказ, ч

    10000
