Номер по Госреестру СИ: 72068-18
72068-18 Установки поверочные трубопоршневые двунаправленные
(СФРЮ-550)
Назначение средства измерений:
Установки поверочные трубопоршневые двунаправленные СФРЮ-550 (далее - ТПУ) предназначены для измерений, хранения и передачи единицы объема жидкости при проведении калибровки и поверки стационарных трубопоршневых поверочных установок, преобразователей расхода, счетчиков жидкости, расходомеров-счетчиков массовых (массовых расходомеров) и контроля метрологических характеристик преобразователей расхода, счетчиков жидкости, расходомеров-счетчиков массовых (массовых расходомеров) на месте их экспуатации.
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 1
Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится в центре нижней части титульного листа формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам поверочным трубопоршневым двунаправленным СФРЮ-550
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу МИ 1972-95 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников».
Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.470-82 с пределами допускаемой относительной погрешности ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а также на пломбы, установленные в соответствии с рисунками 1 и 2.
Изготовитель
ТПО «Энергоинвест», Югославия (изготовлены в 1984 - 1985 гг.)
Телефон: +387 33 703 301/302
Факс: +387 33 659 618
Заявитель
Альметьевское наладочное управление АО «Нефтеавтоматика»
(АНУ АО «Нефтеавтоматика»)
ИНН 0278005403
Адрес: 423458, Республика Татарстан, г. Альметьевск, ул. Объездная, 35
Телефон (факс): +7 (8553) 45-80-35
E-mail: almnu@almnu.ru
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Телефон (факс): +7 (843) 567-10-20
E-mail: gnmc@nefteavtomatika.ru
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
При проведении калибровки, поверки и контроля метрологических характеристик преобразователей расхода, счетчиков жидкости, расходомеров-счетчиков массовых (массовых расходомеров) вытесненный объем рабочей жидкости протекает через преобразователь расхода, сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через преобразователь расхода и измеренному ТПУ.
Калибровка и поверка стационарных трубопоршневых поверочных установок осуществляется с применением метода, основанного на сличении неизвестной вместимости (объема) калиброванного участка поверяемой ТПУ с известной вместимостью (объемом) калиброванного участка ТПУ 1-го разряда с использованием компаратора (преобразователя расхода). Поверяемую ТПУ, ТПУ 1-го разряда и компаратор устанавливают последовательно. Количество импульсов, полученное с компаратора во время прохождения шаровым поршнем калиброванного участка ТПУ пропорционально вместимости (объему) калиброванного участка.
ТПУ состоят из следующих основных элементов: калиброванный участок, ограниченный одной или двумя парами детекторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень, средства измерений давления измеряемой среды и средства измерений температуры, установленные на входном и выходном трубопроводах ТПУ. В качестве средств измерений давления могут применяться: манометры для точных измерений МТИ класса точности 0,6 (регистрационный № 1844-63), манометры показывающие для точных измерений МПТИ-У3 класса точности 0,6 (регистрационный № 26803-11), манометры деформационные образцовые с условными шкалами типа МО (регистрационный № 5768-76), преобразователи давления измерительные серии 40 с цифровым индикатором (регистрационный № 20729-03) или аналогичные. В качестве средств измерений температуры могут применяться: термометры ртутные стеклянные лабораторные ТЛ-4 (регистрационный № 303-91), термометры лабораторные электронные ЛТ-300 с цифровым индикатором (регистрационный № 45379-10) или аналогичные. В составе ТПУ применены средства измерений утвержденного типа.
ТПУ изготовлены в передвижном исполнении.
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия завернутых винтов крепления детекторов и на одной из шпилек каждого фланцевого соединения калиброванного участка. Места установки пломб приведены на рисунках 1 и 2. ______________________________
Место установки пломбы

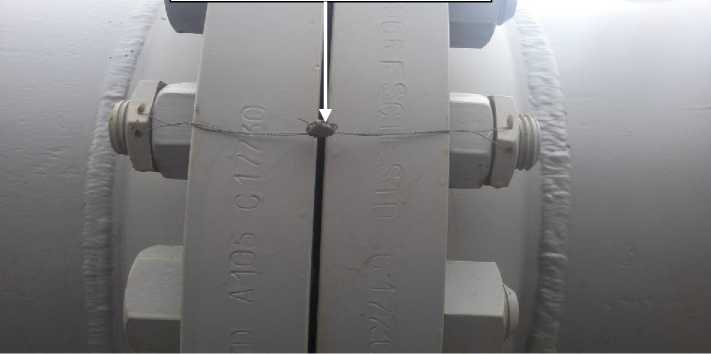

Рисунок 1 - Фланец калиброванного участка ТПУ. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

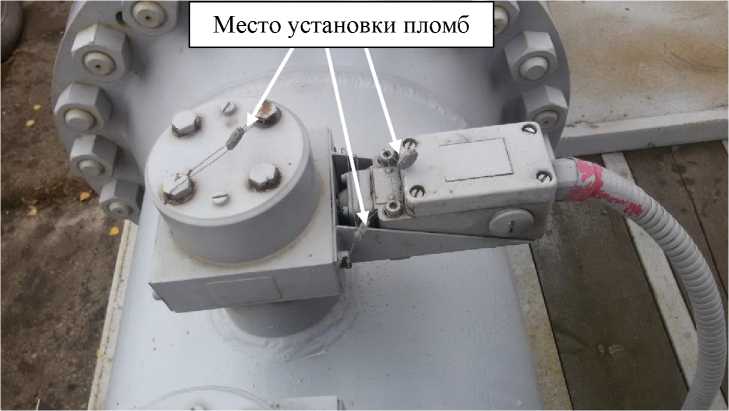

Рисунок 2 - Детектор прохождения шарового поршня. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон объемного расхода жидкости, м3/ч |
от 35 до 550 |
Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % |
±0,05 |
Суммарная вместимость калиброванного участка, м3 |
от 5,6 до 5,9 |
Диаметр калиброванного участка, мм |
387,36 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, вода |
Температура измеряемой среды, °С |
от -5 до +65 |
Давление измеряемой среды, МПа, не более |
6,4 |
Вязкость измеряемой среды, мПа •с |
от 0,55 до 300 |
Содержание свободного газа |
не допускается |
Параметры электрического питания:
|
380±38/220±22 50±1 |
Потребляемая мощность, кВт, не более |
5 |
Габаритные размеры, мм, не более
|
3400 2400 13300 |
Масса, кг, не более |
14400 |
Условия эксплуатации
|
от -40 до +50 от 30 до 90 от 86,6 до 106,7 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
25 |
