Номер по Госреестру СИ: 71844-18
71844-18 Датчики дифференциального давления
(DM-2000, Magnesense, Magnesense II)
Назначение средства измерений:
Датчики дифференциального давления серий DM-2000, Magnesense, Magnesense II предназначены для измерений избыточного давления и разности давлений.
Внешний вид.
Датчики дифференциального давления
Рисунок № 1
Внешний вид.
Датчики дифференциального давления
Рисунок № 2
Внешний вид.
Датчики дифференциального давления
Рисунок № 3
Внешний вид.
Датчики дифференциального давления
Рисунок № 4
Внешний вид.
Датчики дифференциального давления
Рисунок № 5
Внешний вид.
Датчики дифференциального давления
Рисунок № 6
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 11.07.2024
Номер записи -
ID в реестре СИ - 397364
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DM-2102, DM-2013, DM-2012-LCD, DM-2012, DM-2006, DM-2005, DM-2004, DM-2003-LCD, DM-2003, DM-2002-LCD, DM-2002, DM-2000, мод. DM-2002-LCD, DM-2000, Magnesense, Magnesense II, DM-2000 Magnesense II модификация MS2-W103, DM-2000, DM-2, 2102, -, , модификация DM-2003,
Производитель
Изготовитель - Фирма "Dwyer Instruments Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 8655
Выдано извещений - 126
Кол-во периодических поверок - 5435
Кол-во средств измерений - 4078
Кол-во владельцев - 45
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 371 дн.
Приказы РСТ, где упоминается данный тип СИ
№1443 от 2018.07.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики дифференциального давления (DM-2000, Magnesense, Magnesense II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71844-18 Датчики дифференциального давления (DM-2000, Magnesense, Magnesense II) Фирма "Dwyer Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) Общество с ограниченной ответственностью «БД СЕНСОРС РУС» (ООО «БД СЕНСОРС РУС») (РОССИЯ г. Москва) |
|
71844-18 Датчики дифференциального давления (DM-2000, Magnesense, Magnesense II) Фирма "Dwyer Instruments Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
83449-21 Датчики климатические (ИПМ) ООО "Инженерные Технологии" (РОССИЯ г. Челябинск) |
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Кто поверяет Датчики климатические (ИПМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 49 | 0 | 29 | 18 | 29 | 0 | 29 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 2373 | 69 | 1343 | 299 | 0 | 1146 | 848 | 298 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 217 | 1 | 0 | 200 | 0 | 214 | 0 | 197 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 52 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 688 | 177 | 0 | 688 | 0 | 665 | 0 | 665 | ||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИМЦ" (RA.RU.311684) | 918 | 854 | 64 | 0 | 54 | 0 | 54 | |||
| ООО "ЦМ" (RA.RU.310581) | 105 | 0 | 105 | 0 | 105 | 0 | 105 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 39 | 11 | 0 | 39 | 0 | 39 | 0 | 39 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 6 | 0 | 3 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 140 | 0 | 140 | 1 | 140 | 0 | 140 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 18 | 0 | 18 | 1 | 18 | 0 | 18 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 39 | 6 | 0 | 37 | 0 | 39 | 0 | 37 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 468 | 0 | 467 | 20 | 467 | 0 | 466 | ||
| ООО "МСК" (RA.RU.312421) | 18 | 0 | 18 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 1 | 0 | 5 | 0 | 6 | 0 | 5 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| АО "АЭХК" (273) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 126 | 0 | 126 | 2 | 96 | 0 | 96 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1611 | 163 | 0 | 1611 | 41 | 1611 | 0 | 1611 | |
| ООО НПП "НАУКА" (RA.RU.312658) | 35 | 35 | 0 | 2 | 35 | 35 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 195 | 0 | 195 | 15 | 195 | 0 | 195 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 24 | 0 | 24 | 0 | 22 | 0 | 22 | ||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 43 | 0 | 43 | 0 | 43 | 0 | 43 | |||
| ООО "АСУМС" (RA.RU.312418) | 12 | 4 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 281 | 135 | 2 | 279 | 0 | 281 | 2 | 279 | ||
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 55 | 0 | 55 | 0 | 55 | 0 | 55 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 38 | 18 | 0 | 38 | 0 | 38 | 0 | 38 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 24 | 0 | 24 | 0 | 24 | 0 | 24 | |||
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ФИРМА ТЕХЦЕНТР" (RA.RU.310539) | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 48 | 0 | 48 | 0 | 48 | 0 | 48 | ||
| ООО "ЭТАЛОНТЕХ" (RA.RU.430288) | 123 | 77 | 0 | 123 | 0 | 123 | 0 | 123 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 177 | 0 | 177 | 0 | 177 | 0 | 177 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 29 | 16 | 0 | 29 | 3 | 29 | 0 | 29 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 56 | 47 | 0 | 56 | 6 | 56 | 0 | 56 | ||
| ООО НПП "ИМЦ" (RA.RU.314585) | 221 | 157 | 98 | 123 | 0 | 14 | 0 | 14 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 150 | 1 | 0 | 150 | 1 | 150 | 0 | 150 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 171 | 170 | 6 | 165 | 16 | 166 | 6 | 160 |
Стоимость поверки Датчики климатические (ИПМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2274 | 4134 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2795 | 4134 |
|
ФБУ Иркутский ЦСМ Иркутская область |
4703 | 4134 |
|
ФБУ НИЦ ПМ-Ростест Москва |
8900 | 4134 |
|
ФБУ НИЦ ПМ-Ростест Москва |
6700 | 4134 |
Программное обеспечение
Микропроцессорное программное обеспечение датчиков дифференциального давления Magnesense II встроенное, обеспечивает обработку сигналов и связь с внешними устройствами через интерфейс.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) программного обеспечения |
Значение |
|
Идентификационное наименование программного обеспечения |
MS2 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.3.7.1 |
Знак утверждения типа
Знак утверждения типананосится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации и методом металлографии на шильдике датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам дифференциального давления серии DM-2000, Magnesense, Magnesense II
ГОСТ 8.187-76 Государственная система обеспечения единства измерений (ГСИ). Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па
Техническая документация изготовителя фирмы «DWYER INSTRUMENTS Inc.»
Поверка
Поверкаосуществляется по документу РТ-МП-5208-443-2018 «ГСИ. Датчики дифференциального давления серии DM-2000, Magnesense, Magnesense II. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10.04.2018 г.
Основные средства поверки:
калибратор давления пневматический Метран-505 Воздух I c диапазоном воспроизведения давления от 0,005 до 40 кПа и классом точности 0,02 (регистрационный номер в Федеральном информационном фонде 42701-09);
калибратор-контроллер давления PPC4 c диапазоном измерения избыточного давления от 0 до 110 кПа и от минус 100 до 10 кПа, с допускаемой относительной погрешностью ±0,01 % от измеряемого давления и диапазоном измерений избыточного давления от минус 100 до 700 кПа, с пределами допускаемой относительной погрешности ±0,008 % от измеряемого давления (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27758-08);
микроманометр жидкостный компенсационный с микрометрическим винтом МКВК-250 с диапазоном измерений от 0 до 2500 Па, с пределом допускаемой основной приведённой погрешности ±0,02 % от верхнего предела измерений (регистрационный номер в Федеральном информационном фонде 22995-02);
мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ±[0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (регистрационный номер в Федеральном информационном фонде 54848-13);
источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ±(0,001U+0,3) В, в диапазоне до 30 В и ±(0,001U+0,5) В, в диапазоне свыше 30 В (регистрационный номер в Федеральном информационном фонде 51394-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится, в виде оттиска поверительного клейма, на свидетельство о поверке.
Изготовитель
Фирма «DWYER INSTRUMENTS Inc.», СШААдрес: P.O.Box 373,102, Michigan City, IN 46361, USA
Телефон: +219 879-8868, факс: +219 872-9057
E-mail: info@dwyer-inst.com
Заявитель
Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)
ИНН 7714883756
Адрес: 141400, Московская область, город Химки, Нагорное шоссе, дом 2 Телефон: 8(495) 543-88-54
E-mail: 1@olil.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8(495) 544-00-00, факс: 8(499) 124-99-96
E-mail: info@rostest.ru
Принцип действия датчиков дифференциального давления DM-2000, Magnesense и Magnesense II основан на использовании принципа упругой деформации пластины первичного тензорезистивного преобразователя, установленного на мембране. Под влиянием измеряемого давления мембрана воздействует на пластину первичного тензорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход аналоговоцифрового преобразователя (АЦП), который преобразует выходное напряжение первичного тензорезистивного преобразователя в цифровой код. Микроконтроллер обрабатывает цифровой код с АЦП и преобразует его через цифро-аналоговый преобразователь (ЦАП) в ток или напряжение, пропорциональный цифровому коду, и/или преобразует его в протокол цифровой связи «MODBUS» или «BACnet».
Конструктивно датчики дифференциального давления DM-2000, Magnesense и
Magnesense II выполнены в виде единого корпуса, в котором расположен чувствительный элемент и плата микропроцессорного устройства. Чувствительный элемент представляет собой диафрагму или мембранную камеру, совмещённую с тензорезистивным преобразователем.
Датчики дифференциального давления DM-2000, в зависимости от диапазона
измерений и окраски корпуса, делятся на следующие модификации: DM-2002; DM-2102:
DM-2003; DM-2103; DM-2004; DM-2104; DM-2005; DM-2105; DM-2006; DM-2106; DM-2007;
DM-2107; DM-2012; DM-2112; DM-2013 и DM-2113.
Датчики дифференциального давления Magnesense, в зависимости от диапазона измерений, способа установки и напряжения питания, делятся на следующие модификации: MS-121; MS-122; MS-321; MS-322; MS-721; MS-722; MS-921; MS-922; MS-111; MS-112; MS-311; MS-312; MS-711; MS-712; MS-911; MS-912; MS-131; MS-331; MS-141; MS-341; MS-151; MS-351; MS-021; MS-221; MS-621 и MS-821.
Датчики дифференциального давления серии Magnesense:
-
- модификации: MS-121, MS-122, MS-321, MS-322, MS-721, MS-722, MS-921 и MS-922 выпускаются с диапазоном измерений от 0 до 100 Па;
-
- модификации: MS-111, MS-112, MS-311, MS-312, MS-711, MS-712, MS-911 и MS-912 выпускаются с диапазоном измерений от 0 до 1250 Па;
-
- модификации: MS-021, MS-221, MS-621 и MS-821 выпускаются с диапазоном измерений от минус 100 до 100 Па;
-
- остальные диапазоны измерений, указанные в таблице 4, устанавливаются DIP-переключателями 1 и 2 согласно таблице, приведённой в руководстве по эксплуатации.
Датчики дифференциального давления Magnesense II, в зависимости от диапазона измерений и способа установки, делятся на следующие модификации: MS2-W101; MS2-N101; MS2-D101; MS2-W111; MS2-N111; MS2-D111; MS2-W102; MS2-N102; MS2-D102; MS2-W112; MS2-N112; MS2-D112; MS2-W103; MS2-N103 и MS2-D103.
Датчики дифференциального давления серии Magnesense II:
-
- модификации: MS2-W101, MS2-N101 и MS2-D101 выпускаются с диапазоном измерений от 0 до 100 Па;
|
- модификации: MS2-W102, |
MS2-N102 |
и |
MS2-D102 |
выпускаются |
с диапазоном | |
|
измерений от 0 до 1250 Па; - модификации: MS2-W111, |
MS2-N111 |
и |
MS2-D111 |
выпускаются |
с |
диапазоном |
|
измерений от минус 100 до 100 Па; - модификации: MS2-W103, |
MS2-N103 |
и |
MS2-D103 |
выпускаются |
с |
диапазоном |
|
измерений от 0 до 6975 Па; - модификации: MS2-W112, |
MS2-N112 |
и |
MS2-D112 |
выпускаются |
с |
диапазоном |
измерений от минус 1250 до 1250 Па;
- остальные диапазоны измерений, указанные в таблице 6 и таблице 7, устанавливаются DIP-переключателями 1 и 2 согласно таблице, приведённой в руководстве по эксплуатации.
Датчики дифференциального давления DM-2000, Magnesense и Magnesense II имеют аналоговый выходной сигнал по току и напряжению. Датчики дифференциального давления Magnesense II выпускаются с цифровым выходным сигналом и имеют встроенное программное обеспечение.

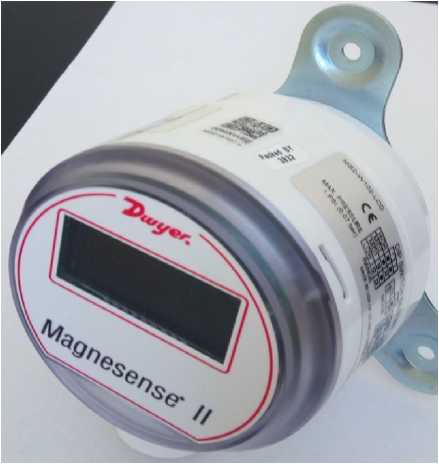

Общий вид средства измерений представлен на рисунках 1, 2 и 3.
Пломбирование датчиков дифференциального давления DM-2000, Magnesense и Magnesense II не предусмотрено.
Рисунок 1 - Общий вид датчиков дифференциального давления DM-2000
Рисунок 2 - Общий вид
датчиков дифференциального давления Magnesense
Рисунок 3 - Общий вид

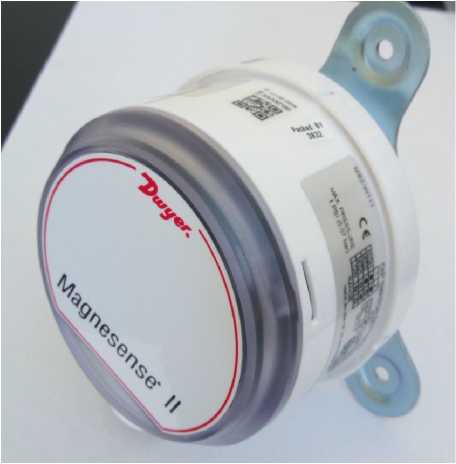

датчиков дифференциального давления Magnesense II
Таблица 2 - Метрологические характеристики датчиков дифференциального давления серии DM-2000 модификаций DM-2002, DM-2003, DM-2004, DM-2005, DM-2006, DM-2102, DM-2103, DM-2104, DM-2105, DM-2106
|
Наименование характеристики |
Значение | ||||
|
DM-2002 и DM-2102 |
DM-2003 и DM-2103 |
DM-2004 и DM-2104 |
DM-2005 и DM-2105 |
DM-2006 и DM-2106 | |
|
Диапазоны измерений дифференциального давления, Па |
от 0 до 62,5 |
от 0 до 125,0 |
от 0 до 249,0 |
от 0 до 497,0 |
от 0 до 746,0 |
|
Выходной сигнал по току, мА |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
|
Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
|
Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений/°С |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
Таблица 3 - Метрологические характеристики датчиков дифференциального давления серии
DM-2000 модификаций DM-2007, DM-2012, DM-2006, DM-2107, DM-2112, DM-2106
|
Наименование характеристики |
Значение | ||
|
DM-2007 и DM-2107 |
DM-2012 и DM-2112 |
DM-2013 и DM-2113 | |
|
Диапазоны измерений дифференциального давления, Па |
от 0 до 1243,0 |
от -62,5 до +62,5 |
от -125,0 до +125,0 |
|
Выходной сигнал по току, мА |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
|
Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений |
±1,5 |
±1,5 |
±1,5 |
|
Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений/ °С |
±0,1 |
±0,1 |
±0,1 |
Таблица 4 - Метрологические характеристики датчиков дифференциального давления серии Magnesense модификации MS-121, MS-122, MS-321, MS-322, MS-721, MS-722,MS-921, MS-922, MS-111, MS-112, MS-311, MS-312, MS-711, MS-712, MS-911 и MS-912, MS-021, MS-221, MS-621 и MS-821
|
Наименование характеристики |
Значение | ||
|
MS-121, MS-122, MS-321, MS-322, MS-721, MS-722, MS-921 и MS-922 |
MS-111, MS-112, MS-311, MS-312, MS-711, MS-712, MS-911 и MS-912 |
MS-021, MS-221, MS-621 и MS-821 | |
|
Диапазоны измерений дифференциального давления, Па |
от 0 до 100; от 0 до 50: от 0 до 25 |
от 0 до 1250 от 0 до 500; от 0 до 250 |
от -100 до +100; от -50 до +50; от -25 до +25 |
|
Выходной сигнал:
|
от 4 до 20 от 0 до 5; от 0 до 10 |
от 4 до 20 от 0 до 5; от 0 до 10 |
от 4 до 20 от 0 до 5; от 0 до 10 |
|
Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений |
±2,0 ±2,5 (только для датчиков давления с диапазоном измерений от 0 до 25 Па |
±2,0 ±2,5 (только для датчиков давления с диапазоном измерений от 0 до 250 Па |
±2,0 ±2,5 (только для датчиков давления с диапазоном измерений от -25 до +25 Па |
|
Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений/ °С |
±0,1 |
±0,1 |
±0,1 |
Таблица 5 - Метрологические характеристики датчиков дифференциального давления серии
Magnesense модификации MS-131, MS-331, MS-141, MS-341, MS-151, MS-351
|
Наименование характеристики |
Значение | ||
|
MS-131 и MS-331 |
MS-141 и MS-341 |
MS-151 и MS-351 | |
|
1 |
2 |
3 |
4 |
|
Диапазоны измерений дифференциального давления, Па |
от 0 до 2000 |
от 0 до 3000 |
от 0 до 5000 |
|
Выходной сигнал: |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
|
- по току, мА |
от 0 до 5; |
от 0 до 5; |
от 0 до 5; |
|
- по напряжению, В |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
|
Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений |
±2,0 |
±2,0 |
±2,0 |
Окончание таблицы 5
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений/ °С |
±0,1 |
±0,1 |
±0,1 |
Таблица 6 - Метрологические характеристики датчиков дифференциального давления серии Magnesense II модификаций MS2-W101, MS2-N101, MS2-D101, MS2-W111, MS2-N111, MS2-D111, MS2-W102, MS2-N102, MS2-D102
|
Наименование характеристики |
Значение | ||
|
MS2-W101, MS2-N101 и MS2-D101 |
MS2-W111, MS2-N111 и MS2-D111 |
MS2-W102, MS2-N102 и MS2-D102 | |
|
Диапазоны измерений дифференциального давления, Па |
от 0 до 100; от 0 до 50; от 0 до 40; от 0 до 25 |
от -100 до +100; от -50 до +50; от -40 до +40; от -25 до +25 |
от 0 до 1250; от 0 до 750; от 0 до 500; от 0 до 250 |
|
Выходной сигнал:
|
от 4 до 20 от 0 до 5; от 0 до 10 Modbus, BACnet (Master/Slave) |
от 4 до 20 от 0 до 5; от 0 до 10 Modbus, BACnet (Master/Slave) |
от 4 до 20 от 0 до 5; от 0 до 10 Modbus, BACnet (Master/Slave) |
|
Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений |
±2,0 ±2,5 (только для датчиков давления с диапазоном измерений от 0 до 25 Па) |
±2,0 ±2,5 (только для датчиков давления с диапазоном измерений от -25 до +25 Па) |
±2,0 |
|
Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений/ °С |
±0,1 |
±0,1 |
±0,1 |
Таблица 7 - Метрологические характеристики датчиков дифференциального давления серии
Magnesense II модификаций MS2-W112, MS2-N112, MS2-D112, MS2-W103, MS2-N103, MS2-D103
|
Наименование характеристики |
Значение | |
|
MS2-W112, MS2-N112 и MS2-D112 |
MS2-W103, MS2-N103 и MS2-D103 | |
|
Диапазоны измерений |
от -1250 до +1250; |
от 0 до 6975; |
|
дифференциального |
от -750 до +750; |
от 0 до 5000; |
|
давления, Па |
от -500 до +500; |
от 0 до 3500; |
|
от -250 до +250 |
от 0 до 2500 | |
Окончание таблицы 7
|
Наименование характеристики |
Значение | |
|
MS2-W112, MS2-N112 и MS2-D112 |
MS2-W103, MS2-N103 и MS2-D103 | |
|
Выходной сигнал:
|
от 4 до 20 от 0 до 5; от 0 до 10 Modbus, BACnet (Master/Slave) |
от 4 до 20 от 0 до 5; от 0 до 10 Modbus, BACnet (Master/Slave) |
|
Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений |
±2,0 |
±2,0 |
|
Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений / °С |
±0,1 |
±0,1 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
DM-2000 |
Magnesense |
Magnesense II | |
|
Напряжение питания постоянного тока, В |
от 17 до 35 |
от 17 до 35 от 5 до 121) |
от 17 до 35 |
|
Габаритные размеры, мм, не более:
|
120,7 46,9 |
120,5 67,1 |
120,5 67,1 |
|
Масса, кг, не более |
0,136 |
0,230 |
0,230 |
|
Условия эксплуатации:
|
от -7 до +49 80 |
от -18 до +66 80 |
от -18 до +66 80 |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
IP65 |
IP66 |
Примечания:
1) Для датчиков дифференциального давления серии Magnesense, моделей MS-821, MS-911,
MS-912, MS-921 и MS-922.
