Назначение средства измерений:
Колонки заправочные для сжатого природного газа CNG (далее - колонки) предназначены для измерения массы сжатого природного газа при его выдаче в баллоны автотранспортных средств на автомобильных газонаполнительных компрессорных станциях (АГНКС).
Внешний вид.
Колонки заправочные для сжатого природного газа
Рисунок № 1
Внешний вид.
Колонки заправочные для сжатого природного газа
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) колонок используется для измерения массы сжатого природного газа, передачи результатов измерения, определения объема выданного газа, вывода информации о массе, цене и стоимости газа на жидкокристаллические индикаторы, настройки, самодиагностики колонок и записи измеренных данных. Функции ПО реализованы в микроконтроллере, размещенном в электронно-вычислительном устройстве колонки. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа паролем.
Конструкция колонок исключает возможность несанкционированного доступа к ПО и искажению измерительной информации.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Контроллер в составе колонки |
C4000 |
GC22 |
Идентификационное наименование ПО |
HIA29273CNG |
Pump control |
Номер версии (идентификационный номер) ПО |
29:27.3 |
не ниже 2.1 |
Цифровой идентификатор ПО |
- |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на информационную табличку на корпусе колонки методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам заправочным для сжатого природного газа CNG
Техническая документация фирмы изготовителя
Поверка
Поверкаосуществляется по документу МП 208-006-2018 «ГСИ. Колонки заправочные для сжатого природного газа CNG. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.02.2018 г.
Основные средства поверки:
-
- весы по ГОСТ OIML R 76-1-2011, с верхним пределом измерений 150 кг, с пределом относительной погрешности измерений массы не более ±0,3%;
-
- баллоны высокого давления по ГОСТ Р 51753-2001 для сжатого природного газа.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке, а также наносится на пломбу, ограничивающую доступ к крышке расходомера и фиксирующему винту крышки электронно-вычислительного устройства, либо заглушке на кнопке настройки k-фактора и в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Agira S.A.», Аргентина
Адрес: Ruta Panamericana Km.30 Colectora Oeste 30048 (1617) Pacheco, Buenos Aires, Argentina
Телефон: +54 (11) 6334-0000
E-mail: sales@agira.com.ar
Web-сайт: http://www.agira.com.ar
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Принцип действия колонок состоит в следующем: газ из резервуара автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к приёмному патрубку колонки далее через фильтр и электромагнитный клапан поступает в массовый расходомер (далее -расходомер), далее через разрывную муфту и заправочный шланг с краном поступает в баллон транспортного средства.
Принцип работы расходомера основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы газа и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массе (массовому расходу), под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый газ.
Информация о массе топлива, прошедшего через расходомер поступает в электронновычислительное устройство, на трех жидкокристаллических индикаторах которого, индицируется масса выданного газа, его цена и стоимость.
Для оптимизации использования блока аккумуляторов АГНКС, колонки могут подключаться через клапана производства фирмы Agira, Аргентина, к одной, двум или трем питающим линиям.
Колонки оснащены манометром для контроля давления газа на выходе перед раздаточным шлангом.
Задание дозы и архивирование отпущенного количества газа возможно, как с пульта управления колонки, встроенного в колонку на лицевой панели с одной или с двух сторон, или с помощью контроллера, который располагается в помещении оператора - кассира и подключается к персональному компьютеру.
Колонки состоят из системы подводящих трубопроводов, средства измерений массового расхода газа, электронно-вычислительного устройства с жидкокристаллическими индикаторами, раздаточного рукава с краном и разрывной муфтой.
В колонках используют следующие средства измерений массового расхода газа:
-
- счетчик-расходомер массовый Micro Motion CNG050 производства «Micro Motion Inc.», США;
-
- счетчик-расходомер массовый KG80 производства «Compac Industries Ltd.», Новая Зеландия.
В колонках используют следующие электронно-вычислительные устройства:
-
- контроллер GC22, изготовитель фирма «Ратр Control S.R.L.», Аргентина;
-
- контроллер C4000 производства «Compac Industries Ltd.», Новая Зеландия.
Колонки имеют следующие модификации:
A1-DMA, A2-DMA, A3-DMA - подключаются по одной, двум, или трем питающим линиям АГНКС соответственно;
A1-DMA HF, A2-DMA HF, A3-DMA HF - подключаются по одной, двум, или трем питающим линиям АГНКС соответственно и имеют усиленную систему подводящих трубопроводов и раздаточного рукава.

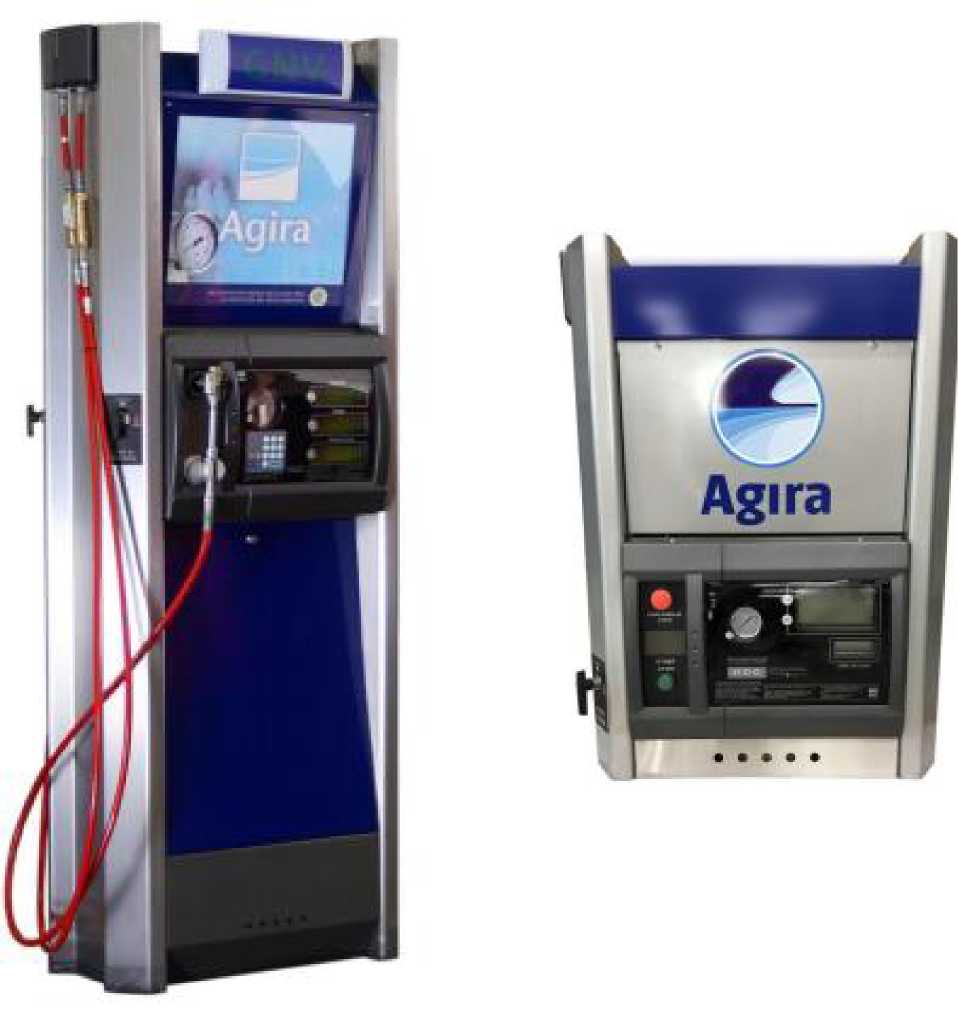

Общий вид колонок представлен на рисунке 1.
Рисунок 1 - Общий вид колонок заправочных для сжатого природного газа CNG

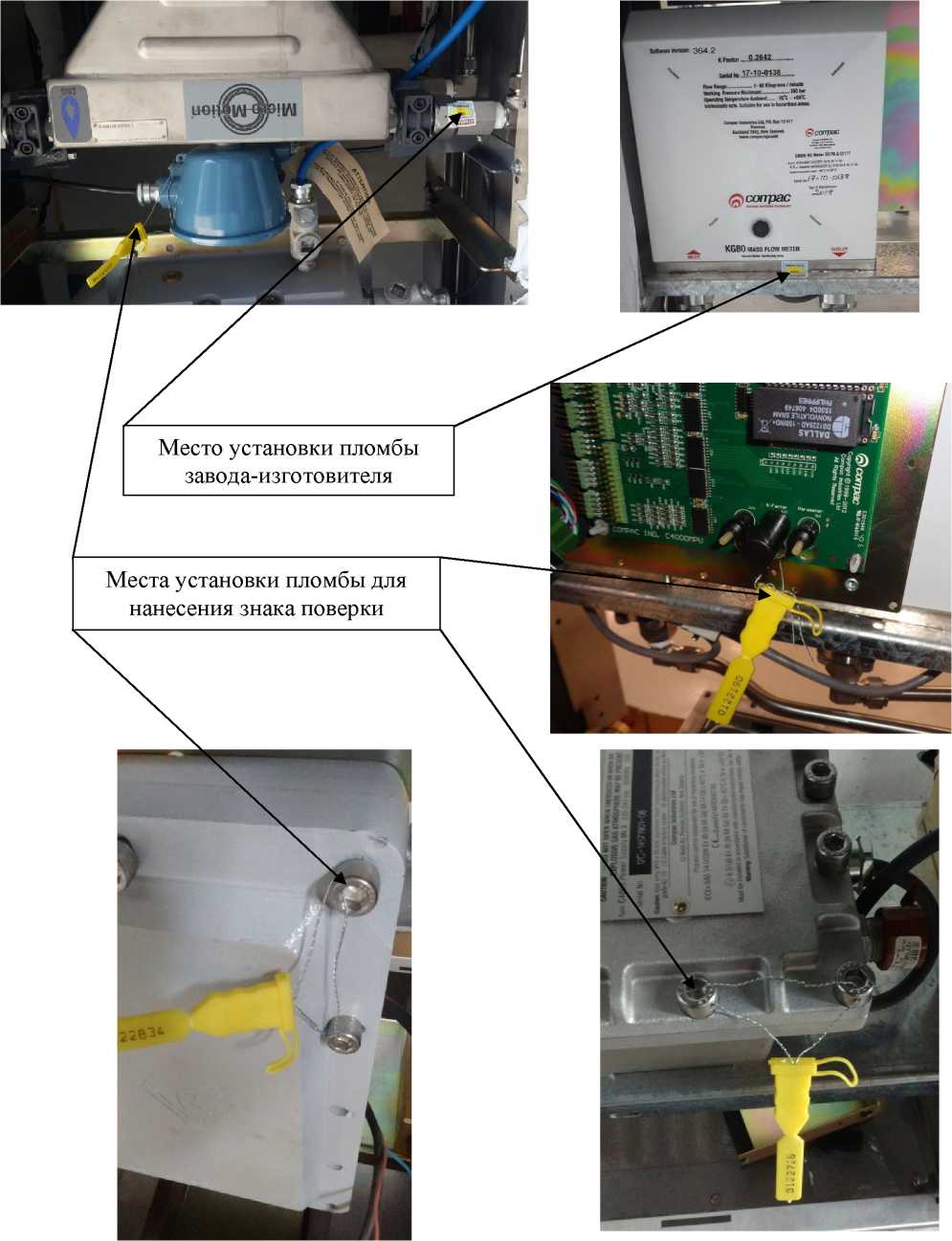

В колонках пломбируется фиксирующая крышка расходомера , место присоединения расходомера к подводящему патрубку, крепежный винт крышки электронно-вычислительного устройства, либо заглушка на кнопке настройки k-фактора. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
J7-fO 0/3*
Место уста новки пломбы
завода-изготовителя
Места установки пломбы для
нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и пломбы завода-изготовителя
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений расхода газа, кг/мин |
от 2 до 80 |
Пределы допускаемой относительной погрешности измерений массы газа, % |
±1,0 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Максимальное давление сжатого газа, МПа |
25 |
Параметры электропитания: | |
- напряжение питания переменного тока, В |
230±10% |
- частота переменного тока питания, Гц |
от 50 до 60 |
Потребляемая мощность, В^А, не более |
24 |
Емкость счетчика разового учета: | |
- выданного количества газа, кг |
9999,99 |
- цены за кг, руб. |
9999,99 |
- стоимости за выданную дозу, руб. |
9999,99 |
Условия эксплуатации: | |
- температура окружающей среды и измеряемого газа, оС |
от -40 до +40 |
Длина раздаточного шланга, м, не менее |
2 |
Количество раздаточных шлангов, шт., не более |
2 |
Габаритные размеры, мм, не более | |
- высота |
2100 |
- ширина |
810 |
- длина |
500 |
Масса, кг, не более |
200 |
Средний срок службы, лет, не менее |
10 |
Маркировка взрывозащиты |
Ex II Gb IIA T3 |
