Область применения измерителей - проверка состояния аккумуляторных батарей с помощью проведения теста разряда под резистивной нагрузкой, контроля напряжения батареи, измерения внутреннего сопротивления.

батарей. Принцип их действия заключается в формировании различных режимов нагрузок: постоянный ток разряда, постоянная мощность разряда, постоянное сопротивление нагрузки или использование задаваемого оператором профиля испытаний (ручной режим). При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результатов измерений на жидкокристаллическом (ЖК) дисплее. Результаты измерений могут быть сохранены в памяти прибора, переданы на внешний компьютер и обработаны с помощью внешнего ПО «DV-Win PC software».

Управление измерителями осуществляется оператором через систему меню. Основные узлы измерителей: модуль нагрузки (разрядного тока), микропроцессор,

запоминающее устройство, устройство управления, схема интерфейсов, блок питания, ЖК-дисплей.

Измерители серии BLU выпускаются в виде следующих подсерий и модификаций:

• - подсерия BLU-A: модификации BLU100A, BLU200A, BLU340A;

• - подсерия BLU-T: модификации BLU110T, BLU220T;

• - подсерия BLU-V: модификация BLU360V.

Модификации имеют одинаковый принцип действия и отличаются между собой

Для увеличения нагрузочной способности, превышающей возможности измерителей

серии BLU, параллельно их выходам могут подключаться модули нагрузок аккумуляторных батарей серии BXL. При этом измерители серии BLU обеспечивает контроль процесса разряда путем измерения тока разряда с помощью токовых клещей, а модули серии BXL задают необходимую нагрузку в течение теста. Количество модулей BXL, которые могут использоваться с измерителями серии BLU, не ограничено. Единственным ограничением является максимальный ток, который может быть измерен токовым клещами измерителя BLU.

для работы с измерителями серии BLU подсерий BLU-A, BLU-T и BLU-V соответственно. Модификации отличаются между собой мощностью нагрузки.

Конструктивно измерители серии BLU и модули нагрузок серии BXL выполненные в

металлических корпусах с ручкой для переноски. Все разъемы, органы управления, индикации размещены на лицевых панелях. На боковой панели расположены вентиляторы охлаждения.

следующих модификаций: BVR11, BVR20, BVR22. Приборы предназначены для измерений напряжения малогабаритных аккумуляторных батарей.

Измерители серии BVR выполнены в малогабаритных пластиковых корпусах. На торцевых панелях расположены разъемы для подключения к объекту измерений, разъем сети питания, разъем интерфейса USB, слот для карты памяти, разъем для подключения внешнего датчика температуры PT100 (кроме модификации BVR11). На лицевой панели расположены дисплей и клавиатура. На тыльной панели прибора находится батарейный отсек.

Измерители серии BVS выпускаются в виде модификации BVS и представляют собой систему мониторинга в реальном времени за состоянием набора аккумуляторных батарей с большим числом отдельных ячеек.

Измерители серии BVS включает в себя блок управления BVS-CU и модули напряжения ячейки CVM. Блок управления BVS-CU осуществляет сбор данных измерений с модулей CVM, их передачу на ПК, а также измерение температуры окружающего воздуха по четырем каналам с помощью внешних датчиков PT100. Кроме того, блок управления BVS-CU обеспечивает питание всех подключенных модулей CVM. Модули напряжения ячейки CVM устанавливаются на отдельных батареях (ячейках), измеряя напряжение батареи и напряжение между ячейками.

В комбинации с измерителями серии BLU измерители BVS действуют как дополнение при выполнении теста разряда батареи, обеспечивая измерение внутреннего сопротивления каждой отдельной ячейки и детальный анализ их состояния. Таким образом, могут быть обнаружены конкретные ячейки батареи, которые не выполняют тест на разряд, и которые необходимо удалить из состава батареи.

Для связи с персональным компьютером измерители имеют интерфейсы USB и Bluetooth.

Общий вид средств измерений представлен на рисунках 1 - 6.

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.

Схема пломбировки от несанкционированного доступа представлена на рисунках 1,2,5. Знак поверки наносится на лицевую панель корпуса прибора.

Место нанесения знака поверки

Место пломбировки

Рисунок 1 - Общий вид измерителей параметров аккумуляторных батарей серии BLU

Место нанесения знака поверки

Место пломбировки

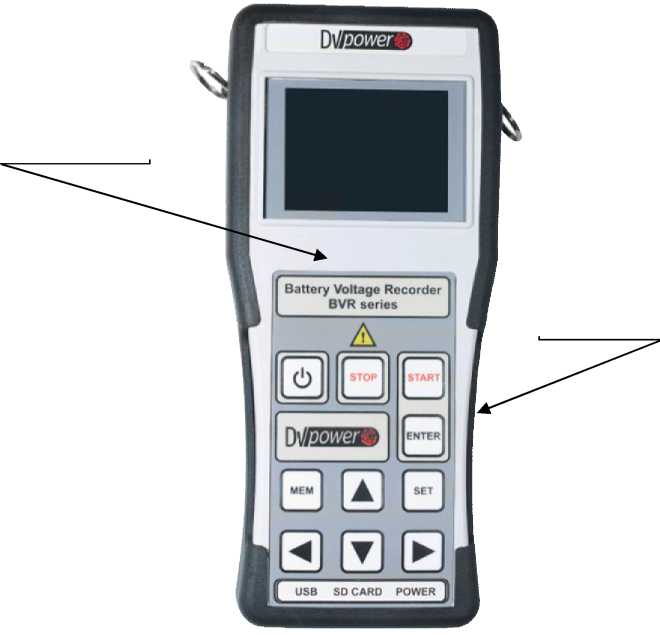

Рисунок 2 - Общий вид измерителей параметров аккумуляторных батарей модификации BVR11

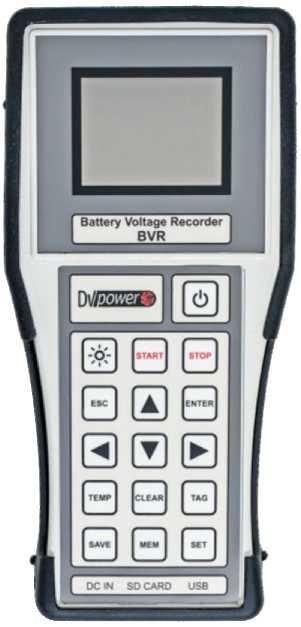

Рисунок 3 - Общий вид измерителей параметров аккумуляторных батарей модификации BVR20

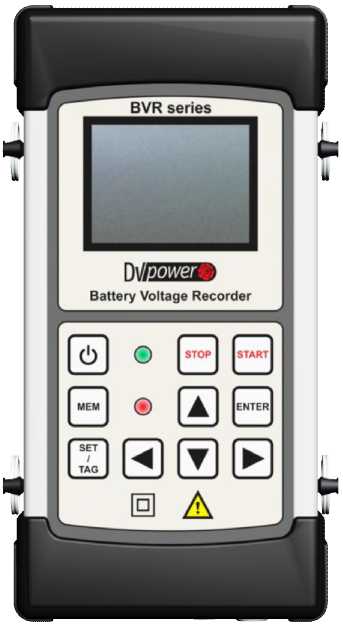

Рисунок 4 - Общий вид измерителей параметров аккумуляторных батарей модификации BVR22

Ф

^т«"Ч<АГиЧ1

*ОСЫ® *" "* *' *

Место нанесения знака поверки

Рисунок 5 - Общий вид измерителей параметров аккумуляторных батарей серии BVS

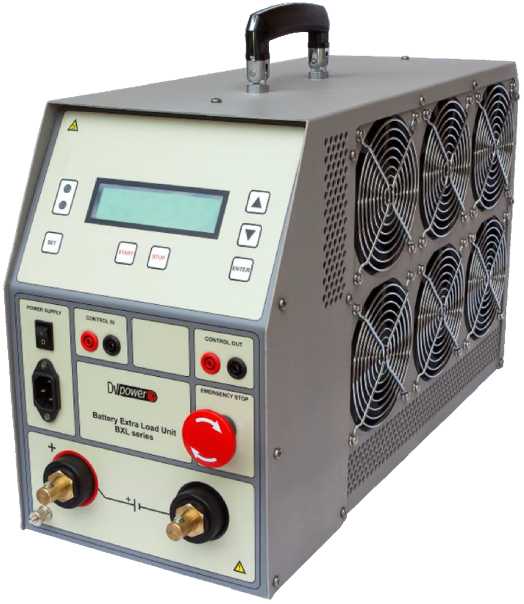

Рисунок 6 - Общий вид модулей нагрузок аккумуляторных батарей серии BXL

Таблица 9 -

Таблица 1 - Метрологические характеристики измерителей серии BLU

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ±(0,005-U+0,1) В. Пределы допускаемой абсолютной погрешности измерений силы постоянного тока ±(0,005^1+0,2) А.

Где U и I - измеренные значения напряжения и силы тока.

Таблица 2 - Метрологические характеристики измерителей серии BVR

Таблица 4 - Метрологические характеристики модулей нагрузок серии BXL

Параметры электрического питания:

Таблица 6 - Основные технические характеристики измерителей серии BVR

Параметры электрического питания:

Таблица 7 - Основные технические характеристики измерителей серии BVS

Параметры электрического питания:

Продолжение таблицы 7

Таблица 8 - Основные технические характеристики модулей нагрузок серии BXL
