Номер по Госреестру СИ: 71807-18
71807-18 Колонки раздаточные сжатого природного газа
(OCEAN BMP 40xx.Oxx/CNG)
Назначение средства измерений:
Колонки раздаточные сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG предназначены для измерений массы сжатого природного газа по ГОСТ 27577-2000 при заправке автомобильных транспортных средств.
Внешний вид.
Колонки раздаточные сжатого природного газа

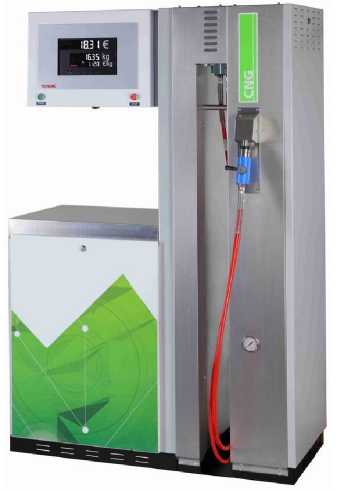

Рисунок № 1
Внешний вид.
Колонки раздаточные сжатого природного газа

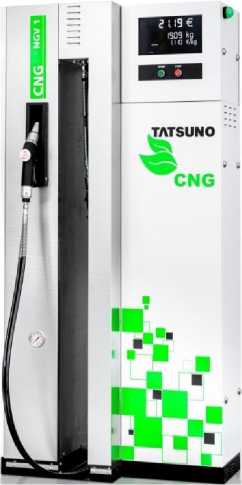

Рисунок № 2
Внешний вид.
Колонки раздаточные сжатого природного газа

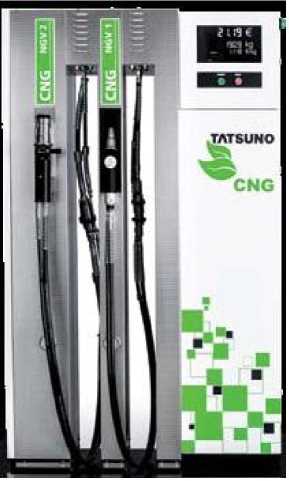

Рисунок № 3
Внешний вид.
Колонки раздаточные сжатого природного газа

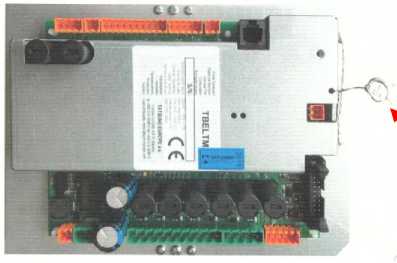

Рисунок № 4
Внешний вид.
Колонки раздаточные сжатого природного газа

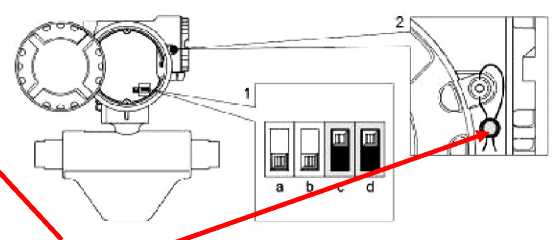

Рисунок № 5
Внешний вид.
Колонки раздаточные сжатого природного газа

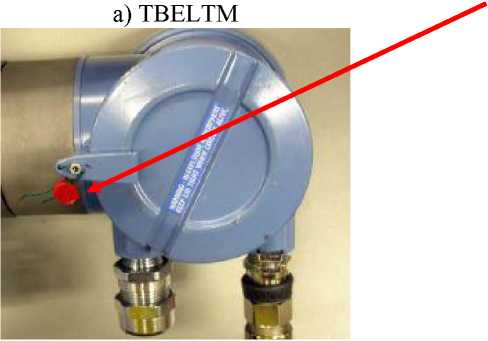

Рисунок № 6
Общие сведения
Дата публикации -
Срок свидетельства - 09.07.2024
Номер записи -
ID в реестре СИ - 397326
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. OCEAN BMP 4032.OED/H/H/CNG (два раздаточных рукава), мод. OCEAN BMP 4032.OED/H/H/CNG ( 2 раздаточных рукава сжатого газа), мод. OCEAN BMP 4032.OED/H/CNG (два раздаточных рукава), OCEAN BMP 40xx.Oxx/CNG, OCEAN BMP 4022.OED/CNG,
Производитель
Изготовитель - Фирма "TATSUNO EUROPE a.s."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 14
Выдано извещений - 1
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1438 от 2018.07.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Колонки раздаточные сжатого природного газа (OCEAN BMP 40xx.Oxx/CNG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71807-18 Колонки раздаточные сжатого природного газа (OCEAN BMP 40xx.Oxx/CNG) Фирма "TATSUNO EUROPE a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
71015-18 Колонки для отпуска сжатого природного газа (Шельф …CNG) ООО "НПК "ШЕЛЬФ" (РОССИЯ г.Шахты) |
Все средства измерений ООО "НПК "ШЕЛЬФ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21666-12 09.02.2022 |
Колонки раздаточные сжиженного газа, BMP 5xx/LPG Фирма "TATSUNO EUROPE a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
71807-18 09.07.2024 |
Колонки раздаточные сжатого природного газа, OCEAN BMP 40xx.Oxx/CNG Фирма "TATSUNO EUROPE a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Колонки для отпуска сжатого природного газа (Шельф …CNG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 5 | 2 | 3 | 1 | 5 | 2 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Колонки для отпуска сжатого природного газа (Шельф …CNG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
1368 | 1368 |
Программное обеспечение
Программное обеспечение выполняет функции управления клапанами, вывода информации о массе отпущенного сжатого газа и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TBELTM |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО (контрольная сумма) |
4092 |
Знак утверждения типа
Знак утверждения типананосят на маркировочную табличку колонки фотолитографическим способом и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Поверка
осуществляется по документу РТ-МП-4460-449-2018 «ГСИ. Колонки раздаточные сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG. Методика поверки», утверждённому ФБУ «Ростест - Москва» 07.05.2018 г.
Основное средство поверки:
весы электронные, класс средний по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, электронно-вычислительное устройство TBELTM и расходомер массовый CNGmass или счетчик-расходомер массовый Micro Motion модели CNG050 в соответствии с рисунком 2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG
Техническая документация «TATSUNO EUROPE a.s.», Чешская Республика
Изготовитель
«TATSUNO EUROPE a.s.», Чешская Республика
Адрес: Prazska 2325/68, 678 01 Blansko, Ceska republika
Телефон: 8 (4912) 24-06-75
Е-mail: info@tatsuno-europe.com
Web-сайт: www.tatsuno-europe.com
Заявитель
Коммерческая организация с иностранными инвистициями общество с ограниченной ответственностью «ТАТСУНО РУС» (КОИИ ООО «ТАТСУНО РУС»)
ИНН 6227006897
Адрес: г. Рязань, ул. Прижелезнодорожная, д. 10, пом. Н8
Телефон: +420 516 428 411, Факс: +420 516 428 410
Web-сайт: www.tatsuno-europe.ru; E-mail:info@tatsuno.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (495) 544 00 00
Web-сайт: www.rostest.ru; Е-mail: info@rostest.ru
Принцип действия колонок раздаточных сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG состоит в следующем: сжатый газ через фильтр и приёмный клапан подаётся в расходомер массовый, из которого через раздаточный рукав с краном поступает в газовый баллон транспортного средства.
Информация о массе сжатого газа, прошедшего через расходомер, поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса отпускаемого сжатого газа, цена за килограмм и стоимость.
Колонки раздаточные сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG состоят из: расходомера массового CNGmass фирмы Endress+Hauser Flowtec AG, Швейцария, или счетчика-расходомера массового Micro Motion модели CNG050 фирм Emerson Process Management Flow BV, Нидерланды, Emerson SRL, Румыния, Micro Motion Inc., США, F-R Tecnologias de Flujo, S.A. de C.V., Мексика, Emerson Process Management Flow Technologies Co., Ltd., Китай; электронно-вычислительного устройства TBELTM фирмы «TATSUNO EUROPE a.s.», Чешская Республика; раздаточных рукавов с кранами, индикатора.
Колонки раздаточные сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG выпускаются в различных модификациях, которые отличаются конструкцией, количеством раздаточных рукавов с кранами.
Обозначение колонок раздаточных сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG
OCEAN BMP 40xx.Oxx/CNG/xx
/Н - выдача с высоким расходом до 70 кг/мин (NGV2) для одного раздаточного рукава
/Н2 - выдача с высоким расходом до 70 кг/мин (NGV2) для двух раздаточных рукавов
-2С - две выдачи газа на односторонней колонке одновременно
-2С - четыре выдачи газа на двусторонней колонке (по два раздаточных рукава с каждой стороны) одновременно
D - двусторонняя;
R - односторонняя, правосторонняя;
L - односторонняя, левосторонняя
версия: Е - EURO, S - SMART
количество раздаточных рукавов с кранами от 1 до 4
количество входов от 1 до 3
Общий вид колонок раздаточных сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, нанесения знака поверки представлены на рисунке 2.
обозначение места
а) OCEAN BMP 40xx.OEx/CNG
б) OCEAN BMP
40xx.OSx/CNG
в) OCEAN BMP
40xx.OSx/CNG
Рисунок 1- Общий вид средства измерений
CNGmass
a) TBELTM
в) Micro Motion модель CNG050
Рисунок 2- Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4-
|
Наименование |
Обозначение |
Количество |
|
Колонка раздаточная сжатого природного газа серии |
OCEAN BMP 40xx.Oxx/CNG |
1 шт. |
|
Пульт |
PDERT-xO и / или PDERT-xS |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
РТ-МП-4460-449-2018 |
1 экз. |
приведены в эксплуатационном документе.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, кг/мин |
от 2 до 70 |
|
Минимальная доза, кг |
2 |
|
Пределы допускаемой относительной погрешности колонки, % |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное давление сжатого газа, МПа |
25 |
|
Напряжение электропитания, В |
230 +23 - 34,5 |
|
Частота напряжения питания, Гц |
50 -55 |
|
Потребляемая мощность, В^А, не более |
300 |
|
Максимальное рабочее давление, МПа |
30 |
|
Масса, кг, не более |
300 |
|
Г абаритные размеры, мм, не более |
1566x560x1900 |
|
Длина раздаточного рукава, м |
от 3,5 до 6,0 |
|
Маркировка взрывозащиты |
II Gb IIA T3 X |
|
Условия эксплуатации:
|
от -40 до +55 от 5 до 95 |
