Назначение средства измерений:
Расходомеры-счётчики ультразвуковые УВР-011 предназначены для измерения скорости потока, объемного расхода и объема жидкости, транспортируемой по напорным трубопроводам круглого сечения в прямом или обратном направлении.
Внешний вид.

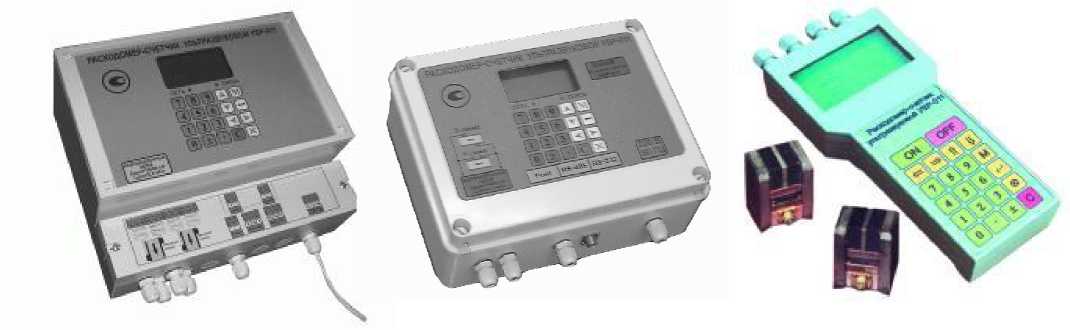

Расходомеры-счетчики ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 5
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 6
Общие сведения
Дата публикации -
Срок свидетельства - 06.07.2029
Номер записи -
ID в реестре СИ - 397171
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года - для мод. А2 с накладными ПЭА и относительной погрешностью измерений объемного расхода и объема жидкости ±0,5 % и для мод. А5; 4 года - для мод. А1 и А2 (общепромышленный вариант)
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УВР-011А.2.2/Н-К, УВР-011-А2, УВР-011 А2.2, УВР-011 А2.1, УВР-011 А2-К-БЭ, УВР-011 А2, УВР-011, УВР А2.2, УВР А2.1, УВР А1.1, Нет модификации, Ду 50, модификация А2, мод. УВР-11 А1.1, мод. УВР А2.2, мод. УВР А2.1, мод. А2.2, мод. А2.1, Без модификации, А2-К, А2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ПК Энергоучет" (ООО "ПК Энергоучет")
Страна - РОССИЯ
Населенный пункт - пос. Северный, Белгородская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Статистика
Кол-во поверок - 283
Выдано извещений - 5
Кол-во периодических поверок - 261
Кол-во средств измерений - 95
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1416 от 2018.07.06 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 51872 "Расходомеры-счетчики ультразвуковые УВР-011"
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
Наличие аналогов СИ: Расходомеры-счетчики ультразвуковые (УВР-011)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ПК Энергоучет" (ООО "ПК Энергоучет")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54489-13 06.07.2029 |
Расходомеры-счетчики ультразвуковые, УВР-011 Общество с ограниченной ответственностью "ПК Энергоучет" (ООО "ПК Энергоучет") (РОССИЯ пос. Северный, Белгородская обл.) |
ОТ МП |
2 года - для мод. А2 с накладными ПЭА и относительной погрешностью измерений объемного расхода и объема жидкости ±0,5 % и для мод. А5; 4 года - для мод. А1 и А2 (общепромышленный вариант) |
|
43618-22 11.04.2027 |
Счетчики газа ультразвуковые, ГУВР-011 Общество с ограниченной ответственностью "ПК Энергоучет" (ООО "ПК Энергоучет") (РОССИЯ пос. Северный, Белгородская обл.) |
ОТ МП |
4 года |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Расходомеры-счетчики ультразвуковые (УВР-011)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЕМС" (RA.RU.314181) | 71 | 15 | 56 | 0 | 47 | 15 | 32 | |||
| ООО "ЭНЕРГОСЕРВИС" (RA.RU.312784) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "АСУ-ИНЖИНИРИНГ" (RA.RU.312805) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ООО "НИЦ МЕРА" (RA.RU.312156) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 7 | 3 | 3 | 0 | 6 | 3 | 3 | |||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 2 | 3 | 0 | 3 | ||
| ООО "НМОП" (RA.RU.311359) | 26 | 0 | 26 | 1 | 26 | 0 | 26 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 52 | 0 | 52 | 0 | 8 | 0 | 8 | |||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 88 | 1 | 0 | 88 | 1 | 87 | 0 | 87 |
Стоимость поверки Расходомеры-счетчики ультразвуковые (УВР-011)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
3452 | 10111 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 10111 |
|
ФБУ УРАЛТЕСТ Свердловская область |
15451 | 10111 |
Программное обеспечение
Программное обеспечение (ПО) расходомеров-счётчиков ультразвуковых УВР-011 предназначено для вычисления объёма и объёмного расхода на основе данных от датчиков, а так же для управления устройствами ввода-вывода информации расходомера, фиксирования времени работы и простоя, создания в энергонезависимой памяти архивных записей об объемах жидкости за отчетные интервалы времени (часы, сутки).

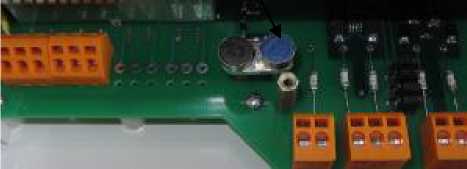

Место пломбировки
Рисунок 4
Переключатель защиты
Рисунок 5б
Рисунок 5а
конфигурации
Программа для ПЭВМ «Диоген» предназначена для дистанционного контроля и настройки прибора, а также архивирования накопленных данных.
Уровень защиты ПО расходомеров-счётчиков ультразвуковых УВР-011 от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.
Параметры конфигурации ПО защищены от непреднамеренных изменений посредством установки на плате переключателя защиты конфигурации (рис. 5а) с последующей установкой на него защитной пломбы (рис. 5б).
Идентификационные данные ПО расходомеров-счётчиков ультразвуковых УВР-011 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Микропрограмма расходомера-счётчика |
Программа ПЭВМ «Диоген» | |
|
Идентификационное наименование ПО |
UVR-011V30 |
636128.050-05 |
|
Номер версии (идентификационный номер) ПО |
V30 |
V03 |
|
Цифровой идентификатор ПО (контрольная сумма) |
A94A |
F42A |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель БЭ (БПС) методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам ультразвуковым УВР-011
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ТУ 4213-216-83603664-001-2012 Расходомеры-счётчики ультразвуковые УВР-011. Технические условия
Поверка
Поверкаосуществляется по документу МП РТ 1845-2012 «ГСИ. Расходомеры-счётчики ультразвуковые УВР-011. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 22 ноября 2012 г. Основные средства поверки:
-
- установки поверочные для воспроизведения объемного расхода воды, пределы допускаемой погрешности ±0,05 %;
-
- рулетка измерительная Р5У2К по ГОСТ 7502-98;
-
- угломер УО, УО2 ГОСТ 11197, основная погрешность не более 0,5°;
-
- нутромер индикаторный НИ, класс точности 2;
-
- штангенциркуль цифровой серии 551, диапазон измерений от 0 до 1000 мм, пределы допускаемой погрешности ±0,05 мм;
-
- толщиномер ультразвуковой УТ-93П, пределы допускаемой погрешности ±0,2 мм;
-
- вольтметр универсальный цифровой В7-40, пределы допускаемой погрешности ±0,1 %, при измерении постоянного тока;
-
- осциллограф С1-127, диапазон измерения от 0 до 20 МГц;
-
- частотомер электронно-счётный Ч3-63, пределы допускаемой погрешности ±5 10-7+1 ед. сч;
-
- секундомер СОПпр-2а-2-010 «Агат» 4282Н, пределы допускаемой погрешности ±1 с;
-
- мегаомметр М4100/3 с рабочим напряжением 500 В;
-
- программное обеспечение для работы с расходомером УВР-011 А, 636128.050-05 ПО;
-
- кабель связи ЭВМ - УВР, 011.636128.047 Э3;
-
- имитатор трубопровода В.392.00.00.000.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, а также в виде оттиска клейма поверителя на специальную мастику, расположенную в чашечках винтов крепления крышки БЭ прибора.
Изготовитель
Общество с ограниченной ответственностью «ПК Энергоучет» (ООО «ПК Энергоучет») ИНН 3123177998Юридический адрес: 308519, Белгородская область, Белгородский район, пос. Северный, ул. Березовая, д. 1/11
Адрес: 308023, г. Белгород, ул. Студенческая, д. 16
Телефон/факс: (4722) 202-587, ф. 202-588
Web-сайт: www.rosenergouchet.ru
Е-mail: sales@rosenergouchet.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544 00 00
Принцип действия расходомеров-счётчиков ультразвуковых УВР-011 основан на преобразовании и обработке электрического сигнала, пропорционального разности времен распространения ультразвукового сигнала. Пары ПЭА образуют акустические каналы, которые пересекают поток жидкости в трубопроводе. Ультразвуковой сигнал генерируется и воспринимается преобразователями электроакустическими (ПЭА) по акустическому каналу в прямом и обратном (по отношению к потоку жидкости) направлении. Данный сигнал формируется и обрабатывается электронным блоком (БЭ) по заданному алгоритму, что позволяет измерить скорость потока.
Объемный расход вычисляется умножением скорости потока на площадь поперечного сечения трубопровода.
Расходомеры-счётчики ультразвуковые УВР-011 состоят из двух или трех составных частей: БЭ; нескольких пар ПЭА, которые монтируются парами на одном либо двух трубопроводах; блока питания и связи (БПС) - для приборов, БЭ которых не оборудованы ЖКИ.
БЭ, ПЭА и БПС могут быть разнесены на некоторое расстояние и соединяются кабелями.
Расходомеры-счётчики ультразвуковые УВР-011 комплектуются накладными или врезными ПЭА (накладные ПЭА монтируют на внешней поверхности трубопровода и могут быть оборудованы магнитными прижимами, врезные - помещают в отверстия, выполненные в стенках трубопровода). В состав ряда исполнений стационарных приборов входят врезные секции (ВС), в стенки которых вмонтированы одна и более пар ПЭА.
Для эксплуатации вне помещений, БЭ стационарных расходомеров-счётчиков ультразвуковых УВР-011 изготавливаются в герметичном исполнении (рис. 1а). Съем показаний и управление такими счетчиками выполняется через БПС.
Расходомеры-счётчики ультразвуковые УВР-011 выпускаются в трех модификациях с условными обозначениями А1, А2 и А5, в общепромышленном и взрывобезопасном исполнении.
Расходомеры-счётчики ультразвуковые УВР-011 модификации А1 обеспечивают учет жидкости в одном или двух трубопроводах с применением ВС или врезных ПЭА. Для учета пластовых вод (внутрискважинных измерений) выпускаются счетчики с ВС на давление до 25 и 40 МПа (рис. 1б, 1в, 1г).
Расходомеры-счётчики ультразвуковые УВР-011 модификации А2 выпускаются в стационарном исполнении с различной конструкцией корпуса электронного блока (рис. 2а, 2б) и мобильном исполнении (рис. 2в), и обеспечивают учет жидкости в одном или двух трубопроводах. Расходомеры-счётчики ультразвуковые УВР-011 модификации А2 оснащены встроенными кварцевыми калибраторами, которые применяются для контроля работоспособности счетчиков.
Конструкция расходомеров-счётчиков ультразвуковых УВР-011 модификации А2 обеспечивает возможность формирования третьего, «комбинационного» канала путем
суммирования, вычитания либо усреднения расхода в двух каналах с последующей
Рисунок 1б
Рисунок 1а
Рисунок 1в
Рисунок 1г
Рисунок 2б
Рисунок 2а
Рисунок 2в
фиксацией результата в памяти, что позволяет использовать эти два канала для измерений жидкости в одном трубопроводе с повышенной точностью.
Стационарные расходомеры-счётчики ультразвуковые УВР-011 модификации А5 (рис. 3) повышенной точности, применяются для учета химических и нефтепродуктов. Они комплектуются герметичным БЭ, БПС и ВС с тремя, четырьмя или пятью парами ПЭА на рабочее давление до 10 МПа.
Рисунок 3
Расходомеры-счётчики ультразвуковые УВР-011 всех модификаций оборудованы частотно-импульсным выходом и цифровым интерфейсом RS-232. Выходом постоянного тока оборудованы счетчики модификаций А1 и А2. Счетчики модификации А1, укомплектованные БПС, оборудованы интерфейсом HART, а счетчики модификации А2 - интерфейсом RS-485.
Расходомеры-счётчики ультразвуковые УВР-011 с врезными ПЭА пломбируются в местах, указанных на рисунке 4.
Таблица 3 - Комплектность расходомеров-счётчиков ультразвуковых УВР-011
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счётчик УВР-011 |
- |
1 |
|
Комплект запасных частей и принадлежностей |
- |
1 |
|
Упаковка |
- |
1 |
|
Паспорт |
636128.010 ПС |
1 |
|
Руководство по эксплуатации |
636128.010 РЭ |
1 |
|
Методика поверки |
МП РТ 1845-2012 |
1 |
Основные метрологические и технические характеристики расходомеров-счётчиков ультразвуковых УВР-011 представлены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Расходомеры-счетчики ультразвуковые УВР-011 | ||
|
1 |
2 |
3 |
4 |
|
Модификация счетчика |
А1 |
А2 |
А5 |
|
Условные диаметры Ду, мм, при комплектации:
|
от 25 до 200 от 80 до 3000 |
от 25 до 1600 от 300 до7000 от 50 до 3000 |
от 100 до 1400 |
|
Толщина стенки трубопровода, мм |
1,5 - 30 | ||
|
Диапазон измерения скорости потока, м/с |
от 0,07 до 10 |
от 0,1 до 10 |
от 1 до 10 |
|
Минимальный расход Q1, м3/ч |
198-D2 |
282,7-D2 |
282,7-D2 |
|
Переходной расход Q2, м3/ч |
Врезные ПЭА: (0,3/D)-Q1 при D < 0,3 м Q1 при D > 0,3 м |
Врезные ПЭА: (0,4/D)-Q1 при D < 0,4 м Q1 при D > 0,4 м Накладные ПЭА: (0,83/D)Q1 при D < 0,83 м Q1 при D > 0,83 м |
5-Q1 |
|
Максимальный расход Q3, м3/ч |
143-Q1 |
100Q1 |
100-Q1 |
|
Пределы допускаемой основной относительной погрешности измерения объемного расхода и объема жидкости, %
|
±4 ±1 |
±4 ±1 - врезные ПЭА ±1,5 - накладные ПЭА |
±0,25 ±0,15 |
|
Пределы допускаемой основной относительной погрешности измерения объемного расхода и объема жидкости в диапазоне скоростей потока 10:1, при установке двух пар ПЭА в одном сечении, но в разных плоскостях трубопровода, % |
- |
±0,5 |
- |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости потока жидкости при изменении температуры на каждые 10 °С, м/с
|
±0,02 ±0,01 | ||
|
Абсолютная погрешность измерения времени, секунд за сутки |
±2 |
±2 |
±2 |
|
Пределы допускаемой дополнительной приведенной погрешности при преобразовании значений объемного расхода в выходной сигнал постоянного тока, % |
±0,5 |
±0,5 |
- |
|
Количество формирователей выходного унифицированного сигнала постоянного тока, шт. |
1 |
1 или 2 |
- |
|
Диапазон изменения унифицированного сигнала постоянного тока, мА |
от 4 до 20 |
от 0 до 5 или от 4 до 20 |
- |
D - значение внутреннего диаметра трубопровода, м.
Продолжение таблицы2
|
1 |
2 |
3 |
4 |
|
Скорость обмена с ЭВМ по интерфейсу RS-232, бод |
без БПС - 2400 с БПС - 1200 |
9600 |
19200 |
|
Мощность, потребляемая от сети переменного тока, А
|
4 |
7 25 |
25 |
|
Напряжение питания, В
|
с БПС от 187 до 242 с БПС: от 11 до 14 без БПС: 3,6 или от 6 до 9 |
от 187 до 242 от 11 до 14 6 |
от 187 до 242 |
|
Длина сигнального кабеля БЭ - ПЭА, м |
10 |
170 |
10 |
|
Длина кабеля БЭ - БПС |
1200 |
300 |
100 |
|
Длина кабеля связи БЭ (БПС) с ЭВМ по интерфейсу RS-232, м |
25 | ||
|
Длина кабеля связи БЭ с ЭВМ по интерфейсу RS-485, м |
- |
1200 |
- |
|
Условия эксплуатации:
|
от +5 до + от -50 до от - 60 до от -20 до +1 от -20 до +1 |
50 °С, влажность до 80 % +50 °С, влажность до 95% +50 °С, влажность до 95 % 20 °С, влажность до 100 % 50 °С, влажность до 100 % | |
|
Категория пылевлагозащиты (по ГОСТ 14254-96)
|
БЭ - IP56 БПС - IP20 |
БЭ с ЖКИ - IP56 Герметичный БЭ - IP68 БЭ - IP45 IP67, IP68 |
БЭ - IP68 БПС - IP56 |
|
Категория взрывозащиты
|
1E\lbII АТ4 Х [Е\Ъ]ПА Х 1Е\1Ъ11АТ4 |
[E\ib]IIB [E\ib]IIB 1E\ibIIBT4 |
1E\ibIIAT4 [E\ib]IIB 1E\ibIIAT4 |
|
Габаритные размеры, мм, не более
|
145x85x60 140x90x60 |
Стац. 290x245x125 Моб. 235x110x65 215x160x105 65x40x40 |
200x140x120 215x160x105 |
|
Средний срок службы, лет |
15 | ||
