Номер по Госреестру СИ: 71625-18
71625-18 Системы измерительные для резервуарных парков
(RTG)
Назначение средства измерений:
Системы измерительные для резервуарных парков RTG предназначены для измерений уровня, температуры, давления гидростатического столба, давлений паров, плотности, объема и массы жидкости и сжиженных газов при ведении учетных операций, а также для управления и оперативного учета в резервуарных парках.
Внешний вид.
Системы измерительные для резервуарных парков

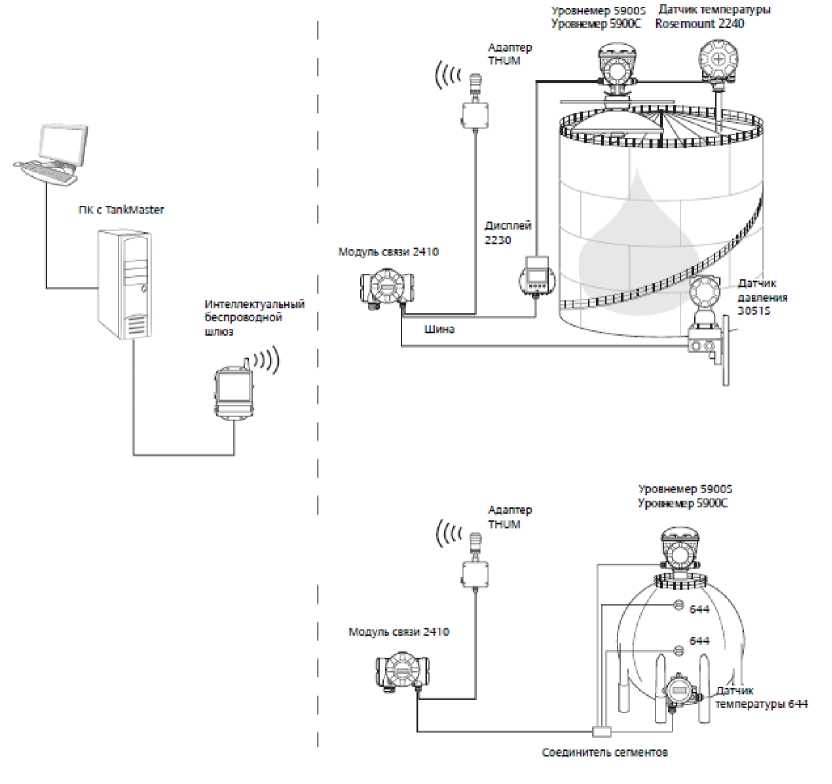

Рисунок № 1
Внешний вид.
Системы измерительные для резервуарных парков
Рисунок № 2
Внешний вид.
Системы измерительные для резервуарных парков

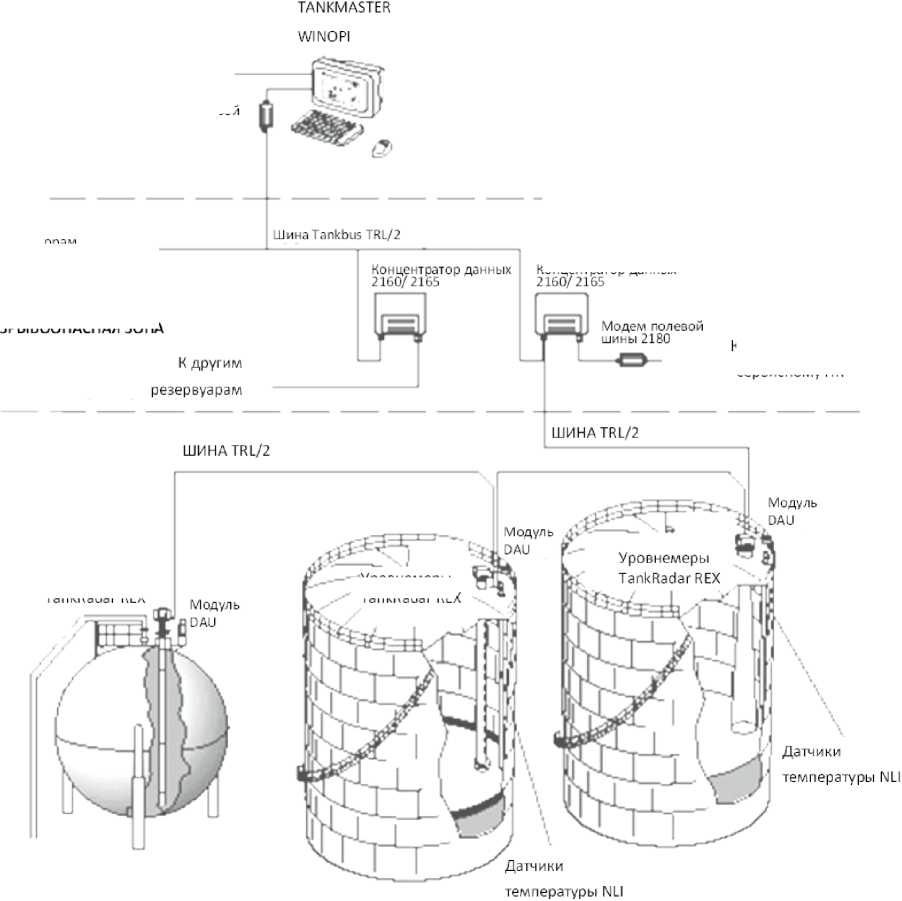

Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 396573
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС №12, РВС №112, РВС №111, РВС №110, РВС №109, РВС №106, РВС №105, РВС №104, РВС №103, РВС №102, РВС №101, РВС №100, РВС №10, РВС №1, РВС №03, РВС №02, РВС №01, Нет модификации, RTG,
Производитель
Изготовитель - Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 425
Выдано извещений - 26
Кол-во периодических поверок - 277
Кол-во средств измерений - 113
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1808 дн.
Приказы РСТ, где упоминается данный тип СИ
№1306 от 2018.06.28 Об утверждении типов средств измерений
№752 от 2021.05.17 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на МХ Системы измерительные для резервуарных парков RTG
№405 от 2022.02.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№876 от 2023.04.20 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (35)
Наличие аналогов СИ: Системы измерительные для резервуарных парков (RTG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32854-13 19.11.2029 |
Датчики давления, Метран-150 Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
ОТ МП |
для датчиков изготовленных до 24 января 2023 г. - 5 лет; для датчиков изготовленных с 24 января 2023 г.: для датчиков с Pmax до 1600 кПа – 5 лет; для датчиков с Pmax от 1600 до 68947 кПа – 6 лет |
|
39151-12 10.04.2027 |
Калибраторы давления портативные, Метран-517 Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
48186-11 09.09.2031 |
Датчики давления, Метран-75 Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
ОТ МП |
3 года - для датчиков давления с кодами P8, PA, PB; 5 лет - для датчиков базового исполнения |
|
54880-13 25.07.2029 |
Калибраторы давления, Метран-520 Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
66525-17 03.02.2027 |
Преобразователи давления измерительные, 3051S Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
ОТ МП |
5 лет |
|
71625-18 |
Системы измерительные для резервуарных парков, RTG Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
ОТ МП |
5 лет |
|
38549-13 13.07.2029 |
Преобразователи термоэлектрические, Метран-2000 Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
ОТ МП |
4 года |
|
38550-13 08.08.2029 |
Термопреобразователи сопротивления, Метран-2000 Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
ОТ МП |
5 лет; для термопреобразователей сопротивления Метран-2000 с ИСХ – 2 года |
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Системы измерительные для резервуарных парков (RTG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 20 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 33 | 0 | 33 | 23 | 33 | 0 | 33 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 34 | 0 | 34 | 3 | 34 | 0 | 34 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 60 | 0 | 60 | 0 | 60 | 0 | 60 | ||
| АО "ПГ "МЕТРАН" (RA.RU.311702) | 35 | 35 | 0 | 0 | 28 | 28 | 0 | |||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 61 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 12 | 7 | 5 | 0 | 12 | 7 | 5 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ГАЗПРОМНЕФТЬ-ТЕРМИНАЛ" (RA.RU.313714) | 25 | 0 | 25 | 0 | 25 | 0 | 25 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 40 | 0 | 40 | 0 | 40 | 0 | 40 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Системы измерительные для резервуарных парков (RTG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ИРИС" Москва |
13759 | 12130 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
10500 | 12130 |
Программное обеспечение
Встроенное программное обеспечение TankMaster предназначено для управления работой системы и обеспечивает конфигурацию полевого оборудования, а также настройку системы для выполнения задач учета и передачи данных измерений и вычислений в систему «верхнего уровня». TankMaster непрерывно опрашивает подключенное оборудование, и на основе полученных данных измерений (уровень, температура, давление и плотность) проводит в реальном масштабе времени вычисления объема, плотности и массы в резервуаре. ПО TankMaster реализует алгоритмы согласно ГОСТ 8.587-2019, ГОСТ Р 8.785-2012, ГОСТ Р 8.788-2012.
Отображение всех значений параметров продукта (данные измерений и вычислений) в резервуаре осуществляется в одном окне.
ПО выполняет функции: вычисление объема, плотности и массы продукта в резервуаре; сигнализация достижения контролируемыми параметрами заданных значений; контроль за значением параметров продукта и выдача сигналов тревоги в случае выхода их значений за установленные пределы; контроль за возможными утечками в резервуарах; сбор и архивация данных резервуарного учета; выдача периодических отчетов резервуарного учета.
ПО TankMaster состоит из программных продуктов:
- WinOpi - для коммерческого и оперативного учета и управления резервуарными парками;
-
- WinView - для оперативного учета;
-
- WinSetup - для настройки системы.
Опционально в системе может быть предусмотрена дополнительная аппаратная защита от несанкционированной модификации данных с помощью ключей с функцией Custody Transfer Seal, блокирующих изменение параметров полевых устройств, а также контрольных сумм ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
ПО TankMaster | |
|
Идентификационное наименование ПО |
WIN OPI WIN View |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.XY |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Установка устройства» руководства по эксплуатации 00809-03075100.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным для резервуарных парков RTGПриказ Росстандарта от 30.12.2019 № 3459 Об утверждении государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов (часть 1)
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: 8 (495) 544 00 00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия систем измерительных для резервуарных парков RTG основан на измерениях массы продукта косвенным методом статических измерений и косвенным методом, основанным на гидростатическом принципе, в мерах вместимости согласно ГОСТ 8.587-2019, ГОСТ Р 8.785-2012, ГОСТ Р 8.788-2012.
Объем продукта определяется по градуировочной таблице резервуара на основании измерений уровня продукта уровнемером. Масса продукта вычисляется как произведение объема на плотность, приведенные к стандартной температуре, минус масса балласта.
Для измерений температуры продукта в составе измерительной системы применяются измерители температуры с термопреобразователями. Возможна как четырехпроводная, так и трехпроводная схема подключения, в зависимости от типа установленного оборудования.
Автоматические измерения плотности в системе обеспечиваются датчиками гидростатического давления и преобразователями плотности. Допускается введение плотности и других параметров в систему на основе результатов лабораторного анализа пробы, отобранной согласно ГОСТ 8.587-2019 и ГОСТ 2517-2012 из резервуара, показаний узла учета и иных средств измерений.
Минимальный уровень взлива, при котором возможно вычисление плотности гидростатическим методом, и фактическая погрешность данного метода измерений зависят от подобранных СИ, условий эксплуатации, рабочего давления в резервуаре, максимального уровня взлива и типа продукта.
Системы измерительные для резервуарных парков RTG представляют собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
Системы измерительные для резервуарных парков RTG включают в себя следующие уровни:
первый уровень - измерительные компоненты, включающие в себя средства измерений уровня, температуры (возможно применение с модулями сбора данных DAU 2100 и DAU 2130), давления и плотности. Для выполнения функции аварийной сигнализации о достижении предельных уровней взлива, предотвращения переливов, и мониторинга положения плавающего покрытия в рамках системы предусмотрено использование сигнализаторов 2120, 2130, 2140, 2160 и радарных уровнемеров с возможностью изолированного вывода аварийного сигнала, в том числе в системы противоаварийной защиты (ПАЗ).
Второй уровень выполняет функции передачи данных и сигнализации, где используются модули ввода-вывода информации серии IOT 5100 и дополнительные датчики, которые подключаются к модулю связи-вычислителю 2410 или к уровнемерам радарным Rosemount TankRadar REX; а также сбор информации от компонентов системы, который осуществляется модулем связи-вычислителем 2410 или уровнемером радарным Rosemount TankRadar REX, которые по полевой шине протяженностью не более 4 км передают ее в центральный компьютер системы через концентратор данных 2460 или/и 2160, 2165 и модемы полевой шины 2170, 2171, 2180 и/или EBM. Оператор взаимодействует с системой посредством программного пакета TankMaster, функционирующего на базе персонального компьютера, который, в свою очередь, может быть связан с системами управления более высокого уровня по протоколам Modbus RTU и ОРС. Параметры, получаемые от полевого оборудования, могут также передаваться напрямую от модулей 2410, 2160, 2165 и 2460 по протоколам Modbus RTU, IP BPM. Опционально система имеет вариант связи с компонентами системы по беспроводному сигналу Wireless HART. Сбор информации от датчиков системы осуществляется шлюзами беспроводной связи 1410 и 1420 с последующей передачей ее в центральный компьютер системы и в системы верхнего уровня по протоколам ОРС, Modbus TCP, Modbus RTU.
Третий уровень - автоматизированное рабочее место оператора, состоящее из персонального компьютера с программным пакетом TankMaster.
Системы измерительные для резервуарных парков RTG состоят из:
-
1 Канал измерений уровня: уровнемеры 5900S, 5900С, 5401, 5402, 5301, 5302, 3308 Rosemount, 5408, уровнемеры радарные 5601, Rosemount 5900S, Rosemount TankRadar REX, серии Saab TankRadar REX (RTG 3920, RTG 3930, RTG 3940, RTG 3950, RTG 3960) изготовленных по индивидуальному заказу, серии Rosemount TankRadar REX (RTG 3920, RTG 3930, RTG 3950, RTG 3960) с дополнительным шифром L.
-
2 Канал измерений уровня подтоварной воды: уровнемеры 5302 (регистрационный номер в Федеральном информационном фонде Рег. №№ 53779-13, 65554-16), датчики температуры Rosemount 2240 с датчиком уровня подтоварной воды Rosemount 765 (Рег. № 69485-17).
-
3 Канал измерений температуры: датчики температуры Rosemount 2240
(регистрационный номер в Федеральном информационном фонде Рег. № 69485-17),
измерители температуры многоточечные Rosemount 2240 (Рег. № 50671-12),
термопреобразователи сопротивления многоточечные NLI (Рег. №№ 58183-14, 76247
19, возможно применение с модулями сбора данных DAU 2100 и DAU 2130); преобразователи измерительные Rosemount 644 (Рег. № 56381-14); преобразователи
измерительные Rosemount 848Т (Рег. № 56335-14) и Rosemount 648 (Рег. № 56335-14); термопреобразователи сопротивления платиновые серии 65 (Рег. № 22257-11),
термопреобразователи сопротивления Rosemount 0065 (Рег. №№ 53211-13, 69487-17), термопреобразователи сопротивления TR95 (Рег. № 64818-16);
-
4 Канал измерений давления гидростатического столба и давлений паров: преобразователи давления измерительные 2051 (Рег. №№ 56419-14, 74232-19),
преобразователи давления измерительные 2088 (Рег. № 60993-15), преобразователи давления измерительные 3051S (Рег. № №24116-13, 66525-17), преобразователи давления измерительные 3051 (Рег. № 14061-15).
-
5 Канал измерений плотности: преобразователи плотности FDM (Рег. № 6212915); преобразователи давления измерительные 2051 (Рег. № № 56419-14, 74232-19), преобразователи давления измерительные 2088 (Рег. № 60993-15), преобразователи давления измерительные 3051S (Рег. № № 24116-13, 66525-17), преобразователи давления измерительные 3051 (Рег. № 14061-15).
-
6 Компоненты связи и индикации: модули связи-вычислители 2410, концентраторы данных 2460, 2160, 2165, дисплеи 2230 и RDU40, модемы полевой шины 2180 и EBM, преобразователи сигнала HART в беспроводной Wireless HART Rosemount 775, модули ввода-вывода информации серии IOT 5100 (IOT5110, IOT5120, IOT5130, IOT5140); сигнализаторы уровня 2120, 2130, 2140 и 2160, беспроводные шлюзы 1410, 1420.
Системы измерительные для резервуарных парков RTG отличаются составом, диапазонами измерений, пределами допускаемых погрешностей.
Нанесение знака поверки на систему измерительную для резервуарных парков RTG не предусмотрено.
Заводской серийный номер указывается в паспорте на систему измерительную для резервуарных парков RTG и имеет цифровое или буквенно-цифровое обозначение.

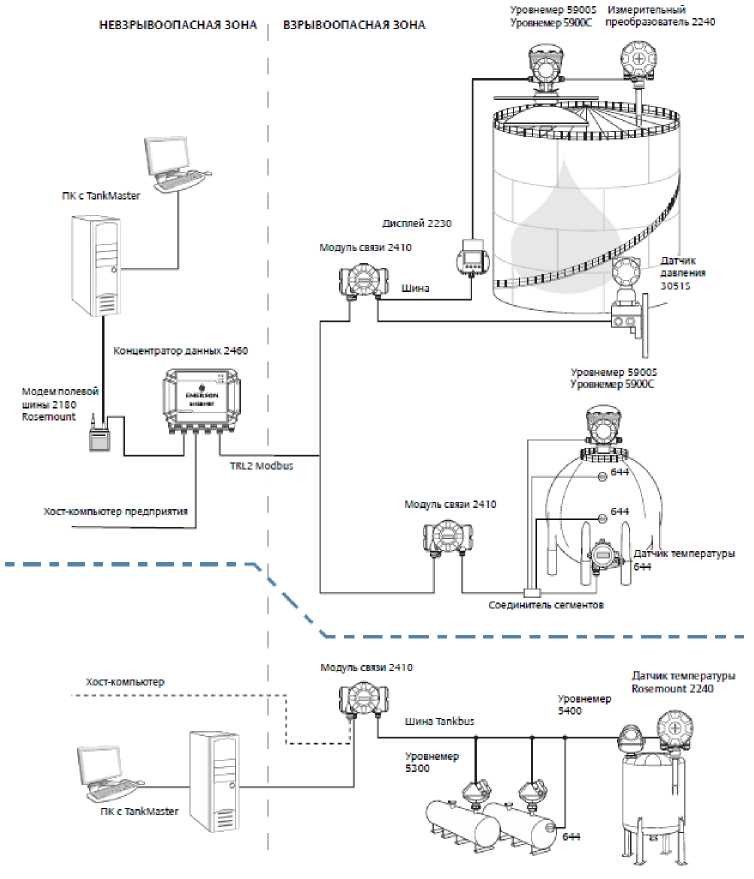

Общий вид средства измерений представлен на рисунке 1.
Модуль СВЯЗИ 2410
Шинз Tankbu:
Датчик температуры
5+4
НЕВЗРЫВООПАСНАЯ ЗОНА
ВЗРЫВООПАСНАЯ ЗОНА
Уровнемер 59005 Измерительный Уровнемер 5900С преобразователь 2240
Дисплей 2230
Модуль СВЯЗИ 2410
ПК с ТЗп к Master
Уровнемер 59 005
Уровнеялр эЭООС
хост-компьютер
Соединитель сегментов
Датчик температуры Rosemount 2240 Уровнемер 5400
th
TRL2 Modbus
хост-компьютер предприятия
Модуль связи 2410
пк с тэпкмазгег
модем полевой
Концентратор данных 2+60
а) Схема систем измерительных для резервуарных парков RTG с проводной связью
НЕВЗРЫВООПАСНАЯ ЗОНА
ВЗРЫВООПАСНАЯ ЗОНА
б) Схема систем измерительных для резервуарных парков RTG с беспроводным сигналом WirelessHART
RS232
ХОСТ-КОМПЬЮТЕР
ПРЕДПРИЯТИЯ
Концентратор данных
К портативному
сервисному ПК
Модем полевой шины 2180
ВЗРЫВООПАСНАЯ ЗОНА
Уровнемеры "’TankRadar REX
К другим концентраторам данных
НЕ ВЗРЫВООПАСНАЯ ЗОНА
Уровнемеры TankRadar REX
в) Схема систем измерительных для резервуарных парков RTG с использованием уровнемеров радарных серии Saab TankRadar REX и Rosemount TankRadar REX и модулей сбора данных DAU
Рисунок 1- Общий вид средства измерений
Пломбирование систем измерительных для резервуарных парков RTG не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система измерительная для резервуарных парков |
RTG |
1 шт.1) |
|
Руководство по эксплуатации |
00809-0307-5100 00809-0107-5200 |
1 экз. |
|
Паспорт |
51453097-RTG-nC |
1 экз. |
|
Программное обеспечение TankMaster |
WinOpi, WinView, WinSetup |
1 экз 2) |
|
^состав системы в зависимости от заказа 2) в зависимости от заказа | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Канал измерений уровня | |
|
Диапазон измерений уровня, м, ниже фланца |
от 0,5 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
от ±1 до ±10 1) |
|
Канал измерений температуры | |
|
Диапазон измерений температуры, °С |
от -170 до + 250 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
от ±0,2 до ±1,2 2) |
|
Канал измерений давления и плотности | |
|
Диапазон измерений гидростатического давления и давления паров в резервуаре, кПа |
от -101,3 до 68950 3) |
|
Пределы допускаемой приведенной погрешности измерений давления, % от настроенного диапазона измерений |
от ±0,025 до ±1,125 3) |
|
Пределы допускаемой приведенной погрешности измерений давления паров, % от настроенного диапазона измерений |
от ±0,025 до ±0,55 3) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений давления и давления паров, % (преобразователь давления 3051S, исполнение Ultra for Flow) |
от ±0,04 до ±0,5 4) |
|
Диапазон измерений плотности, кг/м3 |
от 500 до 1250 |
|
Пределы допускаемой абсолютной погрешности измерений плотности преобразователем плотности FDM, кг/м3 |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений (вычислений) плотности гидростатическим методом, кг/м3 |
от ±1,0 до ±5,0 5) |
|
Канал измерений уровня подтоварной воды | |
|
Диапазон измерений уровня подтоварной воды уровнемером 5302, м |
от 0 до 20 |
|
Пределы допускаемой погрешности измерений уровня подтоварной воды уровнемером 5302
|
±3,0 ±0,03 |
|
Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды датчиком температуры 2240 с датчиком уровня подтоварной воды Rosemount 765, мм
|
±2 ±4 ±6 |
|
Канал измерений объема | |
|
Пределы допускаемой погрешности измерений объема в резервуаре, % |
от ± 0,05 до ±0,5 6) |
|
Канал измерений массы | |
|
Пределы допускаемой относительной погрешности обработки результатов измерений, % |
±0,01 |
|
Пределы допускаемой относительной погрешности измерений массы брутто, %:
|
±0,65 ±0,50 |
|
Пределы допускаемой относительной погрешности измерений массы нетто, %:
|
±0,75 ±0,60 |
Конкретные значения характеристик по 1) - 6) приведены в паспорте на систему измерительную для резервуарных парков RTG. | |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы |
от 4 до 20 мА, Foundation fieldbus, Modbus, Hart, WirelessHart, Ip BPM, Sakura, OPC, Enraf GPU |
|
Напряжение питания, В
|
от 48 до 240 от 24 до 48 |
|
Температура окружающей среды, °С |
от -40 1) до +70 |
|
Температура хранения и транспортировки, °С |
от-50 до +70 |
|
Средний срок службы, лет |
20 |
|
1) При температуре окружающего воздуха в диапазоне от минус 60 °С до минус 40 °С компоненты системы размещаются в обогреваемых боксах. | |
