Номер по Госреестру СИ: 71619-18
71619-18 Резервуары стальные вертикальные цилиндрические
(РВС-700, РВС-1000, РВС-3000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-3000 предназначены для измерений объёма нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства -
Номер записи - 167683
ID в реестре СИ - 396567
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-3000, РВС-1000,
Производитель
Изготовитель - ОАО "Нефтебаза "Красный Яр"
Страна - РОССИЯ
Населенный пункт - пос.Красный Яр
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1306 от 2018.06.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-700, РВС-1000, РВС-3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Нефтебаза "Красный Яр"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37475-08 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ |
5 лет |
|
39696-08 |
Резервуары вертикальные стальные с понтоном, РВСП-4000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ |
5 лет |
|
45122-10 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ |
5 лет |
|
56507-14 |
Резервуары стальные вертикальные цилиндрические, РВСС-2000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
68568-17 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ |
5 лет |
|
69052-17 |
Резервуары стальные горизонтальные цилиндрические двустенные, РГСД-8 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
69053-17 |
Резервуары стальные вертикальные цилиндрические, РВСС-3000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
70081-17 |
Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-1000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71010-18 |
Резервуар стальной горизонтальный цилиндрический, РГС-12,5 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71016-18 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71198-18 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71280-18 |
Резервуары стальные вертикальные цилиндрические, РВС-5000, РВС-2000, РВС-1000, РВС-700, РВС-200, РВС-100 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71427-18 |
Резервуары горизонтальные стальные цилиндрические, РГС-50 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71619-18 |
Резервуары стальные вертикальные цилиндрические, РВС-700, РВС-1000, РВС-3000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
71862-18 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
|
72025-18 |
Резервуар стальной вертикальный цилиндрический, РВСП-2000 ОАО "Нефтебаза "Красный Яр" (РОССИЯ пос.Красный Яр) |
ОТ МП |
5 лет |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-700, РВС-1000, РВС-3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-700, РВС-1000, РВС-3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-700, РВС-1000, РВС-3000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Поверка
Поверкаосуществляется по документу МП 293-17 «ГСИ. Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-3000. Методика поверки», утвержденному
ФБУ «Томский ЦСМ» 27.10.17 г.
Основные средства поверки:
-
- тахеометр электронный Leica TS15 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФОЕИ) 46981-11), диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(2+2-10'6^ L) мм;
-
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер
-
- в ФИФОЕИ 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;
-
- рулетка измерительная металлическая Р20Н2К (регистрационный номер в ФИФОЕИ 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;
-
- толщиномер ультразвуковой УТ-93П (регистрационный номер в ФИФОЕИ 10479-98), диапазон измерений от 0,6 до 30,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
-
- штангенциркуль (регистрационный номер в ФИФОЕИ 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
-
- линейка измерительная металлическая (регистрационный номер в ФИФОЕИ 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;
-
- нивелир (регистрационный номер в ФИФОЕИ 29722-05), метрологические характеристики: диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочную таблицу.
Изготовитель
Открытое акционерное общество «Нефтебаза «Красный Яр»
(ОАО «Нефтебаза «Красный Яр»)
ИНН: 5433162963
Адрес: 630533, Новосибирская область, Новосибирский район, поселок Красный Яр Телефон: (383) 303-00-00; факс: (383) 294-22-47
Web-сайт: rezervuar.ru
E-mail: info@rezervuar.ru
Заявитель
Общество с ограниченной ответственностью «Газпромнефть-Восток»
(ООО «Газпромнефть-Восток»)
ИНН: 7017103818
Адрес: 634045, Томская область, г. Томск, ул. Нахимова, д. 13а, стр.1
Телефон: (3822) 31-08-30; факс: (3822) 31-08-05
Web-сайт: vostok.gazprom-neft.ru
E-mail: reception@tomsk.gazprom-neft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86; факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Тип резервуаров - стальные вертикальные цилиндрические.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей.
Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки.
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-3000 расположены в филиалах ООО «Газпромнефть-Восток» (таблица 1).
Таблица 1
|
Тип резервуара |
Заводской номер резервуара |
Месторождение |
|
РВС-700 |
60, 61 |
УПН Заподно-Лугинецкого |
|
РВС-1000 |
30, 74 |
УПН Урманского |
|
РВС-1000 |
266, 267, 268 |
УПН Заподно-Лугинецкого |
|
РВС-3000 |
52, 53 |
ДНС с УПСВ Крапивинского |
|
РВС-3000 |
100 |
ДНС с УПСВ Шингинского |
Листы изготовлены из стали 09Г2С.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-3000 представлен на рисунке: 1, 2, 3.
Рисунок 2 - Общий вид резервуара РВС-1000
Рисунок 1 - Общий вид резервуара РВС-700

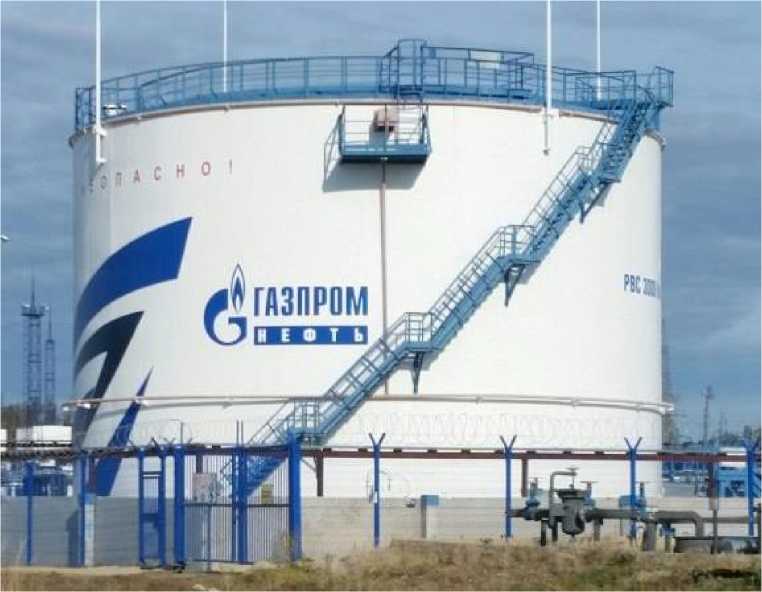

Рисунок 3 - Общий вид резервуара РВС-3000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-3000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество. |
|
Резервуар стальной вертикальный цилиндрический. |
РВС-700 |
2 шт. |
|
Резервуар стальной вертикальный цилиндрический РВС-700. Паспорт |
- |
2 экз. |
|
Градуировочная таблица |
- |
2 экз |
|
Резервуар стальной вертикальный цилиндрический. |
РВС-1000 |
5 шт. |
|
Резервуар стальной вертикальный цилиндрический РВС-1000. Паспорт |
- |
5 экз. |
|
Градуировочная таблица |
- |
5 экз. |
|
Резервуар стальной вертикальный цилиндрический. |
РВС-3000 |
3 шт. |
|
Резервуар стальной вертикальный цилиндрический РВС-3000. Паспорт |
- |
3 экз. |
|
Градуировочная таблица |
- |
3 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
РВС-700 |
РВС-1000 |
РВС-3000 | |
|
Номинальная вместимость, м3 |
700 |
1000 |
3000 |
|
Пределы допускаемой относительной погрешности вместимости, % |
±0,20 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
РВС-700 |
РВС-1000 |
РВС-3000 | |
|
Средний срок службы, лет, не менее |
20 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от -50 до +50 | ||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||
