Номер по Госреестру СИ: 71590-18
71590-18 Калибраторы давления
(2271A)
Назначение средства измерений:
Калибраторы давления 2271A (далее - калибраторы) предназначены для измерений абсолютного и избыточного давления жидкости и газа, в том числе разряжения газообразных сред, а так же электрического тока и напряжения.
Калибраторы соответствуют рабочим эталонам давления 1-го или 2-го разрядов по ГОСТ Р 8.802-2012 или 3-го разряда по ГОСТ Р 8.840-2013.
Внешний вид.
Калибраторы давления
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 15.06.2024
Номер записи - 167666
ID в реестре СИ - 396550
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Fluke 2271А, FLUKE 2271A, -,
Производитель
Изготовитель - Фирма "FLUKE Calibration"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1215 от 2018.06.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Калибраторы давления (2271A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71590-18 Калибраторы давления (2271A) Фирма "FLUKE Calibration" (СОЕДИНЕННЫЕ ШТАТЫ ) |
54880-13 Калибраторы давления (Метран-520) АО «ПГ «Метран» (РОССИЯ г.Челябинск) |
Все средства измерений АО «ПГ «Метран»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71590-18 15.06.2024 |
Калибраторы давления, 2271A Фирма "FLUKE Calibration" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72295-18 24.08.2024 |
Калибраторы давления, E-DWT-H Фирма "FLUKE Calibration" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Калибраторы давления (Метран-520)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВЕРНИМ" (RA.RU.312821) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ООО ИЦ МИТ (RA.RU.312147) | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Калибраторы давления (Метран-520)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО Firmware осуществляет функции сбора, хранения, обработки и представления измерительной информации. Также встроенное ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор пользователем единиц измерений, разрядности отображения результатов измерений, скорости измерений, языка меню и другие.
При помощи внешнего программного обеспечения FLUKE Calibration COMPASS, осуществляется интерфейс пользователя через персональный компьютер и представление результатов измерений в виде графиков, таблиц и протоколов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Тип ПО |
встроенное |
внешнее |
|
Идентификационное наименование ПО |
Firmware |
FLUKE Calibration COMPASS |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.0 |
не ниже V1.0.59 |
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления 2271A
ГОСТ Р 8.802-2012 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-Т106 Па.
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10"16 + 30 А».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
Техническая документация, предоставленная предприятием-заявителем.
Поверка
Поверкаосуществляется по документу МП 202-017-2017 «Калибраторы давления 2271A. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.05.2017 г.
Основные средства поверки:
Манометры грузопоршневые МП-6; МП-60; МП-600 (Регистрационный № 52189-16)
Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14)
Манометры цифровые МТ-210 (Регистрационный № 18413-02)
Манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03) Мультиметр цифровой прецизионный 8508А (Регистрационный № 25984-14) Манометр грузопоршневой 2000 (Регистрационный № 28674-05)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска каучукового клейма наносится на корпус прибора и (или) на свидетельство о поверке.
Изготовитель
Фирма «FLUKE Calibration», СШААдрес: РО Box 9090, Everett, WA 98206
Телефон: (877) 355-3225
Заявитель
Общество с ограниченной ответственностью «НХ ИМПОРТ» (ООО «НХ ИМПОРТ»)
ИНН 7714925389 Адрес: 125040, г. Москва, улица Скаковая, д. 36, стр. 3.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия калибраторов основан на преобразовании измеряемого давления в частотный информативный параметр выходного сигнала первичного преобразователя, расположенного в прецизионном измерительном модуле, с последующим преобразованием электрического сигнала модуля в индикацию результатов измерений на дисплее. Конструктивно, калибраторы состоят из электронного устройства с дисплеем в металлическом корпусе и прецизионных измерительных модулей давления(РМ200), размещенных в том же корпусе в специальной нише, вмещающей 2 модуля одновременно. С калибраторами могут использоваться 19 прецизионных модулей избыточного и 2 модуля абсолютного давления, обеспечивающие широкий диапазон измеряемого и задаваемого избыточного и абсолютного давления.
Сдвоенные вертикальные присоединительные патрубки обеспечивают подсоединение испытываемых, калибруемых или поверяемых приборов давления. Электрическое питание и измерение выходного тока или напряжения тестируемых датчиков давления обеспечивается встроенным электрическим модулем (ЕММ). Процесс калибровки средств измерений давления осуществляется посредством HART протокола. Калибраторы оснащены устройством точной встроенной регулировки подаваемого от внешнего источника давления. Измеряемая среда -сухой чистый воздух или азот (99,5 %).
Калибраторы оснащены дистанционным управляющим устройством с интерфейсами Ethernet, RS-232 и USB.

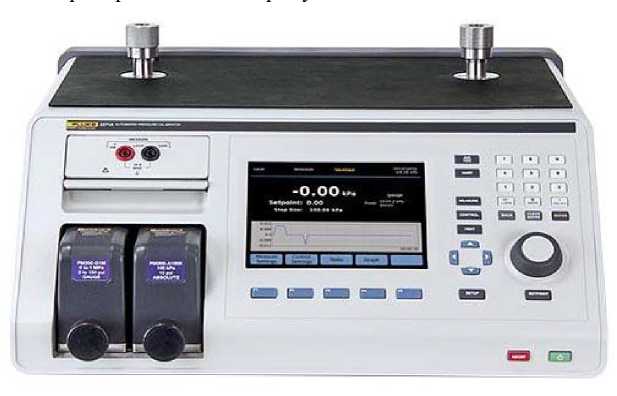

Общий вид калибратора показан на рисунке 1.
Рисунок 1 - Общий вид калибратора 2271A
Пломбирование калибраторов давления 2271A не предусмотрено.
Таблица 5 -
|
Наименование |
обозначение |
Количество |
|
Калибратор давления |
2271A |
1 шт. |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 202-017-2017 |
1 экз. |
|
Комплект труб и фитингов 2271A-NPT-HC20 |
1 комплект | |
|
Комплект труб и фитингов 2271A-NPT-P3K |
1 комплект | |
|
Комплект труб и фитингов 2271A-BSP-HC20 |
1 комплект | |
|
Комплект труб и фитингов 2271А-BSP-РЗК |
1 комплект | |
|
Резьбовые адаптеры |
По запросу | |
|
Устройства создания давления |
По запросу | |
|
Транспортный кейс |
По запросу | |
приведены в таблицах 2 и 3. Диапазон измерений и пределы основной допускаемой приведенной погрешности калибраторов обуславливается сменными модулями давления РМ200 (таблица 2).
Таблица 2 - Метрологические характеристики калибраторов с модулями давления PM200
|
Обозначение модуля |
Диапазоны измерений |
Пределы допускаемой приведенной погрешности измерений давления, % диапазона измерений |
|
PM200-A100K |
абсолютного давления от 2 до 200 кПа |
±0,10 % |
|
PM200-A200K |
абсолютного давления от 2 до 100 кПа |
±0,10 % |
|
PM200-BG2.5K |
избыточного давления-разрежения от -2,5 до 2,5 кПа |
±0,20 % |
|
избыточного давления-разрежения от -35 до 35 кПа |
±0,05 % | |
|
РМ200-BG40K |
избыточного давления-разрежения от -40 до 40 кПа |
±0,05 % |
|
РМ200-BG60K |
избыточного давления-разрежения от -60 до 60 кПа |
±0,05 % |
|
РМ200-BG100K |
избыточного давления-разрежения от -100 до 100 кПа |
±0,02 % |
|
РМ200-BG200K |
избыточного давления-разрежения от -100 до 200 кПа |
±0,02 % |
|
РМ200-BG250K |
избыточного давления-разрежения от -100 до 250 кПа |
±0,02 % |
|
Обозначение модуля |
Диапазоны измерений |
Пределы допускаемой приведенной погрешности измерений давления, % диапазона измерений |
|
Р\1200-Ст400К |
избыточного давления от 0 до 400 кПа |
±0,02 % |
|
Р\1200-Ст700К |
избыточного давления от 0 до 700 кПа |
±0,02 % |
|
РМ200^^ |
избыточного давления от 0 до 1 МПа |
±0,02 % |
|
РМ200^1.4М |
избыточного давления от 0 до 1,4 МПа |
±0,02 % |
|
РМ200-G2M |
избыточного давления от 0 до 2 МПа |
±0,02 % |
|
Р\1200-Ст2.5\1 |
избыточного давления от 0 до 2,5 МПа |
±0,02 % |
|
Р\1200-Ст3.5\1 |
избыточного давления от 0 до 3,5 МПа |
±0,02 % |
|
Р\"1200-Ст4\"1 |
избыточного давления от 0 до 4 МПа |
±0,02 % |
|
РМ200-G7M |
избыточного давления от 0 до 7 МПа |
±0,02 % |
|
РМ200-G10M |
избыточного давления от 0 до 10 МПа |
±0,02 % |
|
Р\"1200-Ст14\"1 |
избыточного давления от 0 до 14 МПа |
±0,02 % |
|
РМ200-G20M |
избыточного давления от 0 до 20 МПа |
±0,02 % |
|
Примечания: 1. Допускается применение калибраторов с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ. 1. Погрешность в режиме измерений избыточного давления соответствует указанной, при предварительной корректировке нулевого значения. | ||
Таблица 3 - Метрологические характеристики калибратора с электрическим модулем EM300
|
Наименование характеристики |
Значение |
|
Электрический модуль EM300 | |
|
Диапазон измерений постоянного напряжения, В |
30 |
|
Диапазон измерений постоянного тока, мА |
24 |
|
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения, В |
±(0,01 % от ИВ +0,002 В) |
|
Пределы допускаемой абсолютной погрешности измерений постоянного тока, мА |
±(0,01 % от ИВ +0,002 мА) |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
220 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, не более, мм: - длина |
330 |
|
- ширина |
330 |
|
- высота |
305 |
|
Масса, кг, не более |
15 |
|
Рабочая среда |
Воздух, азот (99,5%) |
|
Срок службы, лет, не менее |
10 |
|
Наработка до метрологического отказа, ч |
Не ниже 50000 |
