Номер по Госреестру СИ: 71574-18
71574-18 Молотки ударные для модальных испытаний
(086Е80, 086С01, 086С02, 086С03, 086С04, 086D05, 086D20, 086D50)
Назначение средства измерений:
Молотки ударные для модальных испытаний моделей 086Е80, 086С01, 086С02, 086С03, 086С04, 086D05, 086D20, 086D50 (далее - молотки) предназначены для измерений динамической силы, возбуждённой ударом молотка по испытуемому элементу конструкции (лопатки турбокомпрессоров, металлические листовые элементы, рамы автомобилей, детали машин).
Внешний вид.
Молотки ударные для модальных испытаний
Рисунок № 1
Внешний вид.
Молотки ударные для модальных испытаний
Рисунок № 2
Внешний вид.
Молотки ударные для модальных испытаний
Рисунок № 3
Внешний вид.
Молотки ударные для модальных испытаний
Рисунок № 4
Внешний вид.
Молотки ударные для модальных испытаний
Рисунок № 5
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к молоткам ударным для модальных испытаний моделей 086Е80, 086С01, 086С02, 086С03, 086С04, 086D05, 086D20, 086D50Техническая документация фирмы «PCB Piezotronics».
Изготовитель
Фирма «PCB Piezotronics», США
Адрес: 3425 Walden Avenue, Depew, NY 14043, USA
Тел.: 716-684-0001
E-mail: info@pcb.com
Заявитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
Адрес: г. Москва, Малый Гнездниковский переулок, дом № 12, помещение 1, комната 4
Тел.: +7 (495) 642-49-14
E-mail: info@alphatechgroup.ru
ИНН 9710010659
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия молотка состоит в преобразовании пьезоэлектрическим преобразователем, установленным в ударной части молотка динамической силы, возникающей в момент удара молотка по испытуемой конструкции в электрический сигнал для дальнейшего измерения, преобразования, обработки и анализа.
Конструктивно молоток состоит из рукоятки с закреплённой на ней ударной части. Ударная часть состоит из бойка с закреплённым на нём пьезоэлектрическим преобразователем динамической силы, набора сменных наконечников различной твёрдости для реализации требуемого частотного диапазона ударного воздействия. На торце рукоятки молотка установлен электрический разъём BNC для кабельного подключения к регистрирующей аппаратуре.
Ударные молотки моделей 086Е80, 086С01, 086С02, 086С03, 086С04, 086D05, 086D20, 086D50 имеют однотипную конструкцию, различаются масса-габаритными параметрами, диапазоном измерений и коэффициентом преобразования.
Общий вид средства измерений представлен на рисунках 1-4.

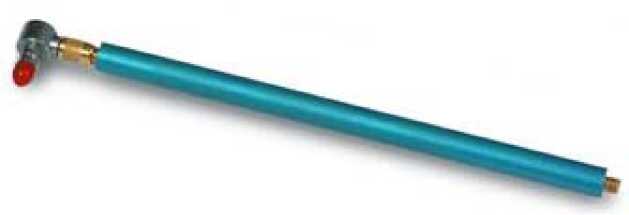

Рисунок 1 - Общий вид молотка ударного модели 086Е80

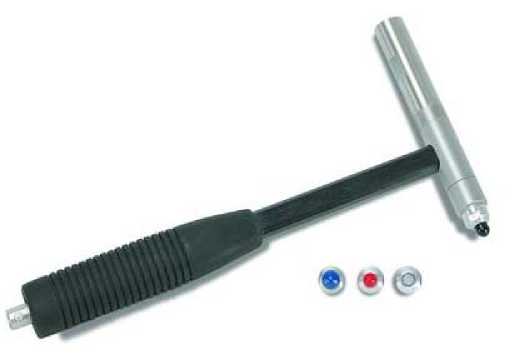

Рисунок 2 - Общий вид молотков ударных моделей 086С01, 086С02, 086С03, 086С04

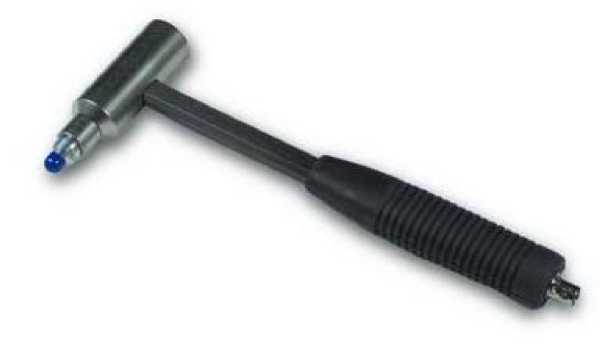

Рисунок 3 - Общий вид молотка ударного модели 086D05

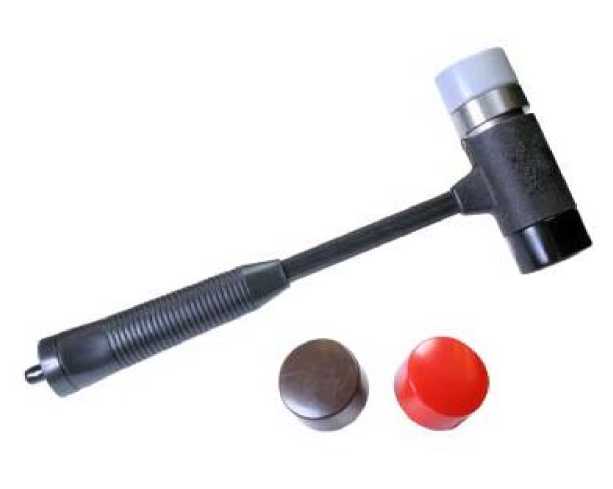

Рисунок 3 - Общий вид молотка ударного модели 086D20

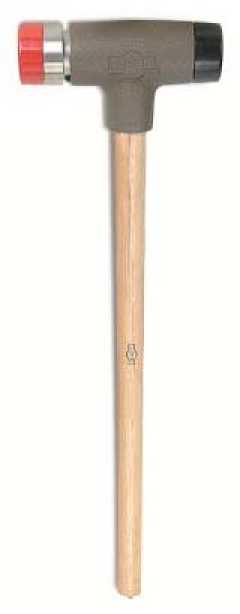

Рисунок 4 - Общий вид молотка ударного модели 086D50
Программное обеспечение отсутствует.
Таблица 1 -
Наименование характеристики |
Значение |
Модель 086Е80 | |
Диапазон измерений силы, Н |
от 1 до 222 |
Диапазон рабочих частот, Гц |
от 1 до 20000 |
Номинальный коэффициент преобразования, мВ/Н |
22,5 |
Отклонение от номинального коэффициента преобразования, %, не более |
±20 |
Диаметр ударной части молотка, мм |
6,3 |
Масса молотка, г |
4,8 |
Условия эксплуатации: Диапазон рабочих температур, °С |
от -20 до +80 |
Средняя наработка на отказ, ч, не менее |
87600 |
Средний срок службы, лет |
10 |
Модель 086С01 | |
Диапазон измерений силы, Н |
от 1 до 350 |
Диапазон показаний силы, Н |
от 1 до 444 |
Диапазон рабочих частот, Гц |
от 1 до 9500 |
Номинальный коэффициент преобразования, мВ/Н |
11,2 |
Отклонение от номинального коэффициента преобразования, %, не более |
±15 |
Диаметр ударной части молотка, мм |
15,7 |
Масса молотка, г |
100 |
Условия эксплуатации: Диапазон рабочих температур, °С |
от -20 до +80 |
Средняя наработка на отказ, ч, не менее |
87600 |
Средний срок службы, лет |
10 |
Модель 086С02 | |
Диапазон измерений силы, Н |
от 1 до 350 |
Диапазон показаний силы, Н |
от 1 до 444 |
Диапазон рабочих частот, Гц |
от 1 до 8000 |
Номинальный коэффициент преобразования, мВ/Н |
11,2 |
Отклонение от номинального коэффициента преобразования, %, не более |
±15 |
Диаметр ударной части молотка, мм |
15,7 |
Масса молотка, г |
160 |
Условия эксплуатации: Диапазон рабочих температур, °С |
от -20 до +80 |
Средняя наработка на отказ, ч, не менее |
87600 |
Средний срок службы, лет |
10 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Модель 086С03 | |
Диапазон измерений силы, Н |
от 1 до 350 |
Диапазон показаний силы, Н |
от 1 до 2224 |
Диапазон рабочих частот, Гц |
от 1 до 8000 |
Номинальный коэффициент преобразования, мВ/Н |
2,25 |
Отклонение от номинального коэффициента преобразования, %, не более |
±15 |
Диаметр ударной части молотка, мм |
15,7 |
Масса молотка, г |
160 |
Условия эксплуатации: Диапазон рабочих температур, °С |
от -20 до +80 |
Средняя наработка на отказ, ч, не менее |
87600 |
Средний срок службы, лет |
10 |
Модель 086С04 | |
Диапазон измерений силы, Н |
от 1 до 350 |
Диапазон показаний силы, Н |
от 1 до 4448 |
Диапазон рабочих частот, Гц |
от 1 до 8000 |
Номинальный коэффициент преобразования, мВ/Н |
1,1 |
Отклонение от номинального коэффициента преобразования, %, не более |
±15 |
Диаметр ударной части молотка, мм |
15,7 |
Масса молотка, г |
160 |
Условия эксплуатации: Диапазон рабочих температур, °С |
от -20 до +80 |
Средняя наработка на отказ, ч, не менее |
87600 |
Средний срок службы, лет |
10 |
Модель 086D05 | |
Диапазон измерений силы, Н |
от 1 до 350 |
Диапазон показаний силы, Н |
от 1 до 22240 |
Диапазон рабочих частот, Гц |
от 1 до 5000 |
Номинальный коэффициент преобразования, мВ/Н |
0,23 |
Отклонение от номинального коэффициента преобразования, %, не более |
±15 |
Диаметр ударной части молотка, мм |
25 |
Масса молотка, г |
320 |
Условия эксплуатации: Диапазон рабочих температур, °С |
от -20 до +80 |
Средняя наработка на отказ, ч, не менее |
87600 |
Средний срок службы, лет |
10 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Модель 086D20 | |
Диапазон измерений силы, Н |
от 1 до 350 |
Диапазон показаний силы, Н |
от 1 до 22240 |
Диапазон рабочих частот, Гц |
от 1 до 1000 |
Номинальный коэффициент преобразования, мВ/Н |
0,23 |
Отклонение от номинального коэффициента преобразования, %, не более |
±15 |
Диаметр ударной части молотка, мм |
51 |
Масса молотка, кг |
1,1 |
Условия эксплуатации: Диапазон рабочих температур, °С |
от -20 до +80 |
Средняя наработка на отказ, ч, не менее |
87600 |
Средний срок службы, лет |
10 |
Модель 086D50 | |
Диапазон измерений силы, Н |
от 1 до 350 |
Диапазон показаний силы, Н |
от 1до 22240 |
Диапазон рабочих частот, Гц |
от 1 до 750 |
Номинальный коэффициент преобразования, мВ/Н |
0,23 |
Отклонение от номинального коэффициента преобразования, %, не более |
±15 |
Диаметр ударной части молотка, мм |
76 |
Масса молотка, кг |
5,5 |
Условия эксплуатации: Диапазон рабочих температур, °С |
от -20 до +80 |
Средняя наработка на отказ, ч, не менее |
87600 |
Средний срок службы, лет |
10 |
