Наименование

Обозначение

Количество

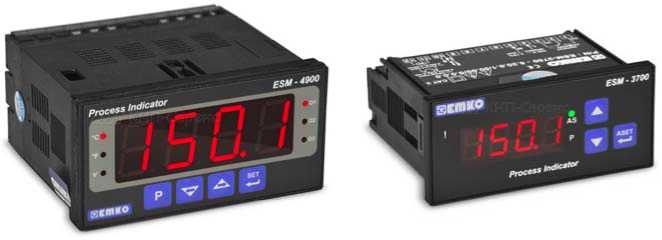

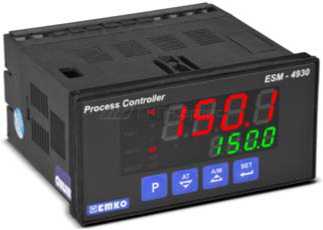

Измеритель-регулятор

ESM-xx00 (ESM-xx20, ESM-xx50, ESM-xx30, ESM-3700, ESM-4435);

Eco LITE (Eco PID, Eco HR)

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 2411-0155- 2018

1 экз.

Наименование характеристики

З

Значение

ESM-

xx00

ESM-

4435

ESM-

xx30

ESM-

xx50

ESM-

xx20

ESM-3700

1

2

3

4

5

6

7

Диапазон измерений входного сигнала типа первичного измерительного преобразователя¹⁾ ТС в температурном эквивален^{те, °С}                _-1

Pt100 (а=0,00385 °С^-1) 50М (а=0,00428 °C^-1)

от -200 до +650 от -180 до +200

-

ТП в температурном эквиваленте, °С

-

Тип К (NiCr-Ni)

Тип J (Fe-CuNi)

Тип S (PtRh-Pt)

Тип R (PtRh-Pt)

Тип T (Cu-CuNi)

Тип L (Fe-CuNi)

от -150 до +1300

от -100 до +900

от 0 до +1700

от 0 до +1700

от -150 до +400

от -100 до +800

Тип Е (NiCr-CuNi) ²⁾

Тип N (NiCrSi-NiSi) ²⁾

от -100 до +700

-

от -150 до +1300

-

УАС силы постоянного тока, мА³⁾

от 4 до 20; от 0 до 20

-

от 4 до 20;

от 0 до 20

УАС напряжения постоянного тока, В³⁾

от 0 до 0,05; от 0 до 5; от 0 до 10

-

от 0 до 0,06; от 0 до 1; от 0 до 10

1

2

3

4

5

6

7

Пределы допускаемой приведенной к диапазону измерений погрешности преобразования сигналов ТС, ТП и УАС напря-жения⁴⁾, %

±0,25

±0,5

Пределы допускаемой приведенной к диапазону измерений погрешности преобразования

УАС тока⁴⁾, %

±0,7

-

±0,5

Примечание: 1) При выборе режима измерений с разрешением 0,1°C верхний предел измерений термопар K, S, R, N составляет +999,9 °С

• 2) Термопары типа Е и N не применяются в модификации ESM-хх20

• 3) Диапазон отображения в единицах задаваемой величины, пропорциональной входному УАС: от -1999 до 9999;

• 4) Погрешность нормирована без учета погрешности первичных преобразователей

Наименование характеристики

Значение

Тип первичных измерительных преобразователей

Диапазоны измерений в температурном эквиваленте,°С

Пределы допускаемой абсолютной погрешности преобразования,¹’^'

1

2

3

ТС

Pt100 (а=0,00385 °С^-1)

от -19,9 до +99,9; от -199 до +650

±2,1

±3,0

50М (а=0,00428 °C^-1)

от -19,9 до +99,9;

от-180 до +200

±2,1

±3,0

ТП

Тип К (NiCr-Ni)

от -19,9 до +99,9; от -150 до +999

±3,1

±4,0

Тип J (Fe-CuNi)

от -19,9 до +99,9; от -100 до +900

±3,1

±4,0

Тип S (PtRh-Pt)

от 0,0 до +99,9; от 0 до +999

±3,1

±4,0

Тип R (PtRh-Pt)

от 0,0 до +99,9; от 0 до +999

±3,1

±4,0

Тип T (Cu-CuNi)

от -19,9 до +99,9; от -150 до +400

±3,1

±4,0

Тип L (Fe-CuNi)

от -19,9 до +99,9; от -100 до +800

±3,1

±4,0

Примечание:

1) Погрешность нормирована без учета первичных преобразователей

Наименование характеристики

Значение

ESM-

xx00

ESM-

4435

ESM-

xx30

ESM-

xx50

ESM-

xx20

ESM-3700

1

2

3

4

5

6

7

Компенсация

ТС (сопротивление линии), Ом

ТП

до 10

автоматическая

-

Методы регулирования выходного сигнала

двухпозиционный

-

ручной

-

-

-

пропорциональный (П пропорционально -интегральный (ПИ), пропорционально -дифференциальный (П пропорционально - интегр дифференциальный (ПИ

),

Д),

льно -

Д)

-

Габаритные размеры¹^ мм, не более

96 х 96 х 117

Масса¹⁾, кг, не более

0,4

Напряжение питания¹⁾ постоянным током, В переменным током, В частотой, Гц

12; 24

24 (±10 %); 115 (±10 %); 230 (±10 %); от 110 до 240 50/60

Потребляемая мощность, В^А, не более

6

3

1,5

Условия эксплуатации:

• - диапазон температуры окружающего воздуха, °С

• - диапазон относительной влажности окружающего воздуха, %

• - диапазон атмосферного давления, кПа

от 0 до +50

от 0 до 90 (без конденсации)

от 86,6 до 106,7

Средний срок службы, лет

Средняя наработка на отказ, ч

10

85000

Примечание:

1) Габаритные размеры, масса и напряжение питания прибора зависит от исполнения модификации приборов

Наименование характеристики

Значение

Модификации

Eco-Lite

Eco-PID

Eco-HR

1

2

3

4

Компенсация сопротивление проводов для ТС , Ом Компенсация температуры холодного спая для ТП

до 10

автоматическая

Методы регулирования выходного сигнала

двухпозиционный

пропорциональный (П), пропорционально - интегральный (ПИ), пропорционально - дифференциальный (ПД), пропорционально - интегрально -дифференциальный (ПИД)

Габаритные размеры¹^ мм, не более

48 х 48 х 90

Масса, кг, не более

0,2

Напряжение питания¹⁾ постоянным током, В переменным током, В частотой, Гц

от 10 до 30

115 (±10 %); 230 (±10 %); 50/60

Потребляемая мощность, В^А, не более

2

Условия эксплуатации:

• - диапазон температуры окружающего воздуха, °С

• - диапазон относительной влажности окружающего воздуха, %

• - диапазон атмосферного давления, кПа

от 0 до +50

от 0 до 90 (без конденсации) от 86,6 до 106,7

Средний срок службы, лет Средняя наработка на отказ, ч

10

85000

Примечание:

1) Напряжение питания прибора зависит от исполнения модификации
