Номер по Госреестру СИ: 71526-18
71526-18 Трансформаторы тока
(AS 12/150, AS 24/180, AN 36/250)
Назначение средства измерений:
Трансформаторы тока AS 12/150; AS 24/180; AN 36/250 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, сигнализации и управления в сетях переменного тока с частотой 50 или 60 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на табличку технических данных трансформаторов методом трафаретной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока AS 12/150; AS 24/180; AN 36/250
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» Техническая документация изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
-
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на трансформаторы и (или) на корпус трансформаторов.
Изготовитель
«MINEL ENERGY d.o.o.», Сербия
Адрес: Pancevacki put 36, 23000 Zrenjanin, Serbia.
Телефон: +381 23 544 902
E-mail: office@minelfepo.com
Web-сайт: www.minelfepo.com
Заявитель
ООО «МИНЕЛ ЭНЕРДЖИ»
ИНН 7726403517
Адрес: 117105 г. Москва, Варшавское ш, д.1, стр.6, этаж 3, комната 18
Телефон: +79104909311
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей.
Трансформаторы имеют литой корпус, изготовленный на основе эпоксидного компаунда. Выводы вторичных обмоток и вывод заземления расположены внизу трансформаторов и закрыты защитной крышкой. Маркировка первичной и вторичных обмоток, а также нумерация вторичных обмоток трансформаторов рельефная, выполняется компаундом при заливке корпуса трансформаторов.
Табличка с паспортными данными расположена на нижней части корпуса трансформаторов.
Трансформаторы выпускаются в следующих модификациях: AS 12/150, AS 12/180, AN 36/250, которые отличаются метрологическими и техническими характеристиками.
Трансформаторы AS 12/150 имеют исполнения AS 12/150-b0, AS 12/150-b1, AS 12/150-b2, AS 12/150-b4, различающиеся длиной корпуса и количеством вторичных обмоток.
Трансформаторы AS 24/180 имеют исполнения AS 24/180-b1, AS 24/180-d1, AS 24/180-b2, AS 24/180-b3, AS 24/180-d4, которые различаются длиной и шириной корпуса.
Трансформаторы AN 36/250 имеют исполнения AN 36/250-d2, AN 36/250-f2, которые различаются шириной корпуса.
Все исполнения трансформаторов возможно выполнить с двумя первичными обмотками, при подключении которых параллельно или последовательно, можно получить два коэффициента трансформации в одном трансформаторе. Возможно также исполнение с одним выводом первичной обмотки, но с двумя выводами вторичной обмотки, также для получения двух коэффициентов трансформации.
Все исполнения трансформаторов могут иметь разделительные барьеры (стенки) в верхней части корпуса, в зависимости от заказа.
Общий вид трансформаторов серии AS 12/150 с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1. Общий вид трансформаторов серии AS 24/180 с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 2. Общий вид трансформаторов серии AN 36/250 с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 3. Общий вид трансформаторов с разделительными барьерами указан на рисунке 4.
Место пломбирования
поверки
Место нанесения знака

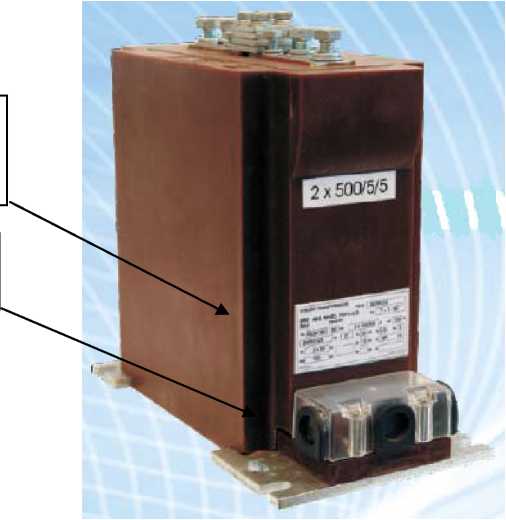

Рисунок 1 - Общий вид трансформаторов серии AS 12/150 с местами пломбировки от несанкционированного доступа и нанесения знака поверки
Место нанесения знака поверки
Место пломбирования

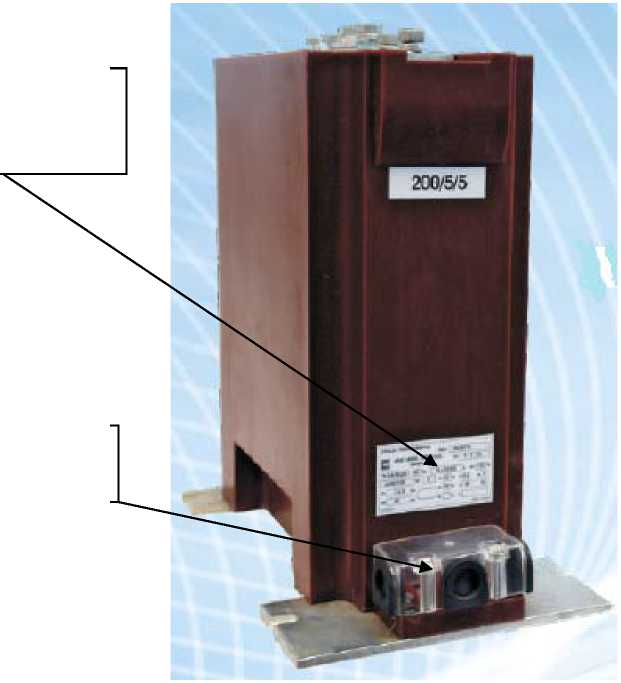

Рисунок 2 - Общий вид трансформаторов серии AS 24/180 с местами пломбировки от несанкционированного доступа и нанесения знака поверки
поверки
Место нанесения знака
Место пломбирования

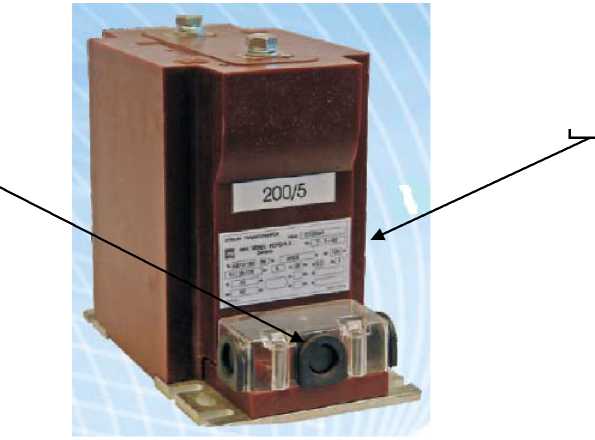

Рисунок 3 - Общий вид трансформаторов серии AN 36/250 с местами пломбировки от несанкционированного доступа и нанесения знака поверки

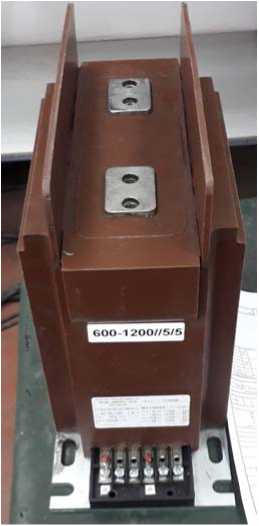

Рисунок 4 - Общий вид трансформаторов с разделительными барьерами на верхней части корпуса
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики трансформаторов представлены в таблице 1. Габаритные размеры трансформаторов представлены в таблице 2.
аблица 1 - трансформаторов
Наименование характеристики |
Значение | ||
AS 12/150 |
AS 24/180 |
AN 36/250 | |
Наибольшее рабочее напряжение имах, кВ |
12 |
24 |
42 |
Номинальный первичный ток, 11ном, А |
от 5 до 2500 |
от 5 до 2500 |
от 5 до 2000 |
Номинальный вторичный ток, 12ном, А |
1; 5 | ||
Номинальная частота переменного тока, fHOM, Гц |
50; 60 |
50 |
50; 60 |
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2=1, В-А |
от 1 до 5 | ||
Номинальная вторичная нагрузка S2hom с индуктивноактивным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 30 | ||
Количество вторичных обмоток для измерений |
от 1 до 6 | ||
Классы точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,2; 0,2S; 0,5; 0,5S; 1 | ||
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений |
5; 10 | ||
Количество вторичных обмоток для защиты |
от 1 до 6 | ||
Класс точности вторичной обмотки для защиты по ГОСТ 7746-2015 |
5P;10P | ||
Номинальная предельная кратность Кном вторичных обмоток для защиты, не более |
5; 10; 15; 20; 30 | ||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха) |
У3 (от -45 до +55 °С) | ||
Масса, кг, не более |
от 16 до 28 |
от 18 до 38 |
от 38 до 48 |
Средний срок службы, лет, не менее |
40 | ||
Средняя наработка на отказ, ч |
350000 |
Таблица 2 - Габаритные размеры исполнений трансформаторов
Наименование исполнения |
Длина, мм |
Ширина, мм |
Высота, мм |
AS 12/150-b0 |
191 |
149 |
220 |
AS 12/150-b1 |
219 |
149 |
220 |
AS 12/150-b2 |
299 |
149 |
220 |
AS 12/150-b4 |
419 |
149 |
220 |
AS 24/180-b1 |
191 |
149 |
280 |
AS 24/180-d1 |
191 |
179 |
280 |
AS 24/180-b2 |
219 |
149 |
280 |
AS 24/180-b3 |
299 |
149 |
280 |
AS 24/180-d4 |
316 |
179 |
280 |
AN 36/250-d2 |
349 |
179 |
390 |
AN 36/250-f2 |
349 |
224 |
390 |
