Номер по Госреестру СИ: 71513-18
71513-18 Датчики весоизмерительные
(PR 6261)
Назначение средства измерений:
Датчики весоизмерительные PR 6261 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на маркировочную табличку на корпусе датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным PR 6261ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация фирмы «Minebea Intec GmbH», Германия
Поверка
Поверкаосуществляется по документу Приложение ДА «Методика поверки» ГОСТ 8.631-2013.
Основные средства поверки:
рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Изготовитель
Фирма «Minebea Intec GmbH», ГерманияАдрес: Meiendorfer Strasse 205A, 22145 Hamburg, Germany
Телефон: +49.40.67960-238, факс: +49.40.67960-500
E-mail: juergen.stolte@minebea-intec.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются пределами допускаемой погрешности и максимальной нагрузкой.
Пломбирование датчиков весоизмерительных PR 6261 не предусмотрено.

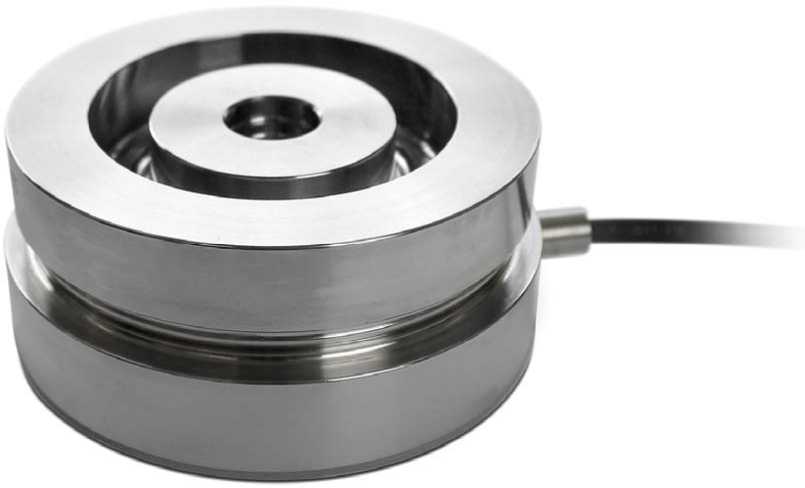

Рисунок 1 - Внешний вид датчика весоизмерительного PR6261

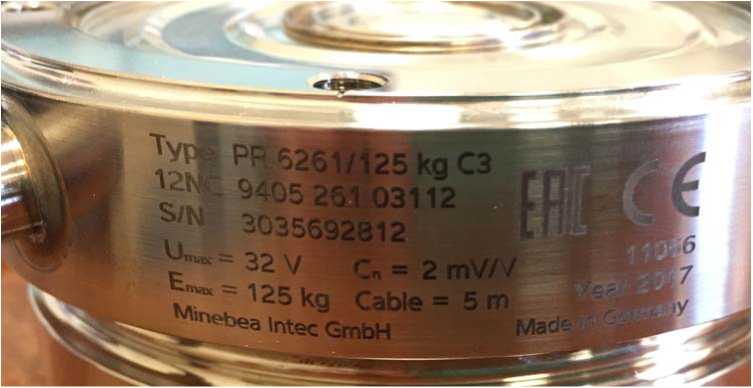

Маркировка датчиков производится на фирменной наклейке или непосредственно на корпусе датчика (рисунок 2), на которой нанесены:
- торговая марка изготовителя;
- обозначение весоизмерительного датчика;
- серийный номер;
- максимальное значение напряжения питания Umax;
- максимальная нагрузка Emax;
- номинальный выходной сигнал Cn;
- длина кабеля;
- год выпуска датчика;
- знак утверждения типа.
Рисунок 2 - Маркировка датчиков
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ 8.631-2013 |
С |
Максимальное число поверочных интервалов, nmax = Emax /v |
3000 |
Максимальная нагрузка, Emax, кг |
125, 250, 500, 1000, 2000, 3000, 4000 |
Минимальная нагрузка, Emin, кг |
0 |
Минимальный поверочный интервал, vmin, кг |
Emax /14000 |
Доля от пределов допускаемой погрешности весов, pLC |
0,7 |
Значение поверочного интервала v, кг |
Emax/nmax |
Относительный выходной сигнал при Emax, мВ/В |
2,0 |
Значение входного сопротивления датчиков, Ом |
1080±10 |
Значение выходного сопротивления датчиков, Ом |
1010±1 |
Предельные значения температуры, °С |
от -10 до +40 |
Обозначение по влажности |
СН |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры средства измерений, мм, не более
|
42 95 |
Масса, кг, не более |
1,7 |
Напряжение питания постоянного тока, В |
от 4 до 32 |
Средний срок службы, лет |
10 |
Вероятность безотказной работы за 2000 ч |
0,9 |
Маркировка взрывозащиты |
0Ex ia IIC T6 2Ex nA IIC T6 X Ex tc IIIC T85°C X Ex ta IIIC T160°C X |
Таблица 3 - Пределы допускаемых погрешностей датчиков
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500v включ. |
±0,35v |
св. 500v до 2000v включ. |
±0,70v |
св. 2000v |
±1,05v |
