Номер по Госреестру СИ: 71486-18
71486-18 Машины координатные измерительные
(Leitz Reference)
Назначение средства измерений:
Машины координатные измерительные Leitz Reference (далее - машины) предназначены для ручных и автоматических трехмерных измерений геометрических параметров изделий сложной формы.
Внешний вид.
Машины координатные измерительные

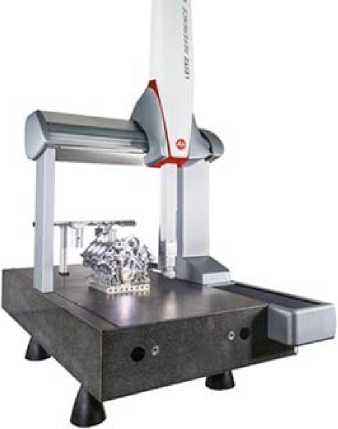

Рисунок № 1
Внешний вид.
Машины координатные измерительные

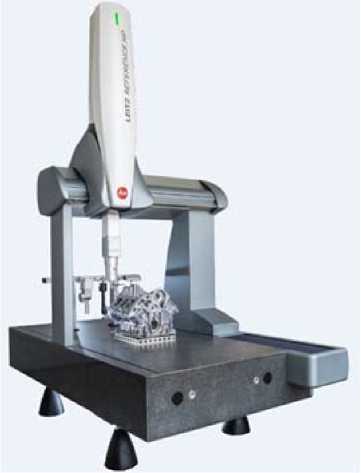

Рисунок № 2
Программное обеспечение
Машины оснащаются программным обеспечением PC-DMIS и/или Quindos7 (далее -ПО), специально разработанным для задач, решаемых на машине.
ПО являются стандартными для ручного и микропроцессорного измерений деталей с правильными ограничивающими поверхностями и сложной геометрической формой. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Главной защитой PC-DMIS является USB-ключ-заглушка HASP или электронный ключ LMS (ПО, направленное на борьбу с нарушением авторских прав и компьютерным пиратством), использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизированное использование ПО.
Главной защитой Quindos7 является лицензионный файл, который привязывается к MAC-адресу компьютера.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения PC-DMIS
Идентификационное наименование ПО |
PC-DMIS |
Номер версии (идентификационный номер) ПО, не ниже |
2017 R1 |
Цифровой идентификатор ПО |
2460579F30F46D3E5D9FFBC4A0251874 |
Другие идентификационные данные (если имеются) |
MD5 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные программного обеспечения Quindos7
Идентификационное наименование ПО |
Quindos7 |
Номер версии (идентификационный номер) ПО, не ниже |
Q7.12.16361-R-0 |
Цифровой идентификатор ПО |
40A91B3F0C85913F794C374A120EB63B1) B23F0AA76566D34380837EF98F4E51152) |
Другие идентификационные данные (если имеются) |
MD5 |
|
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Лист № 3 Всего листов 9
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным Leitz Reference
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от Е10'9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Hexagon Metrology GmbH», Германия
Поверка
Поверкаосуществляется по документу МП АПМ 33-17 «Машины координатные измерительные Leitz Reference. Методика поверки», утвержденному ООО «Автопрогресс-М» 16.08.2017 г.
Основные средства поверки:
-
- рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 - меры длины концевые плоскопараллельные;
-
- мера для поверки систем координатно-измерительных ROMER Absolute Arm, сфера, (рег. № 64593-16);
-
- секундомер механический СОСпр-2б-2-000, (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Hexagon Metrology GmbH», Германия
Адрес: Siegmund-Hiepe-Strasse 2-12, D-35578 Wetzlar, Germany
Тел.: +49 6441 207 0, факс: +49 6441 207 122
E-mail: contact.de.mi@hexagon.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.
Конструктивно машины являются машинами портального типа с подвижным порталом. Машины состоят из станины, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, встроенных измерительных шкал, персонального компьютера. Станина машин имеет регулируемые опоры для установки по уровню. Электрическая коммутация узлов машин монтируется в распределительном шкафу, поставляемом с машинами.
Машины оснащаются контактными датчиками разных видов в зависимости от требований заказчика (см. таблицу 3). В комплект поставки машин входит калибровочная сфера для контактных щупов.
Машины комплектуются системой температурной компенсации и штативом для смены щупов. Машины также могут комплектоваться пневматическим демпфером для компенсации внешних вибраций, поворотным столом, устройством автоматической смены датчиков SENMATION, автоматическим датчиком контроля температуры измеряемого изделия, а также опцией XT для работы в расширенном диапазоне температур.
Машины выпускаются в нескольких исполнениях, которые различаются между собой техническими и метрологическими характеристиками.
Управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления.
Общий вид машин представлен на рисунках 1 и 2.
Рисунок 1 - Общий вид машин координатных измерительных Leitz Reference HP
Рисунок 2 - Общий вид машин координатных измерительных Leitz Reference Xi
Пломбирование машин не предусмотрено.
Таблица 9 -
Наименование |
Обозначение |
Количество |
Машина координатная измерительная Leitz Reference |
1 шт. | |
Электронный пульт для ручного управления |
1 шт. | |
Контактный датчик |
1 шт.1-* | |
Набор сферических контактных щупов и удлинителей |
1 шт.1) | |
Калибровочная сфера диаметр от 15 до 30 мм |
1 шт. | |
Распределительный шкаф |
1 шт. | |
Система температурной компенсации |
1 шт. | |
Пневматический демпфер |
1 шт.1) | |
Поворотный стол |
1 шт.1) | |
Штатив для смены щупов |
1 шт. | |
Программное обеспечение PC-DMIS, Quindos7 |
1 шт.1) | |
Руководство по эксплуатации |
1 экз. | |
Персональный компьютер |
1 шт. |
Наименование |
Обозначение |
Количество |
USB-ключ-заглушка HASP или электронный ключ LMS для PC-DMIS |
- |
1 шт.1-* |
Лицензионный файл для Quindos7 |
- |
1 шт.1* |
Методика поверки |
МП АПМ 33-17 |
1 экз. |
1? - по заказу |
Таблица 3 - Диапазон измерений и дискретность отсчёта
Исполнение машин |
Датчик |
Диапазон измерений линейных размеров по оси, мм |
Дискретность отсчёта, мкм | ||
X |
Y |
Z | |||
НР 5.4.3 |
HP-S-X3C HP-S-XM4 |
500 |
400 |
300 |
0,005 |
Xi 5.4.3 |
HP-S-X3C ИР-Б-Х1Н1) |
500 |
400 |
300 | |
НР 7.7.5 |
HP-S-X3C HP-S-ХШ0 |
700 |
700 |
500 | |
Xi 7.7.5 |
HP-S-X3C HP-S-ХШ1) |
700 |
700 |
500 | |
НР 10.7.6 |
LSP-S2 Scan+ |
1000 |
700 |
590 | |
Xi 10.7.6 |
HP-S-X5-HD |
1000 |
700 |
580 | |
HP-S-X3C |
1000 |
700 |
600 | ||
HP-S-Xrn^ |
1000 |
700 |
650 | ||
НР 12.9.7 |
LSP-S2 Scan+ |
1200 |
900 |
700 | |
Xi 12.9.7 |
HP-S-X5-HD |
1200 |
900 |
690 (590)2) | |
HP-S-X3C |
1200 |
900 |
700 | ||
HP-S-Xrn^ |
1200 |
900 |
760 (635)2) | ||
НР 15.9.7 |
LSP-S2 Scan+ |
1500 |
900 |
680 (650)2) | |
Xi 15.9.7 |
HP-S-X5-HD |
1500 |
900 |
670 (550)2) | |
HP-S-X3C |
1500 |
900 |
770 | ||
HP-S-Xrn^ |
1500 |
900 |
770 (620)2) | ||
НР 20.9.7 |
LSP-S2 Scan+ |
2000 |
900 |
700 | |
Xi 20.9.7 |
HP-S-X5-HD |
2000 |
900 |
690 (590)2) | |
HP-S-X3C |
2000 |
900 |
700 | ||
HP-S-Xrn^ |
2000 |
900 |
760 (635)2) | ||
НР 15.12.9 |
LSP-S2 Scan+ |
1500 |
1200 |
900 | |
НР 22.12.9 |
LSP-S2 Scan+ |
2200 |
1200 |
900 | |
Xi 15.12.10 |
HP-S-X5-HD HP-S-X3C |
1500 |
1200 |
900 (820)2) | |
HP-S-Xrn^ |
1500 |
1200 |
1000 (800)2) | ||
Xi 22.12.10 |
HP-S-X5-HD HP-S-X3C |
2200 |
1200 |
900 (820)2) | |
HP-S-Xrn^ |
2200 |
1200 |
1000 (800)2) | ||
НР 30.12.9 |
LSP-S2 Scan+ |
3000 |
1200 |
900 | |
Xi 30.12.10 |
HP-S-X5-HD HP-S-X3C |
3000 |
1200 |
900 (820)2) | |
HP-S-Xrn^ |
3000 |
1200 |
1000 (800)2) | ||
HP 40.12.9 |
LSP-S2 Scan+ |
4000 |
1200 |
900 | |
HP 45.12.9 |
LSP-S2 Scan+ |
4500 |
1200 |
900 | |
Xi 40.12.10 |
HP-S-X5-HD HP-S-X3C |
4000 |
1200 |
900 (820)2) | |
HP-S-X1H1-* |
4000 |
1200 |
1000 (800)2) | ||
Xi 45.12.10 |
HP-S-X5-HD HP-S-X3C |
4500 |
1200 |
900 (820)2) | |
HP-S-X1H1-* |
4500 |
1200 |
1000 (800)2) | ||
HP 30.15.9 |
LSP-S2 Scan+ |
3000 |
1500 |
900 | |
Xi 30.15.10 |
HP-S-X5-HD HP-S-X3C |
3000 |
1500 |
900 (820)2) | |
HP-S-Xrn^ |
3000 |
1500 |
1000 (800)2) |
Исполнение машин |
Датчик |
Диапазон измерений линейных размеров по оси, мм |
Дискретность отсчёта, мкм | ||
Xi 26.15.14 |
HP-S-X5-HD HP-S-X3C |
2600 |
1500 |
1210 (1130)2) |
0,005 |
HP-S-Xrn1) |
2600 |
1500 |
1350 (1250)2) | ||
Xi 33.15.14 |
HP-S-X5-HD HP-S-X3C |
3300 |
1500 |
1210 (1130)2) | |
HP-S-XIH1’ |
3300 |
1500 |
1350 (1250)2) | ||
|
Таблица 4 - Метрологические характеристики машин координатных измерительных Leitz Reference
НР с датчиком LSP-S2 Scan+ и Leitz Reference НР с SENMATION с датчиком HP-S-X5-HD
Наименование характеристики |
Значение | |||
Исполнение |
5.4.3 7.7.5 |
10.7.6 12.9.7
|
|
30.15.9 |
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений), (L - измеряемая длина в мм), MPEE, при температуре от +19 до +21 °С, мкм |
±(0,7+L/400) |
±(0,9+L/400) |
- |
- |
Допускаемое изменение температуры окружающего воздуха, °С/ч |
1 | |||
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений), (L - измеряемая длина в мм), MPEE, при температуре от +15 до +30 °С (с опцией XT), мкм |
- |
±(1,2+L/25 0) |
- |
- |
Допускаемое изменение температуры окружающего воздуха, °С/ч |
2 | |||
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений), (L - измеряемая длина в мм), MPEE, при температуре от +18 до +22 °С, мкм |
- |
- |
±(1,5+L/350) |
±(1,9+L/350) |
Допускаемое изменение температуры окружающего воздуха, °С/ч |
1 | |||
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений), (L - измеряемая длина в мм), MPEE, при температуре от +18 до +28 °С (с опцией XT), мкм |
- |
- |
±(1,8+L/300) |
±(2,9+L/300) |
Допускаемое изменение температуры окружающего воздуха, °С/ч |
2 |
Наименование характеристики |
Значение | |||
Исполнение |
5.4.3 |
10.7.6 |
15.12.9 |
30.15.9 |
7.7.5 |
12.9.7 |
22.12.9 | ||
15.9.7 |
30.12.9 | |||
20.9.7 |
| |||
Предел допускаемой абсолютной погрешности измерительной головки, MPEP, мкм |
0,8 |
0,9 |
1,2 |
1,6 |
Предел допускаемой абсолютной | ||||
погрешности сканирования, MPEthp/t, мкм/с |
1,4/45 |
1,4/40 |
1,6/40 |
2,2/40 |
Таблица 5 - Метрологические характеристики машин координатных измерительных Leitz Reference Xi с датчиками HP-S-X5-HD, LSP-S2 Scan+, HP-S-X3C, HP-S-X1H и Leitz Reference
Xi с SENMATION с датчиками HP-S-X5-HD, LSP-S2 Scan+, HP-S-X3C, HP-S-X1H
Наименование характеристики |
Значение | ||||
Исполнение |
5.4.3 7.7.5 |
10.7.6
|
|
30.15.10 |
|
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений), (L - измеряемая длина в мм), MPEE, при температуре от +18 до +24 °С, мкм |
±(1,1+L/350) |
±(1,2+L/350) |
±(1,7+L/350) |
±(2,2+L/350) |
±(2,8+L/350) |
Допускаемое изменение температуры окружающего воздуха, °С/ч |
1 | ||||
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений), (L -измеряемая длина в мм), MPEE, при температуре от +15 до +30 °С (с опцией XT), мкм |
- |
±(1,8+L/200) |
±(2,0+L/200) |
- |
- |
Допускаемое изменение температуры окружающего воздуха, °С/ч |
2 |
Наименование характеристики |
Значение | ||||
Исполнение |
5.4.3 7.7.5 |
10.7.6 12.9.7
|
30.12.10 40.12.10 45.12.10 |
30.15.10 |
|
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений), (L - из-меряемая длина в мм), MPEE, при температуре от +30 до +35 °С (с опцией XT), мкм |
- |
±(2,0+L/175) |
±(2,3+L/175) |
- |
- |
Допускаемое изменение температуры окружающего воздуха, °С/ч |
2 | ||||
Предел допускаемой абсолютной погрешности измерительной головки, MPEP, мкм |
1,0 |
1,1 |
1,6 |
2,0 |
2,8 |
Предел допускаемой абсолютной погрешности сканирования, MPEthp/t, мкм/с |
1,5/45 |
1,8/40 |
2,5/40 |
3,0/40 |
3,5/40 |
Таблица 6 - Метрологические характеристики машин координатных измерительных Leitz Reference НР с SENMATION с датчиком HP-S-X1H с поворотной системой HH-AS-T2.5, HH-AS-T5 и Leitz Reference Xi с SENMATION с датчиком HP-S-X1H с поворотной системой HH-AS-T2.5, HH-AS-T5
Наименование характеристики |
Значение | ||||
Исполнение |
5.4.3 7.7.5 |
10.7.6 12.9.7
|
30.12.10 40.12.10 45.12.10
|
30.15.10 |
|
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений), (L - из-меряемая длина в мм), MPEE, при температуре от +18 до +24 °С, мкм |
±(1,3+L/350) |
±(1,5+L/350) |
±(2,0+L/350) |
±(2,5+L/350) |
±(3,2+L/350) |
Наименование характеристики |
Значение | ||||
Исполнение |
5.4.3 7.7.5 |
10.7.6 12.9.7 15.9.7 20.9.7 |
15.12.10 22.12.10 30.12.10 40.12.10 45.12.10 15.12.9 22.12.9 |
30.15.10 |
26.15.14 33.15.14 |
Допускаемое изменение температуры окружающего воздуха, °С/ч |
1 | ||||
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений), (L - из-меряемая длина в мм), MPEE, при температуре от +15 до +30 °С (с опцией XT), мкм |
- |
±(1,8+L/200) |
±(2,0+L/200) |
- |
- |
Допускаемое изменение температуры окружающего воздуха, °С/ч |
2 | ||||
Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений), (L - из-меряемая длина в мм), MPEE, при температуре от +30 до +35 °С (с опцией XT), мкм |
- |
±(2,0+L/175) |
±(2,3+L/175) |
- |
- |
Допускаемое изменение температуры окружающего воздуха, °С/ч |
2 | ||||
Предел допускаемой абсолютной погрешности измерительной головки, MPEP, мкм |
1,3 |
1,5 |
1,8 |
2,5 |
3,2 |
Предел допускаемой абсолютной погрешности сканирования, MPEthp/t, мкм/с |
2,0/45 |
2,2/45 |
2,9/45 |
3,7/45 |
4,5/45 |
XT - опция для работы машины в расширенном диапазоне температур.
Таблица 7 - Габаритные размеры и масса машин координатных измерительных Leitz Reference
Исполнение |
Габаритные размеры (ДхШ*В), мм, не более |
Масса, кг, не более |
Масса измеряемой детали, кг, не более |
5.4.3 |
1405x950x2087 |
550 |
250 |
7.7.5 |
1610x1250x2601 |
1200 |
900 |
10.7.6 |
1910x1250x2773 |
1650 | |
12.9.7 |
2500x1560x3073 |
2750 |
1500 |
15.9.7 |
2755x1560x3115 |
3400 | |
20.9.7 |
3300x1560x3073 |
4550 | |
15.12.9 |
2900x1860x3422 |
5250 |
2250 |
15.12.10 |
2900x1860x3422 |
5250 | |
22.12.9 |
3650x1860x3422 |
7700 | |
22.12.10 |
3650x1860x3422 |
7700 | |
30.12.9 |
4450x1860x3512 (3422)1) |
8800 | |
30.12.10 |
4450x1860x3512 (3422)1) |
8800 | |
40.12.9 |
5450x1860x3662 (3572)1) |
14300 | |
40.12.10 |
5450x1860x3662 (3572)1) |
14300 | |
45.12.9 |
5950x1860x3662 (3572)1) |
15600 | |
45.12.10 |
5950x1860x3662 (3572)1) |
15600 | |
30.15.9 |
4450x2160x3662 (3572)1) |
12700 | |
30.15.10 |
4450x2160x3662 (3572)1) |
12700 | |
26.15.14 |
3950x2160x4545 (4455)1) |
12600 |
5000 |
33.15.14 |
4650x2160x4545 (4455)1} |
14800 |
1) - в скобках указана высота для машин с активной системой виброгашения
Таблица 8 - Основные технические характе |
ристики |
Наименование характеристики |
Значение характеристики |
Потребляемая мощность, кВт, не более |
0,6 |
Условия эксплуатации: - относительная влажность воздуха, % |
от 30 до 70 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
+10 % 230 -10 % |
- частота переменного тока, Гц |
50±1 |
