Номер по Госреестру СИ: 71452-18
71452-18 Вискозиметры ротационные
(FUNGILAB)
Назначение средства измерений:
Вискозиметры ротационные FUNGILAB (далее - вискозиметры) предназначены для измерений динамической вязкости и реологических характеристик жидкостей в лабораторных условиях.

Внешний вид.
Вискозиметры ротационные
Рисунок № 1

Внешний вид.
Вискозиметры ротационные
Рисунок № 2

Внешний вид.
Вискозиметры ротационные
Рисунок № 3

Внешний вид.
Вискозиметры ротационные
Рисунок № 4

Внешний вид.
Вискозиметры ротационные
Рисунок № 5

Внешний вид.
Вискозиметры ротационные
Рисунок № 6
Программное обеспечение
Вискозиметры функционируют под управлением встроенного программного обеспечения, предназначенного для управления работой вискозиметра, процессом измерений, а также хранения и обработки полученных данных. Внешнее программное обеспечение для вискозиметров модификаций SMART, EVO EXPERT, Viscolead ADV, Viscolead PRO поставляется на CD-диске. Вискозиметры модификаций V'PAD и V'COMPACT имеют внешнее программное обеспечение, установленное на планшете, входящим в комплект поставки.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО вискозиметров приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |||
Встроенное ПО модификации SMART |
Встроенное ПО модификации Viscolead ADV |
Встроенное ПО модификации Viscolead PRO |
Автономное ПО модификаций SMART, Viscolead ADV, Viscolead PRO | |
Идентификационное наименование ПО |
SMART |
Viscolead ADV |
Viscolead PRO |
Data Logger |
Номер версии (идентификационный номер) ПО |
не ниже 1.2 |
не ниже 1.2 |
не ниже 1.2 |
не ниже 2.01 |
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |
Встроенное ПО модификации EVO EXPERT |
Автономное ПО модификации EVO EXPERT | |
Идентификационное наименование ПО |
EVO EXPERT |
Fungilab Data Boss Evo |
Номер версии (идентификационный номер) ПО |
Не ниже 4.0 |
Не ниже 1.2.0 |
Таблица 3 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | ||
Встроенное ПО модификации V'PAD |
Встроенное ПО модификации V'COMPACT |
Автономное ПО модификаций V'PAD, V'COMPACT | |
Идентификационное наименование ПО |
V'PAD |
V'COMPACT |
Fungilab APP |
Номер версии (идентификаци- |
не ниже |
не ниже |
не ниже |
онный номер) ПО |
01.10 |
01.10 |
1.0.41 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на корпус вискозиметра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вискозиметрам ротационным FUNGILAB
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2302-0104-2018 «Вискозиметры ротационные FUNGILAB. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 января 2018 г.
Основные средства поверки:
- стандартные образцы вязкости жидкости ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8600-2004, ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 с погрешностью ±0,2 %;
- стандартные образцы вязкости жидкости ГСО 8604-2004, ГСО 8605-2004, ГСО 8606-2004 с погрешностью ±0,3 %;
- термометр лабораторный электронный «ЛТ-300» (рег. № № 45379-10), пределы допускаемой абсолютной погрешности измерения температуры ±0,05 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «FUNGILAB S.A.», Испания
Адрес: Constitucio, 64 - Nau 15 - Pol. Ind. Les Grases 08980 Sant Feliu de Llobregat, Barcelona Телефон: +34-93-685-35-00, факс: +34-93-685-37-50
Web-сайт: www.fungilab.com; E-mail: sales@fungilab.com
Заявитель
Общество с ограниченной ответственностью «ЛабДепо» (ООО «ЛабДепо»)
ИНН 7825488060
Адрес: 199178, г. Санкт-Петербург, пр. Малый ВО, д. 15, лит. А, пом. 2Н Телефон/факс: +7 (812)320-60-48
Web-сайт: www.labdepot.ru; E-mail: info@labdepot.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru; E-mail: info@vniim.ru
Принцип действия вискозиметров основан на измерении изменения крутящего момента вращающегося шпинделя, создаваемого исследуемым образцом. Измерение крутящего момента шпинделя определяется датчиком угла вращения по закручиванию приводной пружины. Диапазон измерения вязкости зависит от геометрии (размера и формы) применяемого шпинделя, а также от частоты его вращения.
Вискозиметры состоят из измерительного блока, набора шпинделей и штатива. Измерительный блок оснащен электродвигателем с широким диапазоном частот вращения, на вал которого устанавливается шпиндель.
Вискозиметры выпускаются в следующих модификациях SMART, EVO EXPERT, Viscolead ADV, Viscolead PRO, V'PAD, V'COMPACT, которые отличаются диапазонами измерений динамической вязкости, стандартным набором шпинделей, количеством частот вращения, наличием или отсутствием моторного блока штатива, а также наличием или отсутствием планшета.
Общий вид вискозиметров представлен на рисунках 1-6.
Пломбирование корпуса вискозиметров от несанкционированного доступа не предусмотрено.

iFungilab
Рисунок 1 - Общий вид вискозиметров модификации SMART

Рисунок 2 - Общий вид вискозиметров модификации EVO EXPERT

JFunplab
Рисунок 3 - Общий вид вискозиметров модификации Viscolead ADV

Рисунок 4 - Общий вид вискозиметров модификации Viscolead PRO

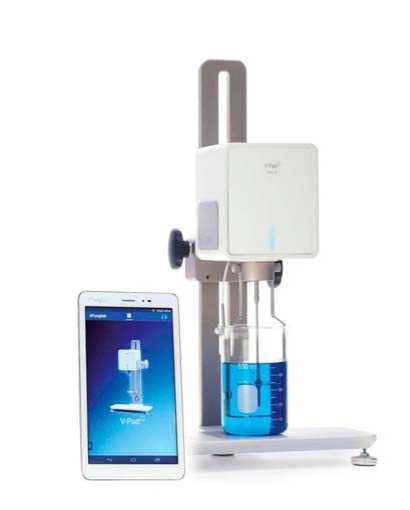

Рисунок 5 - Общий вид вискозиметров модификации V'PAD

Рисунок 6 - Общий вид вискозиметров модификации V'COMPACT
Таблица 8 -
Наименование |
Обозначение |
Количество |
Вискозиметр (основной блок) |
- |
1 шт. |
Штатив (для модификаций SMART, EVO EXPERT, Viscolead ADV, Viscolead PRO) |
1 шт. | |
Штатив с моторным блоком (для модификаций V'PAD и V'COMPACT ) |
1 шт. | |
Комплект шпинделей (4 шт. для моделей L, 6 шт. для моделей R и Н) |
не менее 1 шт. (по заказу) | |
Защитная рамка |
- |
1 шт. |
Кейс для переноски |
- |
1 шт. |
Силовой кабель |
- |
1 шт. |
Планшет (только для моделей V'PAD и V'COMPACT) |
1 шт. | |
Программное обеспечение «FUNGILAB S.A.» (предустановлено на планшете для модификаций V'PAD и V'COMPACT) |
1 шт. | |
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Методика поверки |
МП 2302-0104-2018 |
1 экз. |
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение |
Модификация |
SMART EVO EXPERT ADV |
Диапазон показаний динамической вязкости, мПа^с |
от 20 до 106000000 |
Диапазон измерений динамической вязкости, мПа^с |
от 20 до 100000 |
Пределы допускаемой относительной погрешности вискозиметра, % |
±1 |
Повторяемость результатов измерений вязкости, %, не более |
0,2 |
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение | |
Модификации |
Viscolead PRO |
V'PAD V'COMPACT |
Диапазон показаний динамической вязкости, мПа^с |
от 20 до 106000000 |
от 15 до 320000000 |
Диапазон измерений динамической вязкости, мПа^с |
от 20 до 100000 |
от 15 до 100000 |
Пределы допускаемой относительной погрешности вискозиметра, % |
±1 | |
Повторяемость результатов измерений вязкости, %, не более |
0,2 |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Модификации |
SMART |
EVO EXPERT |
Viscolead ADV |
Диапазон частоты вращения шпинделей, об/мин |
от 0,3 до 100 |
от 0,01 до 200 |
от 0,3 до 100 |
Количество частот вращения, шт |
18 |
54 |
18 |
Диапазон показаний температур исследуемых жидкостей, C |
от 0 до + 100 | ||
Интерфейс |
USB 2.0, Blue- | ||
tooth, | |||
USB 1.0 |
Wi-Fi |
USB 1.0 | |
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 | ||
- частота переменного тока, Гц |
50/60 | ||
Потребляемая мощность, В^А, не более |
25 | ||
Габаритные размеры, мм, не более: | |||
- высота |
470 | ||
- ширина |
310 | ||
- длина |
250 | ||
Масса, кг, не более |
3,1 |
4,0 | |
Условия эксплуатации: - температура окружающей среды, С |
от +15 до +30 | ||
- относительная влажность, % |
от 10 до 75 | ||
- атмосферное давление, кПа |
от 84,0 до 107,0 | ||
Средний срок службы, лет |
10 | ||
Средняя наработка на отказ, ч |
5000 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модификац9ии |
Viscolead PRO |
V'PAD V'COMPACT |
Диапазон частоты вращения шпинделей, об/мин |
от 0,01 до 200 |
от 0,01 до 250 |
Количество частот вращения, шт. |
54 |
2600 |
Диапазон показаний температур 0 исследуемых жидкостей, C |
от 0 до +100 |
от -40 до +300 |
Интерфейс |
USB 1.0 |
FREE MOBILE APP |
Продолжение таблицы 7
Наименование характеристики |
Значение | ||
Модификации |
Viscolead PRO |
V'PAD |
V'COMPACT |
Параметры электрического питания: | |||
- напряжение переменного тока, В |
от 198 до 253 | ||
- частота переменного тока, Гц |
50/60 | ||
Потребляемая мощность, В^А, не более |
25 |
25 |
60 |
Габаритные размеры, мм, не более: | |||
- высота |
470 |
500 |
600 |
- ширина |
310 |
300 |
360 |
- длина |
250 |
210 |
260 |
Масса, кг, не более |
4,0 |
4,7 |
9,2 |
Условия эксплуатации: | |||
- температура окружающей среды, С |
от +15 до +30 | ||
относительная влажность, % |
от 10 до 75 | ||
- атмосферное давление, кПа |
от 84,0 до 107,0 | ||
Средний срок службы, лет |
10 | ||
Средняя наработка на отказ, ч |
5000 |
