Номер по Госреестру СИ: 71436-18
71436-18 Системы капиллярного электрофореза
(P/ACE™ MDQ plus)
Назначение средства измерений:
Системы капиллярного электрофореза P/ACETM MDQ plus предназначены для измерений содержания органических, неорганических и биологических веществ в различных средах в соответствии с аттестованными и стандартизованными методами (методиками) измерений при использовании в сфере государственного регулирования обеспечения единства измерений методом капиллярного электрофореза после перевода их в водные и водно-органические растворы.
Внешний вид.
Системы капиллярного электрофореза
Рисунок № 1
Внешний вид.
Системы капиллярного электрофореза
Рисунок № 2
Программное обеспечение
Система обработки данных 32 Karat позволяет полностью автоматизировать выполнение анализа и осуществляет отображение, обработку и хранение полученных данных.
К метрологически значимой части ПО, используемого для систем капиллярного электрофореза P/ACETM MDQ plus, относится исполняемый файл CSMain.exe.
Метрологически значимая часть ПО выполняет следующие функции:
- управление прибором;
- установка режимов работы;
- получение электрофореграмм исследуемых проб;
- обработка и хранение результатов измерений;
- построение калибровочных зависимостей;
- проведение диагностических тестов прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
32 Karat |
32 Karat |
Номер версии (идентификационный номер) ПО |
10.2 |
не ниже 10.X |
Цифровой идентификатор ПО |
1e3c9e0fcbfd7a8e2545 7d76bad9d094 | |
Алгоритм вычисления идентификатора ПО |
MD5 |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики и на боковую панель системы капиллярного электрофореза.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.ГОСТ 31867-2012 Вода питьевая. Определение содержания анионов методом хроматографии и капиллярного электрофореза.
ГОСТ 31480-2012 Комбикорма, комбикормовое сырье. Определение содержания аминокислот (лизина, метионина, треонина, цистина и триптофана) методом капиллярного электрофореза.
ГОСТ 31941-2012 Вода питьевая. Методы определения содержания 2,4-Д.
ГОСТ 31483-2012 Премиксы. Определение содержания витаминов: В(1) (тиаминхлорида), В(2) (рибофлавина), В(3) (пантотеновой кислоты), В(5) (никотиновой кислоты и никотинамида), B(6) (пиридоксина), В(с) (фолиевой кислоты), С (аскорбиновой кислоты) методом капиллярного электрофореза.
ГОСТ Р 52995-2008 Молоко сухое. Определение содержания соевого и горохового белков с использованием капиллярного электрофореза в присутствии додецил сульфата (SDS-CE).
ГОСТ Р 53193-2008 Напитки алкогольные и безалкогольные. Определение кофеина, аскорбиновой кислоты и ее солей, консервантов и подсластителей методом капиллярного электрофореза
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам капиллярного электрофореза P/ACETM MDQ plus
Техническая документация фирмы-изготовителя SCIEX LLC, США
Поверка
Поверкаосуществляется по документу МП 009-13-18 «Системы капиллярного электрофореза P/ACE™ MDQ plus. Методика поверки», утвержденному ФГУП «ВНИИМС» 17 января 2018 г.
Основные средства поверки:
-
- государственный стандартный образец удельной энергии сгорания (бензойная кислота) ГСО 5504-90 (массовая доля бензойной кислоты не менее 99,99 %) или бензойная кислота квалификации ч.д.а. по ГОСТ 10521-78;
-
- государственный стандартный образец состава раствора хлорид-ионов ГСО 6687-93/6689-93 (массовая концентрация 1 мг/см3, ПГ ± 1%).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель системы капиллярного электрофореза.
Изготовитель
Фирма SCIEX LLC, США
Адрес: 500 Old Connecticut Path Framingham, MA 01701 USA
Телефон: 1-877-740-2129
Web-сайт: http://sciex.com
Заявитель
Общество с ограниченной ответственностью «ХИМЭКСПЕРТ» (ООО «ХИМЭКСПЕРТ») ИНН 9715005518
Адрес: 127006, г. Москва, ул. Краснопролетарская, д. 7, оф. 2
Юридический адрес: 127018, г. Москва, ул. Складочная д. 1 стр. 16 Телефон (факс): (499) 973-92-80/972-11-23
Web-сайт: http://www.khimexpert.ru
E-mail: info@khimexpert.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон (факс): (495) 437-55-77/437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип действия систем капиллярного электрофореза основан на разделение компонентов пробы в кварцевом капилляре, заполненном фоновым электролитом, под действием электрического поля и регистрации выходных сигналов, соответствующих каждому компоненту на электрофореграмме. Анализируемые вещества проходят по капилляру с разной скоростью, в зависимости от электрофоретической подвижности. Для регистрации выходных сигналов используются фотометрические или флуоресцентный детекторы.
Системы капиллярного электрофореза состоят из следующих основных элементов, собранных в едином корпусе:
-
- кварцевого капилляра, помещенного в картридж;
-
- устройства ввода пробы;
-
- высоковольтного блока;
-
- детектора (одного или нескольких из следующего списка):
-
- фотометрического с переключаемой длиной волны (UV детектор);
-
- фотометрического с диодной матрицей (PDA детектор);
-
- флуоресцентного с лазерным возбуждением (LIF детектор).
Конструктивно системы капиллярного электрофореза выполнены в виде настольных лабораторных приборов.
Внешний вид показан на рисунке 1.
место нанесения знака утверждения типа
место нанесения знака поверки

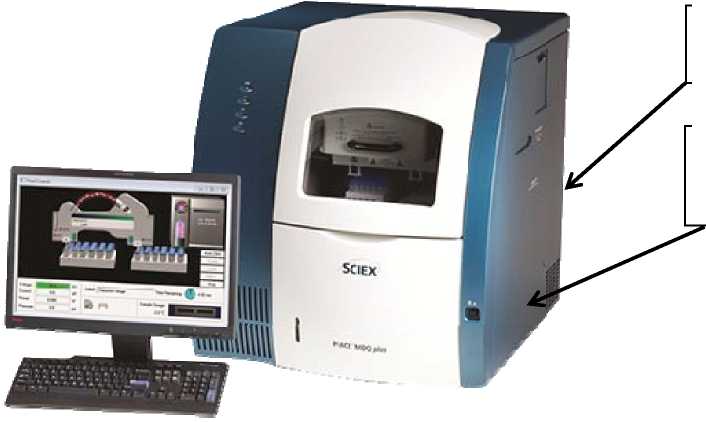

Рисунок 1 - Общий вид системы капиллярного электрофореза P/ACETM MDQ plus и обозначение места нанесения знака утверждения типа
место нанесения
знака поверки

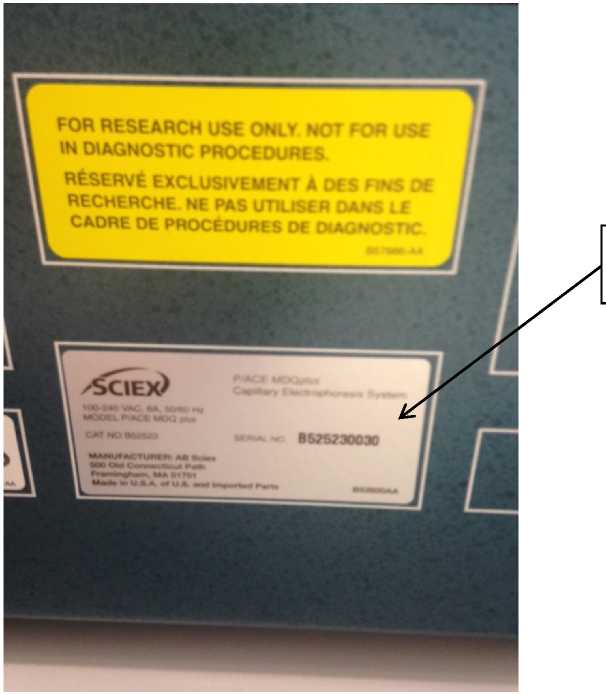

Рисунок 2 - Шильдик на задней панели системы капиллярного электрофореза P/ACETM MDQ plus и обозначение места нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Система капиллярного электрофореза с одним или несколькими детекторами: |
1шт. | |
|
- |
по заказу |
Персональный компьютер |
1 | |
Программное обеспечение 32 Karat |
1 | |
Монитор |
1 | |
Картридж OPCAL |
1 | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП 009-13-18 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон фотометрических детекторов, нм |
от 190 до 600 |
Рабочие длины волн фотометрического детектора с переключаемой длиной волны (стандартные фильтры), нм |
200, 214, 254, 230 |
Длины волн возбуждения флуоресценции, нм |
488, 635 |
Диапазон измерений интенсивности флуоресценции, отн. ед. флуоресценции |
от 0 до 1000 |
Диапазон изменения рабочего напряжения в капилляре, кВ |
от 1 до 30 |
Предел детектирования бензойной кислоты (при положительной полярности высоковольтного блока) при отношении сигнал/шум 3:1, мкг/см3, не более |
0,5 |
Предел детектирования хлорид-ионов (при отрицательной полярности высоковольтного блока) при отношении сигнал/шум 3:1, мкг/см3, не более |
1,0 |
Отношение сигнал/шум (s/n) флуоресцентного детектора с лазерным возбуждением, при вводе флуоресцеина концентрации 3,640’7 г/см3, не менее |
10000:1 |
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала по времени миграции, % |
2 |
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала по площади пика (по 5 последовательным измерениям), % |
3 |
Предел допускаемого относительного изменения выходного сигнала по площади пика за 8 часов работы, % |
10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
220±20 |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, Вт, не более |
400 |
Габаритные размеры (ДхШхВ), мм, не более |
635х721х742/9861} |
Масса, кг, не более |
85,3 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +30 |
- относительная влажность при температуре +25 °С, %, не более |
от 50 до 80 |
Средний срок службы, лет |
5 |
Средняя наработка на отказ, ч |
5000 |
1) 986 мм - высота с открытой дверцей |
