Номер по Госреестру СИ: 71184-18
71184-18 Пирометры
(Endurance)
Назначение средства измерений:
Пирометры Endurance (далее - пирометры) предназначены для бесконтактных измерений температуры объектов по их собственному тепловому излучению в диапазоне температуры от + 50 до + 3000 °C в зависимости от типа пирометра в пределах зоны, определяемой углом поля зрения.
Внешний вид.
Пирометры
Рисунок № 1
Внешний вид.
Пирометры
Рисунок № 2
Программное обеспечение
Пирометры Endurance функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации, а также просматривать техническую информацию о приборе.
Также имеется автономное ПО «Endurance Software» для персонального компьютера, которое позволяет наблюдать измерение температуры в виде таблицы или графика, сохранять измеренных данные для последующей обработки, осуществлять настройку функций встроенного ПО и определить версию встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
встроенное |
автономное | |
Идентификационное наименование ПО |
соответствует модификации прибора |
Endurance Software |
Номер версии (идентификационный номер) ПО, не ниже |
2.02.00 |
0.27.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографическим способом и на корпус прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пирометрам Endurance
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 28243-96 Пирометры. Общие технические требования
Техническая документация «Fluke Process Instruments GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 2412-0049-2018 «Пирометры Endurance. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 января 2018 г.
Основные средства поверки:
Рабочие эталоны 1 разряда единицы температуры - эталонные излучатели «черное тело» в соответствии с ГОСТ 8.558-2009.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Fluke Process Instruments GmbH», Германия
Адрес: Blankenburger str. 135, Berlin 13127 Телефон/факс 49 304 780 80/49 047 102 51
Web-сайт: www.flukeprocessinstruments.com
Заявитель
Акционерное общество «Теккно» (АО «Теккно»)
ИНН 7801136180
Адрес: 196066, г.Санкт-Петербург, Московский пр., 212
Телефон/факс: (812) 325 56 27
Web-сайт: tekkno.ru
Е-mail: info@tekkno.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия пирометров основан на измерении энергетической яркости части инфракрасного излучения, прошедшего через оптическую систему пирометра и поглощенного его приемником излучения, определении температуры по измеренному значению. Данные приборы, в зависимости от модификации, предусматривают индикацию текущих, средних и экстремальных значений температуры на жидкокристаллическом или светодиодном дисплее в цифровой форме.
Предусмотрена возможность двусторонней связи с персональным компьютером с использованием ПО.
Пирометры изготавливаются в 2 модификациях: Endurance EF и Endurance Е, различающиеся метрологическими характеристиками и конструкционными исполнениями.
Модификация Endurance ЕF имеет исполнения EF1MLTK, EF1MMTK, EF1MHTK, EF2MLTK, EF2MHTK, EF1RLTK, EF1RMTK, EF1RHTK, EF2RLTK, EF2RHTK, различающиеся метрологическими характеристиками, габаритными размерами оптического датчика и длиной волоконно-оптического кабеля и режимами измерений температуры - односпектральным и двухспектральным (исполнения EF1RLTK, EF1RMTK, EF1RHTK, EF2RLTK, EF2RHTK)
Модификация Endurance Е имеет исполнения E1MLTK, E1MHTK, E2MLTK, E2MHTK, E3MLTK, E3MHTK, E1RLTK, E1RLTK, E1RHTK, E2RLTK, различающиеся метрологическими характеристиками и методом измерений на одной длине волны или измерений на двух длинах волн (E1RLTK, E1RHTK, E2RLTK).
Общий вид средства измерений представлен на рисунках 1-2.
Схема пломбировки от несанкционированного доступа не предусмотрена.

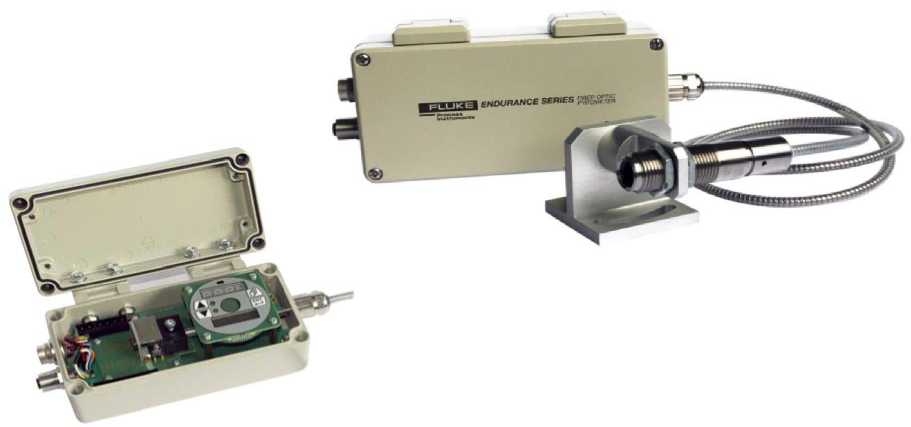

Рисунок 1 - Общий вид пирометров модификации EF

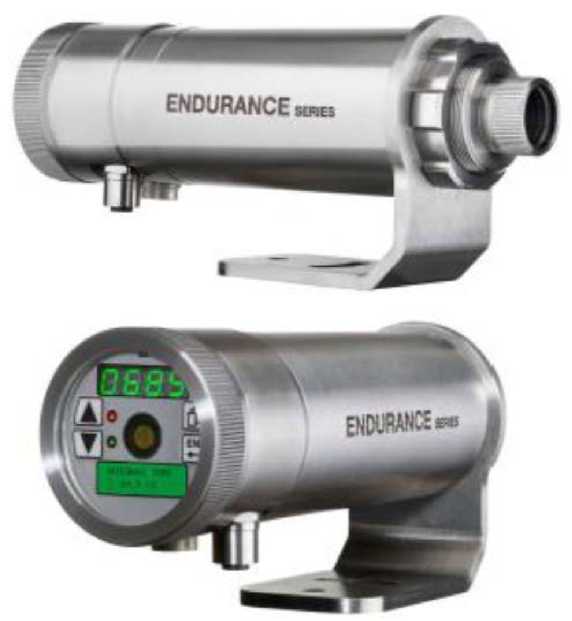

Рисунок 2 - Общий вид пирометров модификации Е
Таблица 2 - Метрологические характеристики модификации Endurance E
Наименование характеристики |
Значение | ||||||||
Исполнение |
E1MLTK |
E1MHTK |
E2MLTK |
E2MHTK |
E3MLTK |
E3MHTK |
E1RLTKn |
E1RHTK |
E2RLTK |
Диапазон измерений температуры, °С |
от +400 до +1740 |
от +540 до +3000 |
от +250 до +1100 |
от +450 до +2250 |
от +50 до +1000 |
от +150 до +1800 |
от +550 до +1800 |
от +1000 до + 30002) |
от +250 до +1200 |
Пределы допускаемой абсолютной погрешности, °С, где Тизм - показания пирометра, °С |
±(0,02- Тизм + 2) от +400 до +450 °С включ.; ±(0,003- Тизм + 1) св. +450 до +1740 °С |
±(0,02- Тизм + 2) от +540 до +650 °С включ.; ±(0,003- Тизм + 1) св. +650 до +3000 °С |
±(0,003- Тизм + 2) |
±(0,003- Тизм + 1) |
±2 от +50 до +100 °С включ.; ±(0,003-Тизм + 1) св. +100 до +1000 °С |
±(0,003- Тизм + 1) |
±(0,005- Тизм +2) | ||
Показатель визирования |
1:160 |
1:300 |
1:160 |
1:300 |
1:100 |
1:300 |
1:100 |
1:150 |
1:75 |
Примечания: 1) При работе в двухспектральном режиме диапазон температуры от +600 до +1800 °С; 2) Диапазон показаний до 3200 °С |
Таблица 3 - Метрологические характеристики модификации Endurance EF
Наименование характеристики |
Значение | |||||||||
Исполнение |
EF1MLTK |
EF1MMTK |
EF1MHTK |
EF2MLTK |
EF2MHTK |
EF1RLTK |
EF1RMTK |
EF1RHTK |
EF2RLTK |
EF2RHTK |
Диапазон измерений температуры, °С |
от +475 до +900 |
от +800 до +1900 |
от +1200 до +3000 |
от +250 до +800 |
от +400 до +1700 |
от +500 до +1100 |
от +700 до +1500 |
от +1000 до +30001) |
от +275 до + 1000 |
от +350 до +1300 |
Пределы допускаемой абсолютной погрешности, °С, где Тизм - показания пирометра, °С |
±(0,003- Тизм + 2) | |||||||||
Показатель визирования |
1:20 |
1:100 |
1:100 |
1:20 |
1:40 |
1:20 |
1:40 |
1:65 |
1:20 |
1:40 |
Примечание: 1) Диапазон показаний до 3200 °С |
Таблица 4 - Общие технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянным током, В |
от 21,6 до 26,4 |
Габаритные размеры, мм, не более для модификации E (ДхВхШ) для модификаций EF |
201х67х60 |
EF1MHTK, EF2MLTK, EF2MHTK |
160х60х89,6 |
диаметр х длина |
19х62 |
- оптический датчик исполнений EF1RLTK, EF2RLTK, EF2RHTK | |
диаметр х длина - оптический датчик исполнений EF1RMTK, EF1RHTK |
19х69 |
диаметр х длина |
19х79 |
Масса, г, не более для модификации E для модификаций EF |
1220 |
- блок электроники |
710 |
- оптический датчик |
100 |
Условия эксплуатации - диапазон температуры окружающего воздуха, для блоков электроники модификаций EF, °С |
от 0 до +50 |
- диапазон температуры окружающего воздуха, для модификаций E (кроме исполнения E2RLTK), °С |
от 0 до +65 |
- диапазон температуры окружающего воздуха, для исполнения E2RLTK, °С |
от 0 до +60 |
- диапазон влажности окружающего воздуха, без конденсата, % |
от 10 до 95 |
Условия транспортирования и хранения - диапазон температуры окружающего воздуха, °С |
от -20 до +70 |
- диапазон влажности окружающего воздуха, без конденсата, % |
от 10 до 95 |
Средний срок службы, лет |
7 |
Средняя наработка на отказ, ч |
65000 |
