Номер по Госреестру СИ: 71122-18
71122-18 Секундомеры электронные с таймерным выходом
(СТЦ-2М)
Назначение средства измерений:
Секундомеры электронные с таймерным выходом СТЦ-2М (далее - секундомеры) предназначены для измерений и воспроизведений интервалов времени.
Внешний вид.
Секундомеры электронные с таймерным выходом
Рисунок № 1
Внешний вид.
Секундомеры электронные с таймерным выходом
Рисунок № 2
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства -
Номер записи - 167201
ID в реестре СИ - 396085
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ЗАО "Завод "Специальные технические системы"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№977 от 2018.05.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Секундомеры электронные с таймерным выходом (СТЦ-2М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Завод "Специальные технические системы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34805-07 |
Секундомеры электронные с таймерным выходом, СТЦ-2М ЗАО "Завод "Специальные технические системы" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
34805-07 |
Секундомеры электронные с таймерным выходом, СТЦ-2М ЗАО "Завод "Специальные технические системы" (РОССИЯ г.С.-Петербург) |
1 год | |
|
34805-07 |
Секундомеры электронные с таймерным выходом, СТЦ-2М ЗАО "Завод "Специальные технические системы" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
34805-07 |
Секундомеры электронные с таймерным выходом, СТЦ-2М ЗАО "Завод "Специальные технические системы" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
53954-13 |
Секундомеры электронные с таймерным выходом, СТЦ-2М ЗАО "Завод "Специальные технические системы" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
71122-18 |
Секундомеры электронные с таймерным выходом, СТЦ-2М ЗАО "Завод "Специальные технические системы" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
Кто поверяет Секундомеры электронные с таймерным выходом (СТЦ-2М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Секундомеры электронные с таймерным выходом (СТЦ-2М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "НТЦ СОТСБИ" Санкт-Петербург |
2000 | 2110 |
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
2220 | 2110 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на паспорт печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к секундомерам электронным с таймерным выходом СТЦ-2М
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4282-006-35481912-2002 Секундомеры электронные с таймерным выходом СТЦ-2М. Технические условия
Поверка
Поверка осуществляется по документу МП 288-17 Секундомеры электронные с таймерным выходом СТЦ-2М. Методика поверки, утвержденному ФБУ «Томский ЦСМ» 09.10.2017 г.Основные средства поверки:
Рабочий эталон по ГОСТ 8.129-2013, диапазон измерений частот от 140'3 до 6,5409 Гц, пределы допускаемой абсолютной погрешности измерений ±540’10, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 56478-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус секундомера (рисунок 2). Знак поверки также наносится на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество «Завод Специальные технические системы» (ЗАО «Завод СТС»)
ИНН: 7825461478
Адрес: 191119, г. Санкт-Петербург, ул. Достоевского, 44
Телефон: (812) 764-93-94
Заявитель
Открытое акционерное общество «Томскнефть» Восточной нефтяной компании (ОАО «Томскнефть» ВНК)
ИНН 7022000310
Адрес: 636780, Томская область, г. Стрежевой, ул. Буровиков, д.23
Телефон: (38259) 6-95-03, факс: (38259) 6-96-35
E-mail: JSCTN@tomskneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17-а
Телефон: (3822) 55-44-86, факс (3822) 56-19-61, 55-36-76
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Принцип действия секундомеров основан на делении опорной частоты и получения ряда частот, которые используются для формирования и измерения интервалов времени. Секундомеры оснащены основным и вспомогательным цифровыми 6-и разрядными индикаторами. На основном табло индицируется отсчет интервалов времени, показания часов, а на вспомогательном - значение уставок. Секундомеры обеспечивают два режима работы: секундомера и часов. Выбор режима работы осуществляется с помощью кнопочных переключателей. Секундомеры обеспечивают дистанционный и ручной пуск, останов и сброс. В режиме секундомера обеспечивается прямой и обратный счет с включением таймерного и звукового (светового) сигнала при достижении конечного значения.
Общий вид секундомера представлен на рисунке 1.
Рисунок 1 - Общий вид секундомера

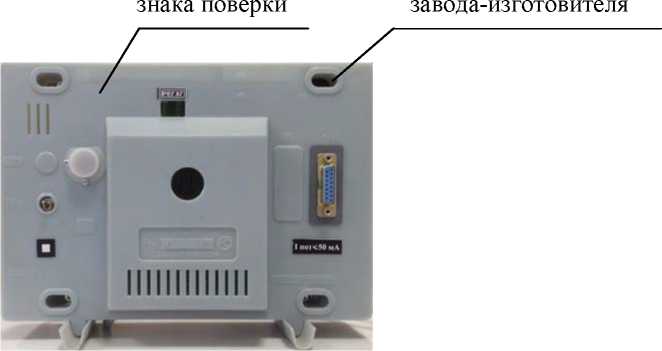

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения Место пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Защита от внесения несанкционированных изменений в конструкцию секундомеров обеспечивается установкой пломбы завода-изготовителя.
Программное обеспечение отсутствует.
Таблица 4 - Комплектность секундомеров
|
Наименование |
Обозначение |
Количество |
|
Секундомер электронный с таймерным выходом СТЦ-2М |
- |
1 шт. |
|
Вставка плавкая ПВ1-1-0,25 А |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Вилка РП15-15 ШК (ШВК, ШВКВ) |
- |
1 шт. |
|
Паспорт |
гИ2.815.052 ПС |
1 экз. |
|
Секундомеры электронные с таймерным выходом СТЦ-2М. Методика поверки |
МП 288-17 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений и воспроизведений интервалов времени:
|
от 0,01 до 9999,99 от 1 с до 23 ч 59 мин 59 с |
|
Пределы допускаемой абсолютной погрешности измерений и воспроизведений интервалов времени при выпуске из производства в нормальных условиях (при температуре (20±5) °С), с
|
±(1540ЛТ*+0,01) ±(15-10-6-Т*+1) |
|
Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени в рабочих условиях за год, с:
|
±(3540'6П*+0,01) ±(3540'6П*+1) |
|
* Т - измеренное значение интервала времени |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания: - напряжение переменного тока, В |
220+22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В^А, не более |
8 |
|
Сила постоянного тока, коммутируемого на таймерном выходе, мА, не более |
300 |
|
Габаритные размеры, мм, не более | |
|
- высота |
180 |
|
- ширина |
80 |
|
- длина |
242 |
|
Масса, кг, не более |
1,2 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +1 до +40 |
|
- относительная влажность, % |
80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
