Номер по Госреестру СИ: 71118-18
71118-18 Скобы рычажные
(СР)
Назначение средства измерений:
Скобы рычажные СР (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Внешний вид.
Скобы рычажные
Рисунок № 1
Внешний вид.
Скобы рычажные
Рисунок № 2
Внешний вид.
Скобы рычажные
Рисунок № 3
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 21.05.2024
Номер записи - 167197
ID в реестре СИ - 396081
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СР 100, СР -75, СР -25, СР -100, СР , модификация СР-50, СР , модификация СР-25, СР, Скобы рычажные СР WÖGEEl, Скоба рычажная СР, мод. СР-75, Скоба рычажная СР, мод. СР-50, Скоба рычажная СР, мод. СР-25, Скоба рычажная СР, мод. СР-100, Нет данных, мод. СР-50, мод. СР-25, мод. СР-100, мод. СР 50, мод. СР 150-0,002, (25-50) мм,
Производитель
Изготовитель - Фирма "WOGEEL OU"
Страна - ЭСТОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Статистика
Кол-во поверок - 557
Выдано извещений - 26
Кол-во периодических поверок - 282
Кол-во средств измерений - 91
Кол-во владельцев - 39
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 352 дн.
Приказы РСТ, где упоминается данный тип СИ
№977 от 2018.05.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Скобы рычажные (СР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "WOGEEL OU"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69935-17 21.12.2022 |
Индикаторы часового типа с ценой деления 0,01 мм торговой марки "WOGEEL", Нет данных Фирма "WOGEEL OU" (ЭСТОНИЯ ) |
ОТ МП |
1 год |
|
71118-18 21.05.2024 |
Скобы рычажные, СР Фирма "WOGEEL OU" (ЭСТОНИЯ ) |
ОТ МП |
1 год |
|
71119-18 21.05.2024 |
Микрометры рычажные , МР Фирма "WOGEEL OU" (ЭСТОНИЯ ) |
ОТ МП |
1 год |
|
71539-18 15.06.2024 |
Штангенрейсмасы, ШР, ШРК, ШРЦ Фирма "WOGEEL OU" (ЭСТОНИЯ ) |
ОТ МП |
1 год |
|
71563-18 15.06.2024 |
Угломеры с нониусом, Нет данных Фирма "WOGEEL OU" (ЭСТОНИЯ ) |
ОТ МП |
1 год |
|
71721-18 09.07.2024 |
Индикаторы рычажно-зубчатые, Нет данных Фирма "WOGEEL OU" (ЭСТОНИЯ ) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Скобы рычажные (СР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 41 | 22 | 3 | 1 | 41 | 22 | 3 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ПАО НПО "НАУКА" (RA.RU.312727) | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 17 | 3 | 0 | 17 | 1 | 13 | 0 | 13 | |
| АО "НПП "КОНТАКТ" (RA.RU.312283) | 4 | 0 | 4 | 2 | 4 | 0 | 4 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 17 | 10 | 7 | 0 | 17 | 10 | 7 | |||
| ФБУ "СЕВЕРО-ОСЕТИНСКИЙ ЦСМ" (RA.RU.311509) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| АО "НПО ЛАВОЧКИНА" (092041) | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| АО ПКО "ТЕПЛООБМЕННИК" (RA.RU.312704) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "УМЗ" (RA.RU.311777) | 16 | 1 | 1 | 15 | 1 | 16 | 1 | 15 | ||
| АО "ЗАВОД "ДАГДИЗЕЛЬ" (РОCC RU.0001.310041) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| АО "МЕХАНИЧЕСКИЙ ЗАВОД" (RA.RU.312251) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "ОДК" (RA.RU.312444) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 14 | 2 | 0 | 13 | 2 | 13 | 0 | 12 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 29 | 13 | 0 | 2 | 29 | 13 | 0 | ||
| ПАО "УРАЛХИММАШ" (RA.RU.311678) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "УКБП" (RA.RU.311332) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| АО "ММЗ" (RA.RU.311607) | 36 | 4 | 2 | 31 | 8 | 14 | 1 | 10 | ||
| АО "ЭЛАРА" (0948) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
| ОАО "ЗАВОД "ИСЕТЬ" (РОСС RU.0001.310236) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ЛИЦ" (RA.RU.311620) | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ПАО "КАДВИ" (РОСС СОБ 3.00137.2013) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ПОЗИС" (RA.RU.311920) | 39 | 5 | 0 | 39 | 0 | 39 | 0 | 39 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 23 | 8 | 1 | 5 | 10 | 8 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НПО "СПЛАВ" ИМ.А.Н.ГАНИЧЕВА" (РОСС RU.0001.310440) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 9 | 0 | 9 | 1 | 9 | 0 | 9 | ||
| АО "ИЗКТ" (RA.RU.313637) | 113 | 94 | 19 | 0 | 113 | 94 | 19 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "ИМПЕРАТОРСКИЙ ТУЛЬСКИЙ ОРУЖЕЙНЫЙ ЗАВОД" (RA.RU.310559) | 36 | 0 | 36 | 1 | 30 | 0 | 30 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "ОДК-КУЗНЕЦОВ" (RA.RU.311628) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "АК "ТУЛАМАШЗАВОД" (RA.RU.312381) | 3 | 2 | 1 | 2 | 1 | 3 | 1 | 2 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ПО "ЭЛЕКТРОПРИБОР" (РОСС СОБ 3.00129.2013) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Скобы рычажные (СР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
772 | 1267 |
|
ФБУ Кировский ЦСМ Кировская область |
562 | 1267 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
358 | 1267 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
546 | 1267 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
612 | 1267 |
Знак утверждения типа
Знак утверждения типананосится на циферблат отсчетного устройства методом лазерной гравировки или краской, на наружную поверхность футляра скобы методом наклейки, на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к скобам рычажным СР
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ОЦСМ 029196-2017 МП «ГСИ. Скобы рычажные СР. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 12.12.2017 г.
Основные средства поверки: меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- в паспорт или свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
Изготовитель
Фирма «Wogeel OU», Эстонская республика Адрес: 10140, Эстонская республика, Харьковский уезд, г. Таллин, ул. Сауна, 1
Заявитель
Акционерное общество Кировский завод «Красный инструментальщик» (АО КЗ «КРИН») ИНН 4345403174
Юридический адрес: 610000, Кировская обл., г. Киров, ул. К.Маркса, 18
Адрес: 610020, Кировская обл., г. Киров, ул. Советская, 51
Телефон (факс): +7 (8332) 325-325
Web-сайт: http://krin.ru
E-mail: 130@krin.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, 117-А
Тел.: +7 (3812) 68-07-99
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса, подвижной и переставной пяток, теплоизоляционных накладок, арретира для отвода подвижной пятки, отчетного устройства, встроенного в корпус, стопорного винта и упора или без него.
Скобы выпускаются в следующих модификациях: СР-25, СР-50, СР-75, СР-100, СР-125, СР-150, которые отличаются друг от друга диапазоном измерений, ценой деления, пределами допускаемой абсолютной погрешности измерений, габаритными размерами и массой.
Скобы выпускаются под товарным знаком WOGEEL. Товарный знак наносится на циферблат и на крышку футляра краской или методом лазерной маркировки, на паспорт типографским способом.
Общий вид средств измерений представлен на рисунках 1-3.
Рисунок 1 - Общий вид скобы рычажной СР-25
Рисунок 2 - Общий вид скобы рычажной СР-50, СР-75

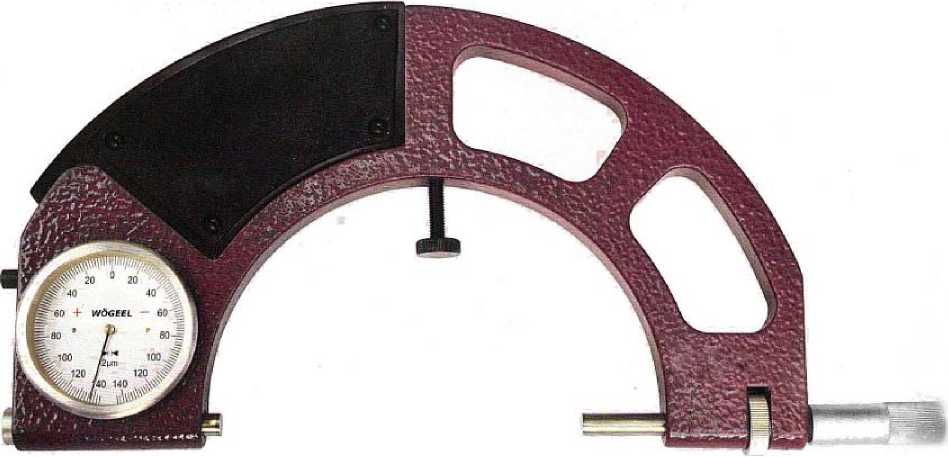

Рисунок 3 - Общий вид скобы рычажной СР-100, СР-125, СР-150
Пломбирование скоб не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Основные метрологические характеристики
|
Модификация |
Диапазон измерений, мм |
Отсчетное устройство |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более | |
|
Цена деления, мкм |
Диапазон показаний, мкм, не менее | ||||
|
СР-25 |
от 0 до 25 |
1 |
от -70 до +70 |
от 4 до 8 |
1,5 |
|
СР-50 |
от 25 до 50 |
1 |
от -70 до +70 |
от 6 до 10 |
2,0 |
|
СР-75 |
от 50 до 75 |
1 |
от -70 до +70 |
от 6 до 10 |
2,0 |
|
СР-100 |
от 75 до 100 |
1 |
от -70 до +70 |
от 6 до 10 |
2,0 |
|
СР-125 |
от 100 до 125 |
2 |
от -140 до +140 |
от 6 до 10 |
2,0 |
|
СР-150 |
от 125 до 150 |
2 |
от -140 до +140 |
от 6 до 10 |
2,0 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений скоб
|
Модификация |
Пределы допускаемой абсолютной погрешности, мкм, в интервалах шкалы |
Размах показаний, не более | |
|
±30 делений от нулевого штриха |
св. ±30 делений от нулевого штриха | ||
|
СР-25 |
±1,0 |
±2,0 |
1/3 цены деления |
|
СР-50 |
±1,0 |
±2,0 |
1/3 цены деления |
|
СР-75 |
±1,0 |
±2,0 |
1/3 цены деления |
|
СР-100 |
±1,0 |
±2,0 |
1/3 цены деления |
|
СР-125 |
±1,5 |
±2,0 |
1/3 цены деления |
|
СР-150 |
±1,5 |
±2,0 |
1/3 цены деления |
Таблица 3 - Допуски плоскостности и параллельности, параметр шероховатости плоских измерительных поверхностей
|
Модификация |
Допуск плоскостности, мкм |
Допуск параллельности, мкм |
Параметр шероховатости Ra, мкм |
|
СР-25 |
0,6 |
1,2 |
0,04 |
|
СР-50 |
0,6 |
1,5 |
0,04 |
|
СР-75 |
0,6 |
2,0 |
0,04 |
|
СР-100 |
0,6 |
2,5 |
0,04 |
|
СР-125 |
0,6 |
3,0 |
0,04 |
|
СР-150 |
0,6 |
3,5 |
0,04 |
Таблица 4 - Основные технические характеристики
|
Модификация |
Габаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более |
Средний срок службы, лет |
|
СР-25 |
200х25х80 |
0,8 |
3 |
|
СР-50 |
225x25x93 |
1,2 |
3 |
|
СР-75 |
250x25x110 |
1,5 |
3 |
|
СР-100 |
275x25x132 |
2,0 |
3 |
|
СР-125 |
300x25x155 |
2,4 |
3 |
|
СР-150 |
325x30x180 |
3,4 |
3 |
Таблица 5 - Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающего воздуха, °С |
от +17 до +23 |
|
Относительная влажность, %, не более |
80 |
