Номер по Госреестру СИ: 71038-18
71038-18 Анализаторы рентгенофлуоресцентные портативные
(EXPLORER 5000)
Назначение средства измерений:
Анализаторы рентгенофлуоресцентные портативные EXPLORER 5000 (далее -анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах, а также в других твердых веществах и материалах (минералы, руды, почвы, пластик) в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Внешний вид.
Анализаторы рентгенофлуоресцентные портативные
Рисунок № 1
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (ПО), позволяющим осуществлять сбор экспериментальных данных, сохранять полученные результаты.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ExplorerXRF |
Номер версии ПО (идентификационный номер ПО) |
не ниже Explorer 1.5.1 170919 R |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным портативным EXPLORER 5000
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения.
Техническая документация фирмы «Jiangsu Skyray Instrument Co., Ltd.», Китай.
Поверка
Поверкаосуществляется по документу МП 269-251-2017 «ГСИ. Анализаторы рентгено-флуоресцентные портативные EXPLORER 5000. Методика поверки», утвержденному ФГУП «УНИИМ» 29 января 2018 г.
Основные средства поверки:
-
- стандартные образцы состава сталей легированных ГСО 8876-2007 (интервал аттестованных значений массовой доли элементов от 0,0023 до 38 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 ±(от 0,0002 до 0,1 %);
-
- стандартные образцы состава латуни марок Л70, Л68, Л63, ЛО70-1, ЛО62-1 (комплект VSL3) ГСО 10742-2016 (интервал аттестованных значений массовой доли элементов от 0,0046 до 74 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 ±( от 0,0006 до 0,6 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на боковую панель анализатора, как показано на рисунке 1.
Изготовитель
Фирма «Jiangsu Skyray Instrument Co., Ltd.», Китай
Адрес: 1888 West Zhonghuayuan Rd, Kunshan City, Jiangsu Province
Телефон: +86 800-9993-800; факс: +86 800-9993-800
W eb-сайт: www.skyray-instrument.com
E-mail: sales@skyray-instrument.com
Заявитель
Общество с ограниченной ответственностью «РУСПРОМТЕХСНАБ»
(ООО «РУСПРОМТЕХСНАБ»)
Адрес: 454021, г. Челябинск, ул. 250-летия Челябинска д. 13 пом. 6
Телефон: +7(351) 277-81-80
Web-сайт: www.fpi-inc.ru
E-mail: info@rpts.su
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18; факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского излучения.
Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с элементами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе.
Конструктивно анализаторы выполнены в едином корпусе, основными элементами конструкции которого являются: источник рентгеновского излучения, детектор, управляющая электроника и блок питания - скомпонованные в пыле- и влагозащищенном корпусе из ударопрочного пластика. В качестве источника рентгеновского излучения используется маломощная рентгеновская трубка. Для регистрации рентгеновского излучения служит полупроводниковый высокочувствительный детектор высокого разрешения SDD - кремниевый дрейфовый детектор. Для охлаждения чувствительного элемента детектора применяется устройство Пельтье. Для защиты детектора от повреждения применяются защитные входные окна.
В анализаторах реализована функция автоматического отключения питания рентгеновской трубки при отсутствии образца перед измерительным окном, а также функция блокировки питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта. Время измерения выбирается оператором от 1 до 6000 с.
Анализаторы оснащены встроенным компьютером с сенсорным цветным дисплеем (размер экрана 111*62 мм, разрешение экрана 1280x720 пикселей) и возможностью подсоединения внешнего компьютера через USB кабель. Также данные могут передаваться с анализаторов с использованием встроенной флэш карты с помощью карт-ридера либо выведено на печать с помощью Bluetooth принтера. Результаты измерений, включая снятые спектры, и параметры градуировочных зависимостей хранятся в памяти анализаторов.
Анализаторы предназначены для измерения легких и тяжелых элементов от Mg до U на основе метода фундаментальных параметров и эмпирических калибровок, которые сохранены во встроенном программном обеспечении анализатора.

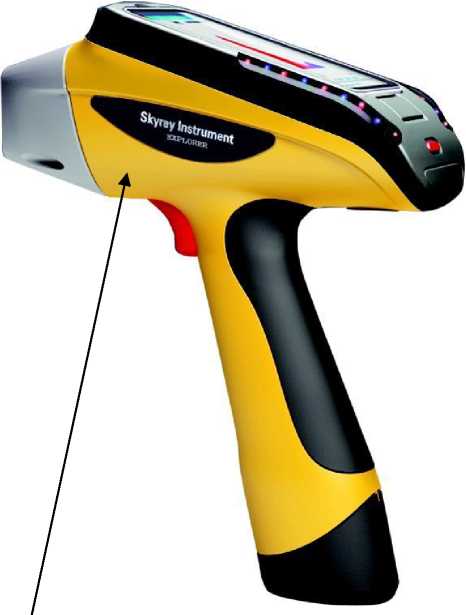

Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Общий вид средства измерений
Пломбирование анализаторов не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор рентгенофлуоресцентный портативный |
EXPLORER 5000 |
1 шт. |
CD диски с внешним программным обеспечением и руководствами по эксплуатации анализатора и программного обеспечения на английском языке |
2 шт. | |
Зарядное устройство |
1 шт. | |
Автомобильное зарядное устройство |
1 шт. | |
Аккумулятор |
2 шт. | |
Кабель электропитания |
1 шт. | |
Дополнительное окно |
3 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Образец состава стали для настройки и проверки работоспособности анализатора |
SS316 |
1 шт. |
Картридер |
- |
1 шт. |
Кабура для переноски |
- |
1 шт. |
Образцы пластиков, почв, руд для настройки и проверки работоспособности анализатора 1) | ||
Руководство по эксплуатации |
РЭ |
1 экз. |
Методика поверки |
МП 269-251-2017 |
1 экз. |
Кейс с ремнем для его переноски |
- |
1 шт. |
1) По заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение |
Регистрируемые элементы |
от Mg до U |
Диапазон измерений массовой доли элементов, % |
от 0,10 до 99,0 |
Наименование характеристик |
Значение |
Пределы допускаемой относительной | |
погрешности измерений массовой доли элементов | |
для диапазонов 1), %: | |
от 0,10 до 1,0 % включ. |
±60 |
св. 1,0 до 10,0 % включ. |
±30 |
св. 10,0 до 50,0 % включ. |
±10 |
св. 50,0 до 99,0 % включ. |
±5 |
1) При времени измерения не менее 60 с. |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значение |
Задаваемое время измерения, с |
от 1 до 6000 |
Максимальное напряжение на рентгеновской трубке, кВ |
50 |
Параметры электрического питания: - напряжение постоянного тока, В |
7,4 |
Время непрерывной автономной работы от аккумулятора, ч, не менее: - стандартный аккумулятор |
8 |
- аккумулятор увеличенной емкости |
24 |
Ёмкость аккумулятора, А-ч: - стандартный аккумулятор |
9 |
- аккумулятор увеличенной емкости |
27 |
Габаритные размеры, мм, не более: - высота |
330 |
- ширина |
90 |
- длина |
244 |
Масса, кг, не более |
1,8 |
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
- относительная влажность, %, не более |
95 |
