Сведения о средстве измерений: 70920-18 Трансформаторы тока

Номер по Госреестру СИ: 70920-18
70920-18 Трансформаторы тока
(ТПШФ)

Назначение средства измерений:
Трансформаторы тока ТПШФ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 395900
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Завод "Электроаппарат"
Страна - РОССИЯ
Населенный пункт - г. Ленинград
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_14 Поверка по производителям в динамике по годам

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за год
  • среднее количество поверок в месяц
  • среднее количество поверок в год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2115 от 2021.09.27 Об утверждении типов средств измерений

№783 от 2018.04.23 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (ТПШФ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Завод "Электроаппарат"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
1836-63

 Трансформаторы тока шинные, ТШВ-15
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		4 года
1837-63

 Трансформаторы тока шинные, ТШЛ 20
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		4 года
1957-64

 Приемники измерительные, П5-5
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		Нет данных
2574-70

 Трансформаторы тока высоковольтные в тропическом исполнении, ТФНУ-132СТ
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		4 года
2667-70

 Испытатели кабелей и линий, Р5-5
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		Нет данных
27900-04

 Трансформаторы тока, ТШ 0,5 14000/2,5
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		4 года
2891-72

 Осциллографы, С1-40
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		Нет данных
32610-06

 Трансформаторы тока, ТШЛ35
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		8 лет
32982-06

 Трансформаторы тока, ТШН-15 Саяно-Шушенской ГЭС
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		6 лет
3976-73

 Измерители малых ослаблений, Д8-13, Д8-14, Д8-15, Д8-16
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		Нет данных
4036-74

 Осциллографы двухлучевые, С1-69
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		Нет данных
70920-18

 Трансформаторы тока, ТПШФ
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		ОТ
МП 		8 лет
78361-20

 Трансформаторы тока, ТШЛ 20
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		ОТ
МП 		8 лет
78548-20

 Трансформаторы тока, ТФНД 110
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		ОТ
МП 		4 года
78547-20

 Трансформаторы тока, ТФНД 220
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		ОТ
МП 		4 года
83725-21

 Трансформатор тока, ТФНД-220
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		ОТ
МП 		4 года
83995-21

 Трансформаторы тока, ТФНД-110
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		ОТ
МП 		4 года
84100-21

 Трансформаторы тока, ТШЛ 20
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		ОТ
МП 		4 года
86518-22

 Трансформаторы тока, ТФНД-110М
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		ОТ
МП 		4 года
89788-23

 Трансформаторы тока, ТФНД 110
Завод "Электроаппарат" (РОССИЯ г. Ленинград) 		ОТ
МП 		4 года

Кто поверяет Трансформаторы тока (ТПШФ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (ТПШФ)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Мурманский ЦСМ
Мурманская область 		9017 9017

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.


Сведения о методиках измерений

Сведения о методиках (методах) измерений отсутствуют.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТПШФ

Техническая документация изготовителя

Поверка

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

  • - трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);

  • - прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);

  • - магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, и (или) в паспорт, и (или) на корпус трансформаторов.


Изготовитель


Завод «Электроаппарат» (изготовлены в период с 1958 по 1959 гг.) Адрес: г. Ленинград, 24-я линия Васильевского острова, 3/7

Заявитель


Общество с ограниченной ответственностью «РусЭнергоПром» (ООО «РусЭнергоПром») ИНН 7725766980
Адрес: 115114, г. Москва, Дербеневская набережная, дом 7, стр. 2

Испытательный центр


Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru

Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.

Трансформаторы являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора.

Выводы вторичной обмотки расположены в центральной части корпуса трансформатора.

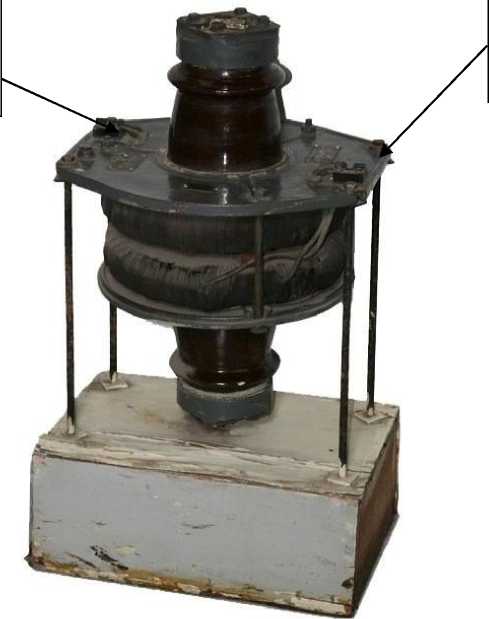

Общий вид трансформаторов с обозначением места пломбирования от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1.

Место пломбирования от несанкционированного доступа

Внешний вид. Трансформаторы тока (ТПШФ), http://oei-analitika.ru

Место нанесения знака поверки

Рисунок 1 - Общий вид трансформаторов с обозначением места пломбирования от несанкционированного доступа и места нанесения знака поверки

Программное обеспечение отсутствует.


Комплектность трансформаторов представлена в таблице 2.

Таблица 2 - Комплектность трансформаторов

Наименование изделия

Количество

Трансформатор тока ТПШФ, зав. №№ 3360, 3656, 3364, 2531, 3265, 3266, 2492, 2525, 2523

9 шт.

Паспорт

9 экз.


Основные метрологические и технические характеристики трансформаторов представлены в таблице 1.

Таблица 1 - трансформаторов

Характеристика

Значение

Номинальный первичный ток 11ном, А

6000

Номинальный вторичный ток 12ном, А

5

Номинальное напряжение ином, кВ

20

Наибольшее рабочее напряжение, кВ

24

Количество вторичных обмоток для измерений

2

Класс точности вторичных обмоток для измерений

0,5

Номинальная вторичная нагрузка 52ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА

50

Номинальная частота переменного тока, Гц

50

Номинальный коэффициент безопасности КБном вторичных обмоток для измерений, не более

5

Габаритные размеры, (длинахширинахвысота), мм, не более

76х54х54

Масса, кг, не более

50

Рабочие условия измерений:

  • -  температура окружающего воздуха, °С

  • -  относительная влажность воздуха при температуре окружающего воздуха +30 °С, %

от 0 до +40

75

Средняя наработка на отказ, ч

220000
