Номер по Госреестру СИ: 70823-18
70823-18 Субблоки измерительные
(Нет данных)
Назначение средства измерений:
Субблоки измерительные (далее по тексту - субблоки) предназначены для измерений электрического сопротивления и электрической ёмкости блоков датчиков уровня.

Внешний вид.
Субблоки измерительные
Рисунок № 1

Внешний вид.
Субблоки измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение субблоков ПО АКПЦ 351.01589-01. Программное обеспечение выполняет функции обработки, представления, записи измерительной информации.
Метрологические характеристики субблоков нормированы с учетом влияния программного обеспечения. Идентификационные данные компонентов программного обеспечения ПО АКПЦ 351.01589-01 приведены в таблице 1.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО АКПЦ 351.01589-01 |
Номер версии (идентификационный номер ПО) |
не менее 1.0.0.0.110817 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель модуля МИ в виде наклейки и на паспорт субблока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к субблокам измерительнымИТФЖ.411252.001ТУ Субблок измерительный. Технические условия
Поверка
Поверкаосуществляется по документу РТ-МП-5025-551-2018 «ГСИ. Субблоки измерительные. Методика поверки», утвержденному ФБУ «Ростест-Москва» 09 января 2018 г.
Основные средства поверки:
-
- меры ёмкости образцовые Р597 (регистрационный номер в Федеральном информационном фонде 2684-70), диапазон номинальных значений от 200 до 1000 пФ, класс точности 0,05;
-
- магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 6332-77);
-
- магазин сопротивлений Р40102 (регистрационный номер в Федеральном информационном фонде 10547-86).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в месте, указанном на рисунке 1, и на свидетельство о поверке.
Изготовитель
Акционерное общество «Уфимское приборостроительное производственное объединение» (АО «УППО»)ИНН 0276140862
Адрес: 450071, Республика Башкортостан, г. Уфа, ул. 50 лет СССР, 30
Телефон: +7 (347) 232-57-58
Факс: +7 (347) 232-50-73
Web-сайт: http://www.uppo.ru/
Заявитель
Публичное акционерное общество «Ракетно-космическая корпорация «Энергия» имени С.П. Королёва» (ПАО «РКК «Энергия»)
Адрес: 141070, Московская область, г. Королёв, ул. Ленина, д. 4а
ИНН 5018033937
Телефон: 8 (495) 737-24-23
Факс: 8 (495) 737-23-85
Web-сайт: http://www.energia.ru/
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8 (495) 544-00-00
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Субблоки представляют собой измерительные приборы, конструктивно состоящие из шести модулей: блока питания (БП), модуля питания (МП), модуля контроллера (МК), двух модулей релейных (МР), модуля измерений (МИ), объединенных в едином корпусе.
БП предназначен для преобразования напряжения питающей сети переменным током 220 В частотой 50 Гц в постоянное напряжение 27 В, необходимое для работы МП.
МП предназначен для формирования напряжений, необходимых для работы модулей, а также гальванической развязки их от напряжения питания.
МК предназначен для проведения математической обработки и организации обмена данными с модулями и персональным компьютером.
МР предназначен для подключения к измерительным входам МИ электрических цепей блока датчиков уровня.
МИ предназначен для измерения электрического сопротивления и ёмкости. Конструктивно МИ состоит из генератора, входных и выходных аналоговых коммутаторов, входных фильтров, масштабирующего усилителя, детектора, аналого-цифрового преобразователя, контроллера. Принцип работы МИ основан на преобразовании токов, протекающих через электрическое сопротивление и ёмкость, в напряжение, которое подвергается фильтрации полосовым фильтром для исключения проникновения помех из линии связи. Аналого-цифровой преобразователь полученное напряжение преобразует в двоичный код, считываемый контроллером. Контроллер формирует управляющие сигналы, обеспечивающие работу всех узлов МИ, предварительную обработку и хранение цифровой информации, полученной с аналого-цифрового преобразователя, осуществляет обмен информацией и командами с МК по шине данных.
Общий вид субблоков представлен на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1, 2.
МП
МК
МР
МР
МИ
Место нанесения знака утверждения типа
Место нанесения знака поверки
Места пломбирования
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков утверждения типа и поверки
Места пломбирования

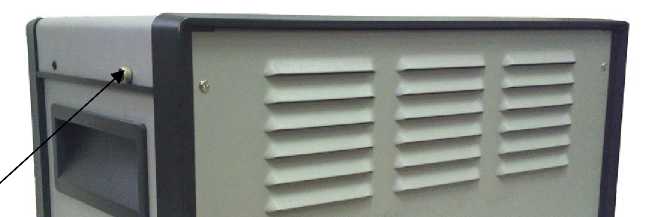

Рисунок 2 - Схема пломбировки субблока измерительного от несанкционированного доступа
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений электрической ёмкости, пФ |
от 200 до 1600 |
Пределы допускаемой относительной погрешности измерений электрической ёмкости, % |
±0,2 |
Диапазон измерений электрического сопротивления, Ом |
от 0,1 до 1000 включ. от 50000 до 50000000 включ. |
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
±5 |
Примечание - Максимальная длина линии связи при измерении электрической ёмкости до 200 м |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: | |
- высота |
300 |
- ширина |
305 |
- длина |
520 |
Наименование характеристики |
Значение |
Масса, кг, не более |
20 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±20 |
- частота переменного тока, Гц |
50±1 |
Рабочие условия применения: | |
- температура окружающей среды, °С |
от +5 до +35 |
- относительная влажность при температуре +20 °С, %, |
80 |
не более | |
- атмосферное давление, кПа |
от 97 до 105 |
Потребляемая мощность, В •А, не более |
50 |
Средний срок службы, лет |
10 |
