Сведения о средстве измерений: 70819-18 Измерители скорости потока и расхода воздуха и газов

Номер по Госреестру СИ: 70819-18
70819-18 Измерители скорости потока и расхода воздуха и газов
(ЕЕ)

Назначение средства измерений:
Измерители скорости потока и расхода воздуха и газов ЕЕ (далее - измерители) предназначены для измерений скорости потока и массового (объёмного, приведенного к условиям 101,325 кПа и 0°С) расхода (некоторые модели) воздуха и неагрессивных газов (сжатый воздух, азот, кислород, гелий, углекислый газ, аргон).

Внешний вид. Измерители скорости потока и расхода воздуха и газов, http://oei-analitika.ru рисунок № 1

Внешний вид.
Измерители скорости потока и расхода воздуха и газов
Рисунок № 1

Внешний вид. Измерители скорости потока и расхода воздуха и газов, http://oei-analitika.ru рисунок № 2

Внешний вид.
Измерители скорости потока и расхода воздуха и газов
Рисунок № 2

Внешний вид. Измерители скорости потока и расхода воздуха и газов, http://oei-analitika.ru рисунок № 3

Внешний вид.
Измерители скорости потока и расхода воздуха и газов
Рисунок № 3

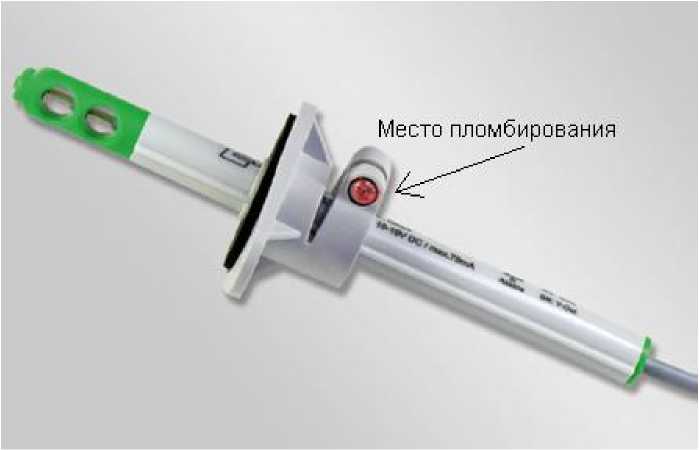

Внешний вид. Измерители скорости потока и расхода воздуха и газов, http://oei-analitika.ru рисунок № 4

Внешний вид.
Измерители скорости потока и расхода воздуха и газов
Рисунок № 4

Внешний вид. Измерители скорости потока и расхода воздуха и газов, http://oei-analitika.ru рисунок № 5

Внешний вид.
Измерители скорости потока и расхода воздуха и газов
Рисунок № 5

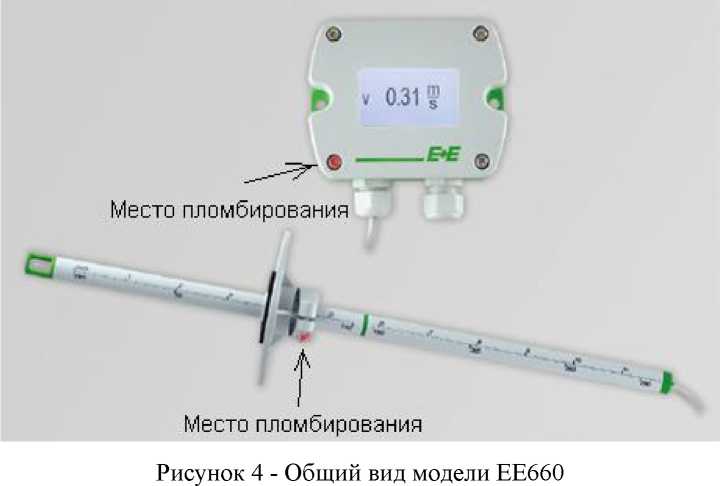

Внешний вид. Измерители скорости потока и расхода воздуха и газов, http://oei-analitika.ru рисунок № 6

Внешний вид.
Измерители скорости потока и расхода воздуха и газов
Рисунок № 6

Внешний вид. Измерители скорости потока и расхода воздуха и газов, http://oei-analitika.ru рисунок № 7

Внешний вид.
Измерители скорости потока и расхода воздуха и газов
Рисунок № 7

Внешний вид. Измерители скорости потока и расхода воздуха и газов, http://oei-analitika.ru рисунок № 8

Внешний вид.
Измерители скорости потока и расхода воздуха и газов
Рисунок № 8

Внешний вид.
Измерители скорости потока и расхода воздуха и газов
Рисунок № 9

Внешний вид. Измерители скорости потока и расхода воздуха и газов, http://oei-analitika.ru рисунок № 10

Внешний вид.
Измерители скорости потока и расхода воздуха и газов
Рисунок № 10

Общие сведения

Дата публикации - 26.08.2018
Срок свидетельства - 16.04.2028
Номер записи - 166914
ID в реестре СИ - 395798
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модель ЕЕ741, модель ЕЕ650, Измеритель скорости потока и расхода воздуха и газов ЕЕ, исполнения EE 75, Измеритель скорости потока и расхода воздуха и газов, ЕЕ776, ЕЕ771-CL, ЕЕ771, ЕЕ75, ЕЕ741, ЕЕ650, ЕЕ 75, EE776, EE771, EE75-T3A6HV23L600K10E6SAL40SAH120SBH2, EE75-T3A6HV23L200K10D2E6SAL40SAH120SBH2, EE75, EE741, EE660, EE650, EE576,

Производитель

Изготовитель - Фирма "E+E Elektronik Ges.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

P_7 Владельцы СИ по производителю

Отчет позволяет получить сведения о владельцах средств измерений конкретного производителя и типа СИ.
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 326
Выдано извещений - 1
Кол-во периодических поверок - 43
Кол-во средств измерений - 153
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1689 дн.

Приказы РСТ, где упоминается данный тип СИ

№725 от 2018.04.16 Об утверждении типов средств измерений

№242 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)

Наличие аналогов СИ: Измерители скорости потока и расхода воздуха и газов (ЕЕ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "E+E Elektronik Ges.m.b.H"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
62021-15 25.08.2025	Преобразователи влажности и температуры, EE Фирма "E+E Elektronik Ges.m.b.H" (АВСТРИЯ )	ОТ МП	1 год
70819-18 16.04.2028	Измерители скорости потока и расхода воздуха и газов, ЕЕ Фирма "E+E Elektronik Ges.m.b.H" (АВСТРИЯ )	ОТ МП	5 лет
72220-18 24.08.2024	Анализаторы температуры и влажности масла, EE Фирма "E+E Elektronik Ges.m.b.H" (АВСТРИЯ )	ОТ МП	1 год

RT_2 Рейтинг измерительных возможностей организации в части эталонов единиц величин

Стоимость 200 руб. или по подписке

Кто поверяет Измерители скорости потока и расхода воздуха и газов (ЕЕ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314)		модель ЕЕ75 EE75 модель ЕЕ650	112		112	0	0	108	108	0
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541)	РСТ	модификация ЕЕ650 модификация ЕЕ75 EE741 ЕЕ650	5		2	3	0	1	0	1
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475)	РСТ	EE576 EE660	7		7	0	0	7	7	0
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220)	РСТ	ЕЕ650 EE75-T3A6HV23L600K10E6SAL40SAH120SBH2 EE75-T3A6HV23L200K10D2E6SAL40SAH120SBH2	14		0	14	0	12	0	12
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368)		нет модификации EE576 EE650	9		9	0	0	9	9	0
ФГУП "ВНИИФТРИ" (RA.RU.311478)	РСТ	ЕЕ 75	1		0	1	0	1	0	1
ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101)		ЕЕ741 ЕЕ776 ЕЕ771 Измеритель скорости потока и расхода воздуха и газов модель ЕЕ741 модель ЕЕ776	79	11	64	0	0	63	63	0
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429)	РСТ	Измеритель скорости потока и расхода воздуха и газов ЕЕ, исполнения EE 75 ЕЕ741	2		0	2	1	1	0	1
Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13)	РСТ	ЕЕ75	3		0	2	0	2	0	2
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		нет модификации EE660 EE75 EE771 EE576 EE741	54	2	33	21	0	43	33	10
ООО НПП "СТЕРХ" (RA.RU.314365)		EE741 EE776 ЕЕ771	39	19	39	0	0	39	39	0
ООО "ИМЦ" (RA.RU.311684)		ЕЕ771-CL	1	1	1	0	0	1	1	0

Стоимость поверки Измерители скорости потока и расхода воздуха и газов (ЕЕ)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Измерители имеют встроенное программное обеспечение (ПО).

Встроенное программное обеспечение осуществляет следующие основные функции:

-обработку измерительной информации от первичного измерительного преобразователя,

-отображение рабочего состояния измерителя с выводом на светодиодный индикатор или дисплей в зависимости от модели,

- диагностику аппаратной части и целостности фиксированной части встроенного ПО.

ПО реализует следующие функции:

1) вычисление значений приведённой скорости потока и массового расхода на основании данных от первичных измерительных преобразователей;

2) вывод через последовательный порт измерительной информации на внешние устройства приема.

Таблица 1 - Идентификационные данные ПО

Идентиф икационные данные (признаки)	Значения
Идентиф икационные данные (признаки)	ЕЕ650	ЕЕ660	ЕЕ671	ЕЕ741	ЕЕ75	ЕЕ771	ЕЕ772	ЕЕ776
Наименование ПО	Соответствует модели измерителя
Номер версии (идентификационный номер) ПО не ниже	1.0.12	1.1.7	1.1.0	1.1.10	1.0.1	3.6.0	3.6.0	3.6.0
Цифровой идентификатор ПО	-	-	-	-	-	-	-	-

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значения для модели ЕЕ576
Наименование ПО	-
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО	-
Идентификационное наименование измерителя	ЕЕ576
Логотип предприятия изготовителя

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значения
	OMNIPORT 30 LOGPROBE 60	OMNIPORT 30 LOGPROBE 61	OMNIPORT 30 LOGPROBE 65
Наименование ПО	Соответствует мультифункциональному переносному прибору OМNIPORT 30
Номер версии (идентификационный номер) ПО	не ниже 2.0
Цифровой идентификатор ПО	-

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: для моделей ЕЕ650, ЕЕ660, ЕЕ671, ЕЕ741, ЕЕ75, ЕЕ771, ЕЕ772, ЕЕ776, OMNIPORT 30 LOGPROBE 60, OMNIPORT 30 LOGPROBE 61, OMNIPORT 30 LOGPROBE 65 «низкий», а для модели ЕЕ576 - «высокий» согласно Р 50.2.077-2014.

Знак утверждения типа

наносится на лицевую поверхность корпуса измерителя в виде наклейки или гравировки и на титульный лист эксплуатационной документации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к измерителям скорости потока и расхода воздуха и газов ЕЕ

ГОСТ 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа.

ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока.

Техническая документация фирмы-изготовителя.

Поверка

осуществляется по документу МП 2550-0297-2017 «ГСИ. Измерители скорости потока и расхода воздуха и газов ЕЕ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 18 октября 2017 г.

Основные средства поверки:

рабочий эталон 2 разряда по ГОСТ 8.886-2015 или 1 разряда по ГОСТ 8.618-2014 с диапазоном воспроизведения скорости воздушного потока не менее, чем у поверяемого измерителя;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Изготовитель

Фирма «E+E Elektronik Ges.m.b.H», Австрия
Адрес: Langwiesen 7, A-4209 Engerwitzdorf, Austria Телефон +43 7235 605-0
E-mail: info@epluse.at
Web-сайт: www.epluse.com

Заявитель

Общество с ограниченной ответственностью «Полтраф СНГ» (ООО «Полтраф СНГ») ИНН 7840346247
Адрес: 191119, г. Санкт-Петербург, ул. Марата, д. 74, лит. А, пом. 2Н Телефон +7 (812) 640-36-69
Е-mail: info@poltraf.ru
Web-сайт: www.poltraf.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Принцип действия измерителей - термоанемометрический, основан на зависимости между скоростью потока и теплоотдачей проволоки, помещённой в поток и нагретой электрическим током.

Измерители имеют различные варианты исполнения - компактное (первичный преобразователь и электронный блок в одном корпусе), раздельное (первичный преобразователь и электронный блок удалены друг от друга), встраиваемые в трубопровод или с удаленным зондом.

Электронный блок выполнен в герметичном корпусе.

Измерители обеспечивают:

- представление результатов измерений в виде унифицированных выходных сигналов;
- индикацию измерительной информации на табло электронного блока (в исполнении со встроенным дисплеем);

Измерители выпускаются следующих моделей: EE75, EE650, EE660, EE671, EE576, OMNIPORT30 LOGPROBE 60, OMNIPORT30 LOGPROBE 61, OMNIPORT30 LOGPROBE 65, ЕЕ771, ЕЕ772, ЕЕ776, ЕЕ741 различных исполнений, отличающихся друг от друга материалами корпуса, видом первичного преобразователя (встроенный, выносной зонд), длиной первичного преобразователя, видом выходных сигналов электронного блока (аналоговый 0-1/5/10 В или 0/4-20 мА, импульсный, релейный или цифровой Mobbus RTU, M-bus (Meter-Bus)).

Измерители обеспечивают представление на табло (в исполнении со встроенным дисплеем) показания следующих величин: объемный расход (м³/ч) (ЕЕ741, EE771, EE772), скорость потока (м/с), массовый расход (кг/ч) (ЕЕ741), температуру (°С) (без нормирования погрешности).

Общий вид измерителей и мест их пломбирования представлен на рисунках 1 - 11. Пломбирование осуществляется нанесением специальной метки на винт, защищающий от внешнего вмешательства к деталям, от которых зависит работа датчика. В качестве метки может выступать краска или бумажная мембрана.

Внешний вид. Измерители скорости потока и расхода воздуха и газов (ЕЕ), http://oei-analitika.ru

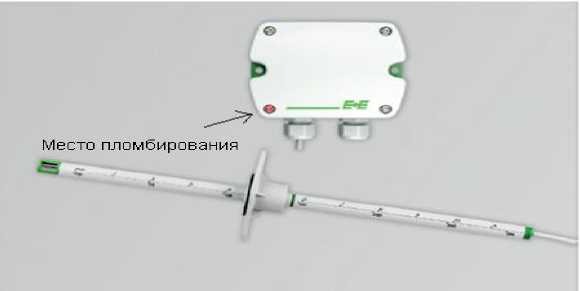

Рисунок 1 - Общий вид модели ЕЕ650

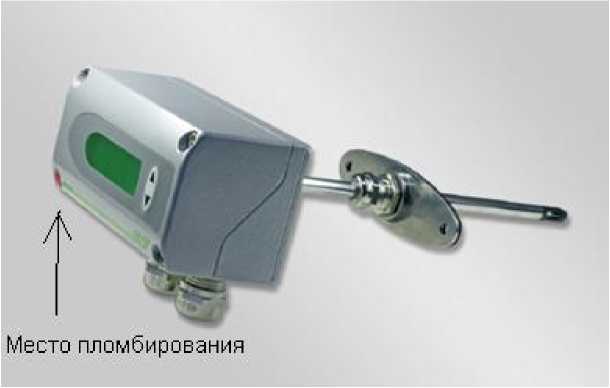

Рисунок 2 - Общий вид модели ЕЕ75

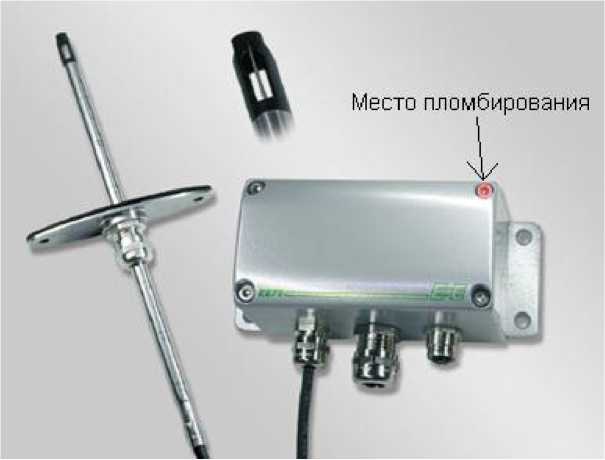

Рисунок 3 - Общий вид модели ЕЕ576

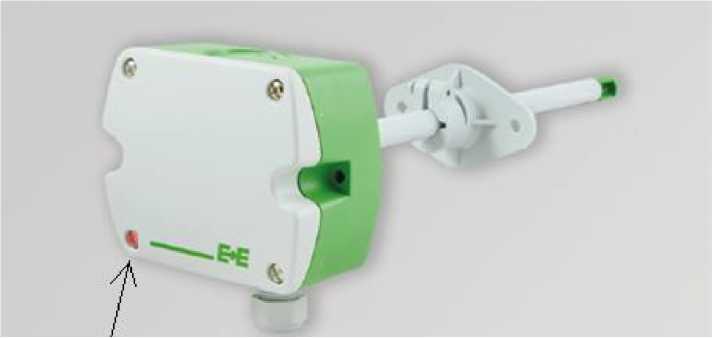

Рисунок 5 - Общий вид модели ЕЕ671

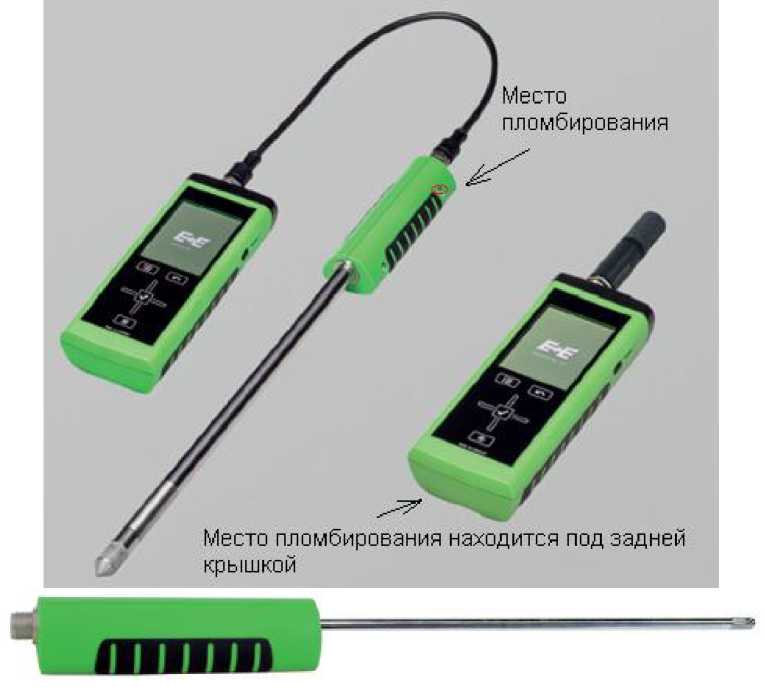

Рисунок 6 - Общий вид модели OMNIPORT30 LOGPROBE 60/61

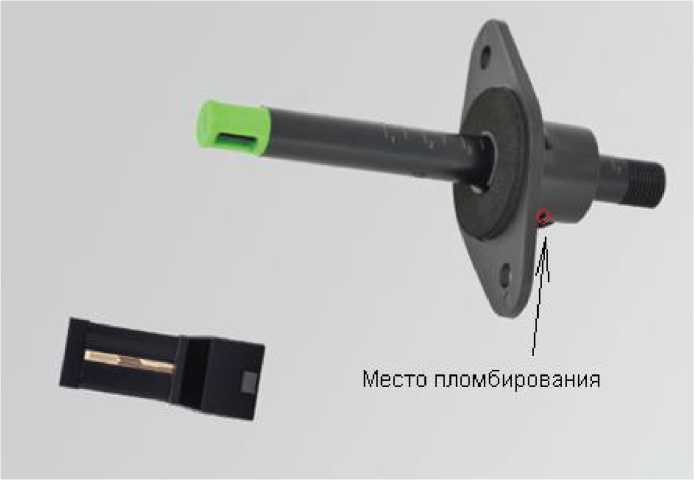

Рисунок 7 - Общий вид модели OMNIPORT30 LOGPROBE 65

Рисунок 8 - Общий вид модели ЕЕ771

Рисунок 9 - Общий вид модели ЕЕ772

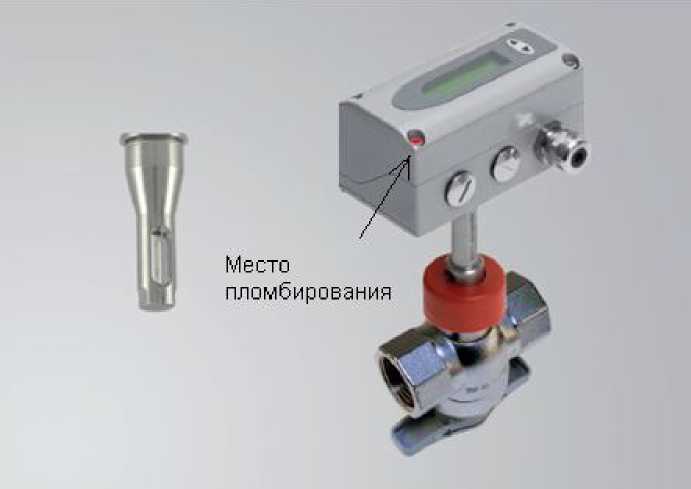

Рисунок 10 - Общий вид модели ЕЕ776

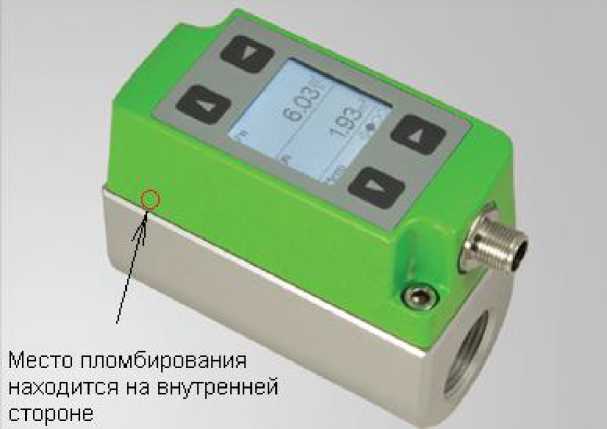

Место пломбирования находится на внутренней стороне

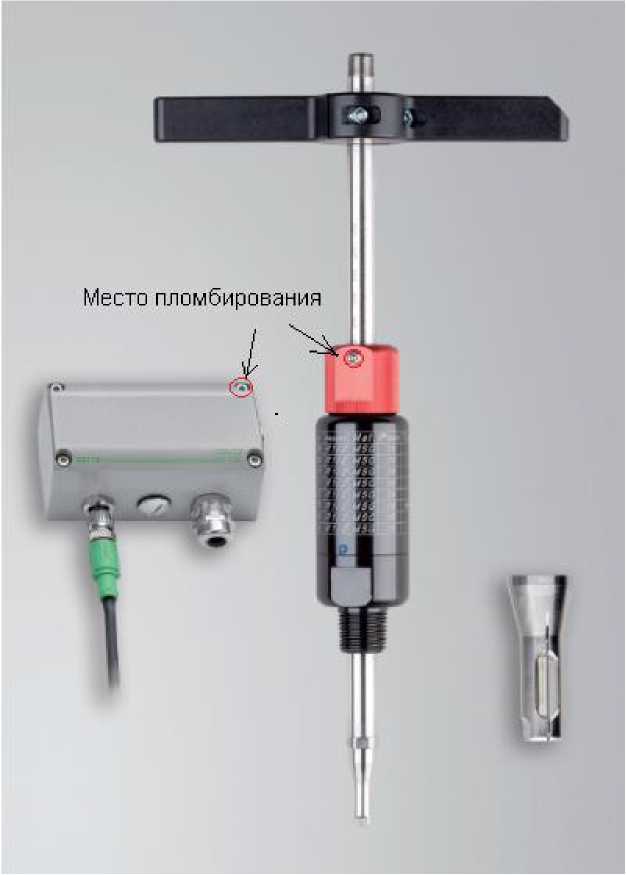

Рисунок 11 - Общий вид модели EE741

Таблица 10 - Комплектность измерителя

Наименование	Обозначение	Кол-во	Примечание
Измерители скорости потока и расхода воздуха и газов ЕЕ	EE75, EE650, EE660, EE671, EE576, OMNIPORT30 LOGPROBE 60, OMNIPORT30 LOGPROBE 61, OMNIPORT30 LOGPROBE 65, ЕЕ771, ЕЕ772, ЕЕ776, ЕЕ741	1	Модель и исполнение согласно заказу
Руководство по эксплуатации	Измерители скорости потока и расхода воздуха и газов ЕЕ. Руководство по эксплуатации	1	1 экз. при групповой поставке
Методика поверки	МП 2550-0297-2017	1	1 экз. при групповой поставке

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	ЕЕ650	ЕЕ75	ЕЕ576	ЕЕ660
Диапазон измерений скорости газового потока в рабочих условиях, м/с	от 0,2 до 20	от 0,06 до 2 от 0,15 до 10 от 0,2 до 40	от 0,2 до 1,0 ¹⁾ от 0,2 до 2,0	от 0,15 до 1 ¹' от 0,15 до 1,5 от 0,15 до 2
Пределы допускаемой относительной погрешности при измерении скорости газового потока в рабочих условиях ²⁾, % где V - скорость потока (м/с)	±(3,0 + 20/V)	±3,0/V ±(1,0 + 10/V) ±(1,0 + 20/V)	±(4,0 + 8/V) ±(6,0 + 12/V)	±(2,0 + 4/V) ¹⁾ ±(2,0 + 5/V) ±(2,0 + 6/V)

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	ЕЕ671	OMNIPORT30 LOGPROBE 60	OMNIPORT30 LOGPROBE 61	OMNIPORT30 LOGPROBE 65
Диапазон измерений скорости газового потока в рабочих условиях, м/с	от 0,5 до 5 от 1,0 до 10 от 1,0 до 15 от 1,0 до 20	от 0,2 до 20	от 0,08 до 2	от 0,2 до 20
Пределы допускаемой относительной погрешности при измерении скорости газового потока в рабочих условиях ²⁾, % где V - скорость потока (м/с)	±(3,0 + 20/V) ±(4,0 + 30/V) ±(5,0 + 35/V) ±(6,0 + 40/V)	±(2,0 + 20/V)	±(1,0 + 4/V)	±(3,0 + 20/V)

Таблица 6 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	ЕЕ771	ЕЕ772	ЕЕ776	EE741
Диапазон измерений объемного расхода газа, приведенный к условиям (Ро =101,325 кПа; to =0 °C)³⁾, м³/ч	от 0,32 до 1400 ⁴⁾		от 1,7 до 263350 ⁴⁾	от 0,2 до 212 ⁴⁾
Диапазон измерений массового расхода газа, кг/ч	от Qmin р до Qmax р
Пределы допускаемой относительной погрешности при измерении скорости, массового расхода, объемного расхода и объема газа²⁾, %	±(1,5 + 0,5 Qmax/Q) ⁵⁾		±(1,5 + 0,8 Qmax/Q)	±(3,0 + 0,3 Qmax/Q)

Примечания

¹⁾ в зависимости от настройки измерителя;
²⁾ при давлении 0,7 МПа и температуре +20 ^оС;
3)

Таблица 7 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	ЕЕ650	ЕЕ75	ЕЕ576	ЕЕ660
Выходные сигналы: - аналоговый, мА	от 4 до 20	от 0 до 20; от 4 до 20		от 4 до 20
- аналоговый, B	от 0 до 10		от 0 до 5; от 0 до 10	от 0 до 10
Напряжение питания постоянного тока, В	24	24	от 10 до 19 или от 19 до 29	24

Наименование характеристики	Значение
Наименование характеристики	ЕЕ650	ЕЕ75	ЕЕ576	ЕЕ660
Потребляемая мощность, Вт, не более	3,6	3,9	2,0	4,3
Масса, г, не более	300	452	26	200
Габаритные размеры (диаметр/длина, высота, ширина), мм, не более	46;101;80	60;145;56	150;12;13	46;101;80
Диапазон температуры о измеряемой среды, С	от -25 до +50	от - 40 до +120	от -20 до +60	от -25 до +50
Диапазон температуры о окружающей среды, С	от -10 до +50	от -30 до +60	от -30 до +60	от -10 до +50
Средний срок службы, лет			10
Относительная влажность, %	от 5 до 95
Средняя наработка на отказ, ч	87600

Таблица 8 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	ЕЕ671	OMNIPORT30 LOGPROBE 60	OMNIPORT30 LOGPROBE 61	OMNIPORT30 LOGPROBE 65
Выходные сигналы: - аналоговый, В	от 0 до 1; от 0 до 5; от 0 до 10	-
Напряжение питания постоянного тока, В	от 10 до 19	Батарея
Потребляемая мощность, Вт, не более	1,0	Батарея
Масса, г, не более	30	386
Диапазон температуры о измеряемой среды, С	от -20 до +60	от -40 до +120	от -20 до +60	от - 25 до +50
Диапазон температуры о окружающей среды, С	от -40 до +80	от 0 до +50	от 0 до +50	от 0 до +50

Наименование характеристики	Значение
Наименование характеристики	ЕЕ671	OMNIPORT30 LOGPROBE 60	OMNIPORT30 LOGPROBE 61	OMNIPORT30 LOGPROBE 65
Габаритные размеры
(диаметр/длина, высота,		130;12;13
ширина), мм, не более
Относительная влажность, %	от 5 до 95
Средний срок службы, лет	10
Средняя наработка на отказ, ч	87600

Таблица 9 - Основные технические характеристики

Наименование характеристики	Значение
	ЕЕ771 ЕЕ772	ЕЕ776	EE741
Выходные сигналы: - аналоговый, мА	от 0 до 20 от 4 до 20		от 0 до 20 от 4 до 20
- аналоговый, В - Релейный - Пульсовый - интерфейс	от 0 до 5 от 0 до 10 Есть Есть Modbus RTU,M-bus		Есть Есть Modbus RTU M-bus
Напряжение питания постоянного тока, В	от 18 до 30
Потребляемая мощность, Вт, не более	6,0
Масса, г, не более	700	1000
Габаритные размеры (диаметр/длина, высота, ширина), мм, не более	145; 60; 56
Диапазон температуры о измеряемой среды, С	от -20 до +80		от -20 до +60
Диапазон температуры о окружающей среды, С	от -20 до +60		от -10 до +50
Относительная влажность, %	от 5 до 95
Средний срок службы, лет	10
Средняя наработка на отказ, ч	87600

заводская установка, возможно изменение условий приведения; в зависимости от диаметра трубопровода (от 15 до 1200 мм);

⁵⁾ Q - значение текущего расхода, Q_min - значение минимального расхода, м³/ч, Q_max - значение максимального расхода, м³/ч, р - значение плотности газа в рабочих условиях, кг/м³.

Техническая поддержка
