Номер по Госреестру СИ: 70761-18
70761-18 Системы бесплëночные автоматизированные рентгенометрические
("БАРС")
Назначение средства измерений:
Системы бесплёночные автоматизированные рентгенометрические «БАРС» (далее -системы) предназначены для измерений линейных размеров (длины, ширины и высоты) дефектов при использовании радиографического метода.
Внешний вид.
Системы бесплëночные автоматизированные рентгенометрические
Рисунок № 1
Внешний вид.
Системы бесплëночные автоматизированные рентгенометрические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2028
Номер записи - 162619
ID в реестре СИ - 385019
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Радиационные диагностические технологии" (ООО "РаДиаТех")
Страна - РОССИЯ
Населенный пункт - Ленинградская обл., Гатчинский р-н, д. Вайялово
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№565 от 2018.03.28 Об утверждении типов средств измерений
№25 от 2023.01.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (7)
Наличие аналогов СИ: Системы бесплëночные автоматизированные рентгенометрические ("БАРС")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Радиационные диагностические технологии" (ООО "РаДиаТех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70761-18 28.03.2028 |
Системы бесплëночные автоматизированные рентгенометрические, "БАРС" Общество с ограниченной ответственностью "Радиационные диагностические технологии" (ООО "РаДиаТех") (РОССИЯ Ленинградская обл., Гатчинский р-н, д. Вайялово) |
ОТ МП |
2 года |
|
95047-25 28.03.2030 |
Комплексы цифровой радиографии, Обозначение отсутствует Общество с ограниченной ответственностью "Радиационные диагностические технологии" (ООО "РаДиаТех") (РОССИЯ Ленинградская обл., Гатчинский р-н, д. Вайялово) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Системы бесплëночные автоматизированные рентгенометрические ("БАРС")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Системы бесплëночные автоматизированные рентгенометрические ("БАРС")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечения системы, установлено на ноутбуке. ПО «БАРС клиент», осуществляет обработку измерительной информации (файл метрологически значимой части ПО «БАРС клиент» - «libbars_lrsp.so») отображение, хранение, а так же проверку работоспособности системы и установку параметров съемки.
Уровень защиты ПО системы «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО системы приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БАРС клиент |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.1 |
|
Цифровой идентификатор ПО |
29564aee62aaddf4tct38b35d4a5a223 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические характеристики системы нормированы с учетом влияния программного обеспечения.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам бесплёночным автоматизированным рентгенометрическим «БАРС»ГОСТ 7512-82 Контроль неразрушающий. Соединения сварные. Радиографический метод ТУ 427650-004-02353754-2016 Системы бесплёночные автоматизированные рентгенометрические «БАРС». Технические условия
Поверка
Поверкаосуществляется по документу МП 300-17 «Системы бесплёночные автоматизированные рентгенометрические «БАРС» Методика поверки», утвержденному ФБУ «Томский ЦСМ» 20 ноября 2017 г.
Основные средства поверки:
-
- микроскоп измерительный универсальный УИМ-21 (рег. № 634-50), диапазон измерений линейных размеров от 0 до 200 мм, пределы допускаемой абсолютной погрешности измерений ±0,003 мм;
-
- штангенциркуль цифровой серии 500, (рег. № 30380-05), диапазон измерений линейных размеров от 0 до 300 мм, пределы допускаемой абсолютной погрешности измерений ±0,03 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Радиационные диагностические технологии» (ООО «РаДиаТех»)
ИНН: 4705070452
Адрес: 188300, Ленинградская область, Гатчинский район, д. Вайялово
Телефон: (812) 409-96-95
Web-сайт: radiatech.ru
E-mail: rdt@radiatech.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17-а
Телефон: (3822) 55-44-86, факс (3822) 56-19-61, 55-36-76
Web-сайт: tomskcsm.ru
E-mail: tomsk@tcsms.tomsk.ru
В состав системы входят:
-
- модуль детекторный, включающий в себя экран сцинтилляционный;
-
- каретка автоматизированная для перемещения и позиционирования с колесами магнитными;
-
- блок управления и питания с зарядным устройством и соединительным кабелем;
-
- ноутбук с установленным программным обеспечением (далее - ПО) «БАРС клиент».
Принцип действия системы основан на преобразовании рентгеновского излучения, от внешнего аппарата рентгеновского прошедшего через объект контроля, в цифровое изображение. Требования к рентгеновским аппаратам, применяемым с системой установлены в ГОСТ 25113-86. Рентгеновское излучение от рентгеновского аппарата, воздействует на экран сцинтилляционный модуля детекторного. Под воздействием рентгеновского излучения экран сцинтилляционный начинает светится. Сила света преобразуется в электрический ток, сигнал которого усиливается и преобразуется в цифровой код, в электронной схеме модуля детекторного формируется и передается на блок управления и питания цифровое изображение рентгеновского снимка объекта контроля. Информационный обмен между блоком управления и питания и ноутбуком с установленным ПО «БАРС клиент» осуществляется по беспроводной Wi-Fi связи стандарта IEEE 802.11. ПО «БАРС клиент» осуществляет отображение, обработку и хранение полученного изображения объекта контроля.
Системы используются при панорамном и фронтальном просвечивании объектов контроля.

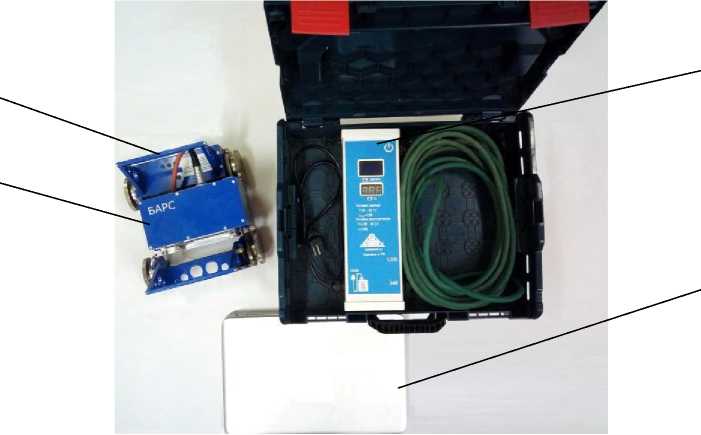

Общий вид системы представлен на рисунке 1.
2
1
3
4
1 - модуль детекторный; 2 - каретка автоматизированная; 3 - блок управления и питания; 4 - ноутбук
Рисунок 1 - Общий вид системы

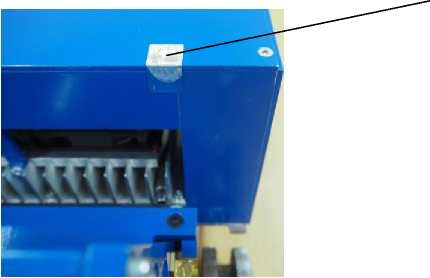

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломбировка модуля детекторного осуществляется нанесением голографической защитной наклейки завода-изготовителя на винт крепления крышки детекторного модуля к корпусу.
Место пломбирования заводом-изготовителем
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Комплектность системы приведена в таблице 4.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Модуль детекторный |
РДТ.14.04.00. Д.000 |
1 шт. |
|
Каретка автоматизированная для перемещения и позиционирования с магнитными колесами |
РДТ.14.04.00.К.000 |
1 шт. |
|
Блок управления и питания с зарядным устройством и соединительным кабелем |
РДТ.14.04.00.БУП.000 |
1 шт. |
|
Ноутбук с установленным ПО «БАРС клиент» |
1 шт. | |
|
Образец контрольный |
РДТ.14.04.00. ОК.000 |
1 шт. |
|
Руководство по эксплуатации |
42 7650-004-02353754-2016 РЭ |
1 экз. |
|
Руководство пользователя ПО |
42 7650-004-02353754-2016 РП |
1 экз. |
|
Паспорт |
42 7650-004-02353754 ПС |
1 экз. |
|
Методика поверки |
МП 300-17 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров (ширины, длины и высоты), мм |
от 0,2 до 40,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
±0,15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Чувствительность контроля по ГОСТ 7512 |
1 класс |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Напряжение питания постоянного тока, В |
от 23 до 29 |
|
Потребляемая мощность, Вт, не более |
96 |
|
Габаритные размеры (В*Ш*Д), мм, не более: - модуль детекторный |
120x100x200 |
|
- каретка автоматизированная |
185x240x370 |
|
- блок управления и питания |
260x350x440 |
|
- образец контрольный |
1,5x20x40 |
|
Масса, кг, не более: - модуль детекторный |
2 |
|
- каретка автоматизированная |
6,5 |
|
- блок управления и питания |
12 |
|
- образец контрольный |
0,01 |
|
Толщина стенки объекта контроля, мм |
от 5 до 46 |
|
Условия эксплуатации: - температура окружающей среды для модуля детекторного, каретки автоматизированной, блока |
от -40 до +45 |
|
управления и питания, °С - температура окружающей среды для ноутбука, °С |
от -20 до +30 |
|
- относительная влажность, % |
от 30 до 95 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
