Номер по Госреестру СИ: 70649-18
70649-18 Система измерительная количества бутилакрилата при наливе в железнодорожные цистерны и танк-контейнеры
(Нет данных)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-10000 предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Система измерительная количества бутилакрилата при наливе в железнодорожные цистерны и танк-контейнеры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 162495
ID в реестре СИ - 384895
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - АО "ПРИЗ"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№527 от 2018.03.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Система измерительная количества бутилакрилата при наливе в железнодорожные цистерны и танк-контейнеры (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "ПРИЗ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70649-18 |
Система измерительная количества бутилакрилата при наливе в железнодорожные цистерны и танк-контейнеры, Нет данных АО "ПРИЗ" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
78549-20 |
Комплекс программно-технический АСУ ТП и УО Топливозаправочного комплекса АО "АЭРО-Шереметьево", АО "ПРИЗ" (РОССИЯ г.Москва) |
ОТ МП |
3 года |
|
78704-20 14.07.2025 |
Системы измерительные количества авиационного топлива при заправке воздушных судов, АО "ПРИЗ" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Система измерительная количества бутилакрилата при наливе в железнодорожные цистерны и танк-контейнеры (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Система измерительная количества бутилакрилата при наливе в железнодорожные цистерны и танк-контейнеры (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМИ 3248-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24007-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06690.
МИ 3252-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24107-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06689.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-10000ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 м по ГОСТ 7502-98;
-
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений
10, 20 м по ГОСТ 7502-98;
-
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
-
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
-
- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Центральный научно-исследовательский институт «Проектстальконструкция»
(ЦНИИ «Проектстальконструкция»)
Адрес: 119607, Российская Федерация, г. Москва, проспект Мичуринский, д.37
Заявитель
Акционерное общетво «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)
ИНН 8603089934
Адрес: Российская Федерация, Тюменская обл., Ханты-Мансийский автономный округ-Югра, г.Нижневартовск, ул. Ленина, д. 4
Телефон: +7 (3466) 62-20-24, факс: +7 (3466) 62-21-99
E-mail: NVSNGinfO@rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»(ООО ИК «СИБИНТЕК»)
Адрес: 117152, Российская Федерация, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуар стальной вертикальный цилиндрический РВС-10000 представляют собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуар стальной вертикальный цилиндрический РВС-10000 № 1 расположен: Российская Федерация, Тюменская обл., Ханты-Мансийский автономный округ-Югра, Нижневартовский р-он, АО «Самотлорнефтегаз», Самотлорское месторождение, КСП-16.

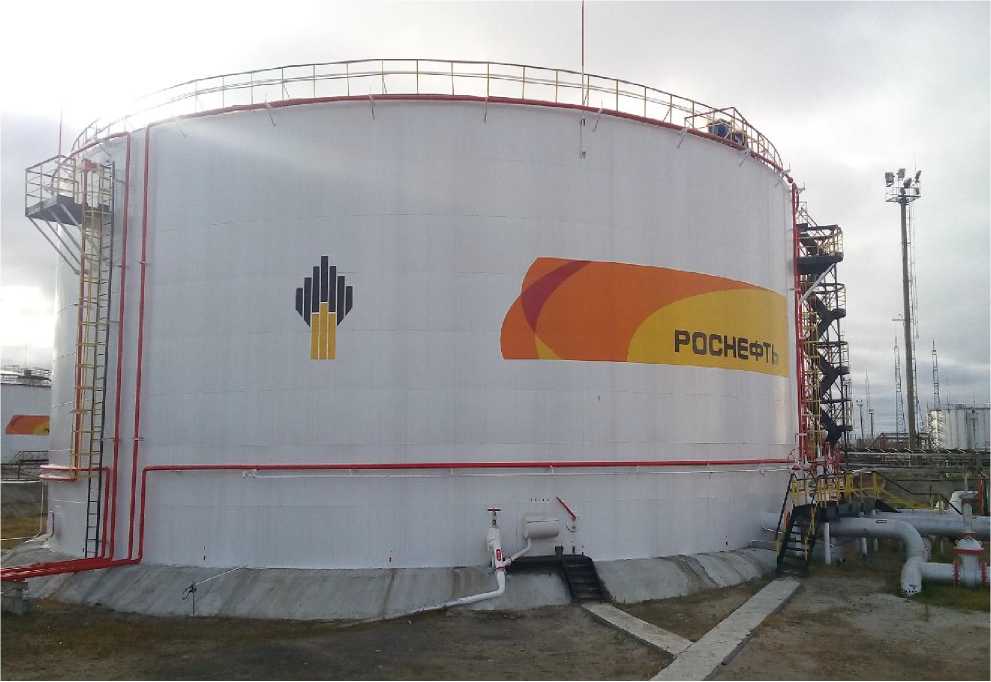

Общий вид резервуара стального вертикального цилиндрического РВС-10000 представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического РВС-10000 не предусмотрено.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-10000
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
РВС-10000 № 1 | |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности вместимости резервуара, % |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
РВС-10000 № 1 | |
|
Высота резервуара, мм, не более |
11920 |
|
Внутренний диаметр, мм, не более |
34200 |
|
Средний срок службы, лет |
30 |
|
Условия эксплуатации: о
|
от -50 до +50 от 84,0 до 106,7 |
