Номер по Госреестру СИ: 70571-18
70571-18 Анализаторы жидкости
(DMT, Dialog DAC, DULCOMARIN II, DCCa (compact))
Назначение средства измерений:
Анализаторы жидкости модификаций DMT, Dialog DAC, DULCOMARIN II, DCCa (compact) (далее - анализаторы) предназначены для измерений рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) и температуры анализируемой среды (Т).
Внешний вид.
Анализаторы жидкости
Рисунок № 1
Внешний вид.
Анализаторы жидкости
Рисунок № 2
Внешний вид.
Анализаторы жидкости
Рисунок № 3
Внешний вид.
Анализаторы жидкости
Рисунок № 4
Внешний вид.
Анализаторы жидкости
Рисунок № 5
Внешний вид.
Анализаторы жидкости
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.03.2023
Номер записи - 162411
ID в реестре СИ - 384811
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, модификации Dialog DAC, Dulcometer® DMT, DULCOMARIN compact, DMT, Dialog DAC, DCCa (compact), DCCa, Checktemp 1,
Производитель
Изготовитель - Фирма "ProMinent GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 51
Выдано извещений - 2
Кол-во периодических поверок - 46
Кол-во средств измерений - 5
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№455 от 2018.03.13 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы жидкости (DMT, Dialog DAC, DULCOMARIN II, DCCa (compact))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Анализаторы жидкости (DMT, Dialog DAC, DULCOMARIN II, DCCa (compact))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 24 | 8 | 0 | 24 | 0 | 24 | 0 | 24 | |
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 5 | 1 | 0 | 5 | 1 | 5 | 0 | 5 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭРИС" (RA.RU.310699) | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы жидкости (DMT, Dialog DAC, DULCOMARIN II, DCCa (compact))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
1919 | 4839 |
|
ФБУ Владимирский ЦСМ Владимирская область |
2303 | 4839 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3697 | 4839 |
|
ФБУ Пермский ЦСМ Пермский край |
13541 | 4839 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2736 | 4839 |
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение, разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока. Анализаторы серии DULCOMARIN II имеют выход для подключения к ПК.
Структура встроенного программного обеспечения представляет древовидную форму.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Программное обеспечение запускается в автоматическом режиме после включения анализатора.
Идентификационные данные ПО представлены в табл. 1.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
DMT |
Dialog DAC |
DULCOMARIN II |
DCCa (compact) | |
|
Идентификационное наименование ПО |
- |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.0.00 |
01.05.05.02 |
3027 |
01.01.00.01 |
Знак утверждения типа
Знак утверждения типананосится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости модификаций DMT, Dialog DAC, DULCOMARIN II, DCCa (compact)
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH.
Приказ Министерства природных ресурсов и экологии Российской Федерации № 425 от 7 декабря 2012 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
Техническая документация фирмы «ProMinent GmbH», Германия.
Поверка
Поверкаосуществляется по ГОСТ Р 8.722-2010 «ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки» при измерении удельной электрической проводимости; ГОСТ Р 8.857-2013 «ГСИ. рН-метры. Методика поверки» при измерении рН и температуры; ГОСТ 8.639-2014 «ГСИ. Электроды для определения окислительно-восстановительного потенциала. Методика поверки» при измерении окислительно-восстановительного потенциала.
Основные средства поверки:
-
- рабочий эталон 2-го разряда единицы удельной электрической проводимости жидкостей по ГОСТ 8.457-2015;
-
- рабочий эталон 3-го разряда единицы температуры по ГОСТ 8.558-2009;
-
- рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-2014;
-
- стандартные образцы газовой смеси состава O2+N2 по ГСО 10531-2014;
-
- стандарт-титры СТ-ОВП-01 (Рег № 61364-15) (готовятся насыщением хингидроном буферных растворов рН 1,65 и 6,86).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на анализаторы, как указано на рисунке 2.
Изготовитель
Фирма «ProMinent GmbH», ГерманияАдрес: 69123 Im Schuhmachergewann 5-11, Heidelberg, Germany
Тел.: +49 6221 842 0; Факс: +49 6221 842 215
E-mail: info@prominent.com
Заявитель
Общество с ограниченной ответственностью «ПроМинент Дозирующая Техника»
(ООО «ПроМинент»)
ИНН 7705649189
Адрес: 117246, г. Москва, Научный проезд, д. 12
Юридический адрес: 115093, г. Москва, ул. Люсиновская, д. 36, стр. 1, эт. 3, пом. 1 ч, ком 23
Телефон: +7 (499) 486-10-21, +7 (495)334-21-91, +7 (495)334-13-98
Факс: +7 (499) 486-10-24
E-mail: info@prominent.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: +7 (812) 251-76-01; Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Принцип действия каналов измерения рН и ОВП - потенциометрический. Комбинированные рН-электроды состоят из измерительного стеклянного электрода и электрода сравнения. В состав электрода ОВП входят измерительный платиновый или золотой электрод и электрод сравнения.
Принцип действия канала измерения УЭП основан на измерении удельной электрической проводимости на переменном токе.
Принцип действия канала измерения температуры основан на преобразовании электрического сопротивления, поступающего в электронный блок от первичного преобразователя, пропорционально измеряемой величине.
Анализаторы состоят из измерительного преобразователя и датчиков (первичных преобразователей), обеспечивающих измерение параметров водной среды.
В режиме индикации анализатор отображает содержание общего и/или свободного хлора. Принцип действия датчиков общего и свободного хлора амперометрический. Датчики состоят из катода и анода из драгоценных металлов закрытых мембранным колпачком, заполненным электролитом.
Модификации анализатора различаются конструкциями используемых датчиков и измерительного блока, метрологическими характеристиками, количеством измерительных каналов.
Модификации DMT и DCCa (compact) являются одноканальными анализаторами, измеряющими либо pH/ОВП с одновременным измерением температуры, либо УЭП с измерением температуры анализируемой среды.
Dialog DAC и DULCOMARIN II являются многоканальными анализаторами для параллельных измерений pH, ОВП и температуры жидкости.
Общий вид приборов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Анализатор DMT
Анализатор DCCA (compact)
Анализатор DULCOMARIN II
Анализатор Dialog DAC
Рисунок 1 - Общий вид анализаторов различных модификаций
|v^)!
Место
знака поверки
Место пломбирования Ф]
Анализатор DMT
Место знака поверки
Место
пломбирования

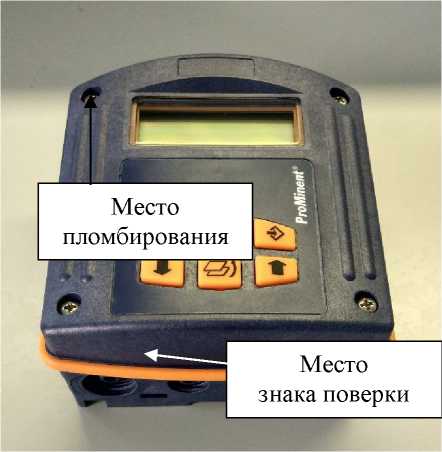

Анализатор DCCa (compact)
Место
пломбирования
Место
знака поверки

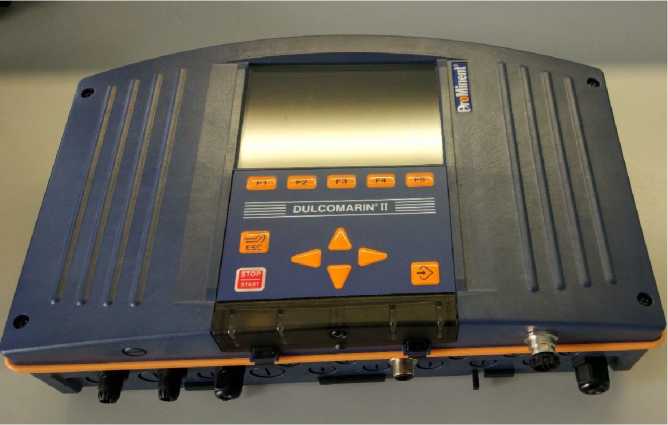

Анализатор DULCOMARIN II
diaLog
Место
пломбирования
Место знака поверки

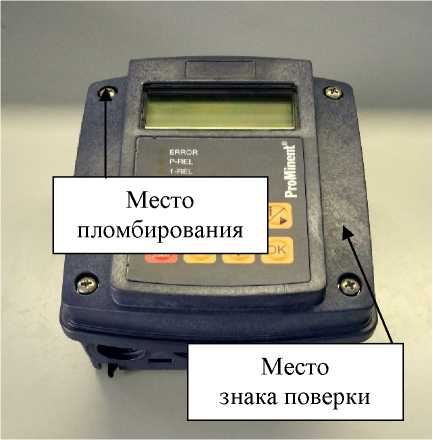

Анализатор Dialog DAC
