Номер по Госреестру СИ: 70523-18
70523-18 Виброметры
(СМ-21Х)
Назначение средства измерений:
Виброметры СМ-21Х (далее - виброметры) предназначены для измерений виброускорения, виброскорости, виброперемещения и частоты вращения узлов оборудования с целью их контроля, мониторинга и диагностики.

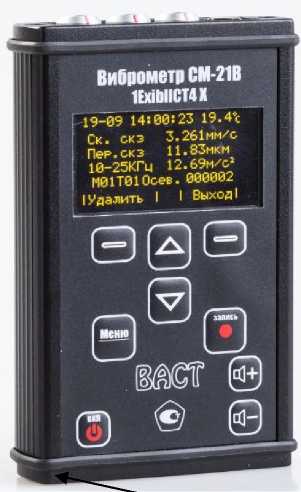

Внешний вид.
Виброметры
Рисунок № 1

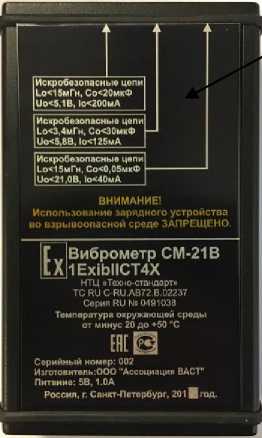

Внешний вид.
Виброметры
Рисунок № 2
Внешний вид.
Виброметры
Рисунок № 3

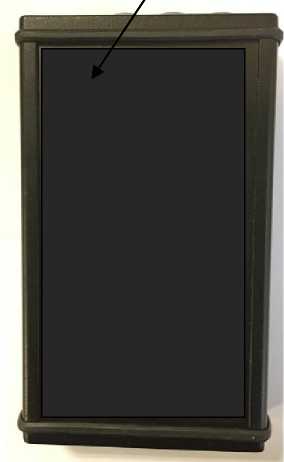

Внешний вид.
Виброметры
Рисунок № 4
Программное обеспечение
Программное обеспечение виброметров предназначено для получения результатов аналого-цифрового преобразования аналоговых сигналов первичных преобразователей, цифровой обработки полученных результатов преобразования и представления значений измеренных величин.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО СМ-21 Х |
Номер версии (идентификационный номер) ПО |
4.1 и выше |
Цифровой идентификатор CRC32 |
1349F555 |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Рекомендациями по метрологии Р 50.2.077-2014 соответствует уровню «Высокий».
Знак утверждения типа
Знак утверждения типананосится на корпус прибора способом машинной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброметрам СМ-21Х
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10 -1 до 240 4 Гц.
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений.
ВАРБ 411711.120 ТУ Виброметр СМ-21Х. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Ассоциация ВАСТ» (ООО «Ассоциация ВАСТ»)
ИНН 7826690008
Адрес: 198207, Россия, г. Санкт-Петербург, пр. Стачек, дом 140
Тел. (факс) +7 (812) 327 55 63
E-mail: vibro@vast.spb.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04
E-mail: letter@rustest.spb.ru
Виброметры являются портативными переносными приборами с внешним, подключаемым с помощью кабеля акселерометром, имеющим встроенный усилитель, и оптическим отметчиком.
Сигнал с акселерометра поступает на аналоговое устройство через входной разъем. Сигнал с аналогового устройства поступает на наушники (головные телефоны) и на вход аналого-цифрового преобразователя (АЦП), который осуществляет преобразование входных сигналов в цифровой код. Результаты преобразования передаются с АЦП на процессор по интерфейсу SPI. Сигнал с оптического отметчика через устройство согласования поступает на цифровой вход процессора. Данные с встроенного преобразователя температуры поступают на процессор по интерфейсу I2C. Процессор осуществляет программную обработку оцифрованного сигнала и вывод обработанной информации на дисплей. Данные хранятся в энергонезависимой флэш-памяти и могут быть переданы в компьютер по USB интерфейсу.
Виброметры позволяют осуществлять выбор полосы частот, коэффициента преобразования акселерометра, сохранение и просмотр результатов измерений, сравнение текущего измеренного значения с пороговым уровнем.
Виброметры обеспечивают возможность прослушивания измеряемого вибрационного сигнала с помощью наушников и контроля теплового состояния узлов оборудования с помощью встроенного преобразователя температуры.
Виброметры СМ-21Х изготавливаются в следующих исполнениях СМ-21М и СМ-21В.
Виброметры в исполнении СМ-21В в комплекте с акселерометрами, имеющими соответствующий сертификат соответствия по ТР ТС 012/2011, предназначены для работы во взрывоопасных зонах.
Внешний вид виброметров приведен на рисунке 1.
Виброметр СМ-21В
1ExibllCT4X
19-09 14=00*23 19.4*с Ск. скз 3.261ММ/С Пер.скз 11.83мкм 10-25КГЦ 12.69м/с1 М01Т01Осев. 090002
I Удалить I I Выход I
19-09 14:00:23 19.41 Ск. скз 3.261мм/с Пер. скз И.ЗЗмкн
10-25КГЦ 12.69^0’ M01T01Oces. 000002
I Удалить I I Выход I
0 @ 0Место пломбирования
1
I
В Виброметр СМ-21 В
1 ExibliCT4X
НТЦ «Техно-стандарт» ТС RU C-RU.AB72 В.02237
Серия RU Ns 0491038 Температура окружающей среды ст минус 20 до +50 ЛС
ЕНГЕ
Серийный номер: 002 ИзготовителыООО "Ассоциация ВАСТ’ Питание: 5В. 1.0А
Россия, г. Санкт-Петербург, 201Н год.
Искробезопасные цепи ко<15мГн, Сос0,05мкФ Uo<21,0В, 1о<40мА
г
ГТ
Искробезопасные цепи ио<15мГн, Со<20мкФ Цо<5ЛВ, 1о*=200мА
Искробезопасные цепи 1_е><3,4мГн, СоООмкФ Uo<5,8B, 1о<125мА
ВНИМАНИЕ Использование зарядного устройства во взрывоопасной среде ЗАПРЕЩЕНО.
Место нанесения знака поверки
Рисунок 1 - Внешний вид и место пломбирования виброметров СМ-21Х
Таблица 4 -
Наименование |
Обозначение |
Кол-во |
Виброметр в составе: - основной блок -акселерометр серии 6XX (регистрационный номер 36261-07) -оптический отметчик * | ||
1 | ||
1 | ||
ФД-2 (ФД-2В) |
1 |
Наименование |
Обозначение |
Кол-во |
Щуп малогабаритный |
1 | |
Защитный чехол с ремнем |
1 | |
Держатель магнитный * |
ДМ2 |
1 |
Кабель соединительный |
КММ-21-1 |
1 |
Сетевой адаптер СА-СМ-21 |
GS06E-1P1J |
1 |
Наушники шумозащищенные * |
1 | |
Кабель интерфейсный USB-СМ^ * |
1 | |
Формуляр |
ВАРБ.411711.120 ФО |
1 |
Руководство по эксплуатации |
ВАРБ.411711.120 РЭ |
1 |
Методика поверки |
ВАРБ.411711.120 Д |
1 |
Дистрибутивный носитель USB |
1 | |
* поставляется по дополнительному заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений СКЗ виброускорения на базовой частоте 160 Гц, м/с2 |
от 0,1 до 200 |
Диапазон измерений СКЗ виброскорости на базовой частоте 80 Гц, мм/с |
от 0,1 до 100 |
Диапазон измерений СКЗ виброперемещения на базовой частоте 40 Гц, мкм |
от 1 до 1000 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности при измерении СКЗ: - виброускорения, м/с2 |
±(0,03+0,07Аизм), где АШм измеренное значение виброускорения |
- виброскорости, мм/с |
±(0,03+0,07-V^), где Vизм измеренное значение виброскрости |
- виброперемещения, мкм |
±(0,3+0,07-Бизи), где Sизм измеренное значение виброперемещения |
Частотные характеристики полосовых фильтров при измерениях параметров вибрации |
по ГОСТ ISO 2954-2014, ГОСТ ИСО 10816-3-2002, ГОСТ ИСО 10816-4-2002 |
Полосы частот при измерении виброускорения, виброскорости, виброперемещения, Гц |
от 2 до 1000, от 10 до 1000, от 10 до 2000, от 10 до 5000 |
Диапазон измерений частоты вращения, Гц (об/мин) |
от 2 до 1000 ( от 120 до 60000) |
Пределы допускаемой относительной погрешности при измерении частоты вращения, % |
±1 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Время непрерывной работы в режиме измерения, ч, не менее |
8 |
Время полной зарядки аккумуляторной батареи, ч, не более |
4,5 |
Среднее время наработки на отказ, ч, не менее |
10000 |
Масса прибора, кг, не более |
0,35 |
Габаритные размеры, мм, не более - длина |
138 |
- ширина |
86 |
- высота |
26 |
Условия эксплуатации: - температура окружающей среды, ° С |
от -20 до +50 |
- относительная влажность воздуха, % |
от 30 до 90 |
Степень защиты корпуса по ГОСТ 14254-96 |
IP65 |
Электромагнитная совместимость |
ТР ТС 020/2011 |
Безопасность низковольтного оборудования |
ТР ТС 004/2011 |
Безопасность для работы во взрывоопасных средах (для виброметра в исполнении СМ-21В) |
ТР ТС 012/2011 |
