Номер по Госреестру СИ: 70520-18
70520-18 Резервуары стальные вертикальные цилиндрические
(РВСПК-50000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВСПК-50000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 162357
ID в реестре СИ - 384757
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - АО "Транспетрол"
Страна - СЛОВАКИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№455 от 2018.03.13 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВСПК-50000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Транспетрол"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63573-16 |
Система измерений количества и показателей качества нефти № 701 ПСП "Будковце" АО "Транспетрол", Нет данных АО "Транспетрол" (СЛОВАКИЯ ) |
ОТ МП |
1 год |
|
70520-18 |
Резервуары стальные вертикальные цилиндрические, РВСПК-50000 АО "Транспетрол" (СЛОВАКИЯ ) |
ОТ МП |
5 лет |
|
70719-18 |
Резервуары стальные вертикальные цилиндрические, РВСПК-30000, РВСПК-50000 АО "Транспетрол" (СЛОВАКИЯ ) |
ОТ МП |
5 лет |
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВСПК-50000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИР" (74) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВСПК-50000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСПК-50000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки;
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
-
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
-
- нивелир электронный SDL30 (регистрационный номер 19368-06);
-
- уровнемер буйковый Proservo (регистрационный номер 45098-10);
-
- расходомер массовый Promass (регистрационный номер 15201-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Акционерное общество «Транспетрол» (АО «Транспетрол») Адрес: Словацкая Республика, Братислава 2, 821 08, Шумавска 38
Заявитель
Акционерное общество «Транснефть-Метрология» (АО «Транснефть-Метрология») ИНН 7723107453
Адрес: 127254, г. Москва, ул. Добролюбова, д. 16, корп. 1
Телефон: (495) 950-87-00
Факс: (495) 950-85-97
E-mail: cmo@cmo.transneft.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: (843) 272-70-62
Факс:(843) 272-00-32
E-mail: office@vniir.org
Тип резервуаров - стальные вертикальные цилиндрические с плавающей крышей, номинальной вместимостью 50000 м3.
Резервуары представляют собой стальную конструкцию, включающая в себя основной резервуар, состоящий из цилиндрической стенки, днища, плавающей крыши и наружную защитную стенку.
Цилиндрическая стенка резервуара включает в себя девять цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары РВСПК-50000 №№ 233, 234 расположены на площадке НПС «Будковце», Словацкая Республика.
Общий вид резервуаров стальных вертикальных цилиндрических РВСПК-50000 представлен на рисунке 1.

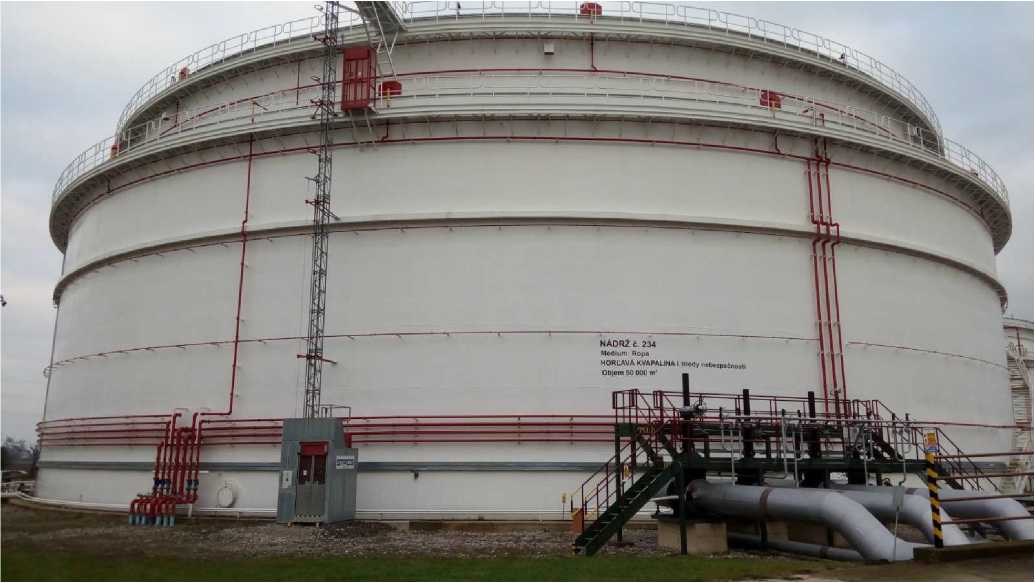

Рисунок 1 - Общий вид резервуара РВСПК-50000
Пломбирование резервуаров стальных вертикальных цилиндрических РВСПК-50000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РВСПК-50000 | ||
|
Заводской номер резервуара | ||
|
233 |
234 | |
|
Номинальная вместимость, м3 |
50000 | |
|
Пределы допускаемой относительной | ||
|
погрешности определения |
±0,20 | |
|
вместимости, % | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
РВСПК-50000 | ||
|
Заводской номер резервуара | ||
|
233 |
234 | |
|
Условия эксплуатации: | ||
|
Температура окружающего воздуха, оС |
от -50 до +50 | |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее |
50 | |
