Номер по Госреестру СИ: 70481-18
70481-18 Термогигрометры
(UNITESS THB 1)
Назначение средства измерений:
Термогигрометры UNITESS THB 1 (далее по тексту - термогигрометры) предназначены для измерений температуры, относительной влажности воздуха и атмосферного давления в помещениях с необходимостью контроля параметров окружающей среды.
Внешний вид.
Термогигрометры
Рисунок № 1
Внешний вид.
Термогигрометры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.08.2027
Номер записи - 162312
ID в реестре СИ - 384712
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. 1В, WXT534, UNITESS THB1, UNITESS THB 1С, UNITESS THB 1C, UNITESS THB 1B, UNITESS THB 1 модификация THB 1, UNITESS THB 1 мод. 1В, UNITESS THB 1, THB1, THB 1С, THB 1В, THB 1C, THB 1B, THB 1 мод. 1В, THB 1, 60490-15, --, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-исследовательский центр ЮНИТЕСС"(ООО "Научно-исследовательский центр ЮНИТЕСС")
Страна - РОССИЯ
Населенный пункт - Республика Беларусь.
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 688
Выдано извещений - 9
Кол-во периодических поверок - 642
Кол-во средств измерений - 61
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№381 от 2018.02.26 Об утверждении типа средств измерений
№2679 от 2022.10.25 ПРИКАЗ_О продлении признания результатов испытаний и утверждения типа, первичной поверки средств измерений (2)
Наличие аналогов СИ: Термогигрометры (UNITESS THB 1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70481-18 Термогигрометры (UNITESS THB 1) Общество с ограниченной ответственностью "Научно-исследовательский центр ЮНИТЕСС"(ООО "Научно-исследовательский центр ЮНИТЕСС") (РОССИЯ Республика Беларусь.) |
67603-17 Датчики (ТН-485) Дальневосточный филиал Федерального государственного унитарного предприятия "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (Дальневосточный филиал ФГУП "ВНИИФТРИ") (РОССИЯ г. Хабаровск) |
Все средства измерений Дальневосточный филиал Федерального государственного унитарного предприятия "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (Дальневосточный филиал ФГУП "ВНИИФТРИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70481-18 04.08.2027 |
Термогигрометры , UNITESS THB 1 Общество с ограниченной ответственностью "Научно-исследовательский центр ЮНИТЕСС"(ООО "Научно-исследовательский центр ЮНИТЕСС") (РОССИЯ Республика Беларусь.) |
ОТ МП |
1 год |
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Датчики (ТН-485)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 101 | 3 | 0 | 101 | 2 | 101 | 0 | 101 | |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 2 | 0 | 7 | 0 | 6 | 0 | 6 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 78 | 10 | 58 | 4 | 78 | 10 | 58 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 416 | 65 | 20 | 395 | 3 | 405 | 20 | 385 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 1 | 0 | 6 | 0 | 7 | 0 | 6 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 18 | 5 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 23 | 12 | 0 | 23 | 0 | 20 | 0 | 20 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Датчики (ТН-485)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
1104 | 3717 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3580 | 3717 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6468 | 3717 |
Программное обеспечение
Программное обеспечение (ПО) состоит из автономного ПО UniTesS Ambient Viewer, которое не является метрологически значимым и предназначено для обеспечения взаимодействия термогигрометра с ПК по интерфейсу USB.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
UniTesS Ambient Viewer |
|
Номер версии ПО |
1.0 |
|
Цифровой идентификатор ПО |
не доступен |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель изделия и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термогигрометрам UNITESS THB 1
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерения влажности газов
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ТУ BY 191699356.001-2017 Термогигрометры UNITESS THB 1. Технические условия
Поверка
Поверкаосуществляется по документу МРБ МП.2735-2017 «Термогигрометры UNITESS THB 1.
Методика поверки», утвержденному «БелГИМ» 02.10.2017 г. Основные средства поверки: термометры лабораторные электронные ЛТ-300 (Регистрационный № 61806-15); термогигрометры ИВА-6 (Регистрационный № 46434-11); барометры образцовые переносные БОП-1М (Регистрационный 26469-04); барометры-анероиды метеорологические БАММ-1 (Регистрационный № 5738-76). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель прибора и (или) на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Научно-исследовательский центр ЮНИТЕСС» (ООО «Научно-исследовательский центр ЮНИТЕСС») Республика Беларусь
Адрес: 220002, г. Минск, ул. Кропоткина,91 А, помещение 4, кабинет 2 Телефон: +375 173653528
E-mail:sales@unitess.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип действия термогигрометров при измерении температуры основан на свойстве металла резистивного датчика изменять электрическое сопротивление в зависимости от температуры измеряемой среды.
Принцип действия термогигрометров при измерении относительной влажности основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя сорбционно-емкостного чувствительного элемента от влажности окружающей среды.
Принцип действия термогигрометров при измерении атмосферного давления основан на свойстве чувствительного элемента тензорезистивного датчика изменять свое электрическое сопротивление под действием деформирующей нагрузки.
Термогигрометры конструктивно выполнены в виде круглого корпуса со встроенными сенсорами, встроенного измерительного преобразователя, расположенного на одной печатной плате с микропроцессором управления, и жидкокристаллического экрана для индикации результатов измерений.
Термогигрометры изготавливаются в следующих модификациях: THB 1, THB 1B, THB 1C, различающиеся по метрологическим характеристикам и наличию возможности измерения атмосферного давления.

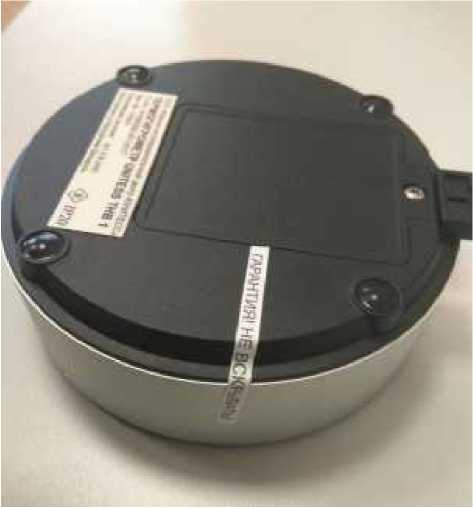

Фотографии общего вида термогигрометров, а также место пломбировки приведены на рисунках 1-2.
1 ни

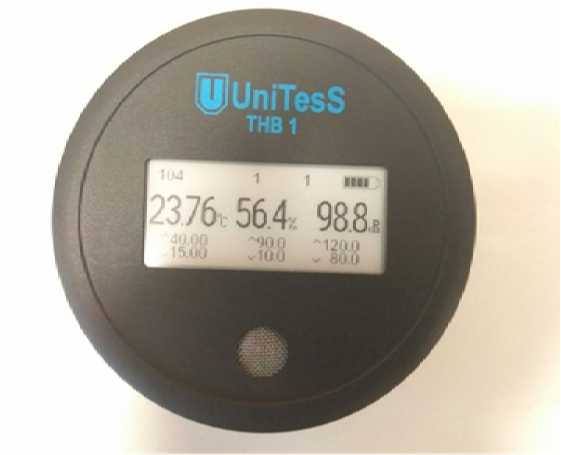

Рисунок 1 - Общий вид термогигрометров UNITESS THB 1
Рисунок 2 - Общий вид термогигрометров UNITESS THB 1
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Термогигрометр |
UNITESS THB 1 |
1 шт. |
|
Руководство по эксплуатации |
ЕМФУ.468213.001РЭ |
1 экз. |
|
Методика поверки |
МРБ МП.2735-2017 |
1 экз. |
|
Диск DVD с ПО |
UniTesS Ambient Viewer |
в соответствии с заказом |
|
Элемент питания типа «АА» |
- |
3 шт. |
|
Кабель USB |
- |
в соответствии с заказом |
|
Примечание: по согласованию с потребителем возможно изменение комплекта поставки | ||
Таблица 2 -
|
Наименование характеристики |
Значение | ||
|
THB 1 |
THB 1B |
THB 1C | |
|
Диапазон измерений температуры, °С |
от 0 до +50 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,3 |
±0,5 |
±0,5 |
|
Разрешающая способность при измерении температуры, °С |
0,01 | ||
|
Диапазон измерений относительной влажности, % |
от 10 до 90 | ||
|
Пределы допускаемой абсолютной погрешности при измерении относительной влажности, % |
±3,0 | ||
|
Разрешающая способность при измерении влажности, % |
0,1 | ||
|
Диапазон измерения атмосферного давления, кПа |
от 86 до 106 |
- | |
|
Пределы допускаемой абсолютной погрешности при измерении атмосферного давления кПа |
±0,2 |
- | |
|
Разрешающая способность при измерении атмосферного давления, кПа |
±0,1 |
- | |
|
Габаритные размеры, мм, не более |
130x122x4 |
2 | |
|
Масса, г, не более |
400 | ||
|
Наименование характеристики |
Значение | ||
|
THB 1 |
THB 1B |
THB 1C | |
|
Потребляемый ток в режиме сна, мкА, не более |
50 | ||
|
Среднее значение потребляемого тока в режиме измерения, мА, не более |
50 | ||
|
Потребляемое напряжение питания (три элемента типа «АА»), В |
от 3,5 до 4,5 | ||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP20 | ||
|
Рабочие условия эксплуатации: | |||
|
- температура окружающей среды, °С: |
от 0 до +50 | ||
|
- относительная влажность воздуха, %, не более |
90 | ||
|
- атмосферное давление, кПа |
от 86 до 106 | ||
