Номер по Госреестру СИ: 70306-18
70306-18 Радиометры ультрафиолетовые
(UVS (UVS-A-T и UVS-B-T))
Назначение средства измерений:
Радиометры ультрафиолетовые UVS (UVS-A-T и UVS-B-T) (далее по тексту -радиометры) предназначены для измерений энергетической освещенности (далее по тексту -ЭО) атмосферного ультрафиолетового излучения в диапазоне длин волн от 280 до 315 нм (УФ-А) и от 315 до 400 нм (УФ-В) с использованием ксенонового источника излучения.
Внешний вид.
Радиометры ультрафиолетовые
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на корпус радиометра методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к радиометрам ультрафиолетовым UVS (UVS-A-T и UVS-B-T)
ГОСТ 8.197-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока и силы излучения в диапазоне длин волн 0,001-1,600 мкм
Приказ Министерства здравоохранения и социального развития РФ от 9 сентября 2011 г. N 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
Техническая документация компании «Kipp & Zonen B.V.», Нидерланды
Поверка
Поверкаосуществляется по документу МП 055.М7-17 «ГСИ. Радиометры ультрафиолетовые UVS (UVS-A-T и UVS-B-T). Методика поверки», утверждённому ФГУП «ВНИИОФИ» 05 октября 2017 г.
Основные средства поверки:
Государственный вторичный эталон энергетической освещенности от 110-4 до 2 103 Вт/м2 и энергетической яркости от 540-4 до 2403 Вт/м2ср непрерывного излучения в диапазоне длин волн от 0,12 до 1,1 мкм по ГОСТ 8.197-2013
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.
Знак поверки наносится на поверхность корпуса радиометров (место нанесения указано на рисунке 2)
Изготовитель
Компания «Kipp & Zonen B.V.», Нидерланды
Адрес: Delftechpark 36, 2628 XH Delft, The Netherlands
Телефон: +31 15 2755 210
Web-сайт: www.kippzonen.com
E-mail: info@kippzonen.com
Заявитель
Закрытое акционерное общество «ЛАНИТ» (ЗАО «ЛАНИТ»)ИНН 7727004113
Адрес: 105066, г. Москва, Доброслободская улица, 5-1
Телефон: +7(495) 967-66-50
Факс: +7(499) 261-57-81
E-mail: lanit@lanit.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7(495) 437-56-33
Факс: +7(495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия радиометров ультрафиолетовых UVS (UVS-A-T и UVS-B-T), прокалиброванных по ксеноновому источнику излучения, основан на преобразовании потока атмосферного УФ излучения (прямого солнечного излучения и излучения, рассеянного частицами или молекулами в воздухе с учетом угловой характеристики, определяемой косинусом угла зенита к идеальной ламбертовской поверхности) в электрический сигнал, пропорциональный ЭО в диапазоне длин волн от 280 до 400 нм.
Радиометры ультрафиолетовые UVS состоят из измерительного блока, в состав которого входят детектор, фильтрующая оптика и электронный предусилитель; источника питания и аналового цифрового преобразователя.
Радиометры ультрафиолетовые UVS выпускаются в двух модификациях UVS-A-T и UVS-B-T и обеспечивают измерение ЭО атмосферного ультрафиолетового излучения в динамических диапазонах от 1 до 90 Вт/м2 и от 1 до 6 Вт/м2 и в спектральных диапазонах УФ-А и УФ-В и соответственно.
Общий вид радиометров с обозначение места нанесения знака поверки и маркировки представлен на рисунке 1.
Пломбирование радиометров не предусмотрено.
Место нанесения маркировки
Место нанесения знака поверки

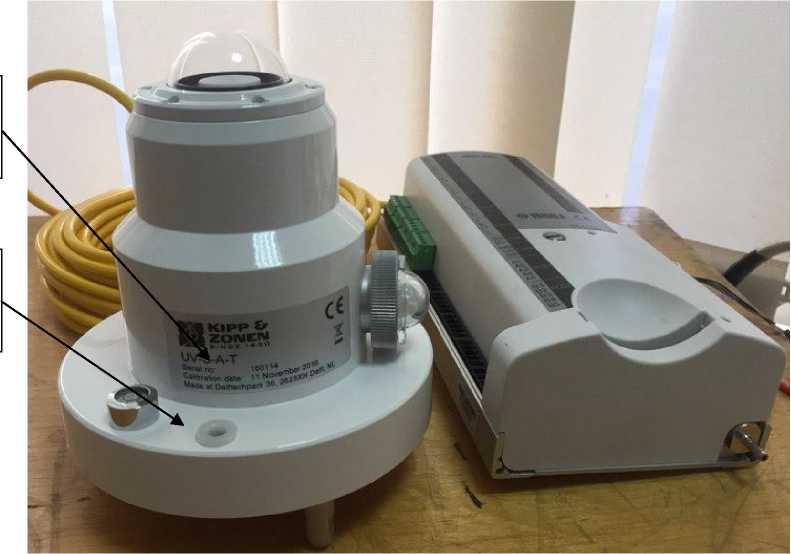

Рисунок 1 - Общий вид радиометров ультрафиолетовых UVS (UVS-A-T и UVS-B-T) с обозначением места нанесения знака поверки и маркировки
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
УФ радиометр UVS-A-Т/ UVS-B-T |
- |
1 шт. |
Кабель с разъемом USB длиной 10 метров |
- |
1 шт. |
Кабель с разъемом USB длиной 25 метров |
- |
1 шт. |
Адаптер питания с выходным напряжением 12 В постоянного тока |
- |
1 шт. |
Комплект для перезаправки осушителя |
- |
1 шт. |
Набор крепежных аксессуаров |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 055.М7-17 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение характеристики | |
UVS-A-T |
UVS-В-Т | |
Спектральный диапазон, нм |
от 315 до 400 |
от 280 до 315 |
Диапазон измерений энергетической освещенности, Вт/м2 |
от 1 до 90 |
от 1 до 6 |
Пределы допускаемой относительной погрешности, % |
±11 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение характеристики | |
UVS-A-T |
UVS-В-Т | |
Габаритные размеры, мм, не более | ||
- высота |
145 |
145 |
- диаметр |
122 |
122 |
Масса (с кабелем длиной 10 м), кг, не более |
1,0 |
1,0 |
Электропитание осуществляется от сети |
от 7 до 18 | |
переменного тока через адаптер питания с | ||
выходным напряжением постоянного тока, В | ||
Условия эксплуатации: | ||
-температура окружающей среды, °С |
от -40 до +50 | |
- относительная влажность, %, не более |
90 |
