Номер по Госреестру СИ: 70226-18
70226-18 Хроматографы ионные
(Dionex Aquion)
Назначение средства измерений:
Хроматографы ионные Dionex Aquion (далее - хроматографы) предназначены для измерения содержания компонентов ионной природы (анионов и катионов), а также соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины и др.) и других неорганических и органических соединений в соответствии с аттестованными методиками измерений при использовании в сфере государственного регулирования обеспечения единства измерений.
Внешний вид.
Хроматографы ионные
Рисунок № 1
Внешний вид.
Хроматографы ионные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.01.2028
Номер записи - 162042
ID в реестре СИ - 384442
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Хроматографы ионные Dionex Aquion, Хроматограф ионный Dionex Aquion, Хроматограф Dionex Aquion, нет модификации, модификации нет, Без модификации, Dionex Aquion, -,
Производитель
Изготовитель - Thermo Fisher Scientific Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Статистика
Кол-во поверок - 84
Выдано извещений - 0
Кол-во периодических поверок - 67
Кол-во средств измерений - 31
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№94 от 2018.01.24 Об утверждении типов средств измерений
№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)
№3244 от 2022.12.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
Наличие аналогов СИ: Хроматографы ионные (Dionex Aquion)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70226-18 Хроматографы ионные (Dionex Aquion) Thermo Fisher Scientific Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
74845-19 Хроматографы жидкостные (JETchrom) Общество с ограниченной ответственностью "СКАНЛАБ" (ООО "СКАНЛАБ") (РОССИЯ Московская обл., г. Орехово-Зуево) |
Все средства измерений Общество с ограниченной ответственностью "СКАНЛАБ" (ООО "СКАНЛАБ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70226-18 24.01.2028 |
Хроматографы ионные, Dionex Aquion Thermo Fisher Scientific Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
81280-21 |
Хроматограф ионный, Dionex ICS-6000 Thermo Fisher Scientific Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Хроматографы жидкостные (JETchrom)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| АО "НИЦПВ" (RA.RU.311409) | 8 | 6 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 9 | 2 | 0 | 9 | 0 | 1 | 0 | 1 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 29 | 1 | 25 | 0 | 22 | 1 | 21 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «Поверие» (RA.RU.313216) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Хроматографы жидкостные (JETchrom)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4987 | 5444 |
|
ООО «Поверие» Москва |
5900 | 5444 |
Программное обеспечение
Программное обеспечение (ПО) Chromeleon™ используется для управления прибором Dionex Aquion и для сбора и обработки данных.
Доступны два режима управления: автоматический, при котором создается список команд (последовательность), которые должны быть выполнены в хронологическом порядке, и прямое управление, при котором можно управлять хроматографом в наборе панелей.
Вкладки в наборе панелей предоставляют доступ к состоянию и управлению функциями для каждого компонента системы (насос, детектор, автосамплер, и т.д.). Основная панель (Chromeleon console) включает информацию о подключенных к ПО хроматографах, автосамплере и др . дополнительных модулей, о их состоянии, хроматограмму и панели управления. Панель Chromeleon studio включает обработку хроматограмм, математическую, статистическую, сравнительную, графическую и иную обработку и работу с результатами, а также создание и печать результатов .
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Наименование программного обеспечения |
Chromeleon 6.8 |
Chromeleon 7 |
Chromeleon 7 |
|
Идентификационное наименование программного обеспечения |
Chromeleon | ||
|
Номер версии (идентификационный номер) программного обеспечения |
6.8 SR15 |
7.2 SR4 |
7.2 SR5 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
977A272A |
E014CFF8 |
9DB47889 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 | ||
Защита программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует высокому уровню. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации методом компьютерной графики и на боковую панель прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам ионным Dionex AquionТехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 009-11-17 «Хроматографы ионные Dionex Aquion. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 сентября 2017 г.
Основные средства поверки:
-
- ГСО 7793-2000 состава нитрат-иона, массовая концентрация нитрат-ионов 1,00 мг/см3, относительная погрешность ±1%;
-
- ГСО 7775-2000 состава ионов натрия, массовая концентрация ионов натрия 1,00 мг/см3, относительная погрешность ±1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

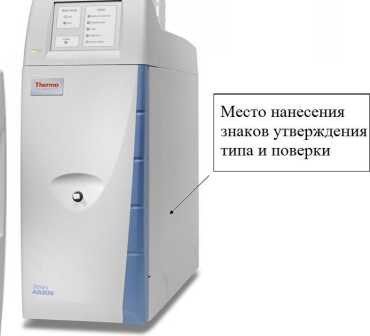

Знак поверки наносится на хроматограф как показано на рисунке 1.
Изготовитель
Thermo Fisher Scientific Inc., США
Адрес производства: Thermo Finnigan LLC 355 River Oaks Parkway, San Jose, CA 95134, USA
Заявитель
Компания «Abacus Analytical Systems GmbH», Германия Konigsbacher Zeile 12a, 13465
Тел.: +49 (0) 30 513 013 2-0
E-mail: sales@abacus-lab.de
Адрес Представительства в РФ: Россия, 127106, г. Москва, Гостиничный проезд 4б Тел./факс: (495) 726-55-40/726-55-41
E-mail: lab@abacus-lab.ru
Web-сайт: abacus-lab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия ионных хроматографов основан на разделении ионов, содержащихся в анализируемой пробе, на хроматографической колонке и последующем их детектировании.
Хроматографы представляют собой моноблоки, внутри которых расположены: панель состояния прибора из светодиодов LED, отсек и емкости для элюента, разъём и крепления подавителей электропроводности элюента, держатель для колонок, автоматический кран для ввода пробы (кран - дозатор), изготовленный из материала РЕЕК типа Rheodyne, двухплунжерный насос, термостатируемый кондуктометрический детектор и прочие устройства. Хроматографы управляются с помощью программного обеспечения (ПО) Chromeleon по USB интерфейсу.
Хроматографы для снижения фоновой электропроводности элюента перед детектором могут использовать безреагентные электролитические подавители или мембранные химические подавители для микроколонок (внутренним диаметром 2 или 3мм) и аналитических колонок от 4 до 9 мм. С подавителем могут быть связаны мембранные устройства для удаления карбонатов. Для прямого ввода проб кислот или щелочей используют безреагентные электролитические мембранные нейтрализаторы.
Хроматографы содержат встроенный порт для ручной подачи пробы в кран -дозатор с портом типа «Луер» с помощью одноразовых шприцов, а также могут комплектоваться устройствами для автоматической подачи пробы в кран-дозатор, например, автосамплерами моделей: AS-AP, AS-DV, AS-HV и другими, а также блоками SS и SP различных модификаций (SP1, SP2, SPx) для непрерывной подачи и подготовки технологических проб. Для одновременного определения, например, анионов и катионов, два хроматографа соединяют друг с другом с помощью одного автосамплера для одновременного или последовательного ввода проб, и под управлением одного ПО Chromeleon.
Хроматографы могут комплектоваться внешним устройством для генерации элюента. Хроматографы также могут комплектоваться устройствами для автоматической подготовки пробы методами автоматической экстракции, сжигания, поглощения газов, предконцентрирования, разбавления, предколоночной и послеколоночной дериватизации. Опционально внутрь хроматографа могут быть установлены дополнительный 6-или 10-портовый кран, термостат колонок с теплообменником для предварительного подогрева элюента перед колонкой, комплект для безреагентной хроматографии с регенерацией элюента, дополнительные детекторы, насосы и другие устройства. Хроматографы в защитном кожухе «Integral» могут быть размещены для эксплуатации в производственных условиях для непосредственного подключения в линию технологических потоков для контроля их состава и снабжены дополнительными блоками и приспособлениями.
Общий вид средства измерений представлен на рисунке 1.
Отсек для бутылей —
ч
*
W- ELUENT
Светодиоды состояния прибора
Кондуктометр ический детектор и подавитель фоновой электр опр ов о дно сти Соединение порта для ввода пробы
Кран для ввода пробы-
Насос
Термостат колонок —
Рисунок 1 - Общий вид средства измерений Dionex Aquion
Таблица 4 - Комлпектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф ионный со встроенным кондуктометрическим CD детектором |
Dionex Aquion |
1 шт. |
|
Программное обеспечение (установочный CD-диск с USB - лицензионным ключом для защиты информации от несанкционированного доступа) |
Chromeleon |
1 шт. |
|
Встраиваемый термостат колонок |
по заказу | |
|
Теплообменник для предварительного подогрева элюента перед колонкой для колонок с внутр. диаметром 4 мм (0,01" ID) и более или 2 мм (0,005" ID) |
по заказу | |
|
Дополнительный кран для ввода пробы |
6-ти портовый/10-ти портовый |
по заказу |
|
Внешнее электролитическое устройство для генерации элюента |
RFIC-30 |
по заказу |
|
Модуль для послеколоночной дериватизации |
Dionex PC10 |
по заказу |
|
Автосамплер |
AS-AP, AS-DV, AS-HV |
по заказу |
|
Защитный корпус |
Integral |
по заказу |
|
Модуль управления потоками проб |
SS |
по заказу |
|
Модуль автоматической подготовки проб |
SP (модификаций SP1, SP2 или SPx) |
по заказу |
|
Электролитический подавитель фоновой электропроводности |
по заказу | |
|
Электролитический нейтрализатор кислот или щелочей |
по заказу | |
|
Электролитические колонки-ловушки |
CR-TC |
по заказу |
|
Устройство для удаления карбонатов |
по заказу | |
|
Устройство для регенерации элюента |
по заказу | |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Методика поверки |
009-11-17 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень шумов нулевого сигнала кондуктометрического детектора (элюент - вода, 1 мл/мин), См, не более |
0,5 -10-9 |
|
Дрейф нулевого сигнала кондуктометрического детектора, См/ч, не более |
20-10-9 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала кондуктометрического детектора хроматографа, %: | |
|
- по времени удерживания |
0,1 |
|
- по площади пика |
0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала хроматографа (по площади пика) за 8 часов непрерывной работы, % |
3 |
|
Диапазон скорости элюента, мл/мин |
от 0 до 5,00 (с шагом 0,01) |
|
Диапазон давления, МПа |
От 0 до 35 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 253 |
|
- частота переменного тока, Гц |
от 49 до 52 |
|
Потребляемая мощность, В •А, не более |
1000 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
561 |
|
- ширина |
224 |
|
- длина |
533 |
|
Масса, кг, не более |
23 |
|
Режимы управления/коммуникационные |
ПО Chromeleon по USB протоколу |
|
выходы |
(встроенный USB-хаб, 2 выхода); Подключение |
|
сторонних устройств возможно по TTL | |
|
и релейным выходам. | |
|
Условия эксплуатации: о - температура окружающей среды, С |
от +4 до +40 |
|
- относительная влажность, % |
от 20 до 80 (без конденсации) |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
8760 |
