АСОУН представляет собой единичный экземпляр изделия, спроектированного для конкретного объекта из компонентов импортного и отечественного изготовления. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов. АСОУН является трехуровневой автоматизированной системой включающей в себя следующие уровни (рисунок 1):

• 1- й уровень - средства измерений:

• - системы измерений количества и показателей качества нефти (далее - СИКН) с пределами допускаемой относительной погрешности измерений массы брутто нефти: ±0,25 %, массы нетто нефти: ±0,35 %;

• 2- й уровень - база данных (далее - БД) АСОУН включающая в себя:

• - данные от СИКН поступающие в АСОУН посредством каналов связи системы диспетчерского контроля и управления (далее - СДКУ);

• - данные от систем измерительных для коммерческого учета нефти и управления резервуарными парками (далее - РП) и технологическими емкостями (далее - ТЕ), от средств измерений давления и температуры нефти в линейной части магистральных нефтепроводов (далее - ЛЧМН) и в технологических трубопроводах (далее - ТТ) АО «Транснефть - Сибирь»;

• - данные о результатах обработки проб химико-аналитическими лабораториями (далее - ХАЛ) с помощью автоматизированной системы контроля исполнения договоров транспортировки нефти (далее - АСКИД);

• -  данные с неавтоматизированных средств измерений и нормативно-справочная информация, которая заносится в АСОУН вручную.

• 3- й уровень - программный комплекс (далее - ПК) установленный на сервере ЦОД ПАО «Транснефть» и персональные компьютеры пользователей, подключенные к ПК АСОУН по терминальному доступу.

Баланс нефти формируется методами вычислений с использованием данных, принятых по цифровым каналам связи от СИКН, от систем измерительных для коммерческого учета нефти и управления РП и ТЕ, от средств измерений давления и температуры нефти в ЛЧМН и в ТТ АО «Транснефть - Сибирь».

Информация СДКУ и АСКИД принимается, обрабатывается и записывается системой интеграции АСОУН в БД АСОУН согласно заложенным в ПК АСОУН алгоритмам.

Обработанные данные используются для автоматизированного формирования оперативного баланса нефти, выявления причин дебаланса, проведения оперативной и ежемесячной инвентаризации.

АСОУН обеспечивает выполнение следующих функций:

а) контроль и учет количества и качества нефти при ее транспортировке, хранении, отгрузке и поставке:

- оперативный учет количества нефти при ее транспортировке, хранении, отгрузке и поставке на основе измерений и расчетов по следующим объектам:

- СИКН;

- резервуары РП;

- ЛЧМН ;

- ТЕ ;

- ТТ ;

- формирование оперативного баланса для:

- АО «Транснефть - Сибирь »;

- РНУ;

- балансных участков ;

б) проведение инвентаризации нефти:

- проведение оперативной инвентаризации нефти в ЛЧМН и ТТ ;

- проведение оперативной инвентаризации нефти в резервуарах РП и ТЕ;

- формирование актов и отчетов оперативной инвентаризации;

- подготовка оперативных данных и отчетных форм для проведения ежемесячной (некоммерческой) инвентаризации в ЛЧМН и ТТ;

- подготовка оперативных данных и отчетных форм для проведения ежемесячной (некоммерческой) инвентаризации в резервуарах РП и ТЕ;

- формирование актов и отчетов оперативной ежемесячной (некоммерческой) инвентаризации;

- формирование оперативного и ежемесячного (некоммерческого) исполнительного баланса для АО «Транснефть - Сибирь»;

в) автоматизированное формирование отчетных документов:

- подготовка аналитических данных;

- визуализация информации в виде настраиваемого набора элементов ;

г) администрирование и аудит АСОУН:

- ведение (администрирование) информационной модели АСОУН;

- настройка и конфигурирование (администрирование) макетов отчетов с помощью механизма шаблонов представлений;

- администрирование обмена данными с другими информационными системами;

- администрирование учетных записей пользователей;

- аудит действий пользователей;

- администрирование и аудит изменений задач и модулей АСОУН;

- аудит работы АСОУН;

- аудит актуальности исходных данных при проведении ежемесячной инвентаризации и формировании исполнительного баланса;

д) обмен данными с другими информационными системами:

- автоматический сбор данных из СДКУ;

- автоматический сбор данных из АСКИД;

- ручной ввод данных, отсутствующих в существующих автоматизированных системах;

е) обеспечение единства времени и измерений:

- контроль входных данных по состоянию системы обеспечения единого времени (СОЕВ);

- проведение повторной обработки рассинхронизированных по времени данных;

ж) подготовка и обработка данных:

- подготовка исходных данных;

- проведение фоновых расчетов по заданным алгоритмам и моделям, сохранение результатов расчетов в БД АСОУН.

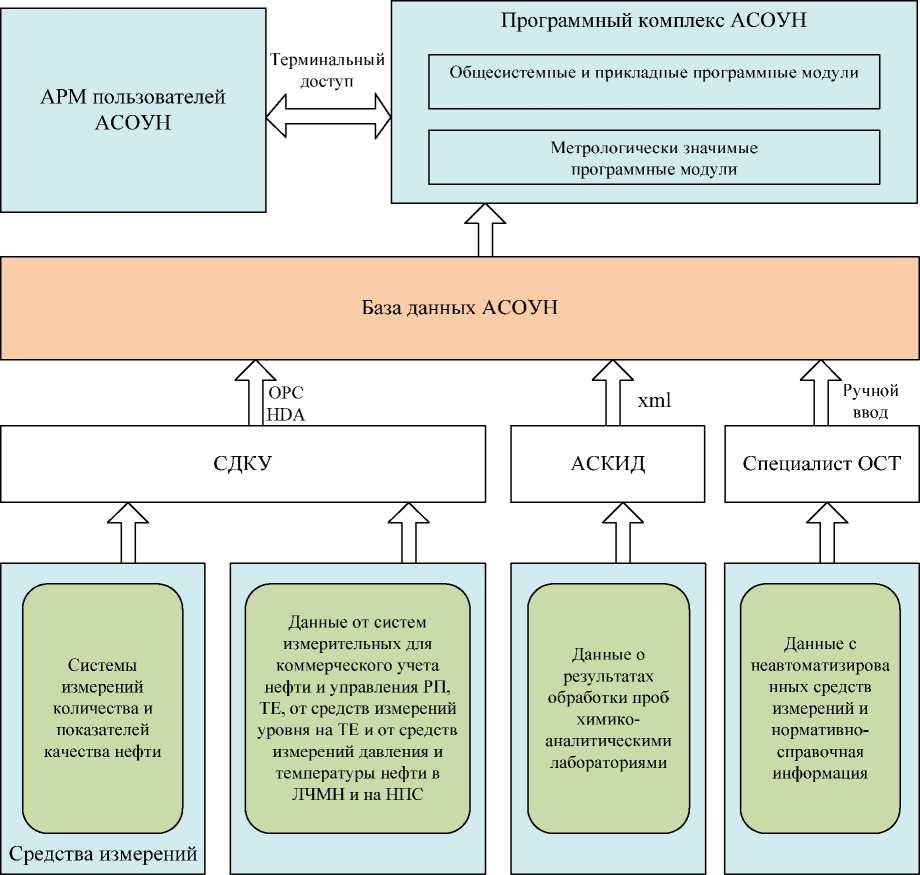

Рисунок 1 - Структурная схема АСОУН

Пломбирование АСОУН не предусмотрено.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

ПК АСОУН, серверы, персональные компьютеры пользователей и коммуникационное оборудование образуют комплексный компонент АСОУН. Рабочие условия эксплуатации комплексного компонента АСОУН приведены в таблице 3.

Таблица 3 - Основные технические характеристики
