Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

заданной программой осуществляется автоматическое управление питателем для формирования дозы материала.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.

Средство измерений представляет собой автоматический весовой дозатор дискретного действия по ГОСТ 8.610-2012 для дозирования сыпучих порошкообразных и гранулированных материалов и состоит из следующих основных частей.

четыре тензорезисторных весоизмерительных датчика (далее - датчик) Z6 (Госреестр 15400-13) или PW12 (изготовитель Hottinger Baldwin Messtechnik GmbH, Германия) с механизмом сброса дозы материала.

Электронный прибор, представляющий собой совокупность электронных блоков:

- электронный блок TPW400 аналого-цифрового преобразования сигналов датчиков, их обработки, формирования значения измеренной массы, управления процессом автоматического дозирования, оснащенный энергонезависимым запоминающим устройством хранения параметров настройки средства измерений;

- электронный блок MMPT070 c отсчетным устройством и органами управления дозатора посредством сенсорного экрана (далее - терминал).

Питатель с устройствами регулирования скорости подачи материала и прерывания подачи материала на узел взвешивания.

Разгрузочное устройство сброса дозы материала в тару с приспособлениями ее для фиксации.

Блоки электронного прибора, устройства коммутации, а также интерфейсы передачи измерительной информации в виде цифрового электрического сигнала размещены в электрическом шкафу. Сигнальные кабели датчиков подаются в электронный прибор через соединительную коробку.

50 - высота рамы бункера 700 мм, бункер опирается на два датчика;

1250 - высота рамы бункера 1300 мм, бункер опирается на четыре датчика; 1500 - высота рамы бункера 1575 мм, бункер опирается на четыре датчика; Y или YY - тип питателя :

G - гравитационный (подача материала под воздействием собственного веса);

B - питатель в виде ленточного конвейера;

T - турбинный (крыльчатый) питатель ;

V - вибрационный питатель ;

S - шнековый питатель с одной спиралью;

DS - шнековый питатель с двумя спиралями.

Внешний вид средства измерений представлен на рисунке 1.

ТЕ.2/[ХХ] B

ТЕ.2/[ХХ] G

ТЕ.2/[ХХ] T

ТЕ.2/[ХХ] S

Рисунок 1 - Внешний вид средства измерений (примеры)

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Пломбировка соединительной коробки с помощью разрушаемой наклейки (возможно также использование свинцовой (через два винта) или сургучной пломбы

Пломбировка монтажного элемента датчика с помощью разрушаемой наклейки

со'м г

Пломбировка электронного блока TPW400 с помощью разрушаемых наклеек: в центре - пломбировка монтажного элемента;

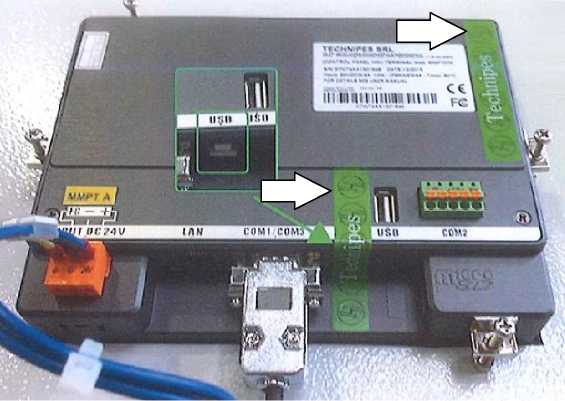

снизу - пломбировка электрических соединений сигнального кабеля датчиков и переключателя калибровки: монтажные винты закрыты металлической крышкой с разрушаемой наклейкой (возможно также использование свинцовой или сургучной пломбы

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Таблица 5 -

Таблица 2 - Метрологические характеристики

Класс точности Х(х) определяется при первичной поверке при испытании на материале, для дозирования которого предназначено средство измерений (материал указывается на маркировочной табличке).

Значение максимальной номинальной дозы (Maxfill), меньшее или равное наибольшему пределу Max и определяемое материалом, для которого предназначен дозатор, указывается на маркировочной табличке.

Таблица 3 - Минимально допустимое значение номинальной минимальной дозы Minfill, наименьший предел Min, согласно ГОСТ 8.610-2012, г (значения Min и Minfill указываются на маркировочной табличке)

Таблица 4 - Основные технические характеристики
