Номер по Госреестру СИ: 70122-18
70122-18 Копры маятниковые
(TINIUS OLSEN серии IT)
Назначение средства измерений:
Копры маятниковые TINIUS OLSEN серии IT (далее - копры) предназначены для измерения энергии разрушения образцов при проведении механических испытаний на двухопорный изгиб, консольный изгиб, ударное растяжение и для определения ударной вязкости.
Аналитический паспорт типа средства измерений
70122-18 — Копры маятниковые
TINIUS OLSEN серии IT
Фирма "Tinius Olsen Testing Machine Co., Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
3
организаций3
владельцев2
версий5
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
3
Организаций-поверителей
эффективное число: 2.3
3
Владельцев СИ
эффективное число: 3
3
Экземпляров СИ
по агрегатам владельцев / организаций
100%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
100%
Поверки юрлиц
доля в общем объёме
4 323 ₽
Средневзвешенная цена
медиана: 4 323 ₽
100%
Покрытие ценами
расчётный известный объём: 6 046 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
4 400
Концентрация поверителей
HHI; доля топ-5: 100%
3 333
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 5 поверок; пик пришёлся на 2021 год (1).
- Последний завершённый год показал рост на 0% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 0%.
- Рынок представлен 3 организациями; концентрация высокая (HHI 4400), доля топ-5 — 100%.
- В базе найдено 3 владельцев и 3 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 323 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 6 046 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 0,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2021 — 1
Долгосрочный CAGR: 0%
Активных версий: 1
Ценовой диапазон: 2 600–6 046 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 1 | 3 | 3,00 |
| ООО НПФ "БАРС -2" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ПЛАВСКИЙ ЗАВОД "БАСКО" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 2c83e017-ba50-32c9-b951-b9e175b8af52 | 70122-18 | 2022-12-09 | — | актуальная |
| 06184a1c-56d7-5af5-1c7e-839f85b7bf1d | 70122-18 | 2020-05-07 | 2022-12-09 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Копры маятниковые
Рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 2
Внешний вид.
Копры маятниковые
Рисунок № 3
Внешний вид.
Копры маятниковые
Рисунок № 4
Внешний вид.
Копры маятниковые
Рисунок № 5
Общие сведения
Дата публикации - 09.12.2022
Срок свидетельства - 16.01.2028
Номер записи - 161924
ID в реестре СИ - 384324
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
IT 503, IT503
Производитель
Изготовитель - Фирма "Tinius Olsen Testing Machine Co., Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№51 от 2018.01.16 Об утверждении типов средств измерений
№3066 от 2022.12.06 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (9)
Наличие аналогов СИ: Копры маятниковые (TINIUS OLSEN серии IT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70122-18 Копры маятниковые (TINIUS OLSEN серии IT) Фирма "Tinius Olsen Testing Machine Co., Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
71195-18 Копры маятниковые (ТСМК) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
|
70122-18 Копры маятниковые (TINIUS OLSEN серии IT) Фирма "Tinius Olsen Testing Machine Co., Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
80875-20 Копры маятниковые (ГОСТ серии МИК) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
|
70122-18 Копры маятниковые (TINIUS OLSEN серии IT) Фирма "Tinius Olsen Testing Machine Co., Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
84389-22 Копры маятниковые (КМ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Копры маятниковые (TINIUS OLSEN серии IT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Копры маятниковые (TINIUS OLSEN серии IT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Брянский филиал ФБУ Приокский ЦСМ Брянская область |
6643 | |
|
Калужский филиал ФБУ Приокский ЦСМ Калужская область |
6643 |
Программное обеспечение
Копры маятниковые TINIUS OLSEN серии IT содержат встроенное программное обеспечение, которое позволяет выполнять следующие задачи:
- Управлять процессом испытаний.
- Выводить результаты испытаний.
- Сохранять и извлекать результаты из архива.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Model 505 Model 503 Model 104 Impact Display Impact Display Impact Display |
ImpactMMI.exe |
|
Номер версии ПО |
Version 1.03 и выше |
1.0.2.0 и выше |
|
Цифровой идентификатор ПО |
- |
- |
|
Другие идентификационные данные (Название ПО) |
Tinius Olsen | |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым TINIUS OLSEN серии IT
Техническая документация «Tinius Olsen Testing Machine Co., Inc», США.
Поверка
Поверкаосуществляется по документу МП ТИнТ 199-2016 «Копры маятниковые TINIUS OLSEN серии IT. Методика поверки», утверждённому ООО «ТестИнТех» 01.07.2016 г.
Основные средства поверки:
-
- Динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,45 %;
-
- Квадрант оптический КО-60, (рег. №26905-15);
-
- Секундомер электронный «Интеграл С-01» (рег №44154-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Tinius Olsen Testing Machine Co, Inc.», США
Адрес: 1065 Easton Road, Horsham, PA 19044 US
Тел/факс: +1 215 675 7100
Web-сайт: www.tiniusolsen.com
Е-mail: helpdesk@tiniusolsen.com
Заявитель
Общество с ограниченной ответственностью «ЭКСИТОН ТЕСТ»
(ООО «ЭКСИТОН ТЕСТ»)
ИНН 7804456773
Адрес: 195220, Россия, Санкт-Петербург, Гражданский проспект, дом 11, литера А, здание ОАО «Институт «Гипроникель», а/я 56
Тел.: 8 (800) 500-22-48
Web-сайт: www.exiton-test.ru
Е-mail: info@exiton-test.ru
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех») ИНН 7734656656Адрес: 123308, Москва, ул. Мневники, д. 1 Тел.: 8 (499) 944-40-40
Принцип действия копра основан на измерении потери энергии колебательной системы в процессе ее взаимодействия с испытуемым образцом. В результате такого взаимодействия образец ломается или деформируется, частично поглощая энергию системы. Величина потерянной системой энергии равна или пропорциональна энергии поглощенной образцом и является одной их прочностных характеристик испытуемого материала.
Конструктивно копер состоит из рамы, маятника с ударным элементом, подвешенного на осевом шарнире с одной степенью свободы, закреплённого на рычаге, который соединён с рамой, системы упора образца именуемой наковальней и системы управления. Элементы конструкции обеспечивают прочность и устойчивость всей системы, минимизируя возможные сторонние потери энергии колебания.
Элементами, позволяющими определять величины запасенной энергии и энергии перешедшей в образец являются высокоточный угловой датчик текущего положения маятника и системы электронного расчета энергии на основании известного значения веса, длины и измеренного в ходе испытания положения маятника.
Управление системой выполняется посредством электронного блока, включающего функции взаимодействия с оператором, систему электронного расчета и базу данных рабочих констант. Вывод данных на внешние устройства осуществляется через порт RS 232.
Копры выпускаются в восьми модификациях: IT503, IT504, IT406, IT542, IT406E, IT542E, IT406M, IT542M. Модели копров отличаются модификациями дисплеев, весом маятников с возможностью установки дополнительных грузов, определяющих различную номинальную энергию удара и наличием или отсутствием защитного кожуха с системой автоматического контроля закрытия дверей.
Модификации IT503 и IT503 имеют фиксируемый рычаг для измерения высоты сброса маятника. Модификация IT503 оснащена защитным кожухом.
В модификациях IT406 и IT542 взвод маятника осуществляется вручную оператором. Модификации 1Т406М и 1Т542М имеют моторизированный подъём маятника с возможностью установки различного угла сброса маятника, систему пневматического спуска маятника и электротормоз. Модификации 1Т406Е и 1Т542Е отличаются от модификаций 1Т406М и 1Т542М наличием защитного кожуха с системой блокировки спуска маятника при открытых дверях.
Общий вид копров и модификации дисплеев показаны на рисунке 1, 2 и 3.
а).
б).

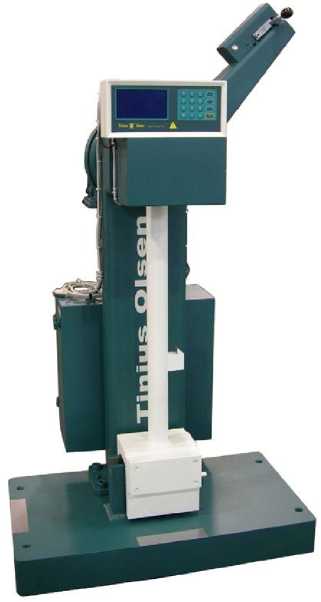

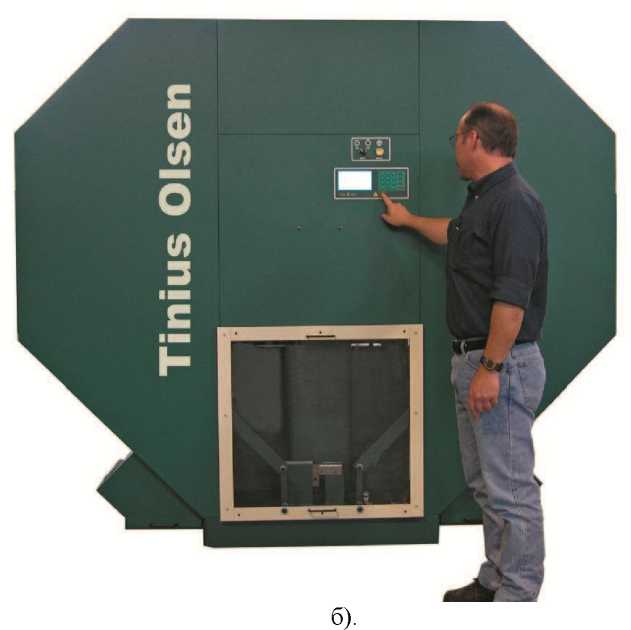

Рисунок 1 - Общий вид копров:
а) Копры маятниковые модификации IT503; б) Копры маятниковые модификации IT504
а).

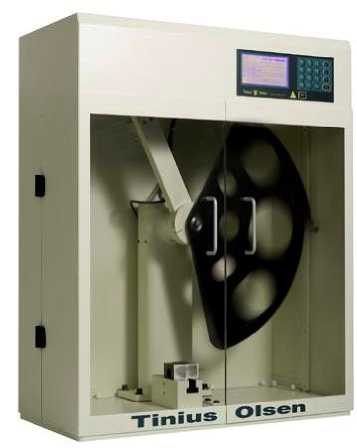

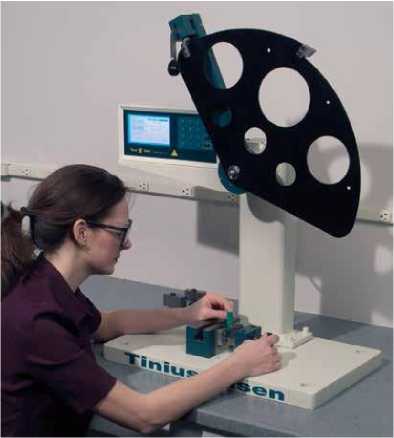

Рисунок 2 - Общий вид копров:
а) Копры маятниковые модификаций IT406, IT542, IT406M и IT542M; б) Копры маятниковые модификаций IT406E и IT542E
а). б).

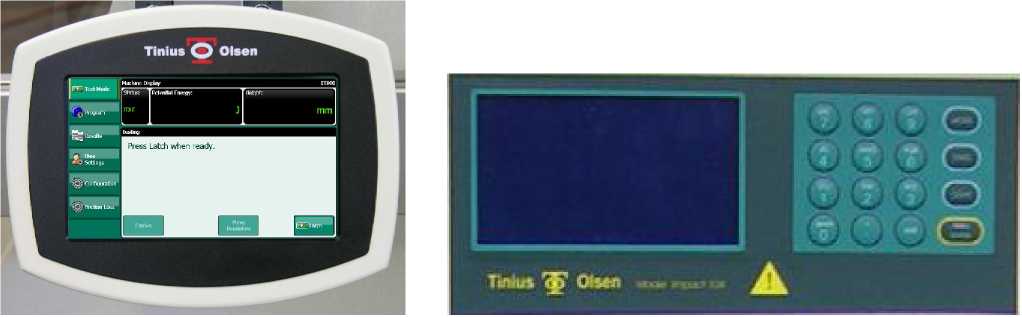

Рисунок 3 - Модификации дисплеев:
а) Сенсорный дисплей; б) Дисплей с клавиатурой
Пломбирование копров маятниковых TINIUS OLSEN серии IT не предусмотрено.
Основные метрологические и технические характеристики копров маятниковых TINIUS OLSEN серии IT приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические и технические характеристики копров маятниковых TINIUS OLSEN серии IT, модификаций IT503 и IT504
|
Модификация |
IT503 / IT504 | |||||||||||||||
|
Номинальное значение потенциальной энергии, Дж:
|
0,50 |
2,00 |
2,75 |
2,82 |
4,00 |
5,00 |
5,50 |
5,65 |
7,50 |
11,00 |
11,30 |
15,00 |
22,00 |
22,60 |
25,00 |
50,00 |
|
Маркировка груза |
- |
- |
2017 |
2022 |
2017 |
2017 |
2023 |
2018 |
2018 |
2024 |
2019 |
2019 |
2025 |
2135+ 2136 | ||
|
Высота подъёма маятника, мм |
609,6 |
431,8 |
590,0 |
609,6 |
431,8 |
431,8 |
590,0 |
609,6 |
609,6 |
590,0 |
609,6 |
609,6 |
590,0 |
609,6 |
609,6 |
609,6 |
|
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |||||||||||||||
|
Потеря энергии при свободном качании маятника за половину полного колебания, % |
1,0 |
0,5 | ||||||||||||||
Продолжение таблицы 2.
|
Модификация |
IT503 / IT504 | |||||||||||||||
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,0050 |
±0,0200 |
±0,0275 |
±0,0282 |
±0,0400 |
±0,0500 |
±0,0550 |
±0,0565 |
±0,0750 |
±0,1100 |
±0,0113 |
±0,1500 |
±0,2200 |
±0,2260 |
±0,2500 |
±0,5000 |
|
Скорость движения маятника в момент удара, м/с |
3,46 |
2,91 |
3,41 |
3,46 |
2,91 |
2,91 |
3,41 |
3,64 |
3,46 |
3,41 |
3,46 |
3,57 |
3,41 |
3,46 |
3,57 |
3,57 |
|
Условия эксплуатации
не более, % |
от +5 до +40 80 | |||||||||||||||
|
Напряжение питания, В |
230±10% | |||||||||||||||
|
Частота напряжения питания, Гц |
50/60 | |||||||||||||||
|
Габаритные размеры, (ДхШхВ), не более, мм
|
750х390х910 750х390х840 | |||||||||||||||
|
Масса, не более, кг
|
125 90 | |||||||||||||||
Таблица 3 - Основные метрологические и технические характеристики копров маятниковых TINIUS OLSEN серии IT, модификаций IT406,
IT406E, IT406V1, IT542, IT542E и IT542M
|
Модификация |
IT406 / IT406E / IT406VI |
IT542 / IT542E / ГГ542М |
|
Максимальное значение потенциальной энергии, Дж |
406,9 |
542,5 |
|
Минимальное значение потенциальной энергии, Дж |
0,9 |
1,2 |
|
Максимальный угол взвода маятника, ...° |
133,9 | |
|
Минимальный угол взвода маятника, .. ° |
5 | |
|
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |
|
Потеря энергии при свободном качании маятника за половину полного колебания, %
|
1,0 0,5 | |
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±1% от накопленной энергии маятника* | |
|
Максимальная скорость движения маятника в момент удара, м/с |
5,47 | |
|
Минимальная скорость движения маятника в момент удара, м/с |
0,26 | |
|
Условия эксплуатации
|
от +5 до +40 80 | |
|
Напряжение питания, В |
230±10% | |
|
Частота напряжения питания, Гц |
50/60 | |
|
Габаритные размеры, (ДхШхВ), не более, мм |
2290x870x1910 | |
|
Масса, не более, кг
|
650 700 | |
- в зависимости от угла сброса маятника.
