Сведения о средстве измерений: 70101-17 Модули измерительные контроллеров

Номер по Госреестру СИ: 70101-17
70101-17 Модули измерительные контроллеров
(ЭА-КОНТ)

Назначение средства измерений:
Модули измерительные контроллеров ЭА-КОНТ (далее - модули) предназначены для измерений напряжения, силы постоянного и переменного токов, сопротивления постоянному току с выходов первичных измерительных преобразователей различных величин, коэффициента рассогласования резистивных мостовых схем, воспроизведения силы постоянного тока, а также для сбора и передачи данных.

Внешний вид. Модули измерительные контроллеров, http://oei-analitika.ru рисунок № 1

Внешний вид.
Модули измерительные контроллеров
Рисунок № 1

Внешний вид. Модули измерительные контроллеров, http://oei-analitika.ru рисунок № 2

Внешний вид.
Модули измерительные контроллеров
Рисунок № 2

Внешний вид.
Модули измерительные контроллеров
Рисунок № 3

Внешний вид.
Модули измерительные контроллеров
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 29.12.2022
Номер записи - 161902
ID в реестре СИ - 384302
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ЭА-КОНТ, Модули измерительные контроллеров ЭА-КОНТ 3-канальный модуль К-AI232,

Производитель

Изготовитель - ООО "КСТ Энерго Инжиниринг"
Страна - РОССИЯ
Населенный пункт - пос.Софрино
Уведомление о начале осуществления предпринимательской деятельности - Да

V_26 Прослеживаемость СИ при поверке

Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.

В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 312
Выдано извещений - 0
Кол-во периодических поверок - 311
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№3028 от 2017.12.29 Об утверждении типов средств измерений

Наличие аналогов СИ: Модули измерительные контроллеров (ЭА-КОНТ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "КСТ Энерго Инжиниринг"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
69619-17 05.12.2022	Вибропреобразователи , ЭА-6ХХ ООО "КСТ Энерго Инжиниринг" (РОССИЯ пос.Софрино)	ОТ	2 года
70101-17 29.12.2022	Модули измерительные контроллеров, ЭА-КОНТ ООО "КСТ Энерго Инжиниринг" (РОССИЯ пос.Софрино)	ОТ МП	3 года
71572-18 15.06.2024	Преобразователи температуры, ЭА-ПТ ООО "КСТ Энерго Инжиниринг" (РОССИЯ пос.Софрино)	ОТ МП	2 года

FA_6 Стоимость поверки типов СИ по ПП РФ №250 от 20.04.2010 г.

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"

Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Кто поверяет Модули измерительные контроллеров (ЭА-КОНТ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ЭТАЛОН" (RA.RU.312790)		Модули измерительные контроллеров ЭА-КОНТ 3-канальный модуль К-AI232	311		0	311	0	0	0	0
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406)	РСТ	ЭА-КОНТ	1		0	0	0	0	0	0

Стоимость поверки Модули измерительные контроллеров (ЭА-КОНТ)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения результатов измерений и расчетных величин.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение	Значение
идентификационное наименование ПО	TkAConf.exe	EnergoApplication.exe
номер версии (идентификационный номер) ПО	v.2016.10.2458.26187	не ниже 2.0.6.1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к модулям измерительным контроллеров ЭА-КОНТ

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140^-16... 30 А

ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140^-2 до 2М0⁹

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ТУ 28.99.39-004-70386892-2017 Контроллеры измерительные модульного типа серии ЭА-КОНТ. Технические условия

Поверка

осуществляется по документу ТНБВ.421451.001 МП «Модули измерительные контроллеров ЭА-КОНТ. Методика поверки», утвержденному ООО «АСК Экспресс» 17 ноября 2017 г.

Основные средства поверки:

- калибратор-вольтметр универсальный В1-28 (регистрационный номер № 10759-86);
- калибратор универсальный Н4-11 (рег. № 25610-03);
- магазин электрических сопротивлений Р4834 (рег. № 11326-88);
- калибратор К3607 (рег. № 41526-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.

Изготовитель

Общество с ограниченной ответственностью «КСТ ЭНЕРГО ИНЖИНИРИНГ»
(ООО «КСТ ЭНЕРГО ИНЖИНИРИНГ»)
Адрес: 141270, Россия, Московская обл., Пушкинский р-н, п. Софрино, ул. Патриарха Пимена, д. 71
ИНН 5038111252.
Телефон (факс): (495) 937-39-97
Email: info@kst-energo.ru

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)
Адрес: 111123, Россия, г. Москва, шоссе Энтузиастов, д.64
Телефон (факс): +7 (495) 504-15-11

Конструктивно модули K-AI219, K-AI230, K-AI232, K-AI242, K-AI239, K-AI227, K-TI213, K-RI217 и K-AI237, K-AO265 выполнены в виде микроэлектронной сборки на многослойной печатной плате, заключенной в металлический корпус, на передней панели которого расположены контактные разъёмы для подключения сигнальных кабелей, а на задней -разъем интерфейса для установки в шасси серии ЭА-КОНТ. Модули применяются совместно с шасси, управляющим компьютером, подключенным к шасси посредством интерфейсов USB или Ethernet, и программным обеспечением.

Модули аналогового ввода K-8LI и аналогового ввода/вывода K-9AIO состоят из двух плат - нижней платы с клеммными соединителями и непосредственно электронного блока в пластиковом корпусе. Нижняя плата имеет элементы для крепления на стандартную DIN-рейку, разъемы и направляющие для установки электронного блока. Модули применяются совместно с управляющим компьютером, подключаемым к модулям посредством интерфейса RS-485, и программным обеспечением.

Принцип действия модулей основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов в АЦП, вычислении значений измеряемых величин по известным градуировочным характеристикам, дальнейшей обработке информации в ПЭВМ, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Управление режимами и обработка измерительной информации производятся с помощью программного обеспечения, установленного на внешний компьютер.

Модули ввода/вывода выпускаются следующих типов:

- модули аналогового ввода К-А1219, К-А1230, К-А1232, К-А1242, К-А1239, обеспечивающие измерения напряжения постоянного (переменного) тока и отличающиеся количеством каналов ввода, диапазонами и погрешностями измерений;
- модули аналогового ввода К-А1227, обеспечивающие измерение силы постоянного (переменного) тока;
- модули аналогового ввода K-TI213, обеспечивающие измерение сигналов с выхода термопар;
- модули аналогового ввода K-RI217, обеспечивающие измерение сигналов с выхода термометров сопротивления (ТС);
- модули аналогового ввода К-А1237, обеспечивающие измерение коэффициентов рассогласования полумостовых и мостовых резистивных схем.
- модули аналогового вывода К-АО265, обеспечивающие воспроизведение силы постоянного тока;
- модули аналогового ввода K-8LI, обеспечивающие измерения напряжения постоянного тока и сопротивления постоянному току, в том числе с выходов термопар и термометров сопротивления;
- модули аналогового ввода/вывода K-9AIO, обеспечивающие воспроизведение и измерения силы постоянного тока, измерения напряжения постоянного тока.

Модули могут быть использованы в составе контроллеров для создания автоматизированных информационно-измерительных и измерительно-управляющих систем различной конфигурации в различных областях применения.

Общий вид модулей ввода/вывода представлен на рисунке 1 и 2. Внешний вид шасси с установленными модулями и схема пломбировки от несанкционированного доступа представлены на рисунке 3. Защита от несанкционированного доступа предусмотрена в виде опломбирования модулей, установленных в шасси, разрывной наклейкой, закрепленной поверх фиксирующей защелки.

Внешний вид. Модули измерительные контроллеров (ЭА-КОНТ), http://oei-analitika.ru

Рисунок 1 - Общий вид модулей ввода/вывода К-А1219, К-А1230, К-А1232, К-А1242, К-А1239, К-А1227, K-TI213, K-RI217 и K-AI237

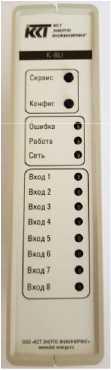

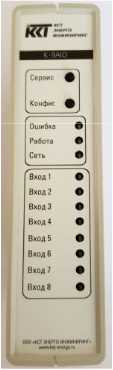

Рисунок 2 - Общий вид модулей ввода/вывода K-8LI и K-9AIO

Места пломбировки

Рисунок 3 - Схема пломбировки от несанкционированного доступа модулей, установленных в шасси

Таблица 4 -

Наименование	Обозначение	Количество
Модуль измерительный контроллеров ЭА-КОНТ	-	1 шт.
Паспорт	ТНБВ.426431.001 ПС	1 экз.
Руководство по эксплуатации	ТНБВ.426431.001 РЭ	1 экз.*
Методика поверки	ТНБВ.421451.001 МП	1 экз.*
Упаковочная тара	-	1 компл.
*на партию в количестве не менее 10 шт.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модуль K-AI227
Диапазон измерений средних квадратических значений (СКЗ) силы переменного тока, А	от 0 до 5
Пределы допускаемой абсолютной погрешности измерений СКЗ силы переменного тока на частоте 1 кГц, А	±(0,006-1+0,01)
I - измеренное СКЗ силы переменного тока, А
Полоса пропускания по уровню минус 3 дБ (при частоте дискретизации 50 кГц), Гц	24000
Количество измерительных каналов (ИК), шт.	4
Модуль K-AI230
Диапазон измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока, В	от -31,5 до +31,5
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГц, В	±(0,006-U+0,08)
U - измеренное значение напряжения, В
Диапазон рабочих частот при неравномерности АЧХ не более 0,1 дБ, Гц	от 20 до 5000
Количество ИК, шт.	3
Модуль K-AI232
Диапазон измерений напряжения постоянного тока и амплитудных значений переменного тока, В	от -31,5 до +31,5
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГц, В	±(0,006-U+0,08)
Диапазон рабочих частот при неравномерности АЧХ не более 0,1 дБ, Гц	от 20 до 40000
Количество ИК, шт.	3
МоДуль K-AI239
Диапазон измерений напряжения постоянного тока и амплитудных значений переменного тока, В	от -10 до +10
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГц, В	±(0,014-U+0,07)
Полоса пропускания при неравномерности АЧХ не более 0,1 дБ (при частоте дискретизации 50 кГц), Гц	22500
Количество ИК, шт.	4

Продолжение таблицы 2

Наименование характеристики	Значение
Модуль K-AI242
Диапазон измерений напряжения постоянного тока и амплитудных значений переменного тока, В	от -500 до +500
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГц, В	±(0,003 -U+0,5)
Диапазон рабочих частот при неравномерности АЧХ не более 0,1 дБ, Гц	от 20 до 20000
Количество ИК, шт.	3
Модуль K-AI219
Диапазоны измерений напряжения постоянного тока, В	от -0,125 до +0,125 от -1 до +1 от -4 до +4 от -15 до +15 от -60 до +60
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: в диапазонах от -0,125 до +0,125 и от -1 до +1 В в диапазонах от -4 до +4; от -15 до +15 и от -60 до +60 В	±(0,002-U+0,0005) ±(0,004-U+0,0030)
Диапазон измерений силы постоянного тока, мА	от -25 до +25
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА	±(0,006-1+0,0003)
I - измеренное значение силы постоянного тока, мА
Верхние пределы диапазонов измерений сопротивления постоянному току, Ом	1-10³; 1-10⁴
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом	±(0,005-R+3,2)
R - измеренное значение сопротивления, Ом
Диапазоны измерений коэффициента рассогласования, мВ/В: для полумостовой схемы для полномостовой схемы	от -500 до +500 от -7,8 до +7,8 от -62,5 до 62,5
Пределы допускаемой абсолютной погрешности измерений коэффициента рассогласования, мВ/В: в диапазонах от -7,8 до +7,8 и от -62,5 до +62,5 мВ/В в диапазоне от -500 до +500 мВ/В	±(0,001-К+0,07) ±(0,001-К+0,25)
К - измеренное значение коэффициента рассогласования, мВ/В
Количество измерительных каналов (ИК), шт.	4
Модуль K-AI237
Диапазон измерений коэффициента рассогласования, мВ/В:	от -25 до +25
Напряжение питания мостовых схем, В	+2,5; +3,3; +5; +10
Пределы допускаемой абсолютной погрешности измерений коэффициента рассогласования, мВ/В	±(0,006-К+0,09)
Количество ИК, шт.	4
МоДуль K-AO265
Диапазон воспроизведения силы постоянного тока, мА	от 0 до +20
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА	±(0,009-1+0,52)
Количество каналов воспроизведения, шт.	4

Продолжение таблицы 2

Наименование характеристики	Значение
Модуль K-TI213
Диапазон измерений напряжения постоянного тока с выходов термопар, мВ	от -78,125 до +78,125
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ	±(0,002-U+0,02)
U - измеренное значение напряжения, мВ
Количество ИК, шт.	16
Модуль K-RI217
Номинальное сопротивление подключаемых ТС, Ом	100
Диапазон измерений сопротивления постоянному току, Ом	от 0 до 400
Диапазон измерений температуры (с применением ТС), °С	от -200 до +850
Пределы допускаемой абсолютной погрешности измерений температуры (с применением ТС без учёта погрешности ТС), °С: в диапазоне от -200 до +150 °С включ. в диапазоне св. +150 до +800 °С	±0,5 ±1,0
Количество ИК, шт.	4
Модуль K-8LI
Диапазоны измерений напряжения постоянного тока, мВ	от 0 до +10 от 0 до +50 от 0 до +100 от 0 до +500 от -10 до +10 от-50 до +50 от -100 до +100 от-500 до +500
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, %: во всех диапазонах, за исключением диапазона от 0 до 10 мВ в диапазоне измерений от 0 до 10 мВ	±0,10 ±0,15
Диапазон измерений напряжения постоянного тока с выходов термопар, мВ	от -6,154 до +76,360
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока с выходов термопар, %	±0,15
Поддерживаемые типы термопар	K, L, J, T, R, S, E, N, M, B
Диапазоны измерений сопротивления постоянному току, Ом	от 10 до 100 от 10 до 200 от 10 до 500
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений сопротивления постоянному току, %	±0,10
Диапазон измерений сопротивления постоянному току с выходов термометров сопротивления, Ом	от 12,17 до 465,68
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений сопротивления постоянному току, %	±0,10
Количество ИК, шт.	8

Продолжение таблицы 2

Наименование характеристики	Значение
Модуль K-9AIO
Диапазоны воспроизведения силы постоянного тока, мА	от 0 до +20 от +4 до +20 от 0 до +5
Пределы допускаемой основной приведенной (к диапазону воспроизведения) погрешности воспроизведения силы постоянного тока, %: в диапазонах воспроизведения от 0 до 20 и от 4 до 20 мА в диапазоне воспроизведения от 0 до 5 мА	±0,150 ±0,225
Количество каналов воспроизведения, шт.	1
Диапазоны измерений силы постоянного тока, мА	от 0 до +20 от +4 до +20 от 0 до +5
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %	±0,10
Диапазон измерений напряжения постоянного тока, В	от -10 до +10
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, %	±0,10
Количество ИК, шт.	8
Примечания: 1. Основная приведенная погрешность измерений модулей K-9AIO, K-8LI нормируется для диапазона температур от +20 до +30 °С; 2. Пределы допускаемых дополнительных погрешностей измерений модулей K-9AIO, K-8LI, вызванных изменением температуры окружающего воздуха в диапазонах от -40 до +20 °С и от +30 до +60 °С, не превышают 0,5 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В	от +9 до +30
Максимальная потребляемая мощность, Вт, не более	4
Габаритные размеры (длина ^х ширина ^х высота), мм, не более: - модулей K-AI219, K-AI230, K-AI232, K-AI242, K-AI239, K-AI227, K-TI213, K-RI217, K-AO265 и K-AI237	74 ^х 80 ^х 20
- модулей K-9AIO, K-8LI	150 х 110 х 60
Масса, г, не более: - модулей K-AI219, K-AI230, K-AI232, K-AI242, K-AI239, K-AI227, K-TI213, K-RI217, K-AO265 и K-AI237	160
- модулей K-9AIO, K-8LI	400
Рабочие условия эксплуатации: - температура окружающего воздуха, °С	от -40 до +70
- температура окружающего воздуха для модулей K-9AIO, K-8LI, °С	от -40 до +60
- относительная влажность воздуха при температуре +25 °С, %	от 30 до 80
- атмосферное давление, кПа	от 86 до 106

Техническая поддержка
