Номер по Госреестру СИ: 70067-17
70067-17 Установки измерительные высоковольтные
(серии HVA)
Назначение средства измерений:
Установки измерительные высоковольтные серии HVA (далее - установки) предназначены для:
- воспроизведения высокого напряжения специальной формы инфранизкой частоты;
- воспроизведения высокого напряжения постоянного тока;
- измерений тангенса угла диэлектрических потерь (модификации с индексом TD);
- измерений характеристик частичных разрядов (модификации с индексом PD).
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
серии HVA
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 223 | 280 | 1,26 |
| Юр. Лицо | Юридические лица | 141 | 164 | 1,16 |
| ООО "МЕГА-Т" | Юридические лица | 54 | 54 | 1,00 |
| ЮЛ | Юридические лица | 18 | 20 | 1,11 |
| ООО "БРИСЭНЕРГО" | Юридические лица | 11 | 11 | 1,00 |
| Общество с ограниченной ответственностью "Газпром добыча Иркутск" | Юридические лица | 7 | 7 | 1,00 |
| ТЭСС СИБИРЬ ООО | Юридические лица | 4 | 5 | 1,25 |
| юр.лицо | Юридические лица | 4 | 5 | 1,25 |
| ООО "СНЭМА-СЕРВИС" | Юридические лица | 4 | 5 | 1,25 |
| ООО "Норильскникельремонт " | Юридические лица | 4 | 4 | 1,00 |
| ПАО "Газпром автоматизация" | Юридические лица | 4 | 4 | 1,00 |
| Акционерное общество "ИНТЕР РАО-ЭЛЕКТРОГЕНЕРАЦИЯ" | Юридические лица | 4 | 4 | 1,00 |
| ООО "Башкирэнерго" | Юридические лица | 3 | 8 | 2,67 |
| ПАО "Уралкалий" | Юридические лица | 3 | 6 | 2,00 |
| ООО "Транснефть-Восток" | Юридические лица | 3 | 5 | 1,67 |
| ООО «ВостСибТех-Инжиниринг» | Юридические лица | 3 | 5 | 1,67 |
| ООО "КС-Энерго" | Юридические лица | 3 | 4 | 1,33 |
| ООО "РН-Ванкор" | Юридические лица | 3 | 3 | 1,00 |
| ООО «ЭЛЕКТРОНПРИБОР», ИНН5052014518 | Юридические лица | 3 | 3 | 1,00 |
| АО «РОСПАН ИНТЕРНЕШНЛ» | Юридические лица | 3 | 3 | 1,00 |
| ООО «РН-Уватнефтегаз» | Юридические лица | 3 | 3 | 1,00 |
| Нововоронежский филиал "Нововоронежатомтехэнерго" акционерго общества по наладке, совершенствованию эксплуатации и организации управления атомных станций "Атомтехэнерго" | Юридические лица | 2 | 6 | 3,00 |
| ООО "ТРАНСЭНЕРГОСНАБ", ИНН 5038121388 | Юридические лица | 2 | 4 | 2,00 |
| Филиал ПАО "Россети Центр" - "Липецкэнерго" | Юридические лица | 2 | 4 | 2,00 |
| ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВОДОКАНАЛ САНКТ-ПЕТЕРБУРГА" | Юридические лица | 2 | 4 | 2,00 |
| ООО "КЭС" | Юридические лица | 2 | 3 | 1,50 |
| Балаковский филиал Балаковоатомтехэнерго АО Атомтехэнерго | Юридические лица | 2 | 3 | 1,50 |
| Московский филиал «Центратомтехэнерго» АО «Атомтехэнерго», ИНН 5029106714 | Юридические лица | 2 | 3 | 1,50 |
| Публичное акционерное общество "ФЕДЕРАЛЬНАЯ СЕТЕВАЯ КОМПАНИЯ - РОССЕТИ" | Юридические лица | 2 | 3 | 1,50 |
| Общество с ограниченной ответственностью "ТРАНСНЕФТЬ - ВОСТОК" | Юридические лица | 2 | 3 | 1,50 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 3926b1eb-1902-e921-9b1b-8f5033fecf16 | 70067-17 | 2026-07-27 | — | актуальная |
| 0822c6a8-2e39-ae7a-0059-5c2a932d1a44 | 70067-17 | 2025-06-06 | 2026-07-27 | архивная |
| 41e6d941-9ef1-473f-8bb2-1022a5a6b37f | 70067-17 | 2025-06-05 | 2025-06-06 | архивная |
| 176245a9-5ff8-4ea2-a8da-a830ce7a0d35 | 70067-17 | 2022-08-08 | 2025-06-05 | архивная |
| 28bd04bc-e3e6-af42-65c5-fb7f45211874 | 70067-17 | 2020-05-07 | 2022-08-08 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.






Установки имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) - реализовано аппаратно и является метрологически значимым. Метрологические характеристики СИ нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) СИ предприятием-изготовителем и не доступно для пользователя. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Изменение ПО возможно только на предприятии-изготовителе.
Внешнее ПО (b2 Control Center) позволяет удаленно управлять приборами, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
- |
наносится на лицевую панель прибора способом наклейки и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам измерительным высоковольтным серии HVA
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
осуществляется по документу МП 206.1-305-2017 «Установки измерительные высоковольтные серии HVA. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.11.2017 г.
Основные средства поверки: делители напряжения ДН-100э, ДН-200э (регистрационный номер в Федеральном информационном фонде № 54883-13); вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде № 52147-12); вольтметр универсальный цифровой GDM-78255A (регистрационный номер в Федеральном информационном фонде № 38428-08); осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер в Федеральном информационном фонде № 32488-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора.
Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации напряжения и индуктивно-емкостной измерительной цепи.
На выходе установок может быть установлено симметричное высоковольтное синусоидальное напряжение, напряжение прямоугольной формы или напряжение постоянного тока обеих полярностей.
Для расширения диапазона нагрузки частота формируемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц. Частота напряжения определяется частотой коммутации. При отсутствии коммутации на выходе установок устанавливается напряжение постоянного тока.
Основная область применения установок: определение дефектов изоляции в силовых кабелях (в том числе с изоляцией из сшитого полиэтилена) и других изолированных цепях, имеющих значительную электрическую емкость изоляции. Установки предназначены для работы в полевых условиях.
Установки выпускаются в следующих модификациях: HVA28, HVA30, HVA30-5, HVA30-7, HVA34, HVA34-1, HVA40-5, HVA45, HVA54-3, HVA54/80, HVA60, HVA65, HVA68-2, HVA90, HVA94, HVA120, HVA200.
Установки идентичны по принципу действия и отличаются значением выходного испытательного напряжения, емкостью нагрузки, габаритными размерами, массой. Цифры в номере модели соответствуют максимальному значению выходного напряжения в киловольтах.
В комбинации с опциональными измерителями тангенса угла диэлектрических потерь серии TD (TD30, TD60, TD90, TD94, TD120, TD200 - рег. № 51891-12) и измерителями частичных разрядов серии PD (PD30, PD60, PD90, PD94, PD120, PD200 - рег. № 52534-13) установки образуют систему, позволяющую измерять тангенс угла диэлектрических потерь и характеристики частичных разрядов в изоляции. В этом случае к обозначению модификаций установок добавляются индексы TD и/или PD.
В зависимости от величины выходного напряжения установок, измерители тангенса угла диэлектрических потерь серии TD могут иметь исполнения как в виде внешнего, так и в виде встроенного в установку модуля.
Установки могут работать как в ручном, так и в автоматическом режимах работы.
Процесс формирования выходного напряжения, ход испытаний и вывод информации на дисплей полностью автоматизирован и производится встроенным микропроцессором. Управление установками осуществляется оператором с помощью графического дисплея через многоязыковый интерфейс на основе меню. Установки обладают функцией таймера с автоматическим отключением прибора, часами и календарем.
Результаты измерений сохраняются во встроенной памяти, а также могут быть переданы в персональный компьютер через интерфейсы связи USB, RS-232 и Bluetooth.
В основе конструкции установок лежит «сухая» высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов.
Основные узлы установок: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, блок управления, коммутатор, схема интерфейсов, графический ЖК-дисплей, блок питания.
Установки выполнены в пластиковых или металлических корпусах. На верхней панели расположены органы управления и индикации, закрывающиеся откидывающейся крышкой. На боковых панелях - высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски. У модификации HVA200 органы управления и индикации находятся в специальном выносном блоке управления.
Общий вид установок представлен на рисунках 1 - 7.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Схема пломбировки от несанкционированного доступа представлена на рисунках 1 и 2.
Знак поверки наносится на лицевую панель корпуса прибора.

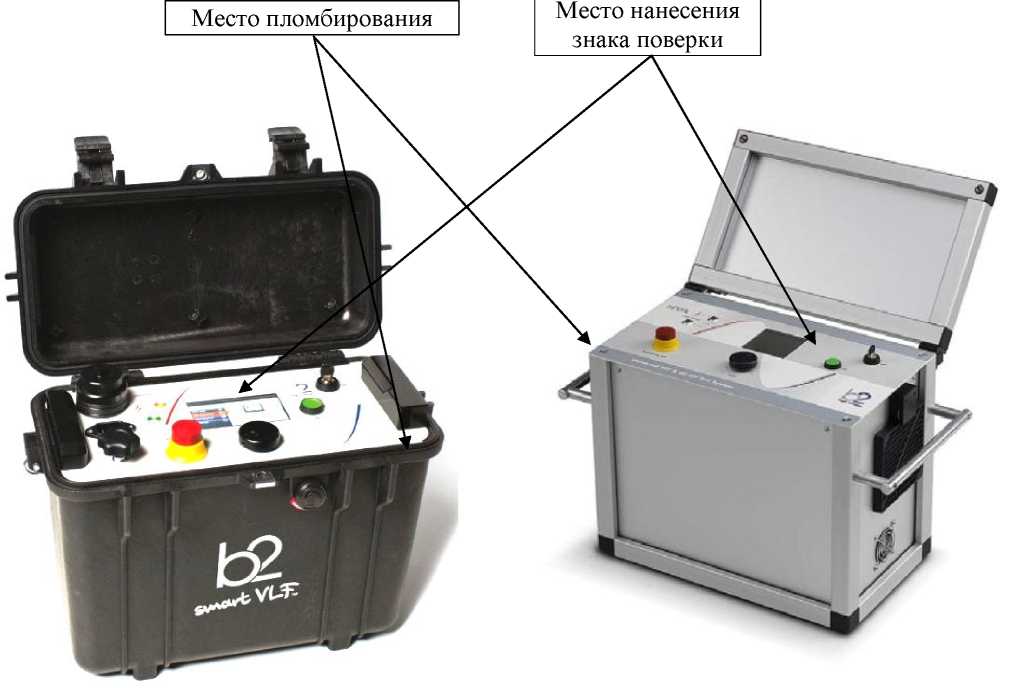

Место нанесения знака поверки
Место пломбирования
Рисунок 1 - Общий вид установок HVA28

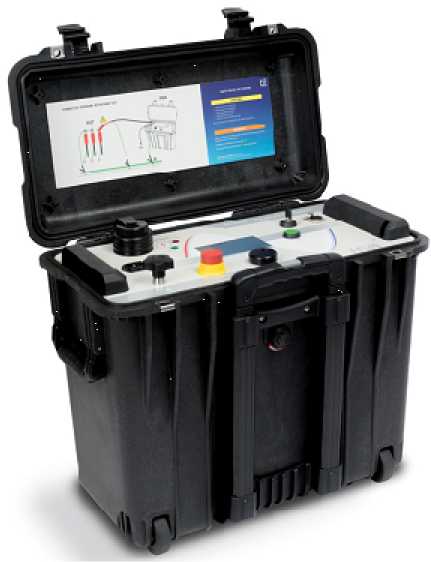

Рисунок 2 - Общий вид установок HVA30, HVA34

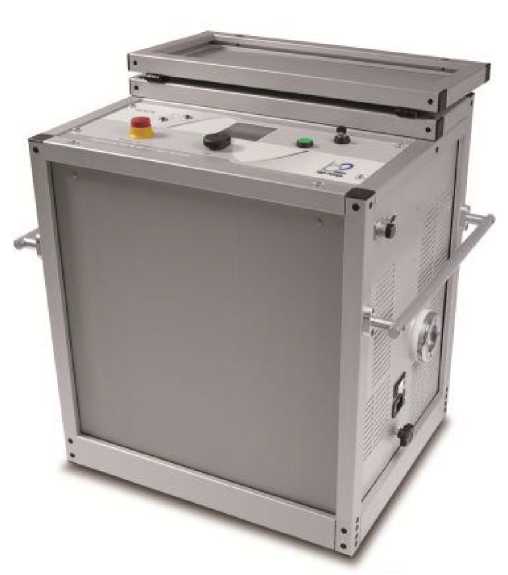

Рисунок 3 - Общий вид установок HVA30-5, HVA30-7, HVA40-5, HVA54-3, HVA60, HVA65, HVA68-2,

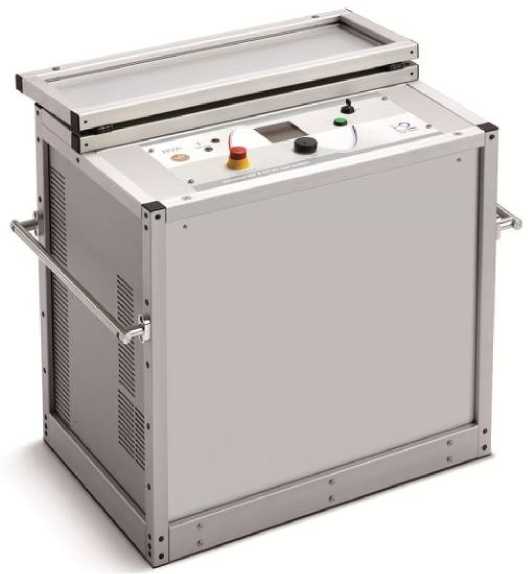

Рисунок 5 - Общий вид установок HVA54/80,
HVA90, HVA94

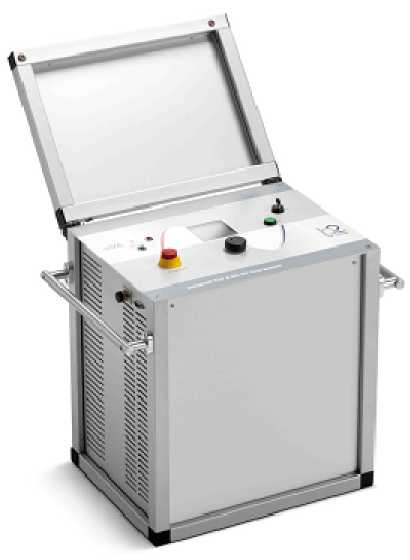

Рисунок 4 - Общий вид установок HVA34-1, HVA45
Рисунок 6 - Общий вид установок HVA120

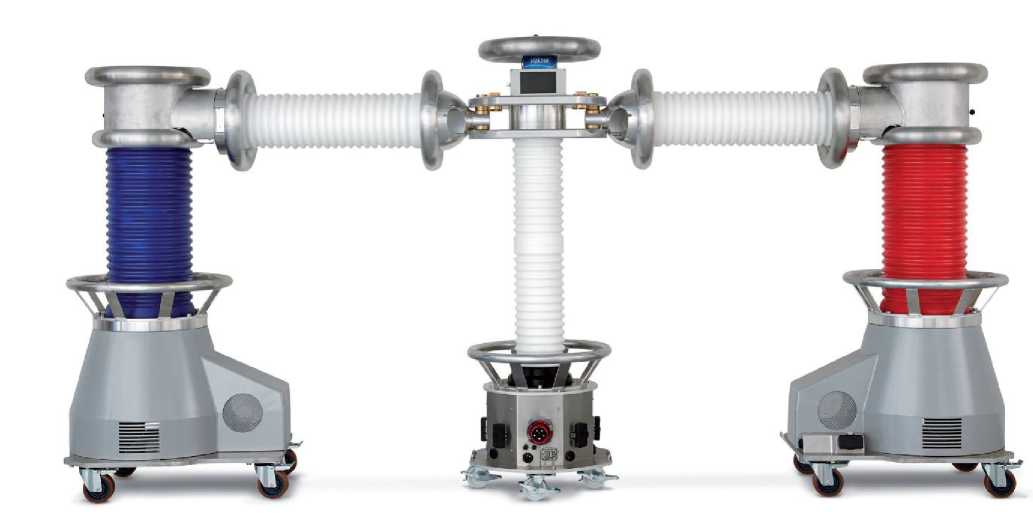

Рисунок 7 - Общий вид установок HVA200
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Установка измерительная высоковольтная серии HVA |
1 шт. | |
|
Кабель высоковольтный |
1 шт. | |
|
Кабель питания |
1 шт. | |
|
Кабель заземления |
1 шт. | |
|
Flash-накопитель USB |
1 шт. 1) | |
|
Измеритель TD |
1 шт. 1) | |
|
Измеритель PD |
1 шт. 1) | |
|
Руководство по эксплуатации и паспорт |
1 экз. | |
|
Методика поверки |
МП 206.1-305-2017 |
1 экз. |
|
Примечание - 1) опция | ||
Таблица 2 -
|
Наименование характеристики |
Значение для модификаций | ||||
|
HVA28 |
HVA30 |
HVA30-5 |
HVA30-7 |
HVA34 | |
|
Диапазон воспроизведения
|
0,1 - 29 0,1 - 21 0,1 - 28 0,1 - 28 |
0 - 34 0 - 24 0 - 34 0 - 34 |
0 - 33 0 - 23 0 - 30 0 - 30 |
0 - 34 0 - 24 0 - 34 0 - 34 |
0 - 34 0 - 24 0 - 34 0 - 34 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения, % |
±1 | ||||
|
Диапазон частот выходного напряжения, Гц |
От 0,01 до 0,1 включ. с шагом 0,01 Гц | ||||
|
Диапазон измерений силы тока, мА 1) |
0,001 - 20 |
0,001 - 15 |
0,001 - 85 |
0,001 - 120 |
0,001 - 15 |
|
Пределы допускаемой относительной погрешности измерений силы тока, % 1) |
±1 | ||||
|
Диапазон измерений тангенса угла диэлектрических потерь 2) |
Г10-4 - 1 | ||||
|
Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь 2) |
±1Ч0-4 | ||||
|
Диапазон измерений кажущегося заряда, нКл 3) |
0,005 - 100 | ||||
|
Пределы допускаемой абсолютной погрешности измерений кажущегося заряда, нКл 3) |
±(0,03^изм .+0,005) | ||||
|
Параметры электрического питания:
|
100 - 240 50/60 |
110 - 240 50/60 |
190 - 240 50/60 |
110 - 240 50/60 | |
|
Габаритные размеры (длинахширинахвысота), мм |
416х221х334 |
430x250x360 |
450x34 |
10x520 |
430x250x360 |
|
Масса, кг |
14 |
19,5 |
45 |
57 |
19,5 |
|
Рабочие условия измерений:
|
От -20 до +55 До 85 |
От -5 до +45 До 85 |
От -10 до +50 До 85 | ||
|
Примечания
Qизм. - измеренное значение кажущегося заряда, нКл | |||||
|
Наименование характеристики |
Значение для модификаций | ||||
|
HVA34-1 |
HVA40-5 |
HVA45 |
HVA54-3 |
HVA54/80 | |
|
Диапазон воспроизведения
|
0,1 - 34 0,1 - 24 0,1 - 34 0,1 - 34 |
0,1 - 45 0,1 - 32 0,1 - 45 0,1 - 45 |
0,1 - 45 (48) 4) 0,1 - 32 (34) 4) 0,1 - 45 0,1 - 45 |
0,1 - 54 0,1 - 38 0,1 - 54 0,1 - 54 |
0,1 - 54 0,1 - 38 0,1 - 80 0,1 - 54 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения, % |
±1 | ||||
|
Диапазон частот выходного напряжения, Гц |
От 0,01 до 0,1 включ. с шагом 0,01 Гц | ||||
|
Диапазон измерений силы тока, мА 1 |
0,001 - 60 |
0,001 - 120 |
0,001 - 60 |
0,001 - 120 |
0,001 - 65 |
|
Пределы допускаемой относительной погрешности измерений силы тока, % 1) |
±1 | ||||
|
Диапазон измерений тангенса угла диэлектрических потерь 2) |
Г10-4 - 1 | ||||
|
Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь 2) |
±140-4 | ||||
|
Диапазон измерений кажущегося заряда, нКл |
0,005 - 100 | ||||
|
Пределы допускаемой абсолютной погрешности измерений кажущегося заряда, нКл 3) |
±(0,03^изм.+0,005) | ||||
|
Параметры электрического питания:
|
100 - 240 50/60 |
190 - 240 50/60 |
100 - 240 50/60 |
190 - 240 50/60 |
210 - 240 50/60 |
|
Габаритные размеры (длинахширинахвысота), мм |
500х305х457 |
450x340x520 |
500x305x457 |
450х340x520 |
650x445x610 |
|
Масса, кг |
39 |
57 |
39 |
57 |
127 |
|
Рабочие условия измерений:
|
От -20 до +55 До 85 |
От -10 до +50 До 85 |
От -20 до +55 До 85 |
От -10 до +50 До 85 |
От -5 до +45 До 85 |
|
Примечания
Qизм. - измеренное значение кажущегося заряда, нКл | |||||
|
Наименование характеристики |
Значение для модификаций | ||||
|
HVA60 |
HVA65 |
HVA68-2 |
HVA90 |
HVA94 | |
|
Диапазон воспроизведения
|
0,1 - 62 0,1 - 44 0,1 - 62 0,1 - 62 |
0,1 - 65 0,1 - 46 0,1 - 65 0,1 - 65 |
0,1 - 68 0,1 - 48 0,1 - 62 0,1 - 62 |
0,1 - 90 0,1 - 64 0,1 - 90 0,1 - 90 |
0,1 - 94 0,1 - 66 0,1 - 90 0,1 - 90 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения, % |
±1 | ||||
|
Диапазон частот выходного напряжения, Гц |
От 0,01 до 0,1 включ. с шагом 0,01 Гц | ||||
|
Диапазон измерений силы тока, мА 1) |
0,001 - 40 |
0,001 - 40 |
0,001 - 80 |
0,001 - 65 |
0,001 - 65 |
|
Пределы допускаемой относительной погрешности измерений силы тока, % 1) |
±1 | ||||
|
Диапазон измерений тангенса угла диэлектрических потерь 2) |
Г10-4 - 1 | ||||
|
Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь 2) |
±Г10-4 | ||||
|
Диапазон измерений кажущегося заряда, нКл 3) |
0,005 - 100 | ||||
|
Пределы допускаемой абсолютной погрешности измерений кажущегося заряда, нКл 3) |
±(0,03^изм.+0,005) | ||||
|
Параметры электрического питания:
|
100 - 240 50/60 |
190 - 240 50/60 |
210 - 240 50/60 | ||
|
Габаритные размеры (длинахширинахвысота), мм |
450х340х520 |
545x445x610 |
650x445x610 | ||
|
Масса, кг |
57 |
59 |
57 |
127 |
128 |
|
Рабочие условия измерений:
|
От -10 до +50 До 85 |
От -5 до +45 До 85 | |||
|
Примечания
Qизм. - измеренное значение кажущегося заряда, нКл | |||||
|
Наименование характеристики |
Значение для модификаций | |
|
HVA120 |
HVA200 | |
|
Диапазон воспроизведения
|
0,1 - 120 0,1 - 85 0,1 - 100 0,1 - 100 |
0,1 - 200 0,1 - 141 0,1 - 200 0,1 - 200 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения, % |
±1 | |
|
Диапазон частот выходного напряжения, Гц |
От 0,01 до 0,1 включ. с шагом 0,01 Гц | |
|
Диапазон измерений силы тока, мА 1) |
0,001 - 60 |
0,001 - 140 |
|
Пределы допускаемой относительной погрешности измерений силы тока, % 1) |
±1 | |
|
Диапазон измерений тангенса угла диэлектрических потерь 2) |
Г10-4 - 1 | |
|
Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь 2) |
±Ь10-4 | |
|
Диапазон измерений кажущегося заряда, нКл 3) |
0,005 - 100 | |
|
Пределы допускаемой абсолютной погрешности измерений кажущегося заряда, нКл 3) |
±(0,03^изм.+0,005) | |
|
Параметры электрического питания:
|
210 - 240 50/60 |
230/400 (3 ф.) 48 - 62 |
|
Габаритные размеры (длинахширинахвысота), мм |
790х445х740 |
4300x2300x1200 |
|
Масса, кг |
198 |
не более 900 |
|
Рабочие условия измерений:
|
От -5 до +45 До 85 |
От -10 до +45 До 85 |
|
Примечания
Qизм. - измеренное значение кажущегося заряда, нКл | ||
