Сведения о средстве измерений: 69982-17 Колонки топливораздаточные

Номер по Госреестру СИ: 69982-17
69982-17 Колонки топливораздаточные
(2КЭД-50-0,25-1 Россиянка)

Назначение средства измерений:
Колонки топливораздаточные 2КЭД-50-0,25-1  «Россиянка»  (далее - колонка), предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетнорасчетных операций.

сертификация программного обеспечения
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Колонки топливораздаточные
Рисунок № 1
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Колонки топливораздаточные
Рисунок № 2
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Колонки топливораздаточные
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 161758
ID в реестре СИ - 384158
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

2КЭД-50-0,25-1 Россиянка, 2КЭД-50-0,25-1 "Россиянка", 2-КЭД-50-0,25-1,

Производитель

Изготовитель - ФГУП "Воронежский механический завод"
Страна - РОССИЯ
Населенный пункт - г.Воронеж
Уведомление о начале осуществления предпринимательской деятельности - Да

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 234 дн.

Приказы РСТ, где упоминается данный тип СИ

№2967 от 2017.12.26 Об утверждении типов средств измерений

Наличие аналогов СИ: Колонки топливораздаточные (2КЭД-50-0,25-1 Россиянка)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ФГУП "Воронежский механический завод"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
17435-03
01.10.2008
Колонки топливораздаточные, Россиянка
ФГУП "Воронежский механический завод" (РОССИЯ г.Воронеж)
1 год
17435-03
01.03.2008
Колонки топливораздаточные, Россиянка
ФГУП "Воронежский механический завод" (РОССИЯ г.Воронеж)
1 год
69982-17

Колонки топливораздаточные, 2КЭД-50-0,25-1 Россиянка
ФГУП "Воронежский механический завод" (РОССИЯ г.Воронеж)
ОТ
МП
1 год
69991-17

Колонки топливораздаточные, 2КЭД-50-0,25-1 Россиянка
ФГУП "Воронежский механический завод" (РОССИЯ г.Воронеж)
ОТ
МП
1 год
69992-17

Колонки топливораздаточные, 2КЭД-50-0,25-1 Россиянка
ФГУП "Воронежский механический завод" (РОССИЯ г.Воронеж)
ОТ
МП
1 год
69993-17

Колонки топливораздаточные, 2КЭД-50-0,25-1 Россиянка
ФГУП "Воронежский механический завод" (РОССИЯ г.Воронеж)
ОТ
МП
1 год

Кто поверяет Колонки топливораздаточные (2КЭД-50-0,25-1 Россиянка)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
(RA.RU.311467)
РСТ
  • 2-КЭД-50-0,25-1
  • 2КЭД-50-0,25-1 "Россиянка"
  • 2КЭД-50-0,25-1 Россиянка
  • 14 0 14 0 14 0 14

    Стоимость поверки Колонки топливораздаточные (2КЭД-50-0,25-1 Россиянка)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.

    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений реализован прямой метод непосредственной оценки объема топлива измерителем объема, проходящего через колонку, в единицах объема.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным 2КЭД-50-0,25-1 «Россиянка»

    ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    осуществляется по документам:

    МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» -первичная поверка;

    МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864-88 - периодическая поверка.

    Основные средства поверки:

    - при первичной поверке: мерники 2-го разряда по ГОСТ 8.400-2013 вместимостью 5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1%;

    - при периодической поверке: мерники со специальными шкалами 2-го разряда по ГОСТ 8.400-2013 вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в формуляр колонки.


    Изготовитель

    Федеральное государственное унитарное предприятие «Воронежский механический завод» (ФГУП «Воронежский механический завод»)
    ИНН 3665011939
    Адрес: 394055, г. Воронеж, ул. Ворошилова, д. 22
    Факс: (073) 236 - 13 - 76

    Заявитель

    Общество с ограниченной ответственностью «Ваш Дом (управляющая компания)» (ООО «Ваш Дом (управляющая компания)»)
    ИНН 3661017224
    Адрес: 394019, г. Воронеж, ул. 9 января, 104

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
    Адрес: 420088, г. Казань, ул. 2-я Азинская, Дом 7А
    Телефон: (843) 272-70-62
    Факс: (843) 272-00-32
    E-mail: office@vniir.org

    Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.

    Колонка представляет собой единую самонесущую конструкцию   и состоит из

    следующих конструктивных элементов:

    • - каркаса;

    • - маниофольда (с фильтром);

    • - блок управления и индикации;

    • - насос напорного (всасывающего типа);

    • - измеритель объема;

    • - устройство съема сигналов;

    • - клапан двойного действия (долива);

    • - заправочные шланги;

    - заправочные пистолеты.

    Характер производства колонок - единичное, колонки: заводской № 018, заводской № 017,

    заводской № 011, заводской № 013, заводской № 010.

    Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2 - 3.

    Внешний вид. Колонки топливораздаточные (2КЭД-50-0,25-1 Россиянка), http://oei-analitika.ru

    заводские номера 018, 017

    и

    ■в

    Внешний вид. Колонки топливораздаточные (2КЭД-50-0,25-1 Россиянка), http://oei-analitika.ru

    заводские номера 011, 013, 010

    Рисунок 1 - Общий вид колонки

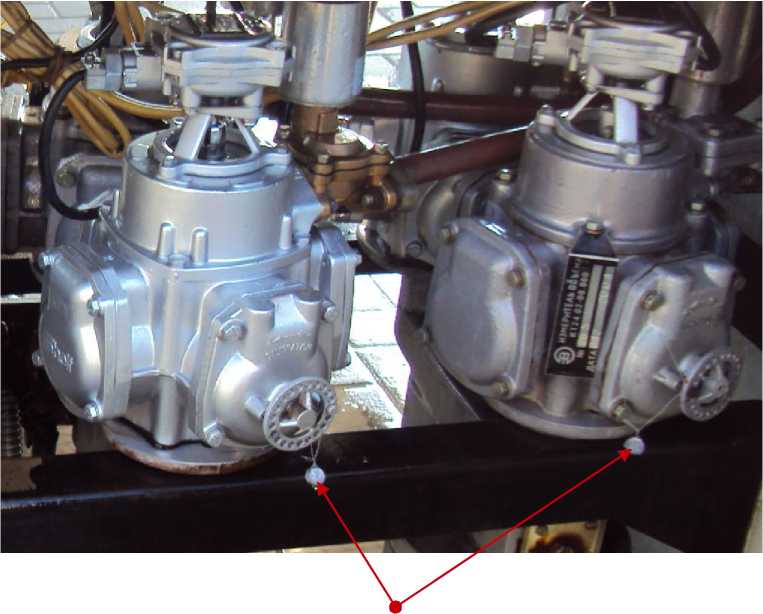

    Внешний вид. Колонки топливораздаточные (2КЭД-50-0,25-1 Россиянка), http://oei-analitika.ru

    Пломба поверителя (1 шт.).

    Рисунок 2 - Пломбирование измерителя объема

    ia за >, руб.

    итры

    ла к не, руб.

    Пломба поверителя ( 1 шт.)

    Пломбировочная проволока                  Пломбировочные болты

    Рисунок 3 - Пломбирование блока управления

    Программное обеспечение отсутствует.

    Комплект поставки колонок приведен в таблице 3.

    Таблица 3

    Наименование

    Количество

    Колонка топливораздаточная 2КЭД-50-0,25-1 «Россиянка» (зав. №№ 011, 013, 010, 018, 017)

    5 шт.

    Руководство по эксплуатации

    5 экз.

    Формуляр

    5 экз.


    Основные метрологические и технические характеристики приведены в таблице 1.

    Таблица 1

    Наименование характеристики

    Значение характеристики

    Номинальный расход топлива через один рукав колонки, л/мин, не менее

    40

    Наименьший расход, л/мин

    2

    Минимальная доза выдачи топлива, л

    2

    Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, %

    ±0,25

    Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, %

    ±0,5

    Пределы допускаемой относительной погрешности колонки настроенной на отпуск доз по средней температуре топлива в сезон при фактической температуре топлива, отличной от средней температуры топлива в сезон:

    • - не более чем на 5 °С, %

    • - более чем на 5 °С, %

    ±0,25

    ±0,30

    Электропитание от сети переменного однофазного и трехфазного тока:

    напряжение, В частота, Гц

    ООЛ + 10%    fx + 10%

    380 -15% ; 220 -15%

    50±1

    Средний срок службы, лет

    12

    Средняя наработка на отказ, ч

    12000

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от -40 до +50

    от 30 до 100

    Температура выдаваемого топлива, °С:

    • - для бензина

    • - для дизельного топлива

    от -40 до +35

    от -40 до +50

    Маркировка взрывозащиты

    ШхёПВТб, 2ExmIIT3 X,

    [Ех1с]ПС

    Остальные характеристики, в зависимости от исполнения, представлены в таблице 2.

    Таблица 2

    Характеристика

    Исполнение

    заводские номера

    018, 017

    заводские номера

    011, 013, 010

    Количество дисплеев, шт.

    2

    2

    Количество раздаточных кранов, шт.

    6

    8

    Количество видов топлива

    3

    4

    Количество одновременно обслуживаемых потребителей

    2

    2

    Габаритные размеры (ДхШхВ), мм, не более

    1305x873x2403

    Масса, кг, не более

    450
