Номер по Госреестру СИ: 69915-17
69915-17 Уровнемеры радарные волноводные
(Autrol модели ALT6100)
Назначение средства измерений:
Уровнемеры радарные волноводные Autrol модели ALT6100 предназначены для измерения расстояния от уровнемера до поверхности измеряемой среды, а также уровня жидких и сыпучих сред в резервуарах.
Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 1
Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.12.2027
Номер записи - 161691
ID в реестре СИ - 384091
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Autrol модели ALT6100, Autrol мод. ALT6100, AUTROL ALT6100,
Производитель
Изготовитель - DUON System Co., Ltd
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 347
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2913 от 2017.12.21 Об утверждении типов средств измерений
№2460 от 2022.10.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Уровнемеры радарные волноводные (Autrol модели ALT6100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69915-17 Уровнемеры радарные волноводные (Autrol модели ALT6100) DUON System Co., Ltd (КОРЕЯ, РЕСПУБЛИКА ) |
67600-17 Уровнемеры волноводно-радарные (ТИТАН-370У) Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ») (РОССИЯ г. Санкт-Петербург) |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Кто поверяет Уровнемеры волноводно-радарные (ТИТАН-370У)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 347 | 112 | 331 | 16 | 0 | 0 | 0 | 0 |
Стоимость поверки Уровнемеры волноводно-радарные (ТИТАН-370У)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
8400 | 8400 |
Программное обеспечение
Программное обеспечение (ПО) является встроенным программным обеспечением блока электроники. Программное обеспечение имеет физическую защиту от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от записи и перенастройки осуществляется с помощью перемычек в блоке электроники. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения уровнемеров радарных волноводных Autrol модели ALT6100 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
с1061 |
|
Номер версии (идентификационный номер) ПО |
не ниже v3.0 |
|
Примечание - Идентификационное наименование и номер версии ПО указываются в паспорте | |
Знак утверждения типа
Знак утверждения типананосится на корпус методом печати или гравировки и на титульный лист паспорта по центру в нижней части типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным волноводным Autrol модели ALT6100
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 6585-1-2017 «Инструкция. Государственная система обеспечения единства измерений. Уровнемеры радарные волноводные Autrol модели ALT6100. Методика поверки», утвержденному ФГУП «ВНИИР» 26 июня 2017 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2-го разряда по ГОСТ 8.477-82 с пределами допускаемой абсолютной погрешности ±1 мм в диапазоне значений соответствующих диапазону измерения поверяемого уровнемера;
- рулетка измерительная металлическая типа Р с грузом класса точности 2 по ГОСТ 7502-98 (регистрационный номер 51171-12), диапазон измерения должен соответствовать диапазону измерения поверяемого уровнемера;
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 °С до 55 °С, цена деления шкалы 0,1 °С, пределы допускаемой абсолютной погрешности ±0,2°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
DUON System Co., Ltd, Корея
Адрес: 298-29 Гундан-ро, Гунпо-си, Кенгидо
Телефон: + 82-31-389-6100; Web-сайт: http://www. autrol. com
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «Интеллектуальные Метрологические Системы» (ООО «ТД «Интеллектуальные Метрологические Системы»)
ИНН 3906967931
Адрес: 238310, Калининградская область, Гурьевский район, поселок Васильково, улица 40 лет победы, дом 4 Б, помещение 2
Телефон (факс): (4012) 99-40-45, (4012) 99-40-46; E-mail: ims@imsholding.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, улица 2-ая Азинская, дом 7 А
Телефон:(843) 272-70-62, факс: (843) 272-00-32
E-mail: office@vniir.org; Web-сайт: www.vniir.org
Принцип действия уровнемеров радарных волноводных Autrol модели ALT6100 основан на измерении задержки отраженного сигнала. Сгенерированные уровнемером электромагнитные измерительные импульсы передаются через зонд, отражаются от поверхности измеряемой среды и возвращаются обратно. Время двухсторонней передачи импульса между моментом отправки и моментом приема отраженного импульса измеряется и преобразуется в расстояние и уровень. Отражение импульса происходит вследствие разницы диэлектрической постоянной между двумя средами. Электромагнитный измерительный импульс движется со скоростью, соответствующей скорости света в среде, где он распространяется.
Уровнемеры радарные волноводные Autrol модели ALT6100 конструктивно состоят из корпуса, сенсорного модуля и зонда. Корпус имеет 2 герметично изолированных отсека (закрываемых круглыми резьбовыми крышками), в одном из которых располагается клеммный блок, а в другом - блок электроники и опционный жидкокристаллический индикатор. На корпусе расположены фиксаторы крышек под специальный ключ и клемма внешнего заземления. Сверху корпуса, под маркировочной таблицей, расположены 2 кнопки для конфигурирования, герметично изолированные от внутренней полости корпуса, передающие информацию о нажатии на кнопку в блок электроники с помощью магнитной связи. Снизу корпус соединяется с сенсорным модулем. Сенсорный модуль состоит из монтажной части, представляющей собой стальной цилиндр с монтажной резьбой или фланцем для подключения к процессу, и расположенной внутри нее волноводной части, передающей радиоимпульсы между блоком электроники и зондом. Герметизация и фиксация волноводной части сенсорного модуля внутри монтажной осуществляется с помощью системы керамических и резиновых уплотнений. Зонд представляет собой центральный электрод в виде тонкого металлического стержня или троса, соединенный с волноводной частью сенсорного модуля, и опционный экранирующий электрод в виде трубки, троса или стержня, вваренного в монтажную часть сенсорного модуля. Зонд может быть разборным. Сенсорный модуль и зонд могут быть изготовлены из различных материалов стойких к условиям эксплуатации.
Уровнемеры радарные волноводные Autrol модели ALT6100 выпускаются в двух исполнениях Standard и HP, которые отличаются диапазоном температуры эксплуатации и давления измеряемой среды.
Общий вид уровнемеров радарных волноводных Autrol модели ALT6100 представлен на рисунке 1. Пломбирование корпуса осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы для защиты перемычек в блоке электроники. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

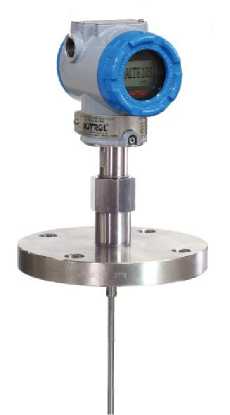

Рисунок 1 - Общий вид уровнемеров радарных волноводных Autrol модели ALT6100

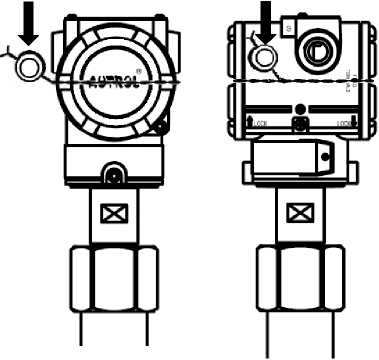

Рисунок 2 - Схема пломбировки уровнемеров радарных волноводных Autrol модели ALT6100
Таблица 4 - Комплектность уровнемеров радарных волноводных Autrol модели ALT6100
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный волноводный Autrol модели ALT6100 |
- |
1 шт. |
|
Паспорт |
ПС M6100-K01D |
1 экз. |
|
Руководство по эксплуатации |
M6100-K01D |
1 экз. |
|
Методика поверки |
МП 6585-1-2017 |
1 экз. |
|
Комплект монтажных частей |
- |
по заказу |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений уровня*, м |
от 0,15 до 20 |
|
Пределы допускаемой приведенной к диапазону измерений основной погрешности измерения уровня, % |
±0,03 (но не менее ±3 мм) |
|
Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерения уровня, вызванной отклонением температуры окружающей среды от +20 °С, %/°С |
±0,002 (но не менее ±0,2 мм) |
|
* диапазон измерений уровня определяется длиной зонда и условиями применения | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон температуры измеряемой среды, °С:
|
от -40 до +165 от -40 до +400 |
|
Диапазон давлений измеряемой среды, МПа:
|
от -0,1 до 7 от -0,1 до 40 |
|
Интерфейсы связи |
аналоговый (от 4 до 20 мА), HART (Bell 202) |
|
Напряжение питания, В |
от 16 до 45 |
|
Потребляемая мощность, Вт, не более |
1,5 |
|
Г абаритные размеры уровнемера без зонда, мм, не более
|
119 86 230 |
|
Масса уровнемера без зонда, кг, не более |
3,2 50 для фланцевого исполнения |
|
Условия эксплуатации:
|
от -40 до +80 от -30* до +80 для уровнемера с дисплеем от 0 до 100 от 84 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
63000 |
|
Маркировка взрывозащиты |
1Ex d IIC T4 Gb X |
|
* индикатор перестает показывать информацию при температуре окружающей среды ниже минус 30°С, но восстанавливает работоспособность при повышении температуры выше минус 30°С. | |
