Номер по Госреестру СИ: 69897-17
69897-17 Машины координатные измерительные
(Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth)
Назначение средства измерений:
Машины координатные измерительные моделей Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth (далее «машины») предназначены для автоматизированных трехмерных измерений линейных размеров изделий сложной формы.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Внешний вид.
Машины координатные измерительные
Рисунок № 3
Внешний вид.
Машины координатные измерительные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.12.2022
Номер записи - 161668
ID в реестре СИ - 384068
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Машина координатно-измерительная Axiom Too 600 CNC, Машина координатная измерительная Zenith 3 2000, Машина координатная измерительная Axiom Too HS 900, Машина координатная измерительная Axiom too 900 CNC, Машина координатная измерительная Axiom too 600 CNC, Машина координатная измерительная Axiom too 1200 CNC, Zenith 3 1500 с датчиком SP25, Axiom too 900 CNC, Axiom too 600 CNC с датчиком TP20, Axiom too 600 CNC, Axiom too 1500 CNC,
Производитель
Изготовитель - Фирма "Aberlink Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2913 от 2017.12.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины координатные измерительные (Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69897-17 Машины координатные измерительные (Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth) Фирма "Aberlink Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
69897-17 Машины координатные измерительные (Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth) Фирма "Aberlink Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
|
69897-17 Машины координатные измерительные (Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth) Фирма "Aberlink Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
81088-20 Машины координатно-измерительные NORGAU серии NCMM ( ) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69897-17 21.12.2022 |
Машины координатные измерительные, Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth Фирма "Aberlink Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Кто поверяет Машины координатно-измерительные NORGAU серии NCMM ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины координатно-измерительные NORGAU серии NCMM ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
126 | 22991 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
7210 | 22991 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
40887 | 22991 |
|
ФБУ Ростовский ЦСМ Ростовская область |
29684 | 22991 |
|
Таганрогский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
29684 | 22991 |
Программное обеспечение
Машины работают с автономным программным обеспечением (ПО) Aberlink 3D, входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку, передачу и отображение результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
|
Таблица 1 - Идентификационные данные программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Aberlink 3D |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.Х.Х |
|
Цифровой идентификатор ПО |
5a222eef060e715c3cdfb1b402f0fc33 (MD5), файл «aberlink.exe» |
|
Примечание: контрольная сумма указана для версии 4.4.1. | |
Знак утверждения типа
Знак утверждения типананосится резиновым клише на титульный лист руководства по эксплуатации, паспорта и на наружную сторону корпуса машин в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным моделей Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth
Техническая документация фирмы «Aberlink Ltd» (Великобритания) ТУ 3949-001-63493883-2016 «Машины координатные измерительные моделей Axiom too, Axiom too HS, Zenith 3, Azimuth, Xtreme. Технические условия»
Поверка
Поверкаосуществляется по документу МП 2512-0001-2017 «Машины координатные измерительные моделей Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 марта 2017 г.
Основные средства поверки: меры длины концевые плоскопараллельные эталонные 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.
Конструктивно машины являются машинами портального типа с подвижным порталом (модели Axiom too, Axiom too HS, Zenith 3, Azimuth) или с неподвижным порталом при установке контактного щупа на шестиосевой подвижной опоре (модель Xtreme).
Машины состоят из станины, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, встроенных измерительных шкал, персонального компьютера. Машины моделей Axiom too, Axiom too HS могут оснащаться измерительным столом из гранита со вставкой из пористого алюминия. Машины модели Xtreme имеют станину и портал, выполненные в моноблоке из стали.
Управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления. Управление перемещением по осям машин модели Axiom too исполнения Manual осуществляется при помощи маховиков, расположенных на осях машины.
Станина машин имеет регулируемые опоры для установки по уровню.
В комплект поставки машин входит калибровочная сфера.
Машины могут комплектоваться контактными датчиками (далее - «датчик») моделей ТР20, ТР200, SP25 со сменными щупами со сферическими наконечниками. Машины модели Xtreme комплектуются только датчиком модели ТР20.
Машины могут комплектоваться системой температурной компенсации, а также магазином для автоматической смены щупов, и видеосистемой.
Модели машин отличаются конструктивно.
Исполнения моделей машин отличаются диапазоном измерений и пределами допускаемой абсолютной погрешности измерений.
Пломбирование машин не предусмотрено.
Общий вид машин представлен на рисунках 1, 2.
а
б
в

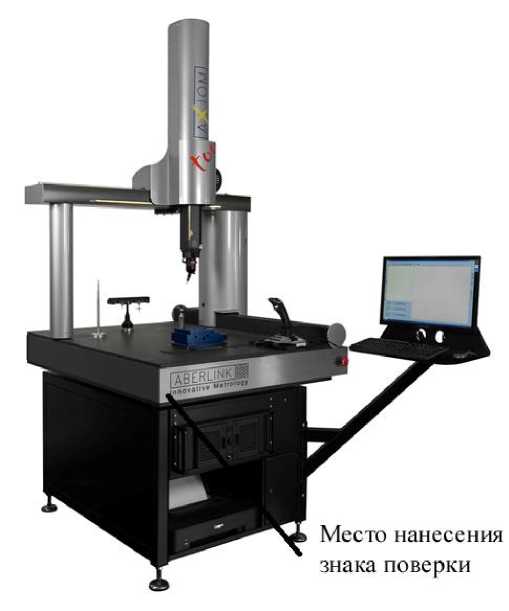

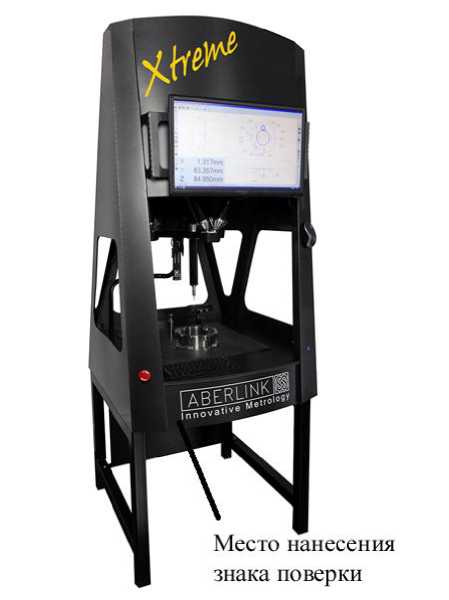

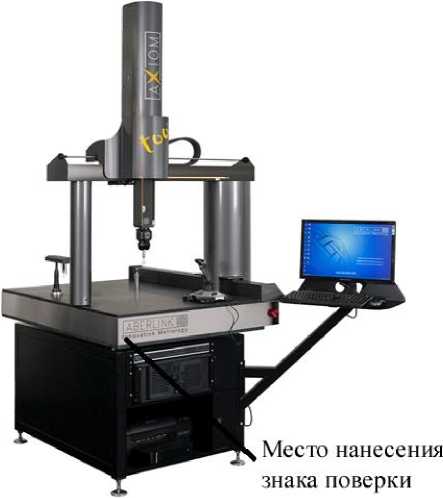

Рисунок 1 - Общий вид машин
а - Xtreme, б - Axiom too, в - Axiom too HS, г - Zenith 3

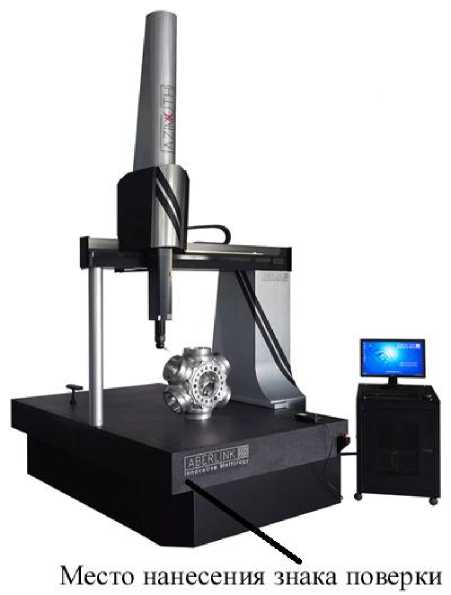

Рисунок 2 - Общий вид машины модели Azimuth
Комплектность машин представлена в таблице 13.
Таблица 13 - Комплектность машин
|
Наименование |
Обозначение |
Количество, шт. |
|
Машина |
1 | |
|
Пульт управления |
1 | |
|
Контактный датчик |
ТР20 |
1 |
|
Контактный датчик |
ТР200 * |
1 |
|
Контактный датчик |
SP25 * |
1 |
|
Калибровочная сфера |
1 | |
|
Комплект щупов со сферическими наконечниками ** |
1 | |
|
Система температурной компенсации * |
1 |
|
Наименование |
Обозначение |
Количество, шт. |
|
Магазин для автоматической смены щупов * |
1 | |
|
Видеосистема * |
1 | |
|
Персональный компьютер |
1 | |
|
Комплект соединительных кабелей |
1 | |
|
Программное обеспечение |
Aberlink 3D |
1 |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 | |
|
Методика поверки |
МП 2512-0001-2017 |
1 |
|
* Поставляются для машин моделей Axiom too, Axiom too HS, Zenith 3, Azimuth по требованию заказчика. ** Диаметры и количество сферических наконечников определяются требованиями заказчика. | ||
Таблица 2 - Метрологические характеристики машин модели Axiom too
|
Наименование характеристики и единицы измерений |
Значение характеристики | ||||||
|
Axiom too 600 Manual |
Axiom too 900 Manual |
Axiom too 1200 Manual |
Axiom too 600 CNC |
Axiom too 900 CNC |
Axiom too 1200 CNC |
Axiom too 1500 CNC | |
|
Диапазон измерений линейных размеров, мм:
|
от 0 до 640 от 0 до 600 от 0 до 500 |
от 0 до 640 от 0 до 900 от 0 до 500 |
от 0 до 640 от 0 до 1200 от 0 до 500 |
от 0 до 640 от 0 до 600 от 0 до 500 |
от 0 до 640 от 0 до 900 от 0 до 500 |
от 0 до 640 от 0 до 1200 от 0 до 500 |
от 0 до 640 от 0 до 1500 от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм:
|
±(2,4+L*/250) |
±(2,4+L/250) ±(2,3+L/250) ±(2,1+L/250) | |||||
|
Разрешение, мкм |
0,5 | ||||||
|
* L - здесь и далее измеряемая длина в мм. | |||||||
|
Наименование характеристики и единицы измерений |
Значение характеристики | ||||||
|
Axiom too 600 Manual |
Axiom too 900 Manual |
Axiom too 1200 Manual |
Axiom too 600 CNC |
Axiom too 900 CNC |
Axiom too 1200 CNC |
Axiom too 1500 CNC | |
|
Габаритные размеры (длина, |
1130 |
1130 |
1130 |
1130 |
1130 |
1130 |
1130 |
|
ширина, высота), мм, не более |
x900 |
x1200 |
X1500 |
x900 |
x1200 |
x1500 |
x1800 |
|
x2320 |
x2320 |
x2320 |
x2320 |
x2320 |
x2320 |
x2320 | |
|
Масса, кг, не более: - с измерительным столом из гранита; |
440 |
555 |
680 |
445 |
560 |
685 |
825 |
|
- с измерительным столом из гранита со вставкой из пористого алюминия |
241 |
290 |
246 |
295 | |||
|
Масса измеряемой детали, кг, не более:
|
500 300 | ||||||
|
Наименование характеристики и единицы измерений |
Значение характеристики | |||
|
Axiom too HS 600 |
Axiom too HS 900 |
Axiom too HS 1200 |
Axiom too HS 1500 | |
|
Диапазон измерений линейных | ||||
|
размеров, мм: | ||||
|
- по оси Х; |
от 0 до 640 |
от 0 до 640 |
от 0 до 640 |
от 0 до 640 |
|
- по оси Y; |
от 0 до 600 |
от 0 до 900 |
от 0 до 1200 |
от 0 до 1500 |
|
- по оси Z |
от 0 до 500 |
от 0 до 500 |
от 0 до 500 |
от 0 до 500 |
|
Пределы допускаемой абсолютной | ||||
|
погрешности измерений линейных | ||||
|
размеров, мкм: | ||||
|
- контактный датчик ТР20; |
±(2,1+L/250) | |||
|
- контактный датчик ТР200; |
±(2,0+L/250) | |||
|
- контактный датчик SP25 |
±(1,8+L/250) | |||
|
Разрешение, мкм |
0,1 | |||
Таблица 5 - Основные технические характеристики машин модели Axiom too HS
|
Наименование характеристики и единицы измерений |
Значение характеристики | |||||
|
Axiom too HS 600 |
Axiom too HS 900 |
Axiom too HS 1200 |
Axiom too HS 1500 | |||
|
Габаритные размеры (длина, ширина, высота), мм, не более |
1130x900x2320 |
1130x1200x2320 |
1130x1500x2320 |
1130x1800x2320 | ||
|
Масса, кг, не более:
|
442 |
562 |
692 |
832 | ||
|
пористого алюминия |
243 |
297 |
- |
- | ||
|
Масса измеряемой детали, кг, не более: | ||||||
|
- с измерительным столом из гранита; |
500 | |||||
|
- с измерительным столом из гранита со вставкой из | ||||||
|
пористого алюминия |
300 | |||||
|
Наименование характеристики и единицы измерений |
Значение характеристики | ||||
|
Zenith 3 1000 |
Zenith 3 1500 |
Zenith 3 2000 |
Zenith 3 2500 |
Zenith 3 3000 | |
|
Диапазон измерений линейных размеров, мм:
|
от 0 до 1000 от 0 до 1000 от 0 до 600; от 0 до 800 |
от 0 до 1000 от 0 до 1500 от 0 до 600; от 0 до 800 |
от 0 до 1000 от 0 до 2000 от 0 до 600; от 0 до 800 |
от 0 до 1000 от 0 до 2500 от 0 до 600; от 0 до 800 |
от 0 до 1000 от 0 до 3000 от 0 до 600; от 0 до 800 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм:
|
±(2,7+L/250) ±(2,6+L/250) ±(2,4+L/250) | ||||
|
Разрешение, мкм |
0,5 | ||||
Таблица 7 - Основные технические характеристики машин модели Zenith 3
|
Наименование характеристики и единицы измерений |
Значение характеристики | ||||
|
Zenith 3 1000 |
Zenith 3 1500 |
Zenith 3 2000 |
Zenith 3 2500 |
Zenith 3 3000 | |
|
Г абаритные размеры (длина, ширина, |
1500x1700 |
1500x2200 |
1500x2700 |
1500x3200 |
1500x3700 |
|
высота), мм, не более |
x2500; 2900 |
x2500; 2900 |
x2500; 2900 |
x2500; 2900 |
x2500; 2900 |
|
Масса, кг, не более: | |||||
|
- с диапазоном измерений по оси Z от 0 до | |||||
|
600 мм; |
1510 |
1880 |
2730 |
3810 |
4130 |
|
- с диапазоном измерений по оси Z от 0 до | |||||
|
800 мм |
1520 |
1890 |
2740 |
3820 |
4140 |
|
Масса измеряемой детали, кг, не более |
1500; 4400 |
1000; 4400 | |||
|
Наименование характеристики и единицы измерений |
Значение характеристики | ||||
|
Azimuth 1000 |
Azimuth 1500 |
Azimuth 2000 |
Azimuth 2500 |
Azimuth 3000 | |
|
Диапазон измерений линейных | |||||
|
размеров, мм: | |||||
|
- по оси Х; |
от 0 до 1200 |
от 0 до 1200 |
от 0 до 1200 |
от 0 до 1200 |
от 0 до 1200 |
|
- по оси Y; |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 2500 |
от 0 до 3000 |
|
- по оси Z |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1000 |
|
Пределы допускаемой абсолютной | |||||
|
погрешности измерений линейных | |||||
|
размеров, мкм: | |||||
|
- контактный датчик ТР20; |
±(2,9+L/250) | ||||
|
- контактный датчик ТР200; |
±(2,8+L/250) | ||||
|
- контактный датчик SP25 |
±(2,6+L/250) | ||||
|
Разрешение, мкм |
0,1 | ||||
Таблица 9 - Основные технические характеристики машин модели Azimuth
|
Наименование характеристики и единицы измерений |
Значение характеристики | ||||
|
Azimuth 1000 |
Azimuth 1500 |
Azimuth 2000 |
Azimuth 2500 |
Azimuth 3000 | |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
1940x2000x3595 |
1940x2500x3595 |
1940x3000x3595 |
1940x3500x3595 |
1940x4000x3595 |
|
Масса, кг, не более |
1836 |
2462 |
3413 |
4530 |
7048 |
|
Масса измеряемой детали, кг, не более |
1500; 6000 | ||||
|
Наименование характеристики и единицы измерений |
Значение характеристики | |
|
Xtreme 300 |
Xtreme 400 | |
|
Диапазон измерений линейных размеров, мм: - по оси Х; |
от 0 до 300 |
от 0 до 400 |
|
- по оси Y; |
от 0 до 300 |
от 0 до 400 |
|
- по оси Z |
от 0 до 200 |
от 0 до 290 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
±(3,0+L/250) | |
|
Разрешение, мкм |
0,5 | |
Таблица 11 - Основные технические характеристики машин модели Xtreme
|
Наименование характеристики и единицы измерений |
Значение характеристики | |
|
Xtreme 300 |
Xtreme 400 | |
|
Г абаритные размеры (длина, ширина, высота), мм, не более |
770x860x2025 |
900x900x2500 |
|
Масса, кг, не более |
94 |
110 |
|
Масса измеряемой детали, кг, не более |
100 |
80 |
Таблица 12 - Дополнительные технические характеристики машин
|
Наименование характеристики и единицы измерений |
Значение характеристики |
|
Параметры электропитания |
напряжение (220±22) В переменного тока частотой (50±1) Гц, потребляемая мощность не более 1,5 кВт |
|
Условия эксплуатации:
воздуха, °С;
окружающего воздуха, %;
|
от +18 до +22 от 40 до 70 от 84,0 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч |
10000 |
