Номер по Госреестру СИ: 69693-17
69693-17 Твердомеры Виккерса
(Carat 930)
Назначение средства измерений:
Твердомеры Виккерса Carat 930 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Carat Collect |
Номер версии (идентификационный номер) ПО |
не ниже v 2.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса Carat 930ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения»
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу Carat 930 - 01 МП «Инструкция. Твердомеры Виккерса Carat 930.
Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 17.10.2017 г.
Основные средства поверки:
-
- эталонные меры микротвёрдости с метрологическими характеристиками по
ГОСТ 8.063-2012 со значениями: (200±50) HV; (450±75) HV; (800±50) HV;
-
- эталонные меры твёрдости Виккерса с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «ATM GmbH», Германия
Адрес: Emil-Reinert-StraBe 2, 57636 Mammelzen, Germany
Телефон: +49 (0)2681 9539-0
Факс: +49 (0)2681 9539-20
Сайт: atm-m.com
E-mail: carat@atm-m. com
Заявитель
Общество с ограниченной ответственностью «Вердер Сайнтифик» (ООО «Вердер Сайнтифик»)
Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17
ИНН: 7839421690
Телефон (812) 777 11 07
E-mail: info@verder-scientific.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
Web-cafrr: www.vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры полностью автоматические, управление осуществляется через персональный компьютер с моторизированным позиционированием по осям X, Y, Z. Передвижение столика по осям X, Y, Z осуществляется при помощи джойстика. Твердомеры оснащены видеокамерой высокого разрешения, автоматической фокусировкой и встроенным персональным компьютером, программное обеспечение которого позволяет автоматически находить отпечаток и определять значение твердости. Твердомеры снабжены автоматической револьверной головкой на 6 позиций.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

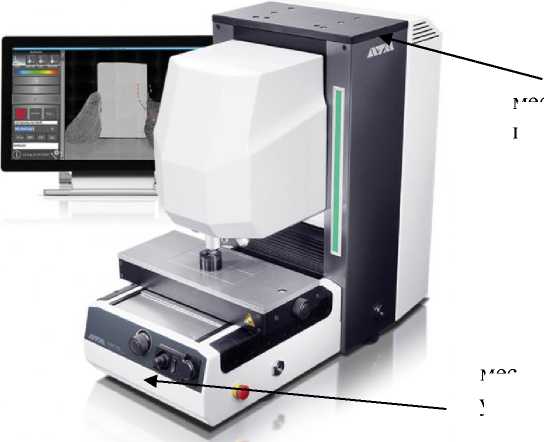

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
утверждения типа
Рисунок 1 - Внешний вид твердомеров
место расположения пломбы изготовителя
место нанесения знака
Комплект поставки твердомеров приведен в таблице 6.
Таблица 6 - Комплектность твердомеров
Наименование |
Обозначение |
Количество, шт. |
Твердомер Виккерса Carat 930 |
1 | |
Вспомогательные принадлежности |
1 | |
Руководство по эксплуатации |
Carat 930 - 01 РЭ |
1 |
Методика поверки |
Carat 930 - 01 МП |
1 |
Паспорт |
Carat 930-00.00 ПС |
1 |
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
Испытательные нагрузки, Н |
Пределы допускаемого отклонения нагрузок, % |
0,245; 0,490; 0,981 |
±1,5 |
1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1; 294,2 |
±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
HV 0,025 |
от 50 до 350 |
HV 0,05 |
от 50 до 475 |
HV 0,1 |
от 50 до 850 |
HV 0,2; HV 0,3 |
от 50 до 1000 |
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30 |
от 50 до 1500 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров по шкалам Виккерса
Обозначение |
Интервалы измерений твёрдости HV | |||||||
шкалы |
от 30 |
св. 75 |
св. 125 |
св. 175 |
св. 225 |
св. 275 |
св. 325 |
св. 375 |
твёрдости |
до 75 |
до 125 |
до 175 |
до 225 |
до 275 |
до 325 |
до 375 |
до 425 |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. | |
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||
HV0,025 |
4 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 | |
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 | |
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 | |
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 | |
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 | |
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 | |
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 | |
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 | |
HV10, HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 | |
HV30 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
Продолжение таблицы 4
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | |||||||
св. 425 до 475 включ. |
св. 475 до 525 включ. |
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. | |
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||
HV0,05 |
50 |
- |
- |
- |
- |
- |
- |
- |
HV0,1 |
50 |
50 |
58 |
66 |
72 |
77 |
86 |
96 |
HV0,2 |
43 |
50 |
58 |
66 |
72 |
77 |
86 |
96 |
HV0,3 |
34 |
40 |
47 |
54 |
62 |
70 |
75 |
80 |
HV0,5 |
27 |
30 |
36 |
42 |
46 |
49 |
56 |
64 |
HV1 |
20 |
25 |
28 |
30 |
32 |
35 |
42 |
48 |
HV2 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
HV5 |
14 |
15 |
17 |
18 |
20 |
21 |
23 |
24 |
HV10, HV20 |
14 |
15 |
17 |
18 |
20 |
21 |
23 |
24 |
HV30 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
Продолжение таблицы 4
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | |||
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
Пределы допускаемой абсолютной погрешности тве |
рдомера, HV, (±) | |||
HV0,1 |
102 |
- |
- |
- |
HV0,2 |
102 |
108 |
110 |
- |
HV0,3 |
89 |
99 |
110 |
- |
HV0,5 |
68 |
72 |
90 |
142 |
HV1 |
51 |
54 |
60 |
77 |
HV2 |
38 |
45 |
50 |
77 |
HV5 |
26 |
27 |
40 |
52 |
HV10; HV20 |
26 |
27 |
30 |
39 |
HV30 |
17 |
18 |
20 |
26 |
Примечание - Метрологические характеристики действительны для 5 измерений
Технические характеристики твердомеров приведены в таблице 5.
Таблица 5 - Технические характеристики твердомеров
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +10 до +35 |
- относительная влажность окружающего воздуха при температуре 25 °С, %, не более |
70 |
Параметры электропитания: - напряжение переменного тока, В |
от 100 до 240 |
- частота переменного тока, Гц |
50/60 |
Габаритные размеры (длинахширинахвысота), мм, не более |
375х650х700 |
Масса, кг, не более |
65 |
