Номер по Госреестру СИ: 69496-17
69496-17 Весы платформенные электронные
(LODIGE)
Назначение средства измерений:
Весы платформенные электронные LODIGE (далее — средство измерений) предназначены для измерений массы.
Внешний вид.
Весы платформенные электронные
Рисунок № 1
Внешний вид.
Весы платформенные электронные
Рисунок № 2
Программное обеспечение
Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части.
Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:
-
- пломбировка переключателя, расположенного на задней части весоизмерительного прибора;
-
- разграничение прав доступа к режимам работы средства измерений с помощью пароля;
-
- счетчик регулировок, значение которого меняется после каждой регулировки.
Идентификационные данные ПО доступны для просмотра при работе средства измерений в специальном пункте меню. Номер версии (идентификационный номер) ПО должен быть не ниже указанного в таблице 1.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077—2014.
Таблица 1 — Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
02.xx.xx* |
Цифровой идентификатор ПО |
- |
* x — не относится к метрологически значимой части ПО, цифры и/или буквы латинского алфавита |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам платформенным электронным LODIGE
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классам точности M1, М1-2 по
ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов и/или в виде оттиска на свидетельство о поверке.
Изготовитель
«Lodige Industries GmbH», Германия
Юридический адрес: 34414 Warburg, Wilhelm-Lodige-Strasse 1, Germany Почтовый адрес: 34414 Warburg, Wilhelm-Lodige-Strasse 1, Germany Телефон: +49 5642 702-0
Факс: +49 5642 702-111
адрес в Интернет: www.lodige.com
адрес электронной почты: info@lodige.com
Заявитель
Общество с ограниченной ответственностью «ЛЁДИГЕ РУС» (ООО «ЛЁДИГЕ РУС») ИНН 7733296873
Юридический адрес: 115054, г. Москва, ул. Щипок, д.11, стр.1, пом!, ком. 3 Телефон: +7(495)995-16-80 адрес в Интернет: www.lodige.com адрес электронной почты: info@lodige.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46 Телефон/факс: (495) 437 55 77 / (495) 437 56 66. адрес в Интернет: vniims.ru
адрес электронной почты: office@vniims.ru.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве или передано через цифровой интерфейс.
Средство измерений состоит из следующих частей:
-
- грузоприемное устройство в виде роликового конвейера на опорной раме, опирающейся на весоизмерительные тензорезисторные датчики (далее — датчик);
-
- весоизмерительный прибор (индикатор по п. Т.2.2.2 ГОСТ OIML R 76-1-2011);
-
- электрический шкаф, содержащий электронные устройства управления исполнительными механизмами, устройства питания и коммутации;
-
- устройство обнаружения груза на грузовой транспортной системе (оптический датчик);
-
- роликовые конвейеры для подачи объектов измерений на грузоприемное устройство и снятия с него.
В средстве измерений используются:
-
- датчики 563YH, изготовитель - «Anyload Youngzon Transducer (Hangzhou) Co Ltd», КНР;
-
- весоизмерительный прибор CDI-1600, изготовитель - «ATRAX Group NZ Ltd», Новая Зеландия.
Средство измерений оснащено интерфейсом клавиатуры PS/2, а так же интерфейсами RS232 или RS485, Ethernet и USB.
Средство измерений выпускается в различных модификациях, отличающихся метрологическими характеристиками и габаритными размерами грузоприемного устройства.
Обозначение модификаций средства измерений имеет вид LODIGE-[1]-[2], где:
-
[1] - условное обозначение максимальной нагрузки (Max):
7000 - 7000 кг;
1500 - 1500 кг.
-
[2] - условное обозначение габаритных размеров грузоприемного устройства:
-
1 - длина 3310 мм, ширина 2744 мм;
-
2 - длина 3600 мм, ширина 2540 мм;
-
3 - длина 3600 мм, ширина 2550 мм;
-
4 - длина 1750 мм, ширина 1510 мм;
-
5 - длина 2210 мм, ширина 1450 мм.

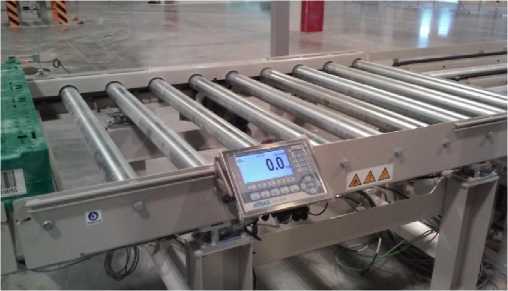

Общий вид средства измерений представлен на рисунке 1
Рисунок 1 — Общий вид средства измерений
Для защиты от несанкционированного доступа применяется пломбировка переключателя, расположенного на задней части весоизмерительного прибора.

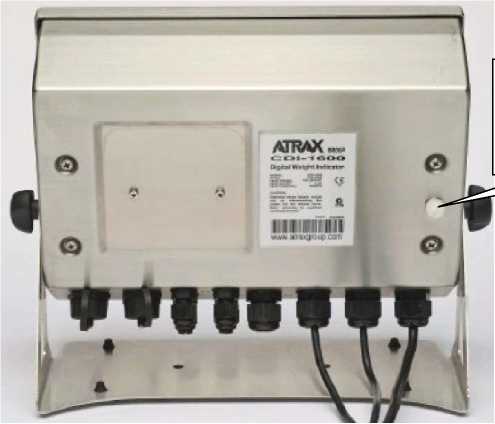

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место расположения пломбируемого переключателя
Рисунок 2 — Схема пломбировки от несанкционированного доступа
Таблица 5 —
Наименование |
Обозначение |
Количество |
Весы платформенные электронные LODIGE |
— |
1 шт. |
Руководство по эксплуатации |
— |
1 экз. |
Таблица 2 — Метрологические характеристики средств измерений
Наименование характеристики |
Модификации | |
LODIGE-7000-[2] |
LODIGE-1500-[2] | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |
Максимальная нагрузка, Max, кг |
7000 |
1500 |
Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг |
5 |
1 |
Число поверочных интервалов n |
1400 |
1500 |
Диапазон уравновешивания тары (максимальное значение массы тары) |
100 % Max |
Таблица 3 — Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока (номинальное), В |
220 |
- частота переменного тока, Гц |
50±1 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от -10 до +40 |
- относительная влажность, % |
до 85 включ. |
Таблица 4 — Габаритные размеры средства измерений
Характеристика |
Модификации | ||||
LODIGE- 7000-1 |
LODIGE- 7000-2 |
LODIGE- 7000-3 |
LODIGE- 1500-4 |
LODIGE- 1500-5 | |
Габаритные размеры ГПУ, мм, не более - длина |
3310 |
3600 |
3600 |
1750 |
2210 |
- ширина |
2744 |
2540 |
2550 |
1510 |
1450 |
