Номер по Госреестру СИ: 69450-17
69450-17 Генераторы сигналов высокочастотные
(Г4-МВМ-118)
Назначение средства измерений:
Генераторы сигналов высокочастотные Г4-МВМ-118 (далее - генераторы) предназначены для формирования сигналов сверхвысоких частот (СВЧ) в режимах непрерывного генерирования колебаний (НГ) и автоматической перестройки частоты (АПЧ) в диапазоне частот от 78,33 до 118,10 ГГц.
Внешний вид.
Генераторы сигналов высокочастотные
Рисунок № 1
Внешний вид.
Генераторы сигналов высокочастотные
Рисунок № 2
Внешний вид.
Генераторы сигналов высокочастотные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.11.2022
Номер записи - 161200
ID в реестре СИ - 383600
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ООО НПЦ "МитиноПрибор"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2582 от 2017.11.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Генераторы сигналов высокочастотные (Г4-МВМ-118)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО НПЦ "МитиноПрибор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67515-17 10.05.2022 |
Мультиметры, В7-87М ООО НПЦ "МитиноПрибор" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
69448-17 23.11.2022 |
Панорамные измерители КСВН и ослабления , Р2-МВМ-37, Р2-МВМ-78 ООО НПЦ "МитиноПрибор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
69450-17 23.11.2022 |
Генераторы сигналов высокочастотные, Г4-МВМ-118 ООО НПЦ "МитиноПрибор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
72233-18 24.08.2024 |
Панорамные измерители КСВН и ослабления , Р2-МВМ-118 ООО НПЦ "МитиноПрибор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
77586-20 25.02.2025 |
Измерители комплексных коэффициентов отражения и передачи, Р4-МВМ-37 ООО НПЦ "МитиноПрибор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
77741-20 03.03.2025 |
Панорамные измерители КСВН и ослабления , Р2-МВМ-53 ООО НПЦ "МитиноПрибор" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Кто поверяет Генераторы сигналов высокочастотные (Г4-МВМ-118)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Генераторы сигналов высокочастотные (Г4-МВМ-118)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Генераторы работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд функций и обеспечивает отображение текущего состояния генератора. При помощи интерфейсов RS-232 и USB обеспечивается связь с персональным компьютером. Персональный компьютер не входит в комплект поставки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные Данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
375.ГЛЮИ.00035 |
|
Номер версии (идентификационный номер) ПО |
Версия не ниже 1.1 (G4-MWM- 118[01]v1) |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 5 Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов высокочастотным Г4-МВМ-118
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу 651-17-034 МП «Генераторы сигналов высокочастотные
Г4-МВМ-118. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 29 мая 2017 г.
Основные средства поверки:
-
- переносчик частоты РЧ5-29М, регистрационный номер 53634-13 в Федеральном информационном фонде;
-
- стандарт частоты рубидиевый FS 725, регистрационный номер 31222-06 в Федеральном информационном фонде;
-
- ваттметр поглощаемой мощности М3-75/2, регистрационный номер 10226-85 в Федеральном информационном фонде;
-
- анализатор цепей векторный ZVA-67 с конвертором ZVA - Z110, регистрационный номер 48355-11 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на переднюю панель генератора и на свидетельство о поверке в виде наклейки или оттиска.
Изготовитель
Общество с ограниченной ответственностью НПЦ «МитиноПрибор» (ООО НПЦ «МитиноПрибор»)
ИНН 7735538800
Адрес: 124683, г. Москва, Зеленоград, корп. 1509, н.п. 1
Телефон (факс): +7(499)350-40-41, +7(499)733-66-20
Web-сайт: www.npc-mitinopribor.ru
E-mail: info@npc-mitinopribor.ru
Лист № 5 Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия генераторов основан на формировании синусоидального СВЧ сигнала требуемой частоты в диапазоне частот от 78,33 до 118,10 ГГц путем синтеза из опорного сигнала частотой 100 МГц.
Конструктивно генераторы выполнены в виде настольного моноблока.
Генераторы содержат средства самодиагностики, контролирующие работоспособность прибора. Тип генераторов - твердотельный. Источник сигнала - синтезированный.
В генераторах предусмотрена автоматическая регулировка мощности (АРМ) при работе во всех режимах и обеспечивается поддержание уровня выходной мощности при перестройке (переключении) частоты.
Генераторы построены по схеме измерительного СВЧ генератора и обеспечивают формирование синусоидального сигнала частотой от 78,33 до 118,10 ГГц с реализацией трех основных режимов управления:
-
- оперативного (или ручного): с передней панели генератора;
-
- автоматического: от внешнего компьютера, через интерфейс RS-232 или USB;
-
- работы в составе измерительной системы с управлением по входу «СИНХРОНИЗАЦИЯ».
В генераторах осуществляется цифровое управление всеми режимами работы, обеспечивается линейность перестройки частоты в рабочем диапазоне частот, имеется цифровая индикация установленных параметров выходного сигнала.
Внешний вид генератора с указанием места нанесения знака утверждения типа, места пломбирования, места нанесения знака поверки приведены на рисунках 1 - 3.
|
Место нанесения знака утверждения типа |
Место нанесения знака поверки | |

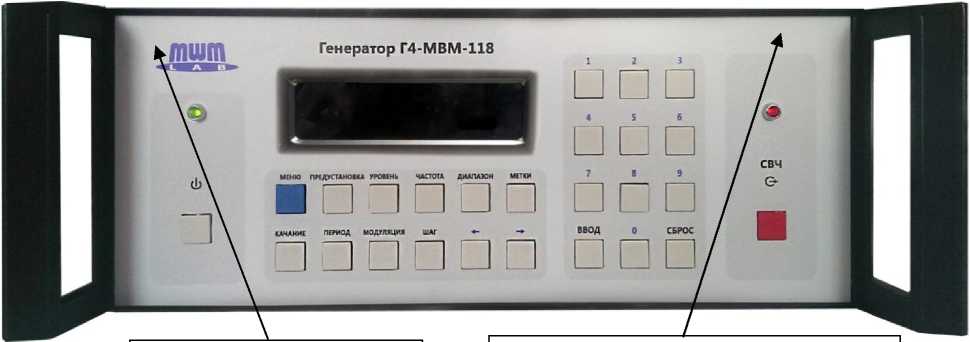

Рисунок 1 - Генератор Г4-МВМ-118. Передняя панель
Места пломбирования

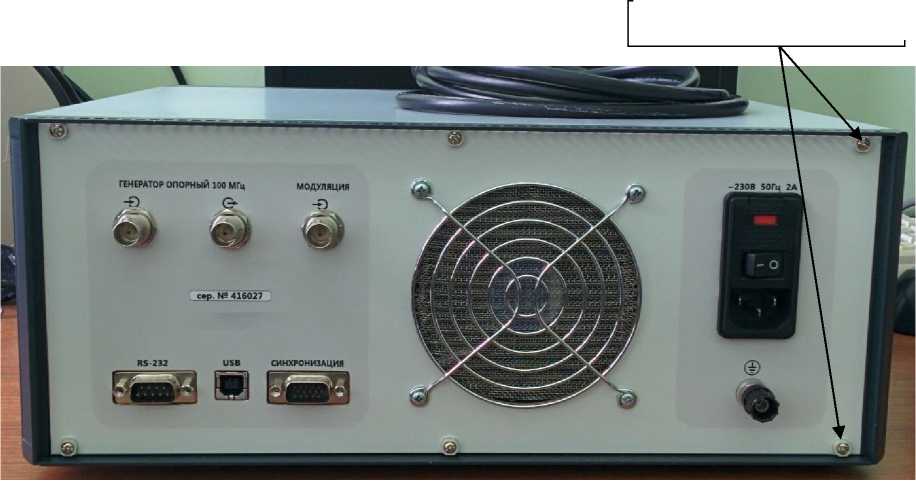

Рисунок 2 - Генератор Г4-МВМ-118. Задняя панель
Выходной фланец

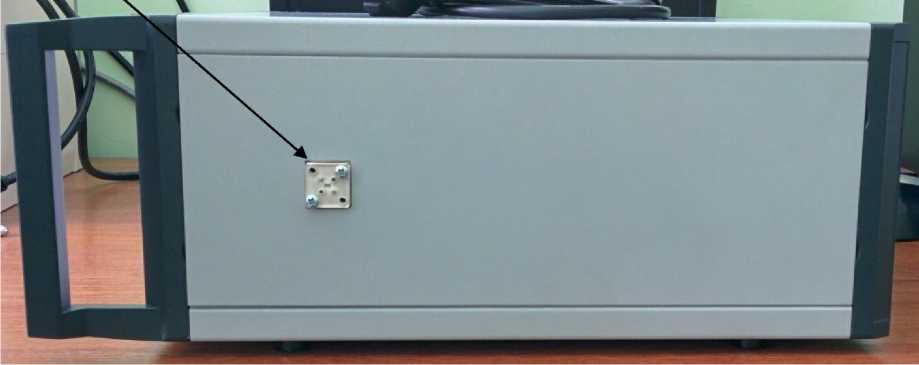

Рисунок 3 - Генератор Г4-МВМ-118. Вид сбоку
генераторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики генераторов
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц |
от 78,33 до 118,10 |
|
Пределы допускаемой относительной погрешности установки частоты |
±140-6 |
|
Нестабильность частоты за любой 15-минутный интервал после установления рабочего режима |
±1-10-8 |
|
Размеры волноводного выхода, мм |
2,4 х 1,2 |
|
Выходная мощность, дБ относительно 1 мВт (дБм) |
-10 |
|
Диапазон регулирования выходной мощности с помощью встроенного электронного аттенюатора, дБ относительно 1 мВт (дБм) |
от -10 до -20 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности сигнала, дБ относительно 1 мВт (дБм) |
±(1,0+0,1-р|)* |
|
КСВН выхода генератора, не более |
1,5 |
|
* P - уровень выходной мощности сигнала, дБ относительно 1 мВт (дБм) | |
Таблица 3 - Технические характеристики генераторов
|
Наименование характеристики |
Значение |
|
Габаритные размеры генератора, мм, не более: - высота |
140 |
|
- ширина |
360 |
|
- длина |
342 |
|
Масса, кг, не более |
10 |
|
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
230±23 |
|
Рабочие условия хранения и применения: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха при температуре не более 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
