69421-17 Термопреобразователи сопротивления с унифицированным выходным сигналом
(BTS3000, UTA 2)
Назначение средства измерений:
Термопреобразователи сопротивления c унифицированным выходным сигналом модификации BTS3000, UTA 2 (далее - ТС с выходным унифицированным сигналом) предназначены для измерений температуры жидких и сыпучих сред и вывода измеренных значений в виде выходного сигнала силы постоянного тока в диапазоне 4 - 20 мА или в выходной сигнал напряжения постоянного тока в диапазоне 0-10 В, а также для управления релейными выходами и могут использоваться в различных отраслях промышленности во взрывобезоопасных зонах.
Внешний вид.
Термопреобразователи сопротивления с унифицированным выходным сигналом
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления с унифицированным выходным сигналом
Рисунок № 2
Программное обеспечение
ТС с выходным унифицированным сигналом модификации BTS3000 работают под управлением встроенного ПО, которое осуществляет функции сбора, обработки, отображения и передачи измерительной информации на устройства вывода.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Модификация |
BTS3000 |
Идентификационное наименование ПО |
BXS firmware |
Номер версии (идентификационный номер) ПО, не ниже |
1.x |
Знак утверждения типа
Знак утверждения типананосят на титульный лист эксплуатационной документации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления c унифицированным выходным сигналом модификации BTS3000, UTA 2
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация компании «Barksdale GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 2411-0143-2017 «Термопреобразователи сопротивления c унифицированным выходным сигналом модификации BTS3000, UTA 2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 04 сентября 2017 г.
Основные средства поверки:
- термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, регистрационный номер 19916-10;
- преобразователь сигналов ТС и ТП «Теркон », регистрационный номер 23245-08;
- термостат жидкостный 7000 модификации 7012, регистрационный номер 40415-15;
- термостат переливной прецизионный ТПП-1.0, регистрационный номер 33744-07;
- термостат жидкостный 814L, регистрационный номер 20510-06;
- калибратор многофункциональный AOIP мод. Calys 75R, регистрационный номер № 51219-12
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Barksdale GmbH», Германия,Адрес: Dorn-Assenheimer StraBe 27, D-61203 Reichelsheim
Телефон: +49 (6035) 949-0, факс: +49 (6035) 949-111 и 949-113
E-mail: info@barksdale.de
Web-сайт: www.barksdale.de,
Заявитель
Общество с ограниченной ответственностью «НТА-Пром» (ООО «НТА-Пром»)
ИНН 5003083340
Адрес: 117246, г. Москва, Научный проезд, дом 8, строение 1
Телефон: +7 (495) 363-63-00, факс: +7 (495) 363-63-00 доб. 102
E-mail: info@nta-prom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия ТС с выходным унифицированным сигналом основан на свойстве платины изменять электрическое сопротивление с изменением температуры и аналогоцифровом преобразовании в масштабируемый выходной унифицированный сигнал, а также в модификации BTS3000 осуществляется реализация посредством встроенного ПО индикации измеренных значений температуры на встроенном дисплее вторичного преобразователя.
Основной частью ТС с выходным унифицированным сигналом является проволочный чувствительный элемент из платины, помещенный в гильзу из нержавеющей стали.
Конструктивно ТС с унифицированным сигналом выполнен в едином корпусе и включает в себя термопреобразователь сопротивления и вторичный преобразователь. Сигнал от чувствительного элемента ТС - линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы или напряжения постоянного тока, линейный по отношению к температуре, а также в модификации BTS3000 используется для управления релейными выходами.
Модификации BTS3000, UTA 2 различаются метрологическими характеристиками и габаритными размерами.

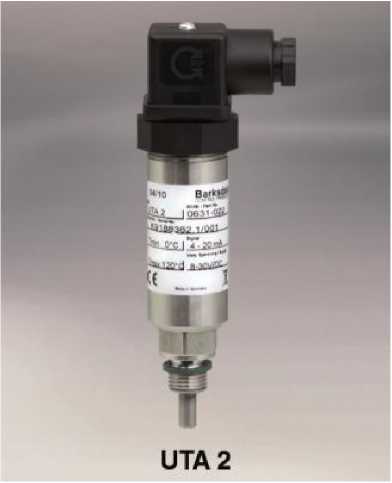

Общий вид средства измерений представлен на рисунках 1.
Схема пломбировки от несанкционированного доступа не предусмотрена.
Barksdale
BTS3000

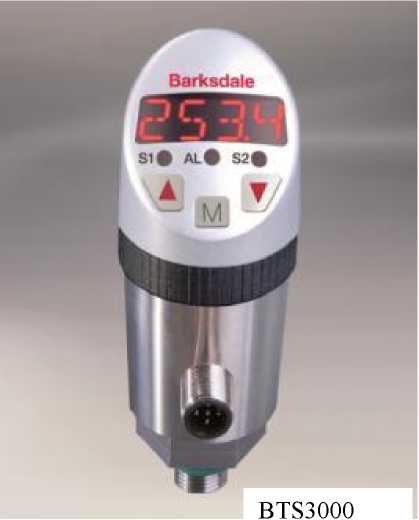

Рисунок 1 - Общий вид ТС с выходным унифицированным сигналом
аблица 2- Метрологические характеристики
Наименование характеристики |
Значение | |
Модификации |
BTS3000 |
UTA 2 |
Диапазоны измерений температуры, °С |
от 0 до +100; от - 30 до +140 |
от -30 до +100; от -30 до +150; от 0 до +100; от 0 до +120; от 0 до +150 |
НСХ термопреобразователя сопротивления а=0,00385 С-1 |
Pt100 (класс А) |
Pt100 (класс А, В) |
Пределы допускаемой основной приведенной к диапазону измерений температуры погрешности, % с длиной зонда менее 30 мм |
±0,5 ±1,0 | |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры эксплуатации от +20 до +26 °С1) на 10 °С, % от настроенного диапазона |
±0,2 |
- |
Примечание: 1) Нормальные условия измерений |
от +20 до +26 °С |
аблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модификации |
BTS3000 |
UTA 2 |
Напряжение питания постоянным током (защита от переполюсовки), В |
от 15 до 28 |
от 10 до 30; от 13 до 30 при вых. сигнале от 0 до 10 В |
Потребляемая мощность, В^А, не более |
1, 4 |
0,9 |
Наименование характеристики |
Значение | |
Габаритные размеры (диаметр х длина), мм, не более
|
6 х 17, 25, 50, 100, 300, 650 41 х 110 |
6 х 17; 50 27 х 93 |
Масса, г, не более - электронный блок |
200 |
130 |
Дисплей |
4-х разрядный |
- |
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений |
0,1 |
- |
Выходные унифицированные сигналы напряжения постоянного тока, В силы постоянного тока, мА |
0 - 10 4 - 20 | |
Релейные выходы |
1; 2 |
- |
Условия эксплуатации: диапазон температуры окружающего воздуха электронного блока, °С Максимальное рабочее давление, МПа (бар) относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа |
от -10 до +60 |
от -25 до +80 |
20 (200) |
40 (400) | |
80 101,3 ±4,0 | ||
Средняя наработка на отказ (MTTF), ч |
143000 | |
Срок службы, лет, не менее |
12 |
