Принцип действия теплосчетчиков основан на преобразовании выходных электрических сигналов от датчиков параметров теплоносителя (преобразователей расхода и (или) счетчиков жидкости, термопреобразователей сопротивления из платины и (или) комплектов, преобразователей (датчиков) давления), установленных в трубопроводах, поступающих в тепловычислитель. Тепловычислитель преобразует и представляет текущие, часовые, суточные, месячные и нарастающим итогом показания на встроенном табло и посредством интерфейса USB, RS232, RS485, Ethernet, M-Bus или GSM/GPRS количества теплоты (тепловой энергии), массы, объема и объемного расхода, температуры и разности температур, давления, времени работы (времени счета и отсутствия счета количества теплоты), текущего времени и даты. Масса теплоносителя и количество теплоты вычисляются тепловычислителем. Хранение архивной, итоговой информации и параметров настройки осуществляется в тепловычислителе. Архив тепловычислителей рассчитан на 1152 часа, 128 суток и 32 месяца. Тепловычислители обеспечивают возможность ввода базы данных (параметров настройки и их значений), определяющих алгоритм их работы, а также просмотр базы данных в эксплуатационном режиме без возможности ее изменения.

Конструктивно теплосчетчики состоят из следующих составных частей - средств измерений (СИ) утвержденного типа:

• - вычислителя количества теплоты (тепловычислителя);

• - одного или нескольких преобразователей расхода и (или) счетчиков жидкости (далее -ПР);

• - одного или нескольких термопреобразователей сопротивления (далее - ТС) из платины и (или) комплектов ТС;

• - от нуля до нескольких преобразователей (датчиков) давления (далее - ПД).

Используемые в составе теплосчетчика типы СИ приведены в таблице 1.

Таблица 1 - Состав теплосчетчиков

Исполнения теплосчетчиков отличаются типами применяемых тепловычислителей. В составе теплосчетчика каждого исполнения могут применяться любые типы ПР, ТС и ПД, приведенные в таблице 1.

Теплосчетчики обеспечивают измерения тепловой энергии по одному или двум тепловым вводам (ТВ1 и ТВ2), представленными закрытой и (или) открытой водяными системами теплопо-требления. Каждый ТВ1 и ТВ2 может иметь трубопроводы: подающий, обратный и горячего водоснабжения, подпитки или питьевой воды.

Максимальное количество применяемых ПР, ТС и ПД в теплосчетчиках в зависимости от типа и модели (исполнения) тепловычислителя приведено в таблице 2.

Таблица 2 - Максимальное количество ПР, ТС и ПД в теплосчетчиках

Типы, в соответствии с таблицей 1, и количество ПР, ТС и ПД, в соответствии с таблицей 2, определяются при заказе теплосчетчика.

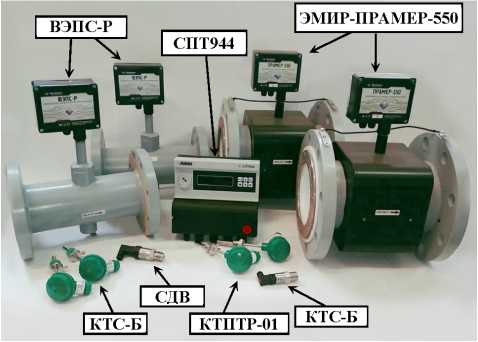

Внешний вид теплосчетчиков исполнений 01, 02, 03, 04 и 05 представлен на рисунках 1, 2, 3, 4 и 5 соответственно.

Рисунок 1 - Внешний вид

теплосчетчиков исполнения 01

I КТПТР-06~|

| ВЭПС-Р I

|~КОРУНД I

| ЭМИР-ПРАМЕР-550 I

^ВКт-⁹ I

КТС-Б I

Рисунок 2 - Внешний вид

теплосчетчиков исполнения 02

Рисунок 3 - Внешний вид т еплосчетчиков исполнения 03

Рисунок 4 - Внешний вид

теплосчетчиков исполнения 04

Рисунок 5 - Внешний вид теплосчетчиков исполнения 05

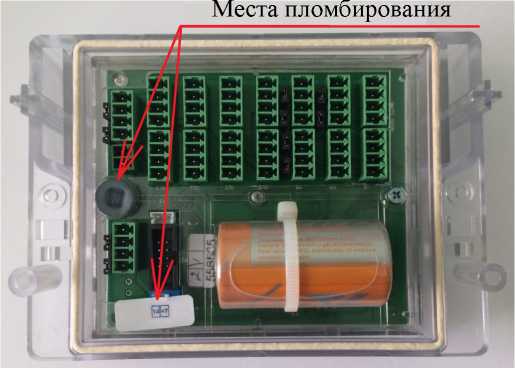

В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО), составные части теплосчетчиков пломбируются. Места пломбирования составных частей теплосчетчиков приведены в описаниях типа. Места пломбирования тепловычислителей приведены на рисунках 6 - 10.

Рисунок 6 - Пломбирование тепловычислителя ТВ7

Рисунок 7 - Пломбирование тепловычислителя ВКТ-9

«■

Рисунок 8 - Пломбирование тепловычислителя ВКТ-7М

Рисунок 9 - Пломбирование тепловычислителя СПТ944

Рисунок 10 - Пломбирование тепловычислителя СПТ941

Таблица 6 -

теплосчетчиков приведены в таблицах 4 и 5.

Таблица 4 - преобразователей расхода

Таблица 5 - теплосчетчиков

Продолжение таблицы 5

• ³⁾ В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 1,0 %.

• ⁴⁾ В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 2,0 %.

• ⁵⁾ В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 5,0 %.

• ⁶⁾ В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 1,5 %.

t и At - значения температуры воды и разности температур в подающем и обратном трубопроводах, °С.

А/н - наименьшее значение разности температур в подающем и обратном трубопроводах (А/н = 2 °С - для теплосчетчиков исполнений ПРАМЕР-ТЕПЛО-ПС-01 - ПРАМЕР-ТЕПЛО-ПС-03; А/н = 3 °С - для теплосчетчиков исполнений ПРАМЕР-ТЕПЛО-ПС-01 - ПРАМЕР-ТЕПЛО-ПС-05).

t1 и t2 - значения температур в подающем и обратном трубопроводах,°С.

G1, G2 - значения объемного расхода теплоносителя в подающем и обратном трубопроводах, м³/ч.

Gb - наибольшее значение измерений объемного расхода теплоносителя, м³/ч.

G - измеренное значение объемного расхода теплоносителя, м³/ч.

В теплосчетчиках исполнений ПРАМЕР-ТЕПЛО-ПС-01 - ПРАМЕР-ТЕПЛО-ПС-03 класса 1 с А/н = 2 °С используются комплекты термопреобразователей сопротивления КТС-Б класса 1 с А/н < 2 °С в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ± 2,0 %, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 1 с А/н < 2 °С в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ± 1,5 %.

В теплосчетчиках исполнений ПРАМЕР-ТЕПЛО-ПС-01 - ПРАМЕР-ТЕПЛО-ПС-05 класса

• 1 с А/н = 3 °С используются комплекты термопреобразователей сопротивления КТС-Б, КТПТР-01, КТПТР-06 класса 1 с А/н = 3 °С в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ± 2,0 %, комплекты термопреобразователей сопротивления КТС-Б класса 2 с А/н = 3 °С в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ± 1,0 %.

В теплосчетчиках исполнений ПРАМЕР-ТЕПЛО-ПС-01 - ПРАМЕР-ТЕПЛО-ПС-05 класса

• 2 с А/н = 3 °С используются комплекты термопреобразователей сопротивления КТС-Б классов 1 и 2 с А/н = 3 °С и КТПТР-01, КТПТР-06 класса 1 с А/н = 3 °С в составе с ПР классов 1 и 2 и(или) с максимальной относительной погрешностью не более ± 2,0 %, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 2 с А/н = 3 °С в составе с ПР класса 1 и(или) с максимальной относительной погрешностью не более ±1,5 %.
