Номер по Госреестру СИ: 69344-17
69344-17 Установка поверочная трубопоршневая двунаправленная фирмы "FMC Technologies"
(Нет данных)
Назначение средства измерений:
Установка поверочная трубопоршневая двунаправленная фирмы «FMC Technologies» (далее - ТПУ) предназначена для измерений, хранения и передачи единицы объемного расхода (объема) нефти при поверке и контроле метрологических характеристик преобразователей расхода, входящих в состав системы измерений количества и показателей качества нефти № 268 ПСП «Ножовка» ООО «ЛУКОЙЛ-ПЕРМЬ».

Внешний вид.
Установка поверочная трубопоршневая двунаправленная фирмы "FMC Technologies"
Рисунок № 1

Внешний вид.
Установка поверочная трубопоршневая двунаправленная фирмы "FMC Technologies"
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится в центре нижней части титульного листа формуляра типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установке поверочной трубопоршневой двунаправленной фирмы «FMC Technologies»ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений
массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
Изготовитель
Фирма «FMC Technologies» FMC Measurement Solutions, США
737 North Padre Island Drive, Corpus Christi, Texas, USA, 78469 Телефон: +1 361 289-3400 Факс: +1 361 289-1115
Заявитель
Общество с ограниченной ответственностью «ЛУКОЙЛ-ПЕРМЬ» (ООО «ЛУКОЙЛ-ПЕРМЬ»)
ИНН 5902201970
Адрес: 614990, Российская Федерация, г.Пермь, ул.Ленина, д.62
Телефон: +7 342 235-66-48, +7 342 235-61-01
Факс: +7 342 235-68-07, +7 342 235-64-60
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Российская Федерация, Республика Татарстан, г. Казань, ул. Журналистов, д.2а
Тел./факс: +7 843 295-30-47; 295-30-96
E-mail: gnmc@nefteavtomatika.ru
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода, сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через поверяемый преобразователь расхода и равного вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, детекторов положения поршня (далее - детекторов), четырехходового переключающего крана, преобразователей давления измерительных Cerabar M PMP41 (регистрационный № 2336002), преобразователей измерительных iTemp TMT (регистрационный № 26240-03) в комплекте с термопреобразователем сопротивления платиновым серии TR модели TR 10 (регистрационный № 26239-06), электрического привода. В составе ТПУ применены средства измерений утвержденного типа.
ТПУ имеет стационарное исполнении.
Общий вид ТПУ представлен на рисунке 1.
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, охватывающих клеммную коробку детектора и проходящих через отверстия на задней крышке клеммной коробки детектора, и на одной из шпилек каждого фланцевого соединения калиброванного участка. Места пломбировки приведены на рисунке 2.

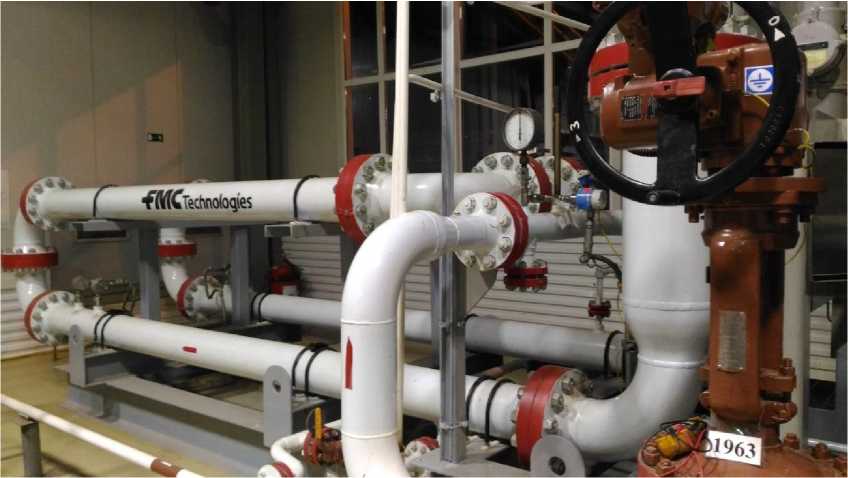

Рисунок 1 - Общий вид ТПУ.

Фланец калиброванного угастка ТПУ Детекторы

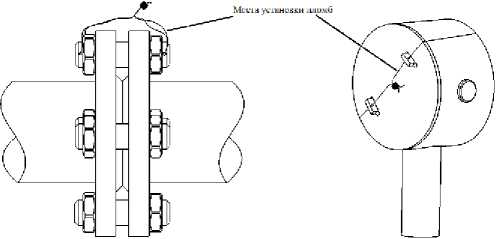

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % |
±0,1 |
Диапазон объемного расхода, м3/ч |
от 14 до 140 |
Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении равном нулю, м3 - детектора 1-3-1 |
0,759062 |
- детектора 2-4-2 |
0,758873 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
Диапазон температуры измеряемой среды, °С |
от 0 до +50 |
Давление измеряемой среды, МПа, не более |
6,3 |
Вязкость измеряемой среды, мм2/с |
от 0,4 до 300 |
Содержание свободного газа |
не допускается |
Вариант исполнения |
стационарный |
Габаритные размеры, мм, не более |
8000x2000x2500 |
Температура окружающей среды, °С |
от -45 до +55 |
Параметры электрического питания:
|
220+22 -33 380+38 -57 50±1 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
20 |
