Номер по Госреестру СИ: 69132-17
69132-17 Микроскопы видеоизмерительные
(Garant серии MM-OS)
Назначение средства измерений:
Микроскопы видеоизмерительные Garant серии MM-OS (далее микроскопы) предназначены для бесконтактных измерений линейных размеров деталей.
Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 1
Внешний вид.
Микроскопы видеоизмерительные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 31.10.2022
Номер записи - 160850
ID в реестре СИ - 383250
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ММ-OS2, Garant серии MM-OS,
Производитель
Изготовитель - Фирма "Hoffmann GmbH Qualitätswerkzeuge"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2310 от 2017.10.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Микроскопы видеоизмерительные (Garant серии MM-OS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69132-17 Микроскопы видеоизмерительные (Garant серии MM-OS) Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
|
69132-17 Микроскопы видеоизмерительные (Garant серии MM-OS) Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург) |
|
69132-17 Микроскопы видеоизмерительные (Garant серии MM-OS) Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
78908-20 Системы видеоизмерительные (NORGAU) ООО "Норгау Руссланд" (РОССИЯ г.Москва) |
Все средства измерений ООО "Норгау Руссланд"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31008-06 01.02.2011 |
Штангенциркули, Holex мод. 410200, 410205, 410400, 410570, 412810 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
31009-06 01.02.2011 |
Микрометры, Holex мод. 420200, 420250, 420550, 420750, 420770, 421750, 421900, 423000, 423010 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
31215-06 01.04.2011 |
Штангенциркули электронные, Garant мод. 412601, 412611, 412613 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
31787-06 01.06.2011 |
Штангенциркули, Holex мод. 415100, 415160, 415270, 415310, 415610, 417600 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
31788-06 01.06.2011 |
Индикаторы, Garant мод. 432110, 432210 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
32815-06 01.10.2011 |
Меры длины концевые плоскопараллельные, Garant мод. 481250 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
35996-07 01.11.2012 |
Меры длины концевые плоскопараллельные, Holex мод. 481030 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
35997-07 01.11.2012 |
Меры длины концевые плоскопараллельные, Holex мод. 480450 и 481050 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
35998-07 01.11.2012 |
Меры длины концевые плоскопараллельные, Holex мод. 480500 и 481070 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
36014-07 01.11.2012 |
Индикаторы, Holex мод. 431980, 432000, 432505, 433060 и 433410 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
36267-07 01.12.2012 |
Нутромеры микрометрические с губками, Holex мод. 426800, 426900 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
1 год | |
|
36750-08 01.02.2013 |
Нутромеры микрометрические, Holex мод. 428990, 428991 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36751-08 01.02.2013 |
Штангенглубиномеры, Holex мод. 418000, 418300, 418500, 418520, 418540 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38315-08 01.08.2013 |
Уровни брусковые, Holex мод. 469400 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38316-08 01.08.2013 |
Уровни брусковые, Holex мод. 468800 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38317-08 01.08.2013 |
Уровни брусковые, Holex мод. 468805 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38318-08 01.08.2013 |
Уровни рамные, Holex мод. 469205 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40655-09 01.07.2014 |
Штангенциркули, Holex мод. 415530 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40656-09 01.07.2014 |
Микрометры, Holex мод. 421505 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40657-09 01.07.2014 |
Штангенрейсмасы, Holex мод. 443805 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44034-10 01.04.2015 |
Микрометры гладкие, Garant Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44035-10 01.04.2015 |
Штангенциркули цифровые, Holex Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
44036-10 01.04.2015 |
Штангенциркули, Garant Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
44066-10 01.04.2015 |
Нутромеры индикаторные, Garant Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52230-12 26.12.2017 |
Ключи динамометрические предельные, Holex 657270 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52231-12 29.11.2022 |
Ключи динамометрические предельные, Garant 656050, Garant 656055 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52242-12 26.12.2017 |
Отвертки динамометрические предельные, Garant 659910, Garant 659915 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52243-12 29.11.2022 |
Ключи динамометрические электронные, Holex 655345 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
66981-17 21.03.2027 |
Приборы для измерений шероховатости поверхности, Garant ST1 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
69132-17 31.10.2022 |
Микроскопы видеоизмерительные, Garant серии MM-OS Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78657-20 29.06.2025 |
Приборы для измерений параметров контура поверхности, Garant CM1 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
82532-21 09.08.2026 |
Отвертки моментные предельные, Garant 65 Фирма "Hoffmann GmbH Qualitätswerkzeuge" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Системы видеоизмерительные (NORGAU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы видеоизмерительные (NORGAU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Марийский ЦСМ Республика Марий Эл |
3972 | 3972 |
Программное обеспечение
Микроскопы оснащены программным обеспечением M3. Вычислительные алгоритмы M3 расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные ПО микроскопов видеоизмерительных Garant серии MM-OS
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M3 |
|
Номер версии (идентификационный номер) ПО |
v.2 и выше |
|
Цифровой идентификатор ПО |
3abdf90b94ab3174ef7beffc7a2f63b0 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является наличие USB-ключа, что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения микроскопов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроскопам видеоизмерительным Garant серии MM-OS
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы-производителя
Поверка
Поверкаосуществляется по документу МП № 203-31-2016 «Микроскопы видеоизмерительные Garant серии MM-OS. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 ноября 2016 г.
Основное средство поверки: меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Hoffmann GmbH Qualitatswerkzeuge, Германия
Адрес: Haberlandstr. 55 D-81241 Munchen Germany
Тел.: +49 (89) 83-91-0
Web-сайт: www.hoffmann-group.com
E-mail: info@hoffmann-group.com
Заявитель
Закрытое акционерное общество «Хоффманн Профессиональный Инструмент» (ЗАО «Хоффманн Профессиональный Инструмент»)
ИНН 7816017139
Адрес: Россия, 193230, г. Санкт-Петербург, пер. Челиева, д. 13
Тел./факс: +7 (812) 309-11-33
Web-сайт: www.hoffmann-group.ru
E-mail: info@hoffmann-group.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия микроскопов видеоизмерительных Garant серии MM-OS основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на оптическую головку микроскопа.
Микроскопы состоят из следующих основных узлов: станина со стойкой, тубус с визирным микроскопом, неподвижный измерительный стол, блок обработки результатов измерений с цифровым показывающим устройством.
Блок обработки результатов измерений представляет собой персональный компьютер (ПК) с программным обеспечением (ПО). Система производит обработку результатов измерений и вывод их на экран в цифровой и графической формах. Микроскопы выпускаются в двух модификациях: MM-OS1 и MM-OS2, отличающихся диапазоном измерений.

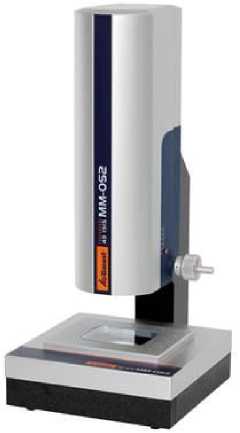

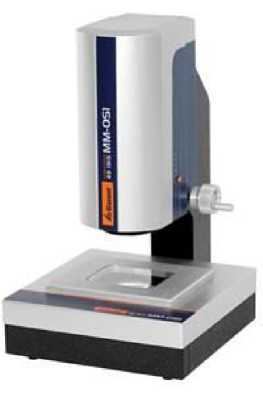

Внешний вид микроскопов приведен на рисунке 1.
