Номер по Госреестру СИ: 69028-17
69028-17 Модули измерительные
(imc CRONOS / imc C-SERIES / imc CANSAS / imc SPARTAN)
Назначение средства измерений:
Модули измерительные серий imc CRONOS / imc C-SERIES / imc CANSAS / imc SPARTAN (далее - модули) предназначены для измерения и (или) преобразования электрических сигналов (напряжение, ток) от различных электромеханических датчиков и термодатчиков.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Внешний вид.
Модули измерительные
Рисунок № 3
Внешний вид.
Модули измерительные
Рисунок № 4
Внешний вид.
Модули измерительные
Рисунок № 5
Внешний вид.
Модули измерительные
Рисунок № 6
Внешний вид.
Модули измерительные
Рисунок № 7
Внешний вид.
Модули измерительные
Рисунок № 8
Программное обеспечение
В модулях используется встроенное программное обеспечение (ПО). Для обработки измеренных данных имеется внешнее ПО, устанавливаемое на персональный компьютер. Метрологически незначимая часть ПО предназначена для дистанционного управления работой модуля с компьютера. Метрологически значимая часть ПО встроена в модуль и недоступна для пользователя. Уровень защиты метрологически значимой части ПО - «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка обеспечения защиты программного обеспечения».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
imc Devices |
Номер версии (идентификационный номер) ПО |
2.9R3 |
Цифровой идентификатор ПО umusycs.exe |
DBFAF07D |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационных документов модулей печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям измерительным серий imc CRONOS / imc C-SERIES / imc CANSAS / imc SPARTAN
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 х 10-16 до 30 А
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Поверка
Поверкаосуществляется по документу МП 45-262-2017 "ГСИ. Модули измерительные серий imc CRONOS / imc C-SERIES / imc CANSAS/ imc SPARTAN. Методика поверки", утвержденному директором ФГУП «УНИИМ» 07 августа 2017 г.
Основные средства поверки:
-
- рабочий эталон 3 раз-р3яда един3ицы напряжения постоянного электрического тока в диапазоне значений от 5А0-3 до 1А03 В по ГОСТ 8.027-2001, 2 разряда единицы силы постоянного электрического тока в диапазоне значений от 5А0-9 до 30 А по ГОСТ 8.022-91 (калибратор универсальный Н4-7, рег. номер в Федеральном информационном фонде 22125-01);
-
- рабочий эталон 3 разряда единицы электрического напряжения постоянного тока-вольта в диапазоне значений от 0,01 мВ до 1000 В по ГОСТ 8.027-2001 (вольтметр универсальный цифровой В7-40/4, рег. номер в Федеральном информационном фонде 9985-89);
-
- рабочий эталон 3 разряда единицы напряжения постоянного электрического тока в диапазоне значений от 0 до 10 В по ГОСТ 8.027-2001, 2 разряда единицы силы постоянного электрического тока в диапазоне значений от 0 до 20А0-3 А по ГОСТ 8.022-91 (калибратор электрических сигналов СА, рег. номер в Федеральном информационном фонде 19612-03);
- рабочий эталон 3 разряда единицы электрического сопротивления в диапазоне значений от 0,1 до 122222,1 Ом согласно приложению, к приказу от 15 февраля 2016 г. № 146, (магазин электрического сопротивления Р4830/2, рег. номер в Федеральном информационном фонде 4614-74);
- рабочий эталон 3 разряда единицы температуры в диапазоне значений от минус 50 до 450 °С по ГОСТ 8.558-2009 (измерители температуры многоканальные прецизионные МИТ8, рег. номер в Федеральном информационном фонде 19736-11; термометры сопротивления платиновые вибропрочные эталонные ПТСВ рег. номер в Федеральном информационном фонде 32777-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на лицевую панель модуля.
Изготовитель
IMC Messsysteme GmbH, Германия
Адрес: 13355, Германия, Берлин, Voltastr. 5
Телефон (факс): +49 (0)30 467090-0 / +49 (0)30 4631576
E-mail: info@imc-berlin.de
Заявитель
Общество с ограниченной ответственностью «ПТП "СЕНСОРИКА-М»
(ООО «ПТП «СЕНСОРИКА-М»)
ИНН 7713406616
Адрес: 125412, г. Москва, ул. Клязминская, дом 8, корп. 2, пом. 1 П, комн. 3
Телефон (факс): +7 (499) 487-03-63, +7 (499) (499) 487-74-60
Web-сайт: http://www.sensorika.com
E-mail: info@sensorika.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4Телефон (факс): +7 (343) 350-26-18, +7 (343) 350-20-39
Web-сайт http:/www.uniim,ru
Е-mail: uniim@uniim.ru
Конструктивно модули выполнены в металлическом корпусе и имеют разъемы для подключения к внутренней шине, к блоку питания и разъемы для подключения входного сигнала.
Принцип действия модулей основан на преобразовании аналогового сигнала от электромеханических датчиков и термодатчиков в цифровой код при помощи аналогоцифрового преобразователя (АЦП) с последующей обработкой и передачей данных на персональный компьютер.
Модули могут соединяться механически и электрически посредством защелкивающего механизма без использования какого-либо инструмента или кабеля. Количество последовательно подключаемых модулей до 10. Модули имеют 2 типа входа термоэлектрических преобразователей (далее - термопары): с измерением температуры холодного спая внутри разъёма и с измерением температуры холодного спая внутри модуля.
Модули серии imc CRONOS бывают трёх версий: compact, flex и SL. Модули серии imc CANSAS бывают трёх версий: CANSAS, flex и fit. Модули серии imc C-SERIES бывают двух версий: CS и CL. Разные версии модулей отличаются размерами корпусов, весом и возможностями подключения друг к другу.

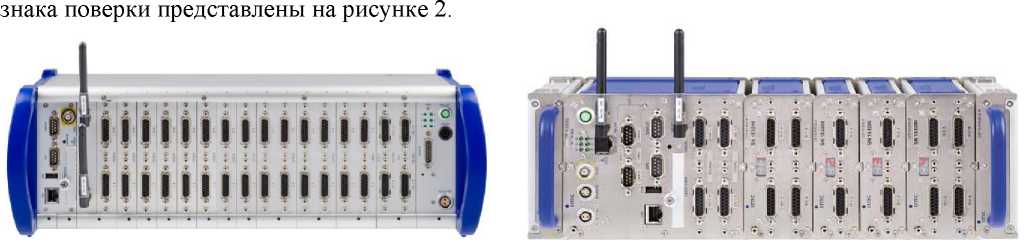

Общий вид модулей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
а)

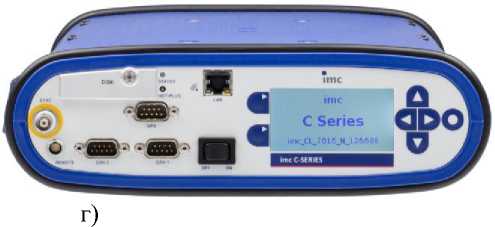

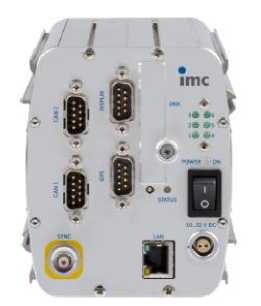

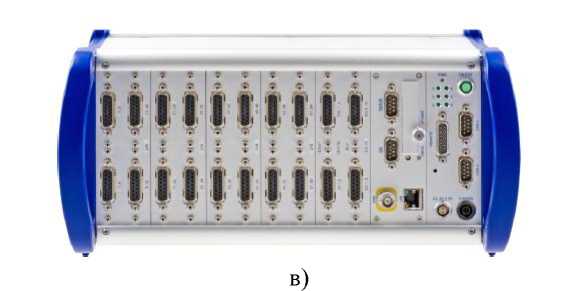

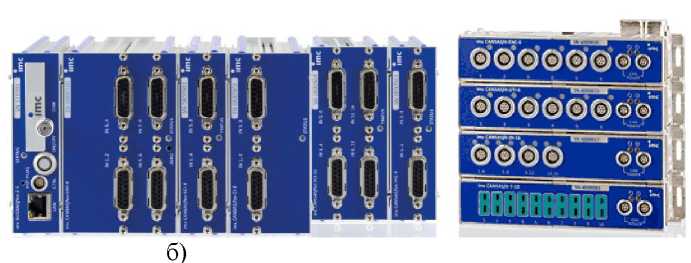

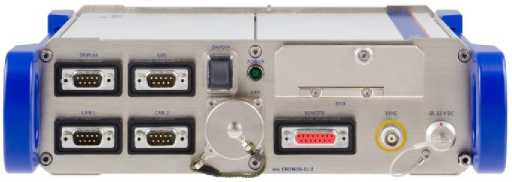

Рисунок 1 - Общий вид модулей а) imc CRONOS, б) imc CANSAS, в) imc SPARTAN,
г) C-SERIES

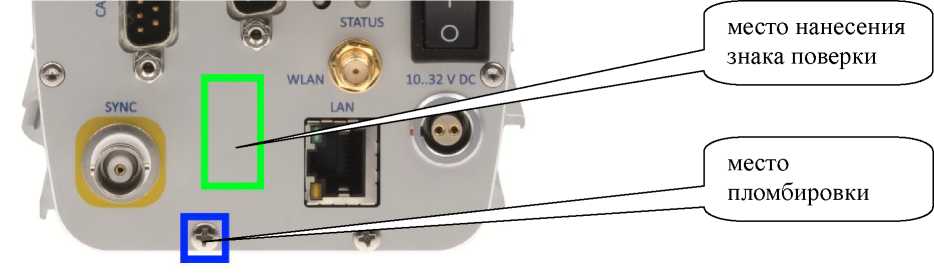

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики модулей
Наименование характеристики |
Значение |
Номинальные значения пределов диапазона измерения напряжения, В |
от ±0,005 до ±1000 |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения напряжения, %:
|
±0,1 ±0,2 |
Номинальные значения пределов диапазона измерения тока, мА |
от ±0,1 до ± 50; 30000 |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения тока, %:
|
±0,1 ±0,2 |
Номинальные значения пределов диапазона измерения мостового датчика, мВ/В |
от ±0,5 до ±1000 |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения мостового датчика, %:
|
±0,1 ±0,2 |
Типы первичных термодатчиков |
термопары J, T, K, E, N, S, R, B, L термопреобразователи сопротивления Pt100 |
Пределы допускаемой абсолютной погрешности преобразования сигналов термодатчиков, °С:
|
±2,5 ±0,5 |
Таблица 3 - Основные технические характеристики модулей
Наименование характеристики |
Значение характеристики |
Максимальное количество измерительных каналов |
512 |
Рабочие условия применения
|
от - 10 до +55 от 10 до 80 |
Расширенный рабочий диапазон температур, °С |
от - 40 до + 85 (125) 1 |
Электропитание: - напряжение постоянного тока, В |
от 7 до 50 |
Потребляемая мощность, Вт, не более |
150 |
Масса, кг, не более |
50 |
Габаритные размеры, мм, не более
|
500 800 800 |
1) По заявке потребителей допускается изготовление модулей расширенного температурного диапазона imc CRONOS / imc C-SERIES / imc SPARTAN; модули imc CANSAS всегда расширенного температурного диапазона, imc CANSAS версии fit до плюс 125 °С.
