Сведения о средстве измерений: 68989-17 Регистраторы высокочастотных импульсов

Номер по Госреестру СИ: 68989-17
68989-17 Регистраторы высокочастотных импульсов
(PD-Analyzer HF/UHF)

Назначение средства измерений:
Регистраторы высокочастотных импульсов PD-Analyzer HF/UHF (далее -регистраторы) предназначены для измерения амплитуды напряжения и пиковой мощности радиочастотных импульсов, возникающих при частичных разрядах во время диагностирования изоляции электрооборудования.

сертификация программного обеспечения
Внешний вид. Регистраторы высокочастотных импульсов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Регистраторы высокочастотных импульсов
Рисунок № 1
Внешний вид. Регистраторы высокочастотных импульсов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Регистраторы высокочастотных импульсов
Рисунок № 2
Внешний вид. Регистраторы высокочастотных импульсов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Регистраторы высокочастотных импульсов
Рисунок № 3
Внешний вид. Регистраторы высокочастотных импульсов, http://oei-analitika.ru рисунок № 4
Внешний вид.
Регистраторы высокочастотных импульсов
Рисунок № 4
Внешний вид. Регистраторы высокочастотных импульсов, http://oei-analitika.ru рисунок № 5
Внешний вид.
Регистраторы высокочастотных импульсов
Рисунок № 5

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 24.10.2022
Номер записи - 160692
ID в реестре СИ - 383092
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, PD-Analyzer HF/UHF6P, PD-Analyzer HF/UHF/6P, PD-Analyzer HF/UHF/3Р, PD-Analyzer HF/UHF/3P, PD-Analyzer HF/UHF, мод. PD-Analyzer HF/UHF/3S, PD-Analyzer HF/UHF,

Производитель

Изготовитель - ООО "Димрус"
Страна - РОССИЯ
Населенный пункт - г.Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 49
Выдано извещений - 1
Кол-во периодических поверок - 34
Кол-во средств измерений - 16
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2247 от 2017.10.24 Об утверждении типов средств измерений

Наличие аналогов СИ: Регистраторы высокочастотных импульсов (PD-Analyzer HF/UHF)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "Димрус"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48363-11
06.10.2026
Калибраторы кажущихся зарядов, ГКИ-2 (GKI-2)
ООО "Димрус" (РОССИЯ г.Пермь)
ОТ
МП
1 год
50024-12
21.03.2027
Приборы многофункциональные , Ганимед
ООО "Димрус" (РОССИЯ г.Пермь)
ОТ
МП
1 год
53339-13
22.04.2018
Измерители частичных разрядов в изоляции, R2200
ООО "Димрус" (РОССИЯ г.Пермь)
ОТ
1 год
54780-13
21.06.2024
Приборы измерительные, GIS-DM
ООО "Димрус" (РОССИЯ г.Пермь)
ОТ
1 год
55139-13
04.10.2018
Приборы измерительные, CPDA
ООО "Димрус" (РОССИЯ г.Пермь)
ОТ
1 год
63959-16
18.05.2021
Приборы универсальные, VMD-10
ООО "Димрус" (РОССИЯ г.Пермь)
ОТ
МП
1 год
68989-17
24.10.2022
Регистраторы высокочастотных импульсов, PD-Analyzer HF/UHF
ООО "Димрус" (РОССИЯ г.Пермь)
ОТ
МП
1 год

Кто поверяет Регистраторы высокочастотных импульсов (PD-Analyzer HF/UHF)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • PD-Analyzer HF/UHF
  • PD-Analyzer HF/UHF6P
  • 5 1 0 5 0 5 0 5
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • PD-Analyzer HF/UHF
  • Нет модификации
  • 6 1 0 5 1 6 0 5
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • PD-Analyzer HF/UHF, мод. PD-Analyzer HF/UHF/3S
  • 3 0 3 0 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 1 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • PD-Analyzer HF/UHF
  • 1 0 1 0 1 0 1
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)
    РСТ
  • PD-Analyzer HF/UHF/3P
  • 2 0 2 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • PD-Analyzer HF/UHF
  • PD-Analyzer HF/UHF/3Р
  • PD-Analyzer HF/UHF/6P
  • 11 0 11 0 11 0 11
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • PD-Analyzer HF/UHF
  • 1 0 0 0 0 0 0
    ФБУ «УРАЛТЕСТ»
    (RA.RU.311249)
    РСТ
  • PD-Analyzer HF/UHF
  • 12 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • PD-Analyzer HF/UHF
  • 3 0 3 0 2 0 2
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • PD-Analyzer HF/UHF/6P
  • 1 0 1 0 1 0 1
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • PD-Analyzer HF/UHF/3P
  • 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • PD-Analyzer HF/UHF/6P
  • 1 1 0 1 0 0 0 0
    ООО "ЦМ"
    (RA.RU.310581)
  • PD-Analyzer HF/UHF
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Регистраторы высокочастотных импульсов (PD-Analyzer HF/UHF)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    24000 12846
    ФБУ НИЦ ПМ-Ростест
    Москва
    10644 12846
    ФБУ НИЦ ПМ-Ростест
    Москва
    11500 12846
    ФБУ Красноярский ЦСМ
    Красноярский край
    8419 12846
    ФБУ УРАЛТЕСТ
    Свердловская область
    12290 12846

    Программное обеспечение

    Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования регистраторов. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) регистраторов предприятием-изготовителем и не может быть изменена пользователем, корпуса регистраторов опломбированы.

    Внешнее ПО «Inva (portable)» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для управления регистраторами, сбора информации с регистраторов, хранения и представления пользователю в удобном виде. Внешнее ПО не является метрологически значимым.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Inva.Portable.exe

    Номер версии (идентификационный номер) ПО

    1.1.4638 не ниже

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    04B25957

    Алгоритм вычисления цифрового идентификатора ПО

    CRC-32


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель регистраторов (по технологии предприятия-изготовителя) и на титульный лист руководства по эксплуатации 4226-083-60715320-2014 РЭ (типографским способом).


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к регистраторам высокочастотных импульсов PD-Analyzer HF/UHF

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ТУ 4226-083-60715320-2014 Регистраторы высокочастотных импульсов PD-Analyzer HF/UHF. Технические условия

    Поверка

    Поверка

    осуществляется по документу 4226-083-60715320-2017 МП «Регистраторы высокочастотных импульсов PD-Analyzer HF/UHF. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 16.06.2017 г.

    Основные средства поверки:

    • - генератор сигналов произвольной формы 33220А, регистрационный номер 32993-09 в Федеральном информационном фонде;

    • - генератор сигналов N5181A, регистрационный номер 58125-14 в Федеральном информационном фонде.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

    Знак поверки наносится на корпус регистратора в виде наклейки или поверительного клейма.


    Изготовитель


    Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»)
    Адрес: 614000, г. Пермь, ул. Пермская, 70, офис 403
    Телефон: +7(342)212-23-18
    Факс: +7(342)212-84-74
    Web-сайт: dimrus.ru
    E-mail: dimrus@dimrus.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
    (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
    Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
    Телефон/факс: +7(495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Принцип действия регистраторов основан на измерении напряжения с помощью аналогово-цифрового преобразователя.

    Функционально регистраторы выполнены в виде моноблока.

    Регистраторы имеют 3 или 6 (в зависимости от исполнения) одинаковых независимых каналов измерения. Каждый измерительный канал состоит из фильтра полосы частот, аналогоцифрового преобразователя, регистрирующего форму импульса, ПЛИС, выделяющей в частотном диапазоне частичные разряды от помех и процессора, анализирующего мощность частичных разрядов.

    Все входные каналы имеют идентичное входное сопротивление 50 Ом.

    Все входные каналы имеют встроенную защиту от паразитных импульсных помех и фильтры, выделяющие сигналы, возникающие при частичных разрядах.

    Каждый измерительный канал позволяет проводить измерения амплитуды напряжения (в диапазоне частот HF - от 0,1 до 20,0 МГц) и пиковой мощности радиочастотных импульсов (в диапазоне частот UHF от 400,0 до 1200,0 МГц).

    Управление регистраторами осуществляется при помощи внешнего программного обеспечения (далее - ПО), устанавливаемого на персональный компьютер (ПК).

    К измерительным входам подключаются различные первичные преобразователи, (антенны, токосъёмники и т. д. — поставляются отдельно) с помощью которых регистрируют сигналы частичных разрядов. Измерения могут проводиться как автоматически с определенным периодом, так и вручную (по команде оператора). Результаты, дата и время проведения измерений сохраняются в памяти регистраторов.

    Регистраторы выпускаются в четырех модификациях, которые указаны в таблице 1.

    Таблица 1- Модификации регистратора

    Модификация

    Количество каналов измерения

    Вариант исполнения

    PD-Analyzer HF/UHF/3 S

    3

    стационарный

    PD-Analyzer HF/UHF/6S

    6

    стационарный

    PD-Analyzer HF/UHF/3P

    3

    переносной

    PD-Analyzer HF/UHF/6P

    6

    переносной

    Переносные варианты регистраторов заключены в алюминиевые корпуса и помещены в пластмассовые чемоданы, предназначенные для защиты от внешних воздействий. Стационарные варианты выпускаются в стальных разъемных корпусах, также предназначенных для защиты от внешних воздействий и для удобства монтажа на месте эксплуатации.

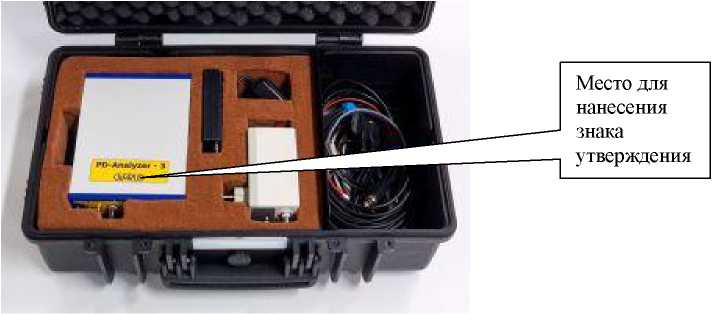

    Общий вид регистраторов с указанием мест нанесения знака утверждения типа, знака поверки и пломбировки от несанкционированного доступа приведен на рисунках 1, 2 и 3.

    Место для нанесения знака утверждения

    Внешний вид. Регистраторы высокочастотных импульсов (PD-Analyzer HF/UHF), http://oei-analitika.ru

    On/Off

    PD-Analyzer

    Charging •«>

    FUSE

    Место пломбирования

    Humidity T,eC

    Место для нанесения знака поверки

    Рисунок 1 - Общий вид регистраторов высокочастотных импульсов PD-Analyzer HF/UHF/6P

    Место для нанесения знака поверки

    Место пломбирования

    Внешний вид. Регистраторы высокочастотных импульсов (PD-Analyzer HF/UHF), http://oei-analitika.ru

    Место для нанесения знака утверждения

    Внешний вид. Регистраторы высокочастотных импульсов (PD-Analyzer HF/UHF), http://oei-analitika.ru

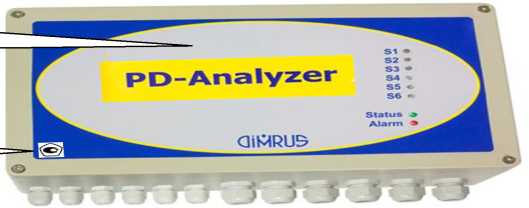

    Рисунок 2 - Общий вид регистраторов высокочастотных импульсов PD-Analyzer HF/UHF/3P

    Место для нанесения знака поверки

    Место для нанесения знака утверждения

    Внешний вид. Регистраторы высокочастотных импульсов (PD-Analyzer HF/UHF), http://oei-analitika.ru
    Внешний вид. Регистраторы высокочастотных импульсов (PD-Analyzer HF/UHF), http://oei-analitika.ru

    Место пломбирования

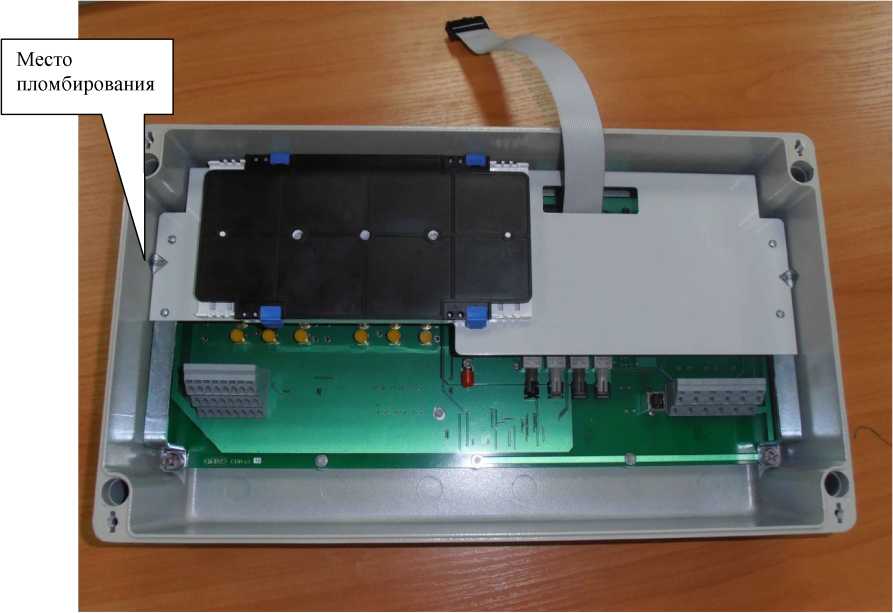

    Рисунок 3 - Общий вид регистраторов высокочастотных импульсов PD-Analyzer HF/UHF/6S и PD-Analyzer HF/UHF/3S


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    1     Регистратор высокочастотных

    импульсов PD-Analyzer HF/UHF

    1 шт.

    2     Комплект принадлежностей в составе:

    2.1    Диск с ПО «Inva (portable)»

    1 шт.

    2.2   Кабель RG-213 для подключения

    датчиков (N-type - N-type), 6 м

    3 шт.

    2.3   Кабель RG-58 для подключения

    датчиков (N-type - BNC), 6 м

    4 шт.

    2.4   USB-кабель 24AWG

    1 шт.

    2.5   Кабель питания

    1 шт.

    2.6   Кабель заземления (струбцина-клемма

    типа «О», D=6 мм2), 6 м

    1 шт.

    3     Руководство по эксплуатации

    4226-083-60715320-2014 РЭ

    1 экз.

    4     Паспорт

    4226-083-60715320-2014 ПС

    1 экз.

    5     Методика поверки

    4226-083-60715320-2017 МП

    1 экз.

    6     Свидетельство о первичной поверке

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерения максимальной амплитуды повторяющихся частичных разрядов в диапазоне частот от 0,1 до 20,0 МГц, дБВ

    От -46 до +14

    Пределы допускаемой относительной погрешности измерения амплитуды напряжения радиочастотных импульсов в диапазоне частот, дБ:

    • - от 0,5 до 15,0 МГц;

    • - от 0,1 до 0,5 и от 15 до 20 МГц.

    ±3

    ±6

    Диапазон измерения пиковой мощности радиочастотных импульсов в диапазоне частот от 400,0 до 1200,0 МГц, дБм

    от -70 до -5

    Пределы допускаемой относительной погрешности измерения пиковой мощности радиочастотных импульсов в диапазоне частот, дБ

    • - от 500,0 до 1100,0 МГц;

    • - от 400,0 до 500,0 и от 1100,0 до 1200,0 МГц.

    ±3

    ±6

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество каналов измерения частичных разрядов для исполнения, шт:

    - PD-Analyzer HF/UHF/3S

    3

    - PD-Analyzer HF/UHF/6S

    6

    - PD-Analyzer HF/UHF/3P

    3

    - PD-Analyzer HF/UHF/6P

    6

    Время установления рабочего режима, мин

    20

    Параметры электропитания от внешних источников: - напряжение переменного тока, В

    от 90 до 260

    - частота переменного тока, Гц

    от 49 до 61

    - напряжение постоянного тока, В

    от 120 до 370

    Параметры электропитания от встроенного аккумулятора (для

    переносного исполнения):

    - напряжение постоянного тока, В

    от 10 до 14

    Время непрерывной работы:

    - для стационарного исполнения

    непрерывно

    - для переносного исполнения при работе от сети

    непрерывно

    - для переносного исполнения при работе от аккумулятора, час

    4

    Время зарядки аккумулятора, час, не более

    4

    Габаритные размеры (длина х ширина х высота), мм, не более - PD-Analyzer HF/UHF/3S, PD-Analyzer HF/UHF/6S

    400 х 260 х 110

    - PD-Analyzer HF/UHF/3P

    520 х 280 х 175

    - PD-Analyzer HF/UHF/6P

    520 х 425 х 230

    Наименование характеристики

    Значение

    Масса, кг, не более

    - PD-Analyzer HF/UHF/3S, PD-Analyzer HF/UHF/6S

    5

    - PD-Analyzer HF/UHF/3P

    12

    - PD-Analyzer HF/UHF/6P

    25

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +65

    - относительная влажность при +25 °С, %

    95

    - атмосферное давление, кПа

    от 84 до 106,7


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
