Номер по Госреестру СИ: 68976-17
68976-17 Измерители крутящего момента силы электронные
(NORGAU серии NETT и NITT)
Назначение средства измерений:
Измерители крутящего момента силы электронные NORGAU серии NETT и NITT (далее - измерители) предназначены для измерений крутящего момента силы.
Внешний вид.
Измерители крутящего момента силы электронные
Рисунок № 1
Внешний вид.
Измерители крутящего момента силы электронные
Рисунок № 2
Внешний вид.
Измерители крутящего момента силы электронные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на нижнюю поверхность корпуса измерителей (для серии NITT) или датчика крутящего момента силы (для серии NETT) в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы электронным NORGAU серии NETT и NITTГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
ГОСТ Р 8.796-2012 ГСИ. Измерители крутящего момента силы. Методика поверки Техническая документация «ECLATORQ TECHNOLOGY CO., LTD.», Тайвань
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.796-2012 «ГСИ. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«ECLATORQ TECHNOLOGY CO., LTD.», Тайвань
Адрес: No. 15-1, Beihuan Rd., T.E.P.Z., Taichung 42760, Taiwan
Тел.: 886-4-25320382, факс: 886-4-25320381
E-mail: sales@eclatorq.com
Заявитель
Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд») ИНН 7727159340
Адрес: 119421, г. Москва, ул. Новаторов, д. 1
Тел./факс: +7 (495) 988-20-00, +7 (495) 988-57-57
E-mail: info@norgau.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: info@autoprogress-m.ru
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка с выводом значений на устройство индикации.
Конструктивно измерители серии NITT изготовлены из стали высокой прочности и выполнены в корпусе прямоугольной формы. На верхней плоскости корпуса измерителей расположены дисплей и кнопки управления, а на торцевой плоскости - присоединительное гнездо. Измерители серии NbTT состоят из датчика крутящего момента силы, в корпусе цилиндрической формы, изготовленного из стали высокой прочности, на верхней плоскости которого расположено присоединительное гнездо, а на боковой плоскости разъем для подключения электронного блока индикации, и самого блока индикации с дисплеем и кнопками управления.
Измерители серии NITT выпускаются в трех модификациях, отличающихся диапазоном измерений крутящего момента силы, массой и размером присоединительного гнезда. Измерители серии NbTT выпускаются в семи модификациях, отличающихся диапазоном измерений крутящего момента силы, габаритными размерами, массой и размером присоединительного гнезда.
Обозначение модификации: NXTT-Y, где NXTT - обозначение серии измерителя по каталогу производителя, Y - цифра, обозначающая верхний предел измерений крутящего момента силы.
Общий вид измерителей крутящего момента силы электронных NORGAU серии NETT и NITT, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Место пломбирования

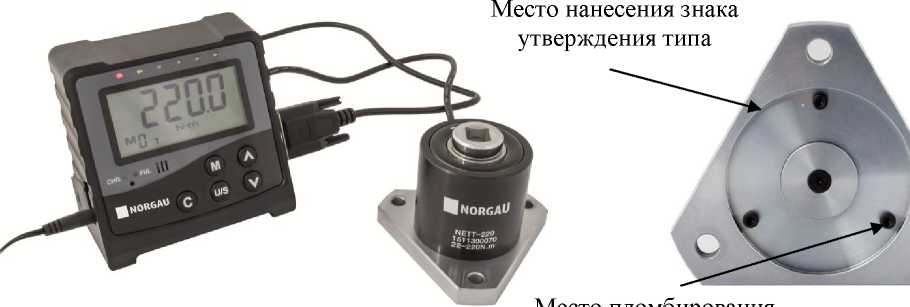

Рисунок 1 - Общий
вид
измерителей крутящего момента силы электронных NORGAU серии N ЕТТ
Место нанесения знака
утверждения типа
Место пломбирования

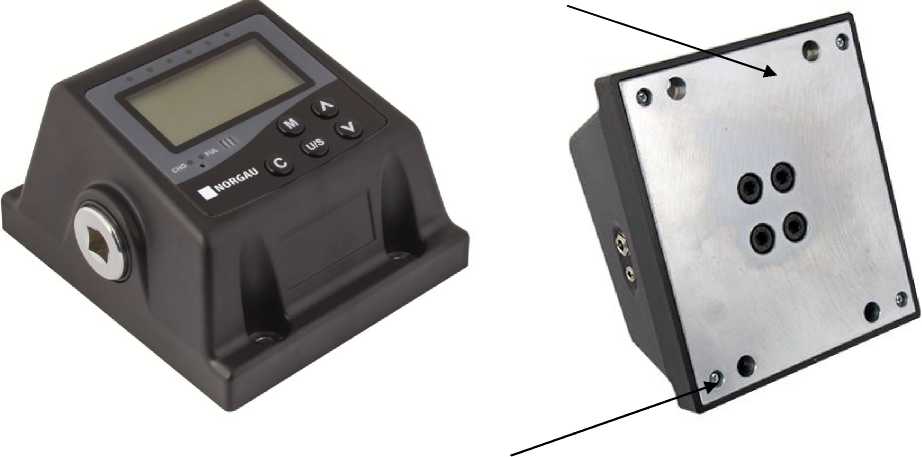

Рисунок 2 - Общий вид измерителей крутящего момента силы электронных NORGAU серии NITT
Таблица 4 - Комплектность средств измерений
Наименование |
Обозначение |
Количество |
Измеритель крутящего момента силы электронный NORGAU серии NETT или NITT |
1 шт. | |
Блок питания |
1 шт. | |
Соединительный кабель (серия NETT) |
2 шт. | |
Соединительный кабель (серия NITT) |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Пластиковый кейс |
1 шт. | |
Дополнительные адаптеры |
По заказу |
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
NITT-350 |
от 10 до 350 |
NITT-1000 |
от 100 до 1000 |
NITT-2000 |
от 200 до 2000 |
NETT-05 |
от 0,1 до 0,5 |
NETT-5 |
от 0,5 до 5 |
NETT-50 |
от 5 до 50 |
NETT-220 |
от 22 до 220 |
NETT-550 |
от 55 до 550 |
NETT-1000 |
от 100 до 1000 |
NETT-2200 |
от 220 до 2200 |
Дискретность отсчёта измерений, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
0,1 |
±1 |
1 | |
1 | |
0,0001 | |
0,001 | |
0,01 | |
0,1 | |
0,1 | |
1 | |
1 |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата или шестигранника, мм (дюйм) |
Габаритные размеры (Д*Ш*В) мм, не более |
Масса, кг, не более |
NITT-350 |
12,7 (1/2) |
162x147x91 |
3,0 |
NITT-1000 |
271 |
162x172x91 |
3,3 |
NITT-2000 |
271 |
3,6 | |
NETT-05 |
6,35 (1/4) |
60x60x47 |
0,8 |
NETT-5 |
6,35 (l/4) |
0,9 | |
NETT-50 |
9,52 (3/8) |
90x90x65 |
1,3 |
NETT-220 |
12,7 (1/2) |
110x110x75 |
1,6 |
NETT-550 |
19,05 (3/4) |
140x140x100 |
3,0 |
NETT-1000 |
25,4 (1) |
160x160x120 |
4,9 |
NETT-2200 |
25,4 (1) | ||
1) - присоединительный шестигранник |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет, не более |
10 |
Условия эксплуатации:
|
от +15 до +25 от 40 до 80 |
